تُشكل قنوات غازات المداخن ذات درجات الحرارة العالية واحدة من أكثر بيئات التشغيل تطلبًا بالنسبة لـوصلة تمدد النسيجقد يحتاج المفصل إلى التعامل مع عدة مشاكل في نفس الوقت: ارتفاع درجة حرارة الغاز، والتمدد الحراري، والضغط السلبي، والرماد المتطاير أو غبار العمليات، ومكونات الغاز المسببة للتآكل، والاهتزاز، وحركة القناة الكبيرة متعددة الاتجاهات.
ولهذا السبب، أوصلة تمدد نسيجية مقاومة لدرجات الحرارة العاليةلا ينبغي اختيارها بمجرد اختيار قماش ذي أعلى تصنيف حراري منشور. يعتمد الأداء الموثوق على بنية الوصلة الكاملة، بما في ذلك الحزام المرن، وطبقة منع تسرب الغاز، والعزل الحراري، وحماية الوجه الساخن، والبطانة الداخلية، والهندسة المتاحة للحركة.
تقوم شركة BSTFLEX بتصنيع منتجات مخصصةوصلات تمدد من نسيج غير معدنيلأنظمة مجاري الهواء الساخن والعادم وغازات المداخن الصناعية.
مبدأ التصميم الأساسي:في نظام غازات الاحتراق الساخنة، لا يلزم بالضرورة أن يعمل غشاء الإحكام المرن عند درجة حرارة الغاز الكاملة. إذ يمكن لنظام عزل وسطح ساخن مصمم بشكل صحيح أن يُنشئ تدرجًا حراريًا مُتحكمًا به عبر وصلة التمدد.
يمكن أن تتغير أبعاد قنوات المداخن الصناعية بشكل كبير بين حالة الإيقاف البارد ودرجة حرارة التشغيل الكاملة.
تتمدد قناة فولاذية طويلة مع ارتفاع درجة حرارتها. وإذا تم كبح هذا التمدد، فقد تنتقل أحمال إضافية إلى جدران القناة، والهياكل الداعمة، والمراوح، والغلايات، والأفران، ومعدات مكافحة التلوث.
أوصلة تمدد غازات الاحتراقيوفر قسمًا مرنًا حيث يمكن أن تحدث هذه الحركة الحرارية بطريقة مضبوطة.
تشمل المصادر النموذجية للحركة ما يلي:
تُعدّ الوصلات النسيجية مفيدة بشكل خاص في هذه الأنظمة لقدرتها على استيعاب الحركة المحورية والجانبية والزاوية بقوى زنبركية منخفضة نسبيًا. ويستخدمها المصنّعون الصناعيون عادةً في خدمة قنوات الغازات الساخنة ذات الضغط المنخفض.
عادةً ما يكون تطبيق غازات المداخن ذات درجة الحرارة العالية مزيجًا من عدة ضغوط تشغيلية.
| ظروف التشغيل | التأثير المحتمل على وصلة التمدد |
|---|---|
| درجة حرارة الغاز العالية | التدهور الحراري لمواد منع التسرب والتقوية |
| الرماد المتطاير أو الغبار | التآكل والتراكم داخل تجويف المفصل |
| الضغط السلبي | قد تنجذب المادة المرنة باتجاه تيار الغاز |
| سرعة غاز عالية | الرفرفة والاضطراب والتآكل الميكانيكي الموضعي |
| مكونات الغاز الحمضي | الهجوم الكيميائي على المواد غير المتوافقة |
| التكثيف | تآكل شديد محتمل أو تعرض للمواد الكيميائية |
| التدوير الحراري | الانثناء المتكرر والتغير في الأبعاد |
| حركة مجرى الهواء الكبير | الضغط على الحزام المرن ونظام التثبيت |
ولهذا السبب قد تتطلب قناتان للتهوية تعملان عند نفس درجة الحرارة تصميمات مختلفة تمامًا لوصلات التمدد.
تتكون العديد من وصلات التمدد المستخدمة في الخدمة الشاقة من تجميعات متعددة الطبقات.
تؤدي كل طبقة وظيفة منفصلة.
يقع نظام الحماية الداخلي الأقرب إلى مجرى الغاز.
بحسب التطبيق، قد يشمل دوره ما يلي:
يمكن تقييم المواد النسيجية المقاومة للحرارة العالية مثل السيليكا أو الأقمشة الأخرى المقاومة للحرارة لهذا الجزء من النظام اعتمادًا على ظروف الخدمة الفعلية.
تعمل طبقة العزل على تقليل انتقال الحرارة من غاز العملية نحو طبقات منع التسرب والطبقات المرنة الخارجية.
يؤدي هذا إلى تدرج في درجة الحرارة عبر وصلة التمدد.
يعتمد سمك العزل المطلوب على:
يجب أن يحتوي مانع التسرب الغازي على وسيط العملية مع الحفاظ على مرونته أثناء الحركة المتكررة.
ينبغي أن يراعي اختيارها ما يلي:
تُستخدم الأقمشة المركبة القائمة على مادة PTFE في بعض تطبيقات غازات المداخن التي تتطلب مقاومة كيميائية عالية نظرًا لمقاومتها الكيميائية، في حين أن درجة الحرارة المسموح بها فعليًا تعتمد على نظام المواد المحدد والتصميم الحراري.
يمكن للأقمشة التقنية المنسوجة أن توفر قوة ميكانيكية وثباتًا في الأبعاد للحزام المرن.
يُستخدم الألياف الزجاجية بشكل شائع لأنه يجمع بين مقاومة الحرارة وخصائص الشد المفيدة.
قد تحتاج الطبقة الخارجية إلى مقاومة ما يلي:
في خدمة غازات المداخن المتسخة أو عالية السرعة، غالباً ما يكون حماية حزام القماش من تدفق الغاز المباشر أمراً ضرورياً.
يُوفر الغلاف الانسيابي مسارًا داخليًا أكثر سلاسة ويساعد على حماية العنصر المرن.
قد تشمل وظائفها ما يلي:
تستخدم تصميمات غازات المداخن الملوثة ذات درجات الحرارة العالية في الصناعة عادةً بطانات خاصة لحماية الحزام المرن من التآكل وللتحكم في التدفق المحمل بالجسيمات.
يمكن أن تحمل غازات المداخن الرماد المتطاير، وغبار الكلنكر، وغبار الأسمنت، أو غيرها من المواد الجسيمية.
إذا تراكمت هذه المادة في تجويف وصلة التمدد، فقد تعيق الحركة وتزيد من التآكل الموضعي.
يتم استخدام حاجز تراكمي لتقليل كمية الجسيمات التي تدخل وتملأ ذلك التجويف.
قد يعمل بالتنسيق مع بطانة التدفق من أجل:
تُعد حواجز التراكم سمة تصميم شائعة في أنظمة وصلات التمدد لغازات المداخن الملوثة.
لا يوجد نوع واحد من "أفضل أنواع الأقمشة" لكل وصلة تمدد ذات درجة حرارة عالية.
تعتمد المادة الصحيحة على مكان وجود تلك المادة داخل المفصل والوظيفة التي تؤديها.
| عائلة المواد | الدور المحتمل | الاعتبارات الهندسية الرئيسية |
|---|---|---|
| قماش الألياف الزجاجية | طبقة نسيجية حرارية ومعززة | درجة الحرارة والقوة الميكانيكية |
| نسيج السيليكا | حماية الوجه من الحرارة العالية | التعرض الحراري المباشر |
| الألياف الزجاجية المطلية بالسيليكون | طبقة خارجية مرنة أو مانعة للتسرب | درجة الحرارة والطقس والمرونة |
| قماش مطلي بمادة PTFE | مانع تسرب غاز مقاوم للمواد الكيميائية | الكيمياء ودرجة حرارة الغشاء |
| مواد العزل | انخفاض درجة الحرارة عبر الوصلة | التدرج الحراري |
| شبكة معدنية أو بطانة | الحماية من التدفق والتآكل | السرعة وحمل الجسيمات |
تقوم شركة BSTFLEX بتصنيع منتجات متنوعةأقمشة مقاومة للحرارة العاليةمما يسمح بدراسة أنظمة النسيج المختلفة وفقًا لدورها داخل وصلة التمدد.
نادراً ما يكون توفير درجة حرارة واحدة كافياً.
ينبغي أن يميز المواصفة المفيدة بين ما يلي:
درجة الحرارة التي يتم التعرض لها أثناء التشغيل العادي المستقر.
أعلى درجة حرارة متوقعة للعملية أثناء الظروف غير الطبيعية أو المؤقتة.
إن مدة استمرار درجة الحرارة القصوى، سواء كانت ثوانٍ أو دقائق أو ساعات، يمكن أن تؤثر بشكل كبير على اختيار المواد.
يمكن أن يؤدي التكرار المتواصل لدورات درجة الحرارة إلى حدوث إجهاد حراري وميكانيكي.
قد تتعرض المنشآت الخارجية أيضًا لدرجات حرارة محيطة منخفضة للغاية أثناء فترة الإيقاف.
في بعض أنظمة الاحتراق وغازات المداخن، لا يكون خطر التآكل في أعلى مستوياته عند درجة حرارة التشغيل القصوى.
قد يصبح الأمر أكثر خطورة عندما يبرد الغاز بدرجة كافية لتكوين مكثفات حمضية.
وهذا يعني أنه ينبغي على المصممين مراعاة ما يلي:
قد يكون من الضروري استخدام غشاء غاز مقاوم للمواد الكيميائية حتى عندما لا تبدو درجة حرارة العملية القصوى شديدة بشكل غير عادي.
تعمل العديد من أنظمة الغلايات والعادم تحت ضغط سلبي.
وهذا يخلق حالة ميكانيكية مختلفة عن مجاري الهواء ذات الضغط الموجب.
يمكن للضغط أن يسحب العنصر المرن إلى الداخل باتجاه تيار الغاز.
تشمل العواقب المحتملة ما يلي:
لذلك ينبغي تصميم الوصلة مع تضمين الضغط السلبي كمعيار تشغيل محدد، وليس مجرد وصفها بأنها "ضغط منخفض".
يُعد الهواء الساخن النظيف وغازات المداخن الملوثة تطبيقات مختلفة تمامًا.
قد يتطلب المفصل الذي ينقل هواءً نظيفًا ساخنًا المرونة ومقاومة درجات الحرارة، ولكنه قد يحتاج إلى حماية قليلة من الاحتكاك.
قد يحتاج وصل غازات الاحتراق المتسخ أيضًا إلى ما يلي:
لهذا السبب، ينبغي تضمين نوع وتركيز المواد الصلبة العالقة في الغاز في طلب عرض الأسعار. وتحدد إرشادات التصميم الصناعية على وجه التحديد درجة حرارة الغاز ومعدل تدفقه وكمية المواد الصلبة العالقة ومدى كشطها كمعايير تصميم رئيسية لوصلات النسيج.
ينبغي حساب الحركة الحرارية من نظام القنوات بدلاً من تقديرها من أبعاد وصلة التمدد.
القيم الرئيسية الأربع هي:
| الضغط المحوري | تتحرك أقسام القناة باتجاه بعضها البعض |
| الامتداد المحوري | تتحرك أقسام القناة بعيدًا عن بعضها البعض |
| الحركة الجانبية | يتحرك أحد الاتصالين جانبياً بالنسبة للآخر |
| الحركة الزاوية | تدور أسطح الاتصال بالنسبة لبعضها البعض |
يمكن أن تستوعب وصلات الأقمشة ذات درجة الحرارة العالية حركة كبيرة، ولكن الحركة المتاحة تعتمد على امتداد الحزام، والهندسة، وموضع التركيب، وبنية المادة.
تحدد المسافة المرنة بين نقاط التثبيت مقدار المادة المتاحة للتشوه.
إذا كان الامتداد قصيرًا جدًا بالنسبة للحركة الجانبية أو المحورية المطلوبة، فقد يتعرض النسيج لإجهاد زائد.
لكن إذا تم إدخال كميات كبيرة من المواد السائبة، فقد يؤدي ذلك إلى:
لذلك ينبغي تقييم البعد وجهاً لوجه والحركة المطلوبة معاً.
يمكن لأنظمة الغلايات الكبيرة أن تُحدث نموًا حراريًا كبيرًا بين الفرن، وسخان الهواء، وجهاز الترسيب، وجهاز التنظيف، وقنوات التهوية المتعلقة بالمدخنة.
تجمع صناعة الأسمنت بين الغاز الساخن وحمل الغبار الكثيف، مما يجعل التحكم في التآكل والتراكم أمراً بالغ الأهمية.
يمكن أن تعرض أنظمة عادم الأفران والعمليات وصلات التمدد للحرارة الإشعاعية والغازات ذات درجة الحرارة العالية والمواد الجسيمية.
يمكن أن يؤدي حرق النفايات إلى توليد أحمال حرارية عالية وغازات عادم معقدة كيميائياً تتطلب اختيارًا دقيقًا للمواد.
يمكن تركيب وصلات التمدد بين مخارج الفرن ومعدات معالجة الغاز في اتجاه مجرى الغاز لاستيعاب التمدد الحراري.
يمكن لأنظمة العادم الكبيرة أن تجمع بين درجات الحرارة العالية والاهتزازات والحركة الهيكلية الكبيرة.
تخيل قناة مستطيلة كبيرة تحمل غازات الاحتراق الساخنة ذات حمولة جسيمية عالية.
يعمل النظام أيضًا تحت ضغط سلبي ويتعرض لحركة حرارية محورية وجانبية.
سيركز تقييم التصميم المناسب على ما يلي:
إن مجرد تحديد "نسيج الألياف الزجاجية عالي الحرارة" لن يعالج معظم المخاطر الفعلية في هذا التطبيق.
والآن، تخيل قناة هواء ساخن نظيفة خالية من الغبار أو الغازات المسببة للتآكل.
على الرغم من أن درجة الحرارة قد تكون متشابهة، إلا أن التصميم المطلوب قد يكون أبسط بكثير لأن الحماية من التآكل والمقاومة الكيميائية أقل أهمية.
قد تتغير أولويات التصميم نحو:
يوضح هذا سبب ضرورة تحديد وسائط المعالجة جنبًا إلى جنب مع درجة الحرارة.
يمكن النظر في استخدام المواد المرنة القائمة على مادة PTFE عندما تكون مقاومة المواد الكيميائية ومنع تسرب الغازات أمراً مهماً.
تُعدّ هذه المواد ذات أهمية خاصة لبعض تطبيقات العمليات الكيميائية وتنظيف غازات المداخن. فعلى سبيل المثال، تُسوّق شركة فرينزليت موادها المركبة متعددة الطبقات من مادة PTFE خصيصاً للاستخدام في المصانع الكيميائية ومصانع تنظيف غازات المداخن.
ومع ذلك، لا ينبغي وضع مادة PTFE مباشرة في تيار غاز ساخن للغاية دون تقييم درجة حرارة غشائها الفعلية.
عند درجات حرارة المعالجة المرتفعة، قد يكون من الضروري استخدام العزل والحماية من الأسطح الساخنة للحفاظ على غشاء الختم ضمن نطاق التشغيل المقصود.
يمكن اعتبار الأقمشة عالية السيليكا خياراً مناسباً عندما تتطلب طبقة النسيج مقاومة حرارية مباشرة أعلى بكثير من الأقمشة التقليدية المصنوعة من الألياف الزجاجية.
تشمل الأدوار المحتملة ما يلي:
لا يزال البناء النهائي يعتمد على إحكام الغاز والضغط والحركة والمتطلبات الكيميائية؛ لا ينبغي التعامل مع السيليكا كمادة وصلة تمدد كاملة بحد ذاتها.
غالباً ما تفشل وصلات الأقمشة ذات درجات الحرارة العالية بسبب التقليل من شأن ظروف التشغيل بدلاً من أن يكون النسيج المرن ببساطة "ضعيفاً للغاية".
تشمل الأسباب الشائعة ما يلي:
ينبغي على موظفي الصيانة التحقق من حالات مثل:
في حالة فشل المفصل قبل الأوان، يجب تحديد السبب الرئيسي قبل طلب استبداله بمفصل مطابق.
يرجى تقديم المعلومات التالية قبل اختيار المواد النهائية:
بالنسبة للتركيبات القائمة، لا تقدم الأبعاد الخارجية فقط.
ينبغي أن تتضمن حزمة الاستبدال المفيدة ما يلي:
إذا كان عمر الخدمة للوصلة الحالية قصيرًا، فإن هذه المعلومات يمكن أن تساعد في تحديد ما إذا كان ينبغي تغيير البنية البديلة.
تقوم شركة BSTFLEX بتطويروصلات تمدد الأقمشة المقاومة للحرارة العاليةلأنابيب غازات المداخن الصناعية، وأنابيب العادم، وأنابيب الهواء الساخن.
بحسب التطبيق، يمكن أن يجمع التصميم المرن بين الأقمشة التقنية، والألياف الزجاجية المطلية، ومواد منع التسرب القائمة على مادة PTFE، والأقمشة عالية السيليكا، والعزل الحراري، والمكونات الواقية الداخلية.

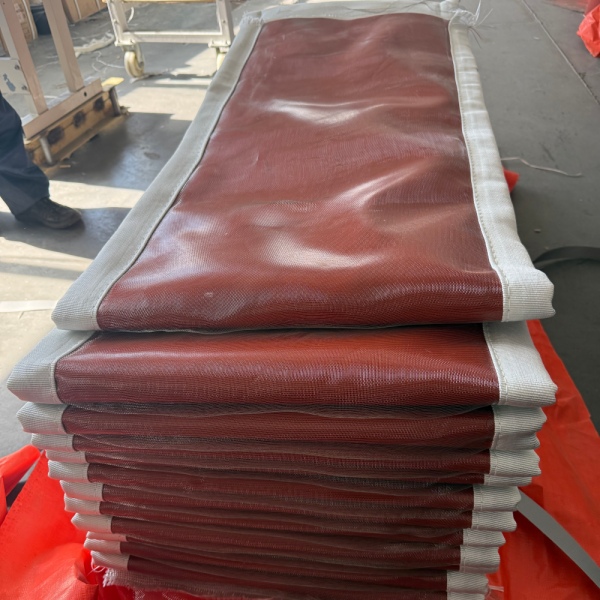

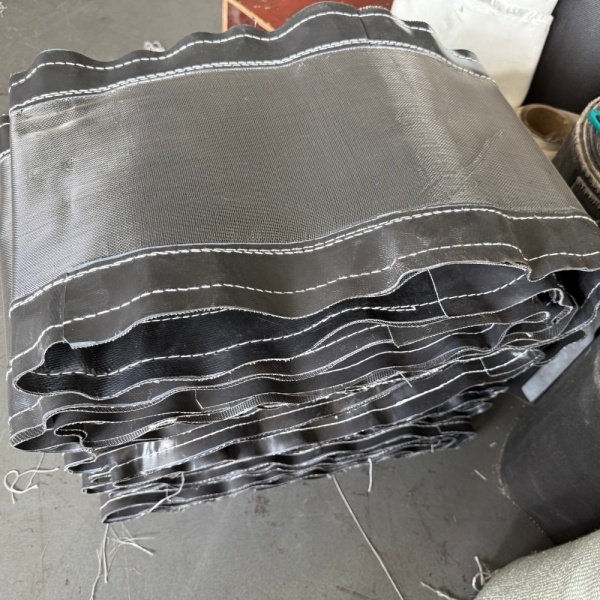

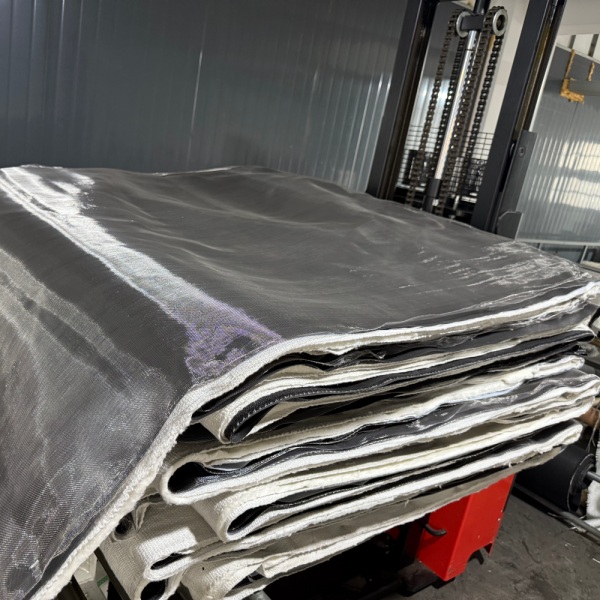

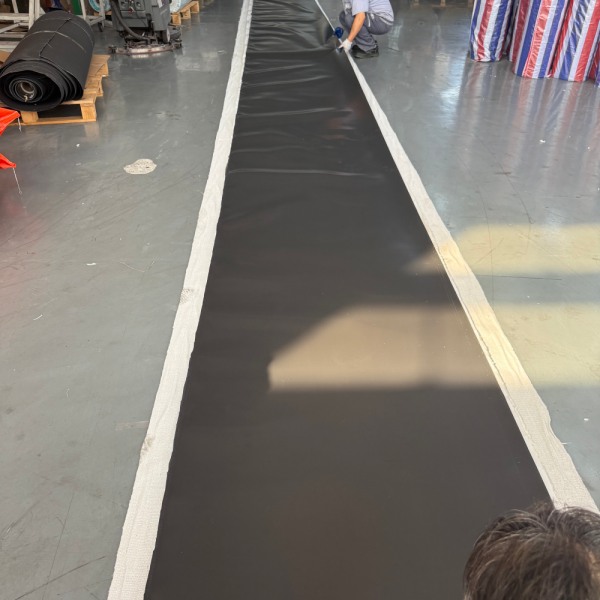

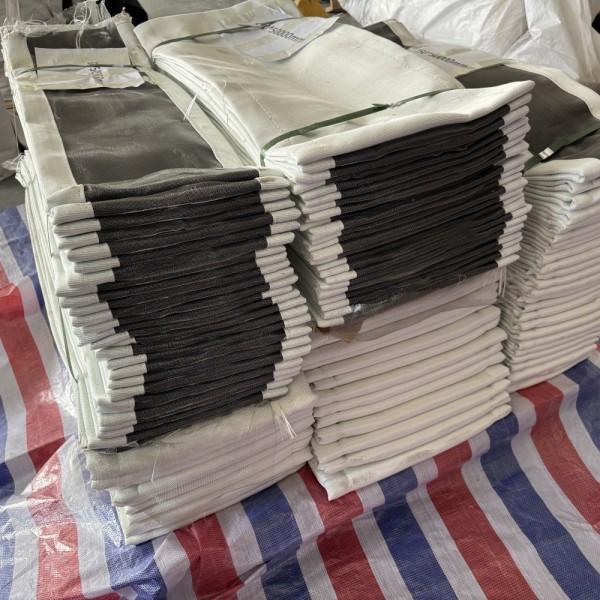

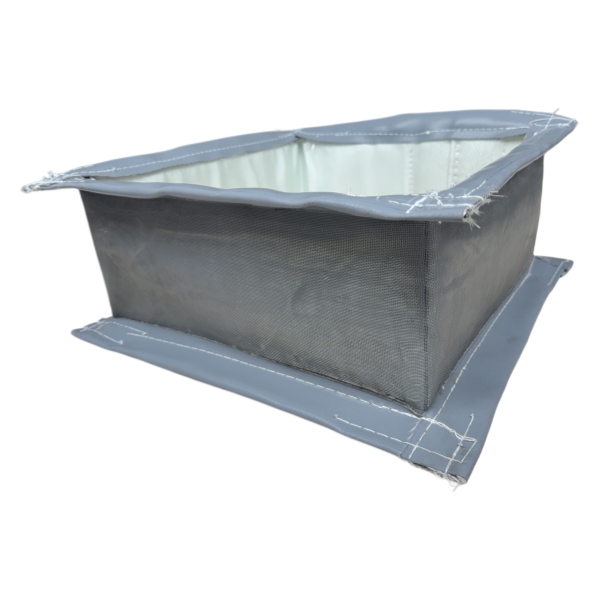

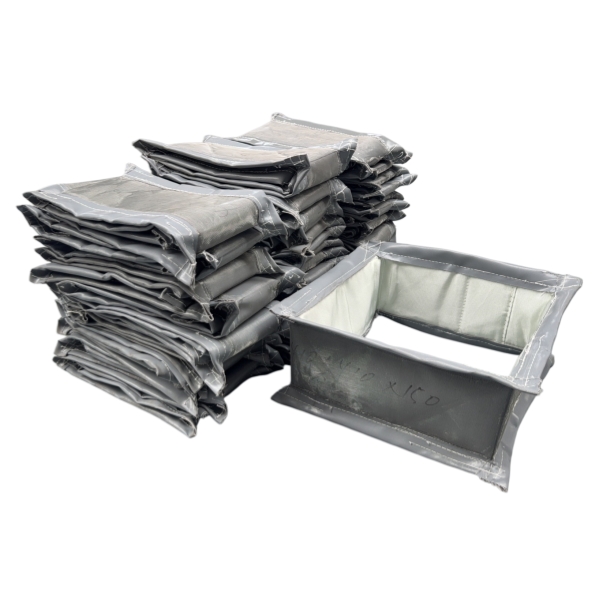

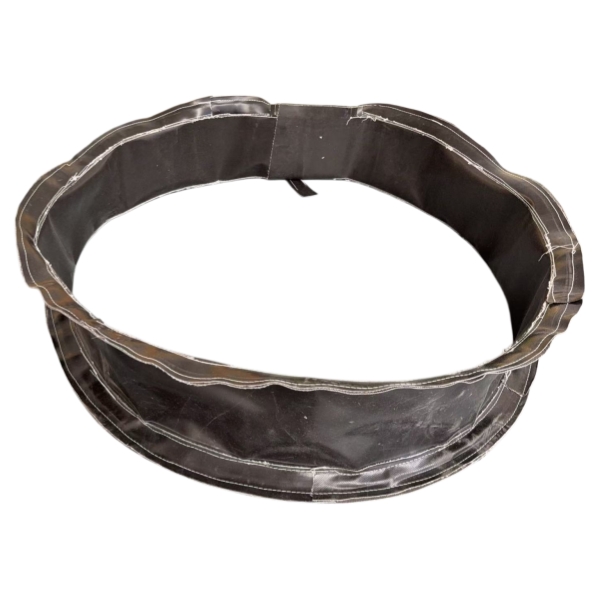

يمكن تصنيع الأشكال الدائرية والمستطيلة والمربعة والأشكال الخاصة بالتطبيقات وفقًا لرسومات العملاء وبيانات التشغيل.
للاطلاع على خيارات التصنيع المخصصة المتاحة، تفضل بزيارة الموقع الإلكتروني التالي:وصلة تمدد من نسيج غير معدني من BSTFLEXصفحة المنتج.
أرسل إلى BSTFLEX أبعاد القناة، ودرجة الحرارة العادية والقصوى، والضغط، وغاز العملية، وسرعة الغاز، وظروف الجسيمات، والحركة المحورية، والحركة الجانبية، والطول من وجه إلى وجه، والرسومات المتاحة.
