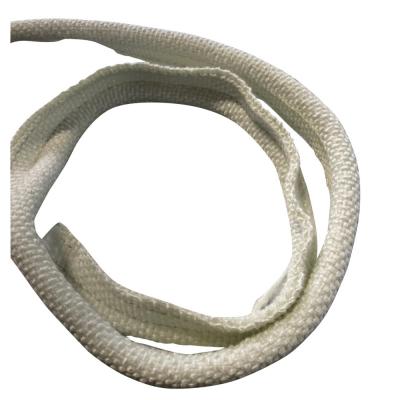

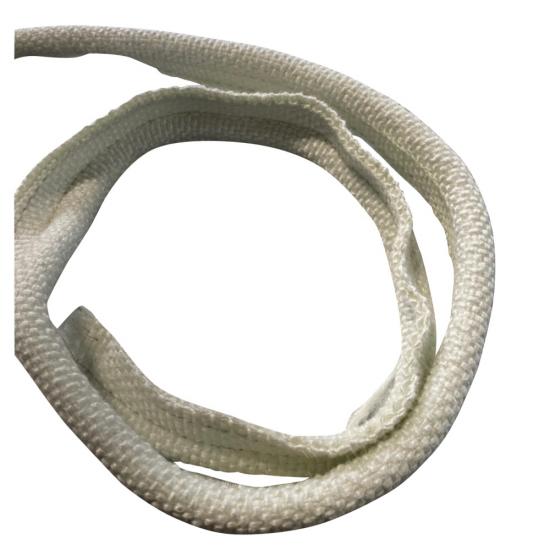

حشية الشرغوف ذات الغلاف المصنوع من الألياف الزجاجية والقلب المصنوع من الفولاذ المقاوم للصدأ هي عبارة عن ملف تعريف مرن لإحكام الغلق في درجات الحرارة العالية مصمم لأبواب الأفران الصناعية، وألواح الوصول إلى الأفران، والحواجز الحرارية، ومعدات المعالجة، وأنظمة إحكام الغلق الأصلية.

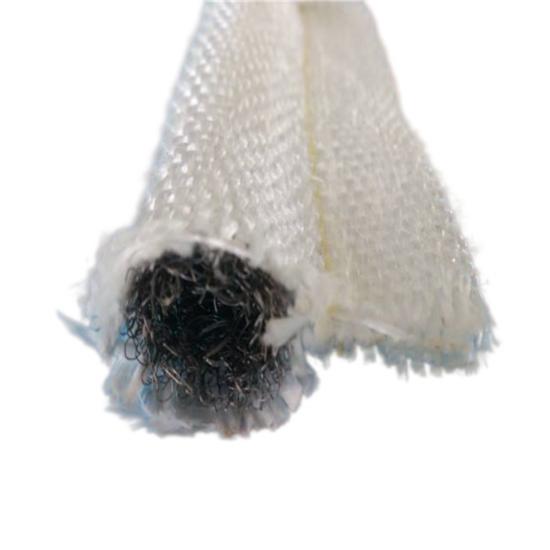

تجمع الحشية بين غطاء خارجي من الألياف الزجاجية المنسوجة وقلب داخلي من الفولاذ المقاوم للصدأ. يوفر غطاء الألياف الزجاجية عزلًا حراريًا ومرونة ومقاومة للتآكل، بينما يدعم قلب الفولاذ المقاوم للصدأ شكل البصلة ويوفر المرونة اللازمة للضغط والفك المتكررين.

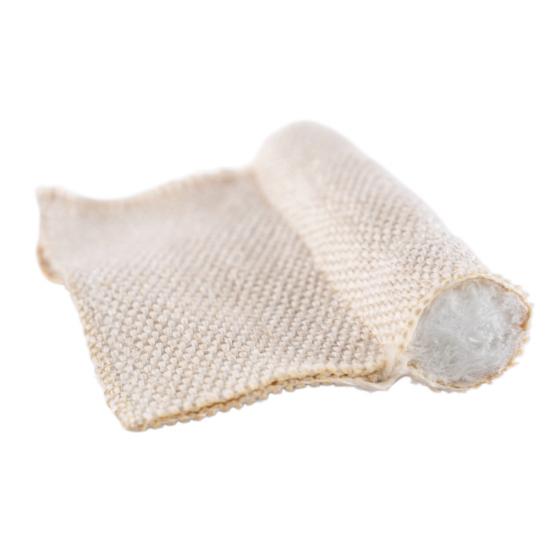

يتميز هذا المنتج بتصميم فريد يجمع بين شكل البصلة والذيل، حيث يفصل منطقة الإحكام عن منطقة التركيب. عند إغلاق الباب أو اللوحة، تنضغط البصلة المقواة على السطح المقابل لتعويض أي عيوب أو فجوات في السطح. ويمكن تثبيت الذيل المسطح ميكانيكيًا باستخدام مشابك أو براغي أو مسامير تثبيت أو قضبان تثبيت أو أنظمة تركيب خاصة بالمعدات.
تُصنّع شركة BSTFLEX حشوات من الألياف الزجاجية على شكل شرغوف بأقطار انتفاخات وعرض ذيول وأطوال إجمالية مخصصة، بالإضافة إلى هياكل داخلية من الفولاذ المقاوم للصدأ، وذلك وفقًا للرسومات والعينات ومتطلبات التطبيق. كما يُمكن تطوير معالجات أغطية مختلفة ومواد داخلية بديلة لتلبية ظروف العزل الحراري المتخصصة.
النظام (موك):
1دفع:
EXW, FOB, CIF, DDP, FCA, etcميناء الشحن:
Shanghai, Ningboالغطاء من الألياف الزجاجية، قلب من الفولاذ المقاوم للصدأ، حشية على شكل شرغوفهو عبارة عن بروفايل مانع للتسرب حراري صناعي مصمم لأبواب الأفران، وألواح الوصول إلى الأفران، والخزائن المُسخّنة، ومعدات المعالجة، وأنظمة التبريد الأصلية. يجمع هذا البروفايل بين غطاء خارجي مرن من الألياف الزجاجية المنسوجة وقلب داخلي من الفولاذ المقاوم للصدأ، ليُشكّل حشية متينة ذات طرفين، مناسبة للتطبيقات التي تتطلب ضغطًا متكررًا وتثبيتًا دقيقًا.
يشكل الغطاء المصنوع من الألياف الزجاجية حاجزًا حراريًا خارجيًا، ويوفر مرونةً حول الأجزاء المستقيمة والزوايا وأسطح الإحكام غير المنتظمة قليلاً. أما داخل المصباح، فيساعد القلب المصنوع من الفولاذ المقاوم للصدأ في الحفاظ على شكل الحشية، ويوفر دعمًا ميكانيكيًا أثناء دورات الفتح والإغلاق المتكررة.
تقوم شركة BSTFLEX بتصنيع منتجات مخصصةحشوات شرغوف من الألياف الزجاجيةتتوفر الحشيات بأقطار مختلفة للبصيلات، وعرض الذيل، والأطوال الإجمالية، وبهياكل داخلية من الفولاذ المقاوم للصدأ. ويمكن تطويرها بناءً على رسومات العملاء، أو العينات الموجودة، أو أبعاد المعدات، وذلك لتطبيقات تصنيع المعدات الأصلية والاستبدال.
يأتي أداء حشية الشرغوف هذه من التفاعل بين الغطاء النسيجي واللب المعدني وهندسة البصلة والذيل.
| عنصر | مادة | الوظيفة الرئيسية |
|---|---|---|
| الغلاف الخارجي | نسيج من الألياف الزجاجية المنسوجة | حماية حرارية، ومرونة، وسطح نسيجي مقاوم للتآكل |
| النواة الداخلية | قلب من الفولاذ المقاوم للصدأ | يدعم البصلة ويحسن مرونتها أثناء الضغط المتكرر |
| المصباح | قلب من الفولاذ المقاوم للصدأ مغلف بالألياف الزجاجية | يُنشئ منطقة إحكام الضغط الأساسية |
| ذيل | قماش الألياف الزجاجية | يوفر قسم التثبيت والتثبيت |
تستخدم حشية الشرغوف بصلة قابلة للانضغاط لإنشاء الختم وذيل مسطح لتثبيت الحشية على المعدات.
عند إغلاق باب الفرن أو لوحة الفرن أو الغلاف، يضغط السطح الملامس للبصلة. يتشوه القلب المصنوع من الفولاذ المقاوم للصدأ ضمن نطاق الضغط المصمم له، مما يساعد البصلة على الحفاظ على سلامتها الهيكلية.
يتبع الغطاء الخارجي المصنوع من الألياف الزجاجية حركة اللب ويخلق سطح اتصال نسيجي مرن بين مكونات المعدات.
عند فتح الباب مرة أخرى، يساعد القلب المصنوع من الفولاذ المقاوم للصدأ المصباح على استعادة شكله الأصلي. وهذا ما يجعل التصميم مناسبًا بشكل خاص للمعدات التي تُفتح وتُغلق بشكل متكرر أثناء التشغيل أو الصيانة.
تؤثر مادة اللب بشكل كبير على أداء حشية الشرغوف.
بالمقارنة مع اللب المصنوع من الألياف اللينة فقط، يوفر اللب المصنوع من الفولاذ المقاوم للصدأ تعزيزًا ميكانيكيًا أكبر وثباتًا أفضل في الشكل. وهذا أمر بالغ الأهمية في الحالات التي يتعرض فيها مانع التسرب لدورات ضغط متكررة، أو اهتزازات، أو عمليات مناولة، أو احتكاك ميكانيكي.
تشمل الفوائد النموذجية للقلب المصنوع من الفولاذ المقاوم للصدأ ما يلي:
يستخدم نسيج الألياف الزجاجية المنسوج على نطاق واسع في عمليات الختم الحراري الصناعية لأنه يجمع بين المرونة والاستقرار الأبعاد والمقاومة المفيدة لدرجات الحرارة المرتفعة.
يسمح التصميم النسيجي للحشية بالانحناء حول هندسة المعدات والتوافق مع العيوب الطفيفة مع حماية القلب المعدني من الاتصال المباشر بالمكونات المحيطة.
بالنسبة للتطبيقات التي تتطلب خصائص سطحية أخرى، يمكن أيضًا تطوير هياكل الألياف الزجاجية بمعالجات أو طلاءات إضافية وفقًا لظروف التشغيل.
يتم اختيار غطاء الألياف الزجاجية وحشيات الشرغوف ذات القلب المصنوع من الفولاذ المقاوم للصدأ بشكل شائع لتطبيقات منع التسرب الصناعية ذات درجات الحرارة المتوسطة إلى العالية.
تُنشر مواصفات صناعية مماثلة لدرجات حرارة تشغيل تصل إلى حوالي 1000 درجة فهرنهايت / 538 درجة مئوية. وتعتمد درجة حرارة التشغيل الفعلية المسموح بها على نوع الألياف الزجاجية المستخدمة، وبنية قلب الفولاذ المقاوم للصدأ، ومادة الخياطة، وظروف الضغط، والبيئة المحيطة.
لضمان التشغيل المستمر بالقرب من نطاق درجة الحرارة العليا، توصي BSTFLEX بالتأكد من درجة حرارة الخدمة الفعلية ووقت التعرض وظروف التركيب قبل اختيار المواد النهائية.
الحشية على شكل شرغوف ذات قلب من الفولاذ المقاوم للصدأ وألياف زجاجيةيمكن استخدامها في مجموعة واسعة من المعدات الحرارية، بما في ذلك:
تتعرض أبواب الأفران الصناعية لدورات حرارية متكررة وعمليات فتح وإغلاق متكررة. لذا، يجب أن يوفر مانع التسرب كلاً من القدرة الحرارية والضغط الميكانيكي المتسق.
أحشية باب فرن من الألياف الزجاجية على شكل شرغوفيوفر قلب الفولاذ المقاوم للصدأ انتفاخًا معززًا يمكنه استيعاب ضغط إغلاق الباب مع الحفاظ على شكل مانع للتسرب محدد.
يمكن تثبيت ذيل التثبيت خلف قضيب تثبيت أو تثبيته باستخدام طرق تثبيت ميكانيكية أخرى وفقًا لتصميم الفرن.
قد تتطور اختلافات في فجوة الختم في لوحات الوصول إلى الفرن وأبواب المعدات بسبب تفاوتات التصنيع والتمدد الحراري والخدمة المتكررة.
يساعد الانضغاط الموجود في حشية الشرغوف على تعويض هذه الاختلافات في الأبعاد بشكل أكثر فعالية من الشريط النسيجي المسطح الرقيق في العديد من تطبيقات إحكام إغلاق الأبواب.
عندما تتجاوز درجات حرارة التشغيل النطاق العملي للهياكل المصنوعة من الألياف الزجاجية القياسية، يمكن تقييم مواد بديلة مثل السيليكا أو النسيج الخزفي.
| ملكية | قلب من الفولاذ المقاوم للصدأ | حبل من الألياف الزجاجية |
|---|---|---|
| التعزيز الميكانيكي | أعلى | أدنى |
| صلابة البصلة | أكثر تنظيماً | أكثر نعومة |
| استعادة الضغط | مناسب لركوب الدراجات المتكرر | يعتمد ذلك على كثافة الحبل |
| قابلية التوافق | يتم التحكم فيها عن طريق البناء الأساسي | بشكل عام ناعم ومرن |
| التطبيق النموذجي | أبواب صناعية وألواح يتم تدويرها بشكل متكرر | مانع تسرب حراري مرن عام |
يمكن استخدام كل من الفولاذ المقاوم للصدأ والإنكونيل كتعزيز معدني داخل حشية الشرغوف، لكنهما ليسا قابلين للتبديل في كل تطبيق.
غالباً ما يتم اختيار قلب من الفولاذ المقاوم للصدأ عندما تكون هناك حاجة إلى تعزيز ميكانيكي جيد وأداء حراري بتكلفة مواد عملية.
قد يفضل استخدام قلب من مادة إنكونيل في البيئات الحرارية الأكثر قسوة أو التطبيقات التي يتطلب فيها القلب المعدني نفسه قدرة على تحمل درجات حرارة أعلى.
ينبغي أن يستند الاختيار النهائي إلى درجة الحرارة المستمرة، ودرجة الحرارة القصوى، والظروف الجوية، والدورات الميكانيكية، وعمر الخدمة المتوقع بدلاً من اسم المادة فقط.
ينبغي مطابقة حشوات الشرغوف مع فجوة الإحكام الفعلية وترتيب التركيب بدلاً من اختيارها بناءً على العرض الإجمالي فقط.
بإمكان BSTFLEX تخصيص ما يلي:
| نوع المنتج | حشية شرغوف مقاومة للحرارة العالية |
|---|---|
| الغلاف الخارجي | نسيج من الألياف الزجاجية المنسوجة |
| جوهر | قلب من الفولاذ المقاوم للصدأ |
| حساب تعريفي | مصباح ذو قاعدة تثبيت مسطحة |
| نطاق درجة الحرارة | يعتمد ذلك على نوع الألياف الزجاجية، وتصميم اللب، وظروف التطبيق. |
| قطر المصباح | مخصص |
| عرض الذيل | مخصص |
| طول | مخصص |
| طلب | الأفران، والمواقد، والأبواب الحرارية، والألواح، والمعدات الصناعية |
| تصنيع المعدات الأصلية | متوفر حسب الرسم أو العينة |
غالباً ما تحتاج الحشية البديلة إلى مطابقة شكل المعدات الموجودة بدلاً من مقاس الكتالوج.
بإمكان شركة BSTFLEX تصنيعحشوات شرغوف مصنوعة خصيصًا من الفولاذ المقاوم للصدأوفق:

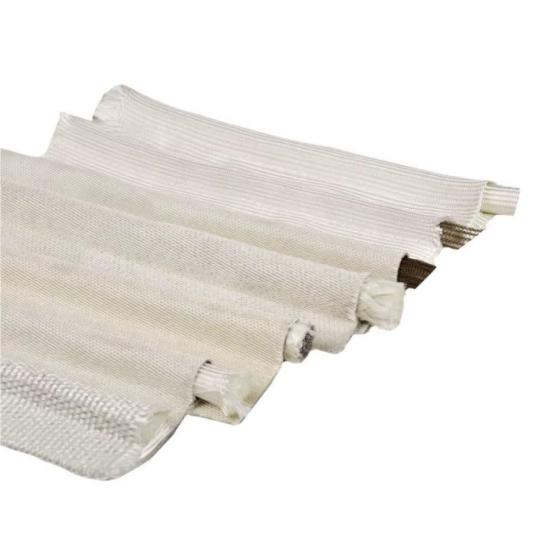

بالنسبة للتطبيقات الخاصة، يمكن أيضًا تطوير أغطية ولب بديلة، بما في ذلك نسيج السيليكا، ونسيج السيراميك، ونسيج البازلت، ونسيج الأراميد، وشبكة الفولاذ المقاوم للصدأ، وهياكل شبكة إنكونيل.
للحصول على عرض أسعار دقيق، يرجى تقديم المعلومات التالية كلما أمكن ذلك:
هو عبارة عن حشية حرارية ذات طرفين، مصنوعة من غطاء خارجي من الألياف الزجاجية المنسوجة يحيط بنواة داخلية من الفولاذ المقاوم للصدأ. يوفر الطرف العلوي إحكامًا بالضغط، بينما يوفر الطرف السفلي مساحة التركيب.
يعمل القلب المصنوع من الفولاذ المقاوم للصدأ على تقوية الحشية، ويدعم شكل البصلة، ويوفر المرونة أثناء دورات الضغط والتحرير المتكررة.
تشمل التطبيقات النموذجية أبواب الأفران الصناعية، وأبواب الوصول إلى الأفران، والحجرات الحرارية، ومعدات المعالجة الحرارية، وأفران التجفيف، وأفران طلاء المساحيق، وأنظمة التدفئة الخاصة بمصنعي المعدات الأصلية.
نعم. يمكن لشركة BSTFLEX تصنيع أقطار مختلفة للمصابيح، وعرض الذيل، والملامح العامة وفقًا لفجوة إحكام إغلاق المعدات وتصميم التركيب.
نعم. يمكن اختيار شبكة إنكونيل للتطبيقات التي تتطلب أداءً مختلفًا للنواة المعدنية. يعتمد اختيار المادة المناسبة على درجة الحرارة والظروف الجوية والمتطلبات الميكانيكية.
نعم. يمكن استخدام عينة حشية موجودة أو رسم مقطعي أو أبعاد تفصيلية لتطوير شكل حشية بديلة أو حشية أصلية.
شركة بي إس تي فليكس للتصنيعغطاء من الألياف الزجاجية، قلب من الفولاذ المقاوم للصدأ، حشوات على شكل شرغوفللأفران الصناعية، والأفران، ومعدات المعالجة الحرارية، وأنظمة الختم الخاصة بالمصنعين الأصليين.
أرسل إلينا مواصفات الحشية، وقطر الجزء المنتفخ، وعرض الجزء الخلفي، والطول المطلوب، ودرجة حرارة التشغيل، والكمية. في حال استبدال حشية موجودة، يمكن استخدام الصور أو الرسومات أو العينات المادية لتطوير المنتج وتقديم عرض سعر.
للاطلاع على المزيد من أعمال البناء، تفضل بزيارة موقعنا الإلكتروني.مجموعة منتجات Tadpole Gasket و Tadpole Seal.
