واقيات الفلنجات الشبكية متعددة الطبقات من الفولاذ المقاوم للصدأ

واقيات حواف شبكية متعددة الطبقات من الفولاذ المقاوم للصدأ

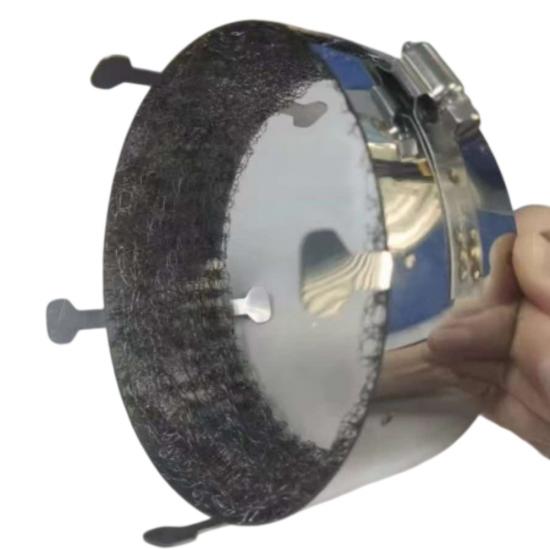

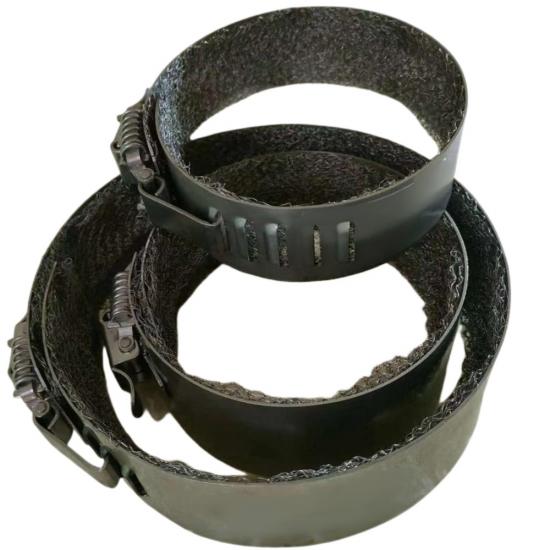

تجمع واقيات حواف BSTFLEX الشبكية متعددة الطبقات المصنوعة من الفولاذ المقاوم للصدأ بين شريط معدني خارجي وحشوة شبكية متعددة الطبقات من الفولاذ المقاوم للصدأ حول وصلة ذات حافة. ​​يهدف تصميم الشبكة الداخلية إلى منع أي انفصال مركز من الوصلة، مما يجعل ترتيب الشبكة الداخلية جزءًا أساسيًا من مواصفات الواقي وليس وصفًا اختياريًا للغطاء الخارجي.

تُحدد مواصفات واقيات الرش المصنوعة من الفولاذ المقاوم للصدأ وفقًا لأبعاد الوصلة، ونوع المادة المعالجة، ووظيفة الحماية المطلوبة. يشكل الشريط والشبكة والإغلاق مجموعة متكاملة يجب اختيارها معًا.

استكشف مجموعتناأغطية حماية الفلنجات والصماماتمجموعة من واقيات الحواف ذات الصلة، ودروع رذاذ الصمامات، وأغطية العزل القابلة للإزالة.

لماذا تُعدّ الشبكة الداخلية مهمة؟

يحيط الشريط الخارجي بمحيط الشفة، بينما توضع الشبكة متعددة الطبقات داخل الواقي حول الوصلة. ووظيفتها هي قطع وتوزيع تيار التسرب المركز بدلاً من ترك آلية التفريغ تعمل مباشرة على سطح معدني أملس.

تعتمد فعالية الحماية على التصميم الكامل، والملاءمة، وظروف الاستخدام. لذا، ينبغي تضمين درجة الشبكة، وترتيبها، وتغطيتها، وقدرتها على الثبات في مواصفات المنتج المتفق عليها. ولا تكفي درجة المادة أو الصورة الخارجية وحدها لتحديد أداء مكافحة الرذاذ.

هذا المنتج عبارة عن واقي رذاذ خارجي، وليس غلافًا لحفظ الضغط أو بديلًا لإصلاح وصلة شفة تالفة. وهو لا يحل محل وظيفة منع التسرب للحشية، أو أسطح الشفة، أو البراغي.

ثلاثة أجزاء من مجموعة الحرس

سوار خارجي من الفولاذ المقاوم للصدأ

يحيط الشريط المعدني المُشكّل بالجزء الخارجي من مجموعة الشفة. ويتم مطابقة قطره وعرضه مع الوصلة بحيث يمكن وضع الواقي دون تداخل من البراغي أو المعدات القريبة أو العزل الموجود.

حشوة شبكية متعددة الطبقات من الفولاذ المقاوم للصدأ

تُميّز الشبكة الداخلية هذا التصميم عن الواقي الذي يُحدّد فقط بشريطه الخارجي. يجب أن تبقى الشبكة في موضعها الصحيح داخل الغطاء المُجمّع. تُحدّد أبعادها وترتيبها وتفاصيل تثبيتها في التكوين المُعتمد.

إغلاق قابل للإزالة

يسمح قفل المزلاج بفتح المجموعة لتركيبها وإزالتها أثناء الصيانة الدورية. يتم التأكد من تصميم القفل ومواد مكوناته بالإضافة إلى متطلبات الشريط والشبكة.

مواصفات المنتج وتفاصيل الطلب

اختيار المواد والتطبيقات

حدد نوع الفولاذ المقاوم للصدأ المطلوب لجميع المكونات ذات الصلة، بما في ذلك الشبكة والمشبك. لا تفترض أن تحديد مادة الشريط الخارجي يحدد تلقائيًا مادة الواقي بالكامل.

تُعدّ أنظمة البخار وزيت الوقود وزيت التشحيم والديزل أمثلة على التطبيقات التي يُمكن فيها استخدام واقيات الرش ذات الحواف المبطنة بشبكة. يتطلب كل تطبيق مراجعة الوسط وظروف التشغيل وهندسة الوصلة وهدف الحماية قبل اختيار التكوين المناسب.

بالنسبة للمشاريع التي تتطلب متطلبات بيئية أو بحرية أو متعلقة بالتفتيش خاصة، يرجى تضمين هذه المتطلبات في الاستفسار الأولي. يجب أن تنطبق أي وثائق تأهيل أو اختبار مطلوبة على التجميعة الموردة وشروط استخدامها المحددة.

قم بتثبيت واقي الشبكة على الوصلة الفعلية

يرجى تقديم مواصفات الشفة القياسية، والحجم الاسمي، وتصنيف الضغط، بالإضافة إلى رسم أو أبعاد مقاسة. يُعد القطر الخارجي، والعرض بعد التجميع، وبروزات البراغي، والمساحة المحيطة بها من المدخلات المهمة لتحديد حجم الواقي.

ينبغي أن تُظهر الصور الجهة الأمامية والجانبية للوصلة، بما في ذلك الدعامات القريبة والعزل وآليات التشغيل. في حالة التركيبات المتعددة، حدد كل وصلة على جدول الشفة بحيث يمكن مراجعة الأحجام المختلفة وقيود الوصول بشكل منفصل.

للمقارنة مع تكوين المنتج ذي النطاق الخارجي، انظر إلىواقيات حواف من الفولاذ المقاوم للصدأ من نوع الشريطبالنسبة للمنتج الموجود في هذه الصفحة، يجب أيضًا تضمين الشبكة الداخلية متعددة الطبقات في المواصفات.

اعتبارات التركيب والصيانة

يجب أن يتم التركيب وفقًا لتعليمات التجميع المعتمدة وإجراءات السلامة في الموقع. تأكد من قيام فنيين معتمدين بتأمين التوصيلات قبل تركيب أو إزالة الغطاء الواقي. لا تقترب من أي تسريب نشط لتركيب أو تعديل الغطاء.

تحقق من حجم الواقي وضع الشبكة وفقًا للرسم المعتمد. أحكم إغلاق الشبكة دون شد الشريط أو تحريك الشبكة. تأكد من عدم وجود أي عوائق أمام أي فتحات تفتيش أو تصريف أو تهوية محددة.

أثناء الفحص الدوري، افحص الشريط والشبكة والمشبك بحثًا عن أي تلف أو تآكل أو تلوث أو انزياح. يجب تقييم الاستخدام المستمر بناءً على حالة المجموعة الكاملة.

الأسئلة الشائعة

هل هذا واقي مبطن بشبكة أم غطاء مصنوع من شبكة سلكية فقط؟

يجمع التصميم الموصوف هنا بين شريط معدني خارجي وحشوة شبكية داخلية متعددة الطبقات من الفولاذ المقاوم للصدأ. وتُحدد الشبكة والشريط المحيط بها كجزء من مجموعة حماية واحدة.

هل إضافة الشبكة تمنح كل واقيات الحواف نفس مستوى الحماية؟

لا. يجب تقييم الأداء بناءً على المواد المستخدمة، وترتيب الشبكة، والتغطية، والملاءمة، وظروف التشغيل. إن وجود شبكة داخلية وحده لا يُعد دليلاً على تصنيف ضغط معين أو نتيجة تحكم في الرذاذ.

هل يمكن استخدام تصنيف ضغط الشفة كتصنيف لضغط الحماية؟

لا. يشير رمز الشفة إلى وصلة الأنابيب. يجب تحديد أي متطلبات أداء أو اختبار لدرع الرش بشكل منفصل لمجموعة الحماية الكاملة.

هل يمكن لهذه الحواجز أن توقف تسربًا موجودًا في الشفة؟

لا تُقدّم هذه المنتجات كأجهزة لإصلاح التسريبات. يتطلب وجود وصلة متسربة إجراءات عزل وفحص وإصلاح مناسبة. لا يُعيد الرش الواقي سلامة مانع التسرب للشفة.

اطلب عرض سعر لواقي حافة شبكي من الفولاذ المقاوم للصدأ

أرسل إلى BSTFLEX مواصفات الفلنجة القياسية، والأبعاد، ومتطلبات المواد، والكمية. يرجى تضمين نوع الوسط المستخدم في العملية، ودرجة حرارة التشغيل، والضغط مع تحديد الوحدات بوضوح، بالإضافة إلى وظيفة الحماية المطلوبة.

أرفق رسومات أو صورًا للوصلات، وحدد أي وثائق خاصة ببناء الشبكة أو اختبارها أو فحصها أو المواد المستخدمة. في حالة المشاريع متعددة الأحجام، أرفق جدولًا زمنيًا للشفة وتاريخ التسليم المطلوب.

اطلب عرض سعر لأغطية حواف شبكية متعددة الطبقات من الفولاذ المقاوم للصدأأو أرسل تفاصيل مشروعك عبر البريد الإلكتروني إلىsales@pkfiresleeve.com.
