اختيار وصلة تمدد قماشية لنظام مجاري هواء صناعي يجب أن يبدأ ببيانات التشغيل، وليس باسم القماش.
قد تتطلب وصلتا تمدد لهما نفس أبعاد مجرى الهواء تماماً تركيبات مختلفة تماماً إذا كانت إحداهما تنقل هواءً ساخناً نظيفاً عند درجة حرارة منخفضة بينما تتعامل الأخرى مع غاز مداخن أكال يحتوي على رطوبة وجسيمات كاشطة.
لذلك، تحتاج عملية الاختيار الموثوقة إلى مراعاة درجة الحرارة، والضغط، وهندسة مجرى الهواء، وغاز العملية، والحركة، وسرعة الغاز، والاهتزاز، والتعرض للمواد الكيميائية، وترتيب التركيب كنظام واحد متكامل.
تقوم شركة BSTFLEX بتصنيع وصلات تمدد قماشية غير معدنية مخصصة لتطبيقات مجاري الهواء الصناعية، والهواء الساخن، والعادم، وغاز المداخن. يشرح الدليل التالي المعلومات التي يجب تقييمها قبل تحديد مواصفات الوصلة.
قبل طلب عرض سعر، حدد هذه العناصر الثمانية:
السؤال الأول ليس "أي قماش يجب أن أستخدم؟" بل هو "ما الذي يحدث داخل مجرى الهواء هذا؟"
تشكل وصلة تمدد قماشية لمجرى الهواء جزءاً من نظام مجرى الهواء الكامل. ويتأثر تصميمها بكل حالة تؤثر على ذلك النظام.
قبل التفكير في المواد، سجل ما يلي:
بمجرد معرفة هذه الظروف، يمكن بناء العنصر المرن حول التطبيق الفعلي.
تُستخدم وصلات التمدد القماشية بشكل شائع لأن مجاري الهواء الصناعية يمكن أن تكون كبيرة للغاية وليست دائماً دائرية.
يجب أن يتلقى المصنع أبعاد مجرى الهواء الفعلية بدلاً من وصف اسمي.
| نوع مجرى الهواء | المعلومات المطلوبة |
|---|---|
| دائري | القطر الداخلي أو الخارجي |
| مستطيل | العرض × الارتفاع |
| مربع | أبعاد الجانب |
| وصلة انتقالية | أبعاد كلا الطرفين والشكليات الهندسية للوصلة الانتقالية |
| غير منتظم | رسم أو مخطط أبعاد |
تتطلب الوصلات المستطيلة اهتمامًا خاصًا بالأركان. لا تتشوه الأجزاء المستقيمة والأركان بشكل متماثل عند تحرك المجرى، لذلك يجب تصميم هندسة الأركان هندسيًا بدلاً من التعامل معها كامتداء للحزام المستقيم.
بالنسبة للتركيبات القائمة، يجب أن تدعم الصور الفوتوغرافية الأبعاد، ولكن لا ينبغي أن تحل محل الرسم البعدي.
المسافة المتاحة بين نقطتي التثبيت لها تأثير مباشر على قدرة الحركة.
يُطلق على هذا البعد عادة اسم:
يعطي المدى المرن الأوسع عمومًا المادة مساحة أكبر للتشوه، بينما يمكن للمدى القصير جدًا أن يزيد من الإجهاد في الحزام.
ومع ذلك، فإن مجرد زيادة عرض الحزام ليست هي الحل دائمًا. إذ يمكن أن تؤدي المادة الزائدة إلى حدوث طي أو رفرفة أو تداخل مع المكونات الداخلية.
لذلك يجب مراعاة البعد الصحيح بين الوجهين جنبًا إلى جنب مع الحركة والضغط وهندسة البطانة.
ينبغي دائمًا فصل درجة الحرارة إلى قيمتين على الأقل:
في حالة حدوث درجة حرارة طارئة، يرجى أيضًا تقديم مدتها المتوقعة.
على سبيل المثال، مجرى يعمل باستمرار عند 350°C ولكنه يصل أحيانًا إلى 600°C لعدة دقائق يتطلب تقييمًا للمواد يختلف عن مجرى يعمل باستمرار عند 600°C.
تكون وصلة التمدد القماشية للحرارة العالية عادةً عبارة عن نظام حراري متعدد الطبقات. قد لا يكون غشاء الكتامة المرن معرضًا بشكل مباشر لدرجة حرارة العملية الكاملة.
بدلاً من ذلك، قد يشتمل الهيكل على:
ينشئ هذا الترتيب تدرجًا في درجات الحرارة عبر الوصلة.
من الأخطاء الشائعة تحديد ما يلي فقط:
“نحن بحاجة إلى قماش مقاوم لدرجة حرارة 800°C.”
هذا لا يوفر معلومات هندسية كافية.
لا يزال المصنع بحاجة إلى معرفة ما إذا كانت درجة الحرارة 800°C مستمرة أم متقطعة أم حالة طارئة، وما إذا كانت الوصلة معرضة مباشرة لتدفق الغاز أو الإشعاع أو مجاري الهواء المعزولة.
يؤثر الضغط على كل من متطلبات الإحكام والسلوك الميكانيكي.
تعمل أنظمة القنوات الصناعية غالباً عند ضغوط أقل بكثير من ضغوط أنابيب العمليات، وهذا أحد الأسباب التي تجعل الوصلات القماشية مستخدمة على نطاق واسع في هذه التطبيقات. وتصنف التوجيهات الصناعية الوصلات القماشية عموماً كمكونات منخفضة الضغط.
ومع ذلك، فإن اتجاه الضغط مهم.
يدفع الضغط الموجب العنصر المرن إلى الخارج.
قد تشمل اعتبارات التصميم ما يلي:
يسحب الضغط السالب القماش إلى الداخل باتجاه القناة.
يمكن أن يزيد هذا من خطر:
لذلك، قد تتطلب قنوات الضغط السالب الكبير بطانات مناسبة أو ترتيبات دعم.
لا ينبغي أبداً التعامل مع "الهواء" و"غاز المداخن" كأوساط متكافئة.
يمكن أن تتغير توافقية المواد بشكل كبير اعتماداً على ما تحمله القناة.
تشمل المعلومات المفيدة ما يلي:
تُستخدم وصلات التمدد غير المعدنية على نطاق واسع مع الأوساط الغازية بما في ذلك الهواء الساخن وغاز المداخن والغازات العدوانية كيميائياً، ولكن يجب اختيار بنية المادة المرنة للخدمة المحددة.
قد لا يبدو الغاز شديد التآكل عند درجة حرارة التشغيل ولكنه قد يصبح أكثر عدوانية بكثير عندما تتكثف الرطوبة.
بالنسبة لتطبيقات غاز المداخن، يجب توفير:
يمكن أن تؤثر هذه الظروف على كل من أغشية الإحكام وطبقات الحماية الداخلية.
لا تكتفِ بتحديد "الحركة الإجمالية" فقط.
ينبغي تصميم الوصلة بناءً على اتجاه الإزاحة.
مثال على بيانات الحركة المفيدة:
الانضغاط المحوري: 25 مم
التمدد المحوري: 10 مم
الحركة الجانبية: ±30 مم
الحركة الزاوية: 2°
يمكن للوصلات القماشية استيعاب الحركة المحورية والجانبية والزاوية، وتعد القدرة على التعامل مع الحركة المركبة ضمن طول مجرى مدمج نسبياً إحدى مزاياها الرئيسية.
تتحرك وصلتا مجرى الهواء إحداهما نحو الأخرى.
تتحرك نقطتا التثبيت مبتعدتين إحداهما عن الأخرى.
ينزاح أحد الجانبين بشكل عمودي على خط منتصف مجرى الهواء.
تدور أسطح التوصيل بالنسبة لبعضها البعض.
تحدث عدة حركات في الوقت نفسه.
تعتبر الحالة الأخيرة شائعة في تركيبات المصانع الفعلية، وينبغي تحديدها بوضوح أثناء عملية الاختيار.
حجم الحركة وحده لا يكفي.
يمكن أن يؤثر عدد وتكرار دورات التشغيل أيضاً على إجهاد المادة والعمر التشغيلي.
مراعاة ما إذا كان النظام:
إن الوصلة التي تتعرض لدورة حرارية رئيسية واحدة كل شهر تختلف جوهرياً عن الوصلة التي تتعرض لحركة دورية مستمرة.
غالباً ما يُغفل ذكر سرعة الغاز في بيانات طلبات عروض الأسعار (RFQ)، ولكن يمكن أن يكون لها تأثير كبير على عمر القماش.
يمكن أن يسبب التدفق عالي السرعة ما يلي:
تتضمن تصاميم الوصلات القماشية الصناعية غالباًبطانات مخصصة للتحكم في الاضطراب وحماية حزام القماش من ظروف التدفق.
يمكن لغبار الأسمنت، والرماد المتطاير، وجسيمات الفرن، والمواد الصلبة الأخرى أن تلحق الضرر بسرعة بالنسيج المرن إذا اصطدمت به باستمرار.
إذا كانت المادة الجسيمية موجودة، أخبر الشركة المصنعة بما يلي:
قد تتطلب التطبيقات الكاشطة بطانة داخلية، أو مادة مقاومة للتآكل للوجه الساخن، أو حاجزاً للتراكم.
يجب أن يأخذ اختيار المواد في الاعتبار المواد الكيميائية بشكل مستقل عن درجة الحرارة.
تشمل المخاوف المحتملة ما يلي:
يختلف السلوك الكيميائي لكل من النسيج المطلي بـ PTFE، والنسيج المطلي بالسيليكون، ونسيج الألياف الزجاجية غير المعالج اختلافاً كبيراً.
يعتمد الاختيار الصحيح على الجمع بين درجة الحرارة والبيئة الكيميائية بدلاً من المقاومة الكيميائية وحدها.
لا ينبغي اختيار بنية المادة إلا بعد تحديد ظروف التشغيل.
| عائلة المواد | الوظيفة المحتملة | عوامل الاختيار الرئيسية |
|---|---|---|
| نسيج الألياف الزجاجية | طبقة تقوية أو نسيج مقاوم للحرارة | درجة الحرارة، والقوة، والنسيج |
| ألياف زجاجية مطلية بالسيليكون | طبقة واقية أو مانعة للتسرب مرنة | درجة الحرارة، والمرونة، والبيئة |
| نسيج مطلي بـ PTFE | حاجز غاز مقاوم للمواد الكيميائية | كيمياء العملية ودرجة الحرارة |
| نسيج السيليكا | حماية من درجات الحرارة العالية | درجة حرارة الوجه الساخن والتعرض الحراري |
| طبقة العزل | التحكم في التدرج الحراري | درجة حرارة العملية ودرجة الحرارة المطلوبة للوجه البارد |
| شبكة معدنية أو بطانة | الحماية الميكانيكية وحماية التدفق | السرعة، والتآكل، والجزيئات |
تعمل BSTFLEX مع العديد من أنظمة الأقمشة ذات درجات الحرارة العالية، مما يسمح بمطابقة هيكل الوصلة مع ظروف حرارية وعملياتية مختلفة.
لا تُعد وسادة العزل مطلوبة تلقائيًا في كل وصلة تمدد.
يتم أخذها في الاعتبار عادةً عندما يجب خفض درجة حرارة العملية قبل وصولها إلى طبقات الإغلاق المرنة الخارجية.
يعتمد تصميمها على:
يجب أن تظل الوسادة مرنة بما يكفي للسماح للوصلة بالتحرك مع الحفاظ على حماية حرارية كافية.
يمكن أن تكون البطانة واحدة من أهم المكونات في خدمات القنوات الشاقة.
قد يتضمن غرضها ما يلي:
تدرج إرشادات الصناعة بشكل خاص اختيار البطانة، وارتفاع التباعد، والأبعاد من الوجه إلى الوجه كمتغيرات مهمة في تصميم وصلات التمدد القماشية.
عزل القناة المحيط مهم أيضًا.
إذا كانت القناة معزولة خارجيًا، يمكن لهذا العزل أن يغير توزيع درجة الحرارة حول إطار وصلة التمدد والحزام المرن.
يجب أن يعرف المصنع:
يجب تثبيت العنصر المرن بإحكام دون التسبب في إجهاد موضعي يؤدي إلى تلف الحزام.
تشمل الترتيبات الشائعة:
بالنسبة لمشاريع الاستبدال، يُرجى توفير:
يمكن تصميم إطارات وصلات التمدد القماشية للتوصيل باللحام أو بالمسامير اعتمادًا على التطبيق.
لا تفترض أن وصلة التمدد يمكنها تصحيح خطأ التركيب تلقائيًا وبدون حدود.
إذا كان هناك عدم محاذاة معروف، فيجب الإفصاح عنه كجزء من متطلبات الحركة قبل التصنيع.
تحذر إرشادات التركيب الصادرة عن الشركات المصنعة المعتمدة لوصلات التمدد تحديدًا من أنه يجب أن يظل عدم المحاذاة ضمن حدود التصميم المتفق عليها ما لم يكن مدرجًا بشكل متعمد في تصميم الوصلة.
يفرض التركيب الخارجي متطلبات إضافية قد لا تكون موجودة داخل المنشأة.
ويمكن أن تشمل هذه المتطلبات:
لذلك، يجب اختيار الغطاء الخارجي بناءً على ظروف العملية والبيئة المحيطة معًا.
تختلف عملية الاختيار بين مشروع جديد وعملية استبدال.
يمكن تصميم الوصلة هندسيًا جنبًا إلى جنب مع:
لا تقم بانسخ الوصلة القديمة ببساطة إذا كانت قد تعطلت قبل الأوان.
قبل الاستبدال، تحقق من الآتي:
تؤكد إرشادات الاستبدال المقدمة من الشركات المصنعة ذات الخبرة أيضًا على مراجعة المواصفات الأصلية وسجل التشغيل بدلاً من إعادة إنتاج تصميم تالف تلقائيًا.
| ظروف التشغيل | سؤال التصميم | استجابة التصميم الممكنة |
|---|---|---|
| درجة حرارة غاز عالية | هل يمكن للطبقات الخارجية تحمل درجة حرارة العملية؟ | إضافة عزل ومواد مناسبة للوجه الساخن |
| حركة جانبية كبيرة | هل يتوفر نطاق مرن كافٍ؟ | تحسين عرض الحزام وهندسة الوصلة |
| سرعة غاز عالية | هل سيتعرض القماش للاضطراب بشكل مباشر؟ | ضع في اعتبارك البطانة الداخلية |
| غبار كاشط | هل ستصطدم الجسيمات بالعنصر المرن؟ | إضافة حماية من التآكل أو بطانة |
| غاز رطب مسبب للتآكل | هل التكثيف عدواني كيميائيًا؟ | اختيار غشاء إحكام متوافق |
| ضغط سلبي | هل يمكن سحب القماش إلى الداخل؟ | تقييم البطانة وهندسة الدعم |
| تركيب خارجي | هل ستتعرض الوصلة للعوامل الجوية والأشعة فوق البنفسجية؟ | اختيار غطاء خارجي مناسب |
| دورة متكررة | كم مرة تتكرر الحركة؟ | تقييم إجهاد المواد والهندسة |
ظروف التشغيل:
أولويات الاختيار:
يجب أن يركز التصميم على الحماية من التآكل، والعزل ضد درجات الحرارة العالية، وسلوك الضغط السالب، وتصميم الزوايا، وتوفير مساحة كافية للحركة. قد يكون وجود بطانة داخلية أمراً مهماً لحماية الحزام المرن من الغاز المحمل بالأتربة.
ظروف التشغيل:
أولويات الاختيار:
قد تكون المرونة ومقاومة الاهتزاز أكثر أهمية من حزمة العزل الثقيلة. ومع ذلك، يجب مراعاة رفرفة الحزام وتدفق الهواء الموضعي حول وصلة المروحة.
ظروف التشغيل:
أولويات الاختيار:
قد تكون المقاومة الكيميائية لطبقة منع تسرب الغاز أكثر أهمية من القدرة على تحمل درجات الحرارة القصوى. يجب مراجعة درجات حرارة التكثيف والسطح البارد بعناية.
تبدأ العديد من مشاكل وصلات التمدد قبل التصنيع.
تجنب أخطاء المواصفات التالية:
للحصول على أسرع تقييم فني، أرسل المعلومات التالية مع استفسارك:
| التطبيق | محطة طاقة، مصنع أسمنت، فرن، مروحة، غلاية، نظام عادم أو معدات أخرى |
| الشكل | دائري، مستطيل، مربع أو خاص |
| الأبعاد | القطر أو العرض × الارتفاع |
| وجهًا لوجه | طول الوصلة المركبة |
| درجة حرارة التشغيل | القيمة المستمرة |
| الحد الأقصى لدرجة الحرارة | أقصى قيمة والمدة |
| الضغط | موجب أو سالب، قيم التشغيل والتصميم |
| وسط العملية | تركيب الغاز والرطوبة |
| الحركة | الضغط المحوري، والتمديد، والجانبي، والزاوي |
| سرعة الغاز | سرعة تدفق التشغيل إن كانت معروفة |
| الجسيمات | الغبار، أو الرماد، أو المواد الصلبة الكاشطة |
| البيئة | داخلي أو خارجي |
| الكمية | نموذج أولي، أو استبدال، أو كمية الإنتاج |
| الرسم | PDF أو CAD أو رسم تخطيطي للأبعاد |
ينبغي تصميم وصلات التمدد القماشية الصناعية حول نظام القنوات بدلاً من اختيارها كمكونات نسيجية عامة.
يمكن لـ BSTFLEX تقييم الإنشاءات المخصصة لقنوات الهواء الساخن والعادم وغازات العادم بناءً على درجة حرارة التشغيل للعميل وضغطه وحركته وتركيب الغاز والمجسمات والمتطلبات البيئية.

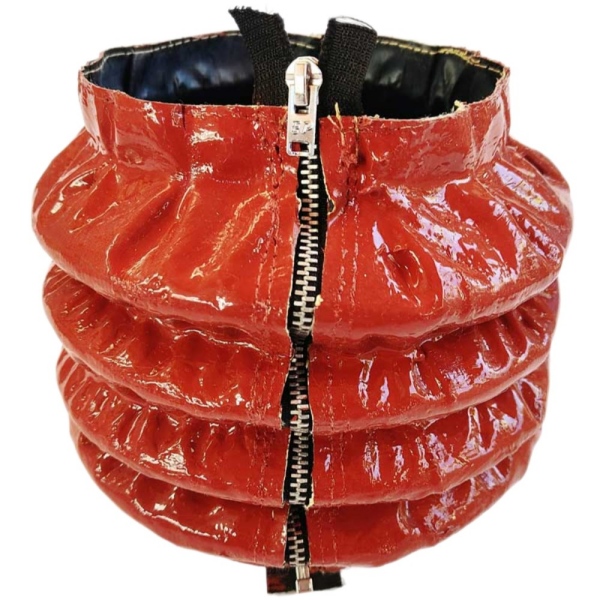

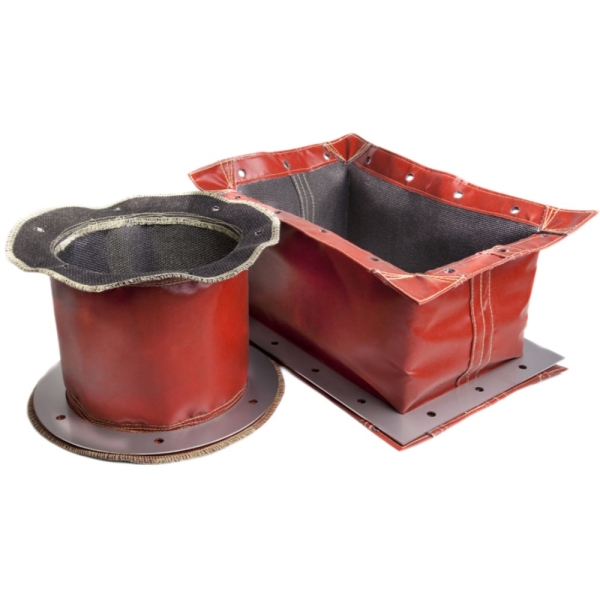

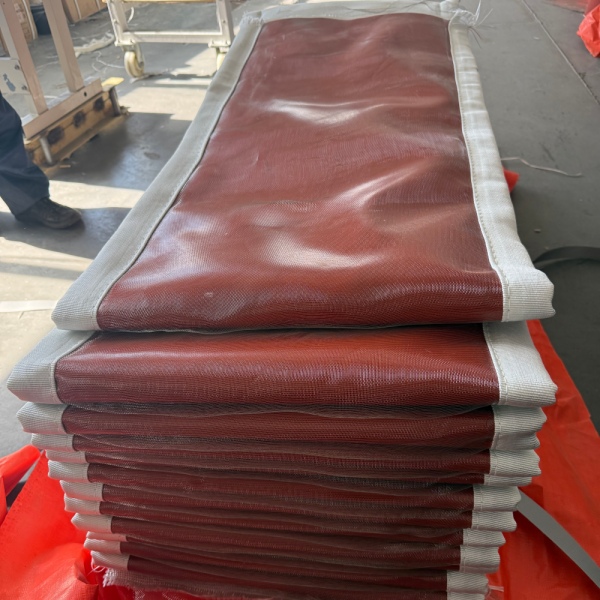

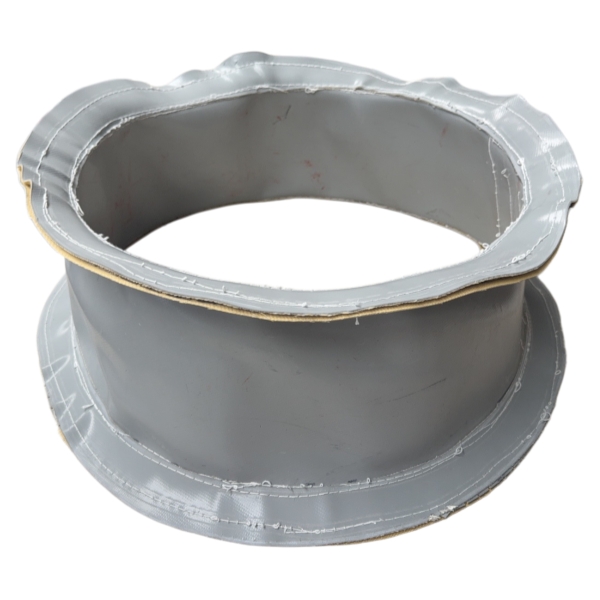

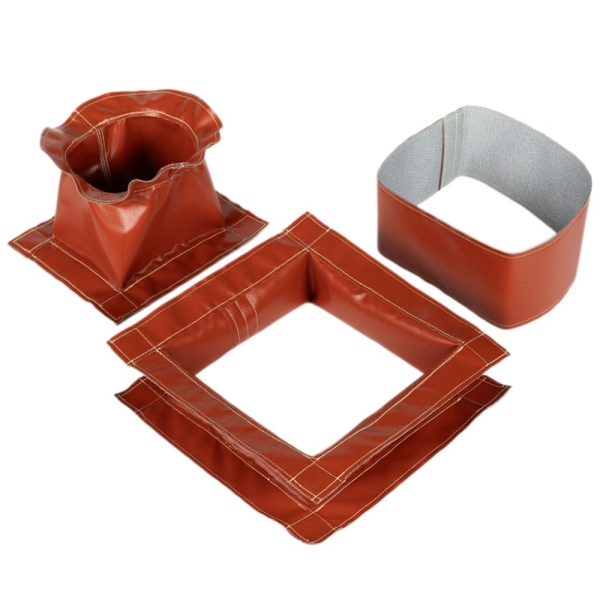

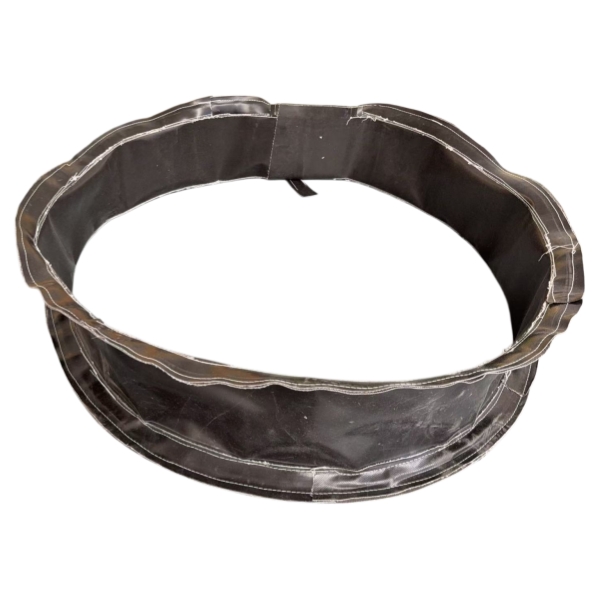

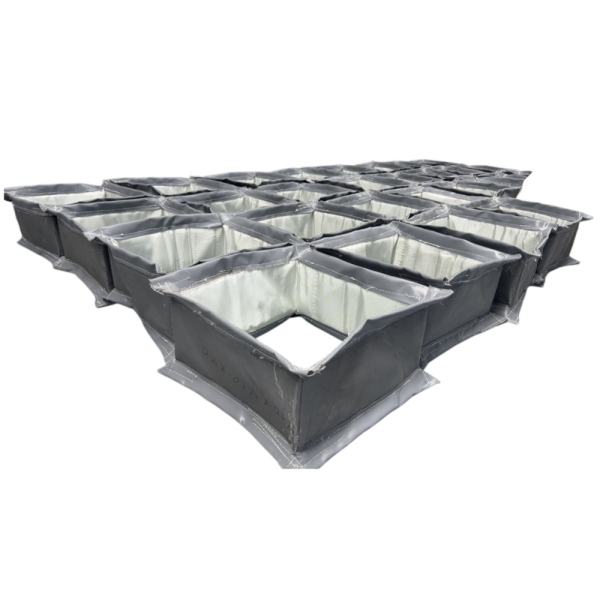

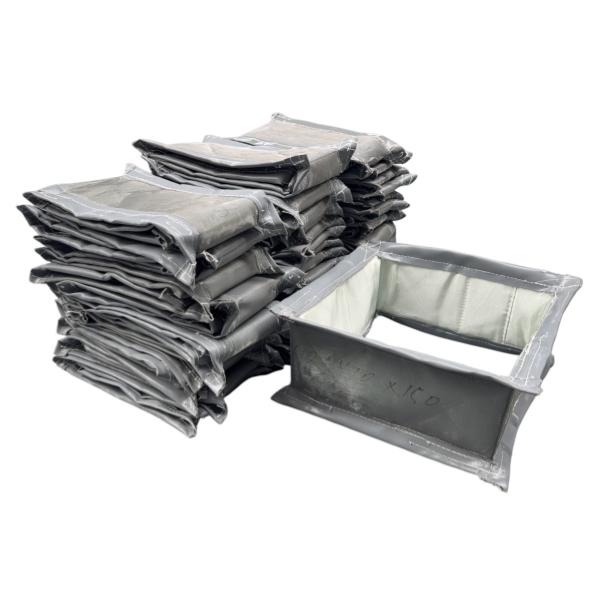

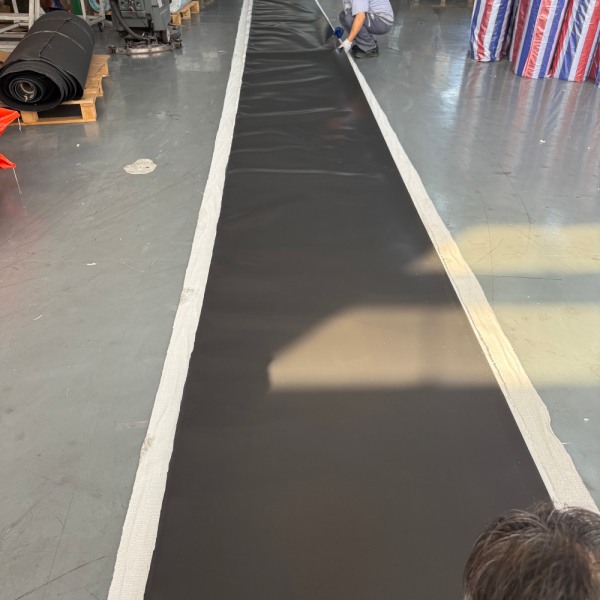

تشمل الحلول المتاحة الوصلات الدائرية والمستطيلة والمخصصة لـ وصلات التمدد القماشية للقنوات، مع تصميمات مرنة باستخدام أقمشة تقنية وأقمشة مطلية وطبقات مانعة للتسرب وعزل ومكونات واقية حسب ما يتطلبه التطبيق.
راجع صفحة منتج BSTFLEX Non Metallic Fabric Expansion Joint للحصول على معلومات التصنيع المخصص.
للحصول على عرض سعر مخصص، يُرجى تقديم حجم القناة، والطول من الوجه إلى الوجه، ودرجة الحرارة العادية والقصوى، وضغط التشغيل، وغاز العملية، والحركة المحورية، والحركة الجانبية، وسرعة الغاز، والرسومات المتاحة.
