واقيات الفلنجات من الفولاذ المقاوم للصدأ

واقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ لأنظمة الأنابيب الصناعية

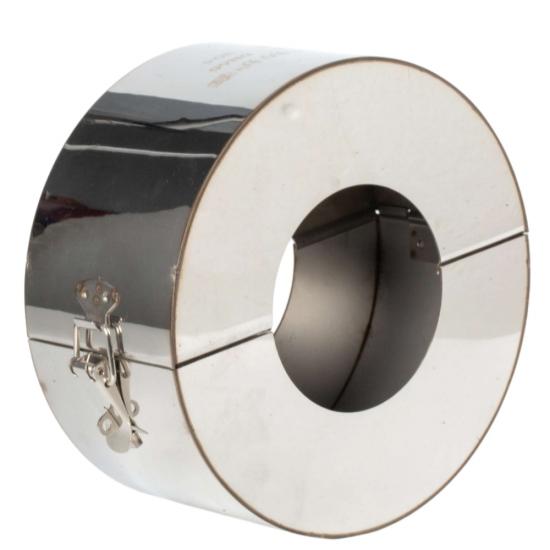

واقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ من BSTFLEX هي أغطية حماية معدنية قابلة للإزالة مصممة لتناسب وصلات الفلنجات الصناعية. يستخدم الواقي هيكلاً مشكلاً من الفولاذ المقاوم للصدأ مع ألواح جانبية حلقية حول فتحات الأنابيب، بالإضافة إلى قسم فتح مفصلي وقفل من الفولاذ المقاوم للصدأ لتسهيل التركيب والوصول لأغراض الصيانة.

يوفر هذا التصميم تغطية خارجية أوسع من واقي الشريط مفتوح الجوانب، وهو مناسب للمشاريع التي تتطلب غطاءً معدنياً أكثر إغلاقاً حول مجموعة الفلنجة. يتم تحديد حجم كل واقي وفقاً لهندسة الفلنجة الفعلية، وقطر الأنبوب، ومساحة التركيب المتاحة.

هذه المنتجات هي جزء منأغطية حماية الفلنجات والصمامات من BSTFLEXنطاق.

هيكل معدني كامل التغطية

يحيط جسم الواقي بالجزء الخارجي من وصلة الفلنجة، بينما تمتد الألواح الجانبية الحلقية إلى الداخل حول فتحات الأنابيب. تساعد هذه الهندسة في تغطية محيط الفلنجة والمناطق الجانبية للمجموعة.

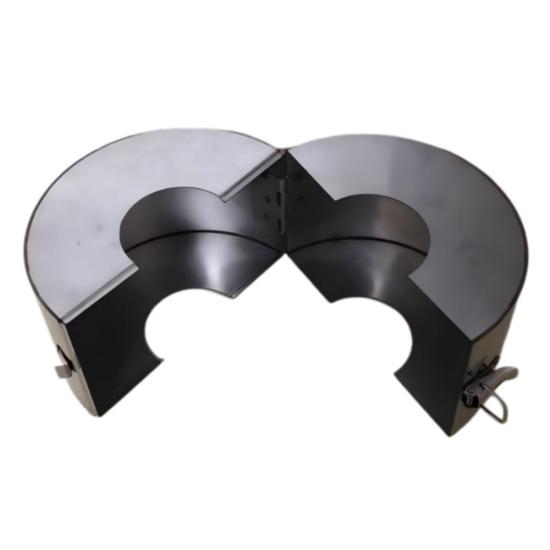

المنتج مقسم بحيث يمكن فتحه حول الوصلة المثبتة. تسمح مفصلة على أحد الجوانب بفتح الجسم، بينما يقوم قفل من الفولاذ المقاوم للصدأ بتأمين الواقي بعد وضعه في مكانه.

تعتمد الأبعاد النهائية والتغطية على القطر الخارجي للفلنجة، وعرض الوصلة المجمعة، والقطر الخارجي للأنبوب، وبروز البراغي، والخلوص للمعدات المحيطة.

هيكل المنتج

تحديد الحجم المخصص لمعايير الفلنجات المختلفة

لا ينبغي اختيار واقيات الفلنجات بناءً على الحجم الاسمي للأنبوب فقط. يمكن أن تختلف معايير الفلنجات وتصنيفات الضغط في الأقطار الخارجية، والسماكات، وترتيبات البراغي.

للحصول على عرض سعر، يرجى تقديم معيار الفلنجة، والحجم الاسمي، وتصنيف الضغط، وأبعاد الوصلة الفعلية. في حال عدم اتباع الفلنجة لمعيار HG/T 20592، يرجى إرسال معيار ANSI أو ASME أو DIN أو EN أو JIS أو أي معيار آخر معمول به مع الرسم الهندسي ذي الصلة.

تشمل الأبعاد المفيدة القطر الخارجي للفلنجة، والعرض الإجمالي المجمع، والقطر الخارجي للأنبوب، وبروز البراغي والصواميل، وقيود التركيب القريبة.

التطبيقات الصناعية

تُستخدم واقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ في بيئات الأنابيب الصناعية حيث تتطلب حماية خارجية متينة للفلنجات. تأتي استفسارات المشاريع النموذجية من مصانع المعالجة الكيميائية، والمرافق الصيدلانية، وأنظمة توليد الطاقة، وغيرها من تركيبات أنابيب العمليات.

بالنسبة للبخار، أو الملح المنصهر، أو ظروف الخدمة الشاقة الأخرى، يرجى تقديم وسيط العملية، ودرجة حرارة التشغيل، والضغط مع الاستفسار. يجب مراجعة اختيار المادة وهيكل الواقي مقابل ظروف الخدمة الفعلية بدلاً من افتراضها من اسم المنتج وحده.

الفرق بين واقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ والواقيات من نوع الشريط

توفر BSTFLEX أيضاًواقيات الفلنجات من نوع الحزام المصنوعة من الفولاذ المقاوم للصدأ. يحيط التصميم من نوع الحزام بمحيط الفلنجة مع ترك الجوانب أكثر انفتاحاً.

يتضمن المنتج الموصوف في هذه الصفحة ألواحاً جانبية حول فتحات الأنابيب، وبالتالي يوفر هندسة غطاء أكثر انغلاقاً. يجب اختيار هذه المنتجات وفقاً للتغطية المطلوبة، ومساحة التثبيت المتاحة، ومواصفات المشروع.

التركيب

يجب إجراء التركيب فقط عندما تكون وصلة الأنابيب في حالة آمنة ووفقاً لإجراءات العمل المعتمدة في الموقع.

1. افتح المزلاج وقم بتدوير جسم الواقي ليفتح عند المفصلة.
2. ضع الواقي حول مجموعة الفلنجة.
3. تحقق من الخلوص حول الأنبوب، والبراغي، والعزل، والمعدات المجاورة.
4. أغلق جسم الواقي وقم بتأمين مزلاج الفولاذ المقاوم للصدأ.
5. تأكد من أن الغطاء موضوع بشكل صحيح ولا يتداخل مع المعدات المجاورة.

لا ينبغي إجبار الغطاء على فلنجة ذات حجم غير صحيح. أثناء الفحص الدوري، تحقق من الجسم والمفصلة والمزلاج بحثاً عن أي تشوه أو تلف أو تآكل قبل إعادة الاستخدام.

ملاحظات هامة حول التطبيق

واقي الفلنجة المصنوع من الفولاذ المقاوم للصدأ هو غطاء حماية خارجي. إنه ليس مشبك إصلاح يحتفظ بالضغط ولا يحل محل حشية الفلنجة أو البراغي أو إجراءات صيانة الأنابيب.

إذا كان التطبيق يتطلب بشكل خاص تشتيت الرذاذ، أو منع الضباب، أو هيكلاً شبكياً داخلياً، أو أداءً معتمداً كدرع للرذاذ، فيجب ذكر هذه المتطلبات في الاستفسار. قد يكون تكوين واقي الفلنجة المبطن بالشبك أكثر ملاءمة اعتماداً على مواصفات المشروع.

الأسئلة الشائعة

ما هي المعلومات المطلوبة لتصنيع واقي فلنجة مخصص من الفولاذ المقاوم للصدأ؟

قدم معيار الفلنجة، والحجم الاسمي، وتصنيف الضغط، والقطر الخارجي للفلنجة، والعرض المجمع، والقطر الخارجي للأنبوب، والكمية المطلوبة. يوصى بتقديم رسومات وصور فوتوغرافية للتركيبات غير القياسية.

هل يمكن صنع واقيات الفلنجات من الفولاذ المقاوم للصدأ لفلنجات ANSI أو DIN أو JIS؟

نعم، يمكن مراجعة المقاسات المخصصة عند توفير معيار الفلنجة والأبعاد الصحيحة. يجب تأكيد أبعاد الواقي من الوصلة الفعلية أو رسم الفلنجة المعتمد.

هل هذه الواقيات هي نفسها دروع رذاذ الفلنجات الشبكية المصنوعة من الفولاذ المقاوم للصدأ؟

لا. يتم تعريف هذا المنتج من خلال غلافه المعدني المشكل بالكامل. تتضمن دروع الرذاذ المبطنة بالشبك هيكلاً شبكياً داخلياً إضافياً ويجب التعامل معها كتكوين منتج منفصل.

هل واقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ قابلة للإزالة؟

نعم. يسمح الجسم المفصلي وإغلاق المزلاج بفتح الواقي وإزالته أثناء الفحص والصيانة المخطط لهما.

هل يمكن استخدام نفس الواقي على صمام؟

تتطلب حماية الصمام عادةً اعتباراً منفصلاً لجسم الصمام، ووصلات الفلنجة، والمقبض أو المشغل. يمكن استخدام واقيات الفلنجات الفردية على وصلات الصمامات، بينما تتطلب حماية الصمام الكاملة تصميماً مخصصاً.

اطلب عرض سعر لواقي فلنجة مخصص من الفولاذ المقاوم للصدأ

أرسل إلى BSTFLEX رسم الفلنجة الخاص بك، والمعيار، والحجم، وتصنيف الضغط، والأبعاد المقاسة. قم بتضمين وسيط العملية، ودرجة حرارة التشغيل، والضغط، والكمية المطلوبة، وأي متطلبات للمواد أو الوثائق.

بالنسبة للتركيبات غير القياسية، أرفق صوراً أمامية وجانبية تظهر الوصلة الكاملة والمعدات المحيطة.

اطلب عرض سعر لواقيات الفلنجات المصنوعة من الفولاذ المقاوم للصدأ أو أرسل رسوماتك ومواصفاتك عبر البريد الإلكتروني إلى sales@pkfiresleeve.com.
