واقيات الفلنجات من نوع الشريط المصنوعة من الفولاذ المقاوم للصدأ

واقيات الفلنجات من نوع الشريط المصنوعة من الفولاذ المقاوم للصدأ للوصلات الصناعية

واقيات الفلنجات من نوع الشريط المصنوعة من الفولاذ المقاوم للصدأ من BSTFLEX هي أغطية معدنية قابلة للإزالة توضع حول المحيط الخارجي لوصلة الفلنجة المثبتة بمسامير. يوفر هيكل الشريط مفتوح الجوانب بديلاً عن الغلاف الكامل المزود بألواح جانبية حلقية. يعمل قفل من الفولاذ المقاوم للصدأ على تثبيت الشريط ويسمح بفتحه للإزالة أثناء الفحص والصيانة المجدولين.

يتميز التصميم الموضح بهيكل من الفولاذ المقاوم للصدأ المشكل، وألسنة حواف، وقفل إغلاق. تتم مراجعة كل استفسار مقابل أبعاد الفلنجة، وخلوص التركيب، ومتطلبات المواد، ووظيفة الحماية المقصودة.

جزء منمجموعة أغطية حماية الفلنجات والصمامات، يتم تحديد واقيات نوع الشريط هذه حسب هندسة الوصلة بدلاً من حجم الأنبوب الاسمي وحده.

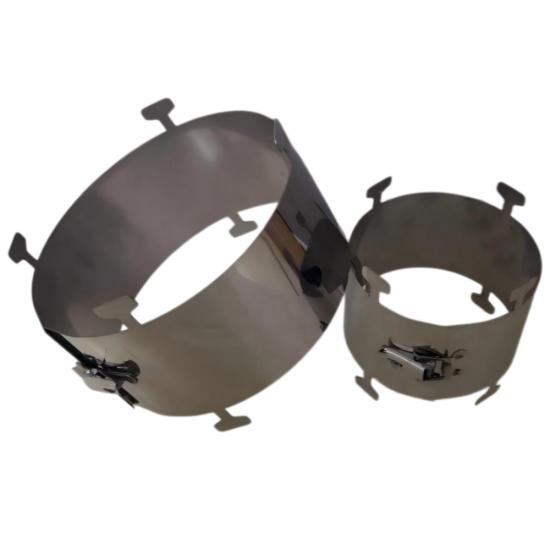

هيكل مفتوح الجوانب مع قفل إغلاق قابل للإزالة

شريط معدني حول محيط الفلنجة

يحيط الشريط المنحني بالجزء الخارجي من مجموعة الفلنجة. على عكس غطاء الفلنجة كامل الإغلاق، لا يتضمن هذا التصميم ألواح نهاية حلقية حول فتحات الأنابيب. يحدد قطر الشريط وعرضه المنطقة المغطاة، لذا يجب أن يتناسب كلا البعدين مع الوصلة الفعلية.

تفاصيل الحواف المشكلة

يتضمن التصميم المرجعي ألسنة مشكلة على طول حواف الشريط. يجب التحقق من ترتيب الألسنة النهائي والخلوص المحيط مقابل ملف تعريف الفلنجة، ومواضع المسامير، ورسم التركيب.

الوصول للصيانة المخطط لها

يمكن تحرير القفل لفتح الغطاء وإزالته عندما يتم تأمين الوصلة للفحص. يتم تركيب الواقي خارجيًا؛ ولا يتم إدخاله بين أوجه الفلنجة ولا يحل محل الحشية أو مسامير الفلنجة.

مواصفات البناء والطلب

حدد المادة للتجميع الكامل

حدد درجة الفولاذ المقاوم للصدأ المطلوبة لمشروعك عند طلب عرض أسعار. يجب ذكر متطلبات جسم الشريط، والقفل، وأي مكونات إضافية معًا حتى يمكن مراجعة التجميع الكامل مقابل مواصفات الشراء.

تتطلب طلبات الحصول على درجة معينة، بما في ذلك الفولاذ المقاوم للصدأ 316، تأكيداً كتابياً قبل الطلب. لا ينبغي الاعتماد على المظهر السطحي وحده لتحديد المادة. أدرج أي متطلبات خاصة بتوثيق المادة أو إمكانية تتبعها مع الاستفسار الأولي.

كيفية تحديد حجم شريط الحافة الصحيح

لا يصف الحجم الاسمي للأنبوب الأبعاد الخارجية لتجميعة الحافة المثبتة بمسامير بشكل كامل. لتحديد واقي حافة معدني، قدم معيار الحافة ورسماً أو أبعاداً مقاسة للوصلة في حالتها المجمعة.

بالنسبة للمعايير الأمريكية أو الألمانية أو اليابانية أو غيرها من معايير الحواف، حدد المعيار الدقيق بدلاً من الدولة فقط. في حال اختلاف الرسم عن الوصلة المثبتة، قدم القياسات الفعلية للمراجعة.

مراجعة التطبيق لأنابيب العمليات

تشمل استفسارات المشاريع حماية الحواف لمحطات المعالجة الكيميائية والمرافق الصيدلانية وأنابيب محطات الطاقة. تتطلب مهام البخار والأملاح المنصهرة تحديد وسط العملية وظروف التشغيل قبل اختيار تكوين الواقي.

بالنسبة لتركيبات الصمامات، حدد كل وصلة ذات حافة على حدة وأظهر جسم الصمام أو المقبض أو المشغل في الصور. الشريط المثبت حول حافة واحدة لا يوفر غلافاً كاملاً لجسم الصمام أو آلية التشغيل.

لتطبيقات دروع الرذاذ:اذكر الأداء الوقائي المطلوب وأي متطلبات اختبار في الاستفسار. لا يجب افتراض أن الشريط المعدني الخارجي يوفر انتشاراً معتمداً للضغط أو منعاً للرذاذ أو احتواءً محكماً. يجب إدراج أي شبكة داخلية أو هيكل وقائي إضافي بشكل صريح في المواصفات المتفق عليها.

التركيب والفحص

اجعل الموظفين المصرح لهم يركبون الواقي وفقاً لإجراءات العمل الآمن في الموقع، بما في ذلك العزل وتفريغ الضغط والتبريد عند الحاجة. لا تقترب من تسريب نشط لتركيب أو ضبط غطاء.

افحص الواقي مقابل رسم الوصلة، وافتح الشريط وضعه حول تجميعة الحافة المحددة. تحقق من الخلوص حول المسامير والمعدات المحيطة قبل تعشيق القفل. لا ينبغي إجبار الشريط على اتخاذ وضع معين أو تشويهه للتعويض عن حجم غير صحيح.

أثناء الصيانة المجدولة، افحص الشريط والألسنة والقفل بحثاً عن أي تلف أو تشوه أو تآكل قبل التفكير في إعادة الاستخدام. حافظ على أي أحكام للفحص أو التصريف أو التهوية المطلوبة بموجب التركيب المعتمد.

هذا المنتج عبارة عن واقي خارجي، وليس مشبك إصلاح يحتفظ بالضغط. إنه لا يصلح حشية تالفة أو حافة متضررة أو وصلة مثبتة بمسامير معيبة.

الأسئلة الشائعة

ما الفرق بين الواقي من نوع الشريط وغطاء الحافة كامل الإغلاق؟

يحيط الواقي من نوع الشريط بالمحيط الخارجي لتجميعة الحافة ويترك الجوانب مفتوحة. يضيف التصميم كامل الإغلاق ألواحاً جانبية حلقية حول فتحات الأنابيب. للهيكلين هندسات تغطية مختلفة ويجب اختيارهما وفقاً لمتطلبات التركيب.

هل يمكن لواقي واحد أن يناسب كل حافة بنفس الحجم الاسمي للأنبوب؟

لا تفترض قابلية التبادل. يجب التحقق من معيار الحافة وتصنيف الضغط والقطر الخارجي والعرض المجمع. أرسل أبعاد الوصلة الفعلية عند طلب عرض سعر.

هل تحدد فئة ضغط الحافة تصنيف ضغط الواقي؟

لا. يحدد تصنيف ضغط الحافة وصلة الأنابيب. ولا يحدد الأداء الوقائي للواقي الخارجي. يجب تحديد أي اختبار مطلوب لدروع الرذاذ بشكل منفصل لتكوين الواقي الكامل.

هل يوفر واقي الحافة من نوع الشريط هذا عزلاً حرارياً؟

هيكل الشريط المعدني الموصوف هنا ليس غطاء عزل قابلاً للإزالة. للاحتفاظ بالحرارة وتغطية الصمامات المعزولة، راجع أغطية عزل الصمامات القابلة للإزالةالخاصة بنا. حدد العزل الحراري وحماية الرذاذ كمتطلبات منفصلة.

ما الذي يجب تضمينه في استفسار عن دروع رذاذ الحواف المصنوعة من الفولاذ المقاوم للصدأ؟

قدّم رسم الحافة، ووسط المعالجة، وظروف التشغيل العادية والقصوى، والتغطية المطلوبة، ومعايير الأداء. حدد أي بناء داخلي، أو سجلات فحص، أو وثائق اختبار يتطلبها المشروع حتى يمكن مراجعة التجميع المقترح قبل الشراء.

طلب عرض سعر لواقيات الحواف المصنوعة من الفولاذ المقاوم للصدأ حسب الطلب

أرسل إلى BSTFLEX معيار الحافة، والحجم، وتصنيف الضغط، والأبعاد المقاسة، ودرجة المادة المفضلة، والكمية المطلوبة. أرفق صوراً أو رسومات توضح مساحة التثبيت المتاحة، بالإضافة إلى وسط المعالجة ودرجة الحرارة والضغط باستخدام وحدات واضحة.

بالنسبة للمشاريع التي تغطي توصيلات متعددة، قدّم جدولاً للحواف مع رقم تعريف منفصل لكل حجم أو نوع تثبيت. أدرج تاريخ التسليم المطلوب وأي متطلبات خاصة بالشراء أو الفحص أو التوثيق.

طلب عرض سعر لواقي حافة من نوع الشريط المصنوع من الفولاذ المقاوم للصدأ أو أرسل رسوماتك ومواصفاتك عبر البريد الإلكتروني إلى sales@pkfiresleeve.com.
