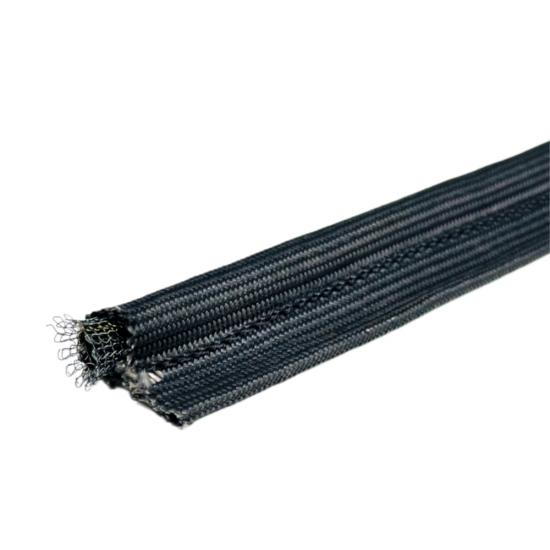

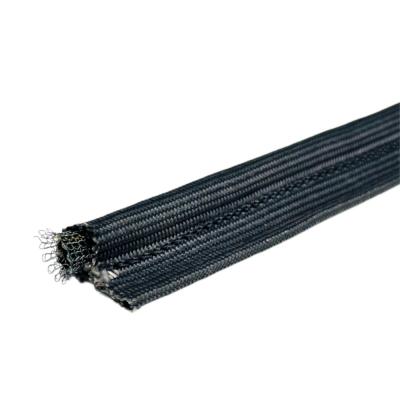

حشية الشرغوف ذات القلب المجوف المصنوعة من الفولاذ المقاوم للصدأ والمغطاة بالألياف الزجاجية هي عبارة عن ملف تعريف مانع للتسرب حراري قابل للانضغاط بدرجة عالية مصمم لأبواب الأفران الصناعية، وألواح الوصول إلى الأفران، والقنوات، والمخمدات، والعلب الحرارية، وغيرها من المعدات التي تتطلب إحكامًا مرنًا حول الفجوات غير المستوية أو المتغيرة.

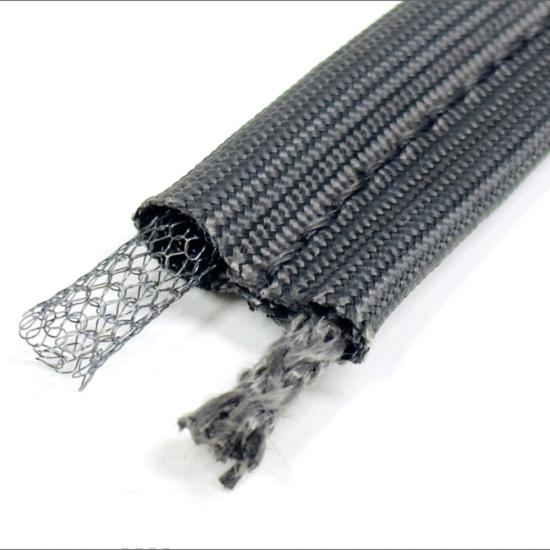

تجمع الحشية بين غطاء خارجي من الألياف الزجاجية المنسوجة وقلب مجوف من الفولاذ المقاوم للصدأ. وعلى عكس القلب المصنوع من شبكة صلبة أو حبل من الألياف الزجاجية، يوفر الهيكل المعدني المجوف انتفاخًا أخف وزنًا وأكثر قابلية للانضغاط، مما يسمح له بالتشوه بسهولة تحت ضغط الإغلاق مع الحفاظ على مرونته المفيدة بعد زوال الحمل.
يفصل تصميمها المكون من البصلة والذيل بين وظيفتي منع التسرب والتركيب. تشكل البصلة المجوفة مانع تسرب ضغط على السطح المقابل، بينما يوفر الذيل المسطح المصنوع من الألياف الزجاجية قسمًا مناسبًا للتثبيت الميكانيكي.
تُصنّع شركة BSTFLEX حشوات ذات قلب مجوف من الألياف الزجاجية بأقطار انتفاخ وعرض ذيل وأطوال وتكوينات جانبية مُخصصة. كما يُمكن تعديل تصميم القلب المجوف المصنوع من الفولاذ المقاوم للصدأ وفقًا لمتطلبات الضغط وهندسة المعدات ومواصفات الشركات المصنعة الأصلية.
النظام (موك):
1دفع:
EXW, FOB, CIF, DDP, FCA, etcميناء الشحن:
Shanghai, Ningboالغطاء من الألياف الزجاجية، حشية من الفولاذ المقاوم للصدأ ذات قلب مجوف على شكل شرغوفهو عبارة عن ملف تعريف صناعي مرن لإحكام الإغلاق مصمم لأبواب الأفران، وألواح الوصول إلى الأفران، والقنوات، والمخمدات، والحجرات الحرارية، وغيرها من المعدات التي يجب أن ينضغط فيها الحشية بسهولة ويتوافق مع أسطح الإحكام غير المنتظمة.
يجمع هذا التصميم بين غطاء خارجي من الألياف الزجاجية المنسوجة وقلب داخلي مجوف من الفولاذ المقاوم للصدأ. يمنح القلب المجوف المصباح بنية أكثر قابلية للانضغاط من العديد من التصاميم ذات القلب الصلب، مع الحفاظ على التعزيز المعدني داخل غلاف الإحكام.
عند إغلاق باب أو لوحة الجهاز، ينضغط الجزء المجوف على السطح المقابل ويتكيف مع تغيرات فجوة الإحكام. ويبقى الذيل المسطح المصنوع من الألياف الزجاجية خارج منطقة الضغط الرئيسية، ويوفر منطقة التثبيت للتركيب الميكانيكي.
شركة بي إس تي فليكس للتصنيعحشوات شرغوف من الألياف الزجاجية ذات قلب مجوفبأقطار مصابيح مخصصة، وعرض ذيل، وأطوال، وتكوينات جانبية لمشاريع إنتاج وصيانة واستبدال مواد منع التسرب الخاصة بالمصنعين الأصليين.
السمة المميزة لهذه الحشية هي هيكلها المعدني المجوف على شكل بصلة.
| عنصر | شركةالتعليمات | وظيفة |
|---|---|---|
| الغلاف الخارجي | نسيج من الألياف الزجاجية المنسوجة | يوفر طبقة نسيجية حرارية خارجية مرنة |
| النواة الداخلية | قلب مجوف من الفولاذ المقاوم للصدأ | يُنتج بصلة مرنة وقابلة للانضغاط بدرجة عالية |
| المصباح | قلب معدني مجوف مغلف بالألياف الزجاجية | يشكل منطقة الختم بالضغط الأساسية |
| ذيل | قماش الألياف الزجاجية | يوفر قسم التثبيت والتثبيت |
يؤدي اللب المجوف إلى تغيير السلوك الميكانيكي لبصلة الشرغوف.
بدلاً من الاعتماد على حبل من الألياف الصلبة أو شبكة معدنية كثيفة، يحتوي الهيكل الداخلي المصنوع من الفولاذ المقاوم للصدأ على منطقة مركزية مفتوحة. عند تطبيق ضغط الإغلاق، يمكن للبصلة أن تنكمش إلى الداخل ويقل ارتفاعها بقوة منخفضة نسبيًا.
وهذا يجعل الحشية مفيدة بشكل خاص في الأماكن التي لا تستطيع فيها أبواب المعدات تطبيق ضغط إغلاق عالٍ أو حيث يجب أن يستوعب مانع التسرب اختلافات كبيرة نسبياً في الأبعاد.
بعد إزالة الحمل، يساعد القلب المصنوع من الفولاذ المقاوم للصدأ المصباح على استعادة شكله الأصلي.
لا يُعد القلب المجوف مجرد نسخة أخف وزناً من القلب الصلب، بل يوفر خصائص ضغط مختلفة.
تشمل المزايا النموذجية ما يلي:
يحتوي النسيج الخارجي المصنوع من الألياف الزجاجية على النواة المعدنية المجوفة ويحميها، كما يشكل ذيل التثبيت المسطح.
يستخدم نسيج الألياف الزجاجية على نطاق واسع في عمليات منع التسرب الصناعية لأنه يجمع بين المرونة والاستقرار الأبعاد ومقاومة درجات الحرارة المرتفعة.
كما يسمح التصميم المنسوج للحشية بمتابعة الزوايا وإطارات الأبواب وغيرها من أشكال المعدات دون إدخال الصلابة المرتبطة بختم معدني بالكامل.
يتم عادةً تحديد هياكل مماثلة من الألياف الزجاجية والفولاذ المقاوم للصدأ ذات النواة المجوفة لدرجات حرارة الخدمة التي تبلغ حوالي 1000 درجة فهرنهايت / 538 درجة مئوية.
تعتمد درجة الحرارة الفعلية القابلة للاستخدام لحشية BSTFLEX على درجة الألياف الزجاجية الدقيقة، وبنية القلب المصنوعة من الفولاذ المقاوم للصدأ، ومادة الخياطة، وظروف الضغط، والجو المحيط.
بالنسبة للتطبيقات التي تعمل بالقرب من الحد الحراري الأعلى، يجب التأكد من درجة الحرارة المستمرة ودرجة الحرارة القصوى ومدة التعرض قبل اختيار المادة النهائية.
قد تستخدم النوى المعدنية المجوفة والصلبة مواد مماثلة من الفولاذ المقاوم للصدأ، لكن سلوكها عند الضغط يختلف.
| ملكية | قلب مجوف من الفولاذ المقاوم للصدأ | قلب صلب من الفولاذ المقاوم للصدأ |
|---|---|---|
| الانضغاطية | أعلى | منخفض إلى متوسط |
| قوة الإغلاق | أقل عموماً | أعلى بشكل عام |
| صلابة البصلة | أكثر ليونة وقابلية للطي | أكثر تنظيماً |
| سكن مؤقت | جيد جدًا | جيد عند اختيار المقاس المناسب |
| الدعم الميكانيكي | يتم توفيرها بواسطة هيكل معدني مجوف | يتم توفيرها بواسطة هيكل معدني أكثر كثافة |
| السبب النموذجي للاختيار | ضغط عالٍ مع قوة إغلاق منخفضة | دعم قوي وضغط متحكم به |
يمكن لكلا التركيبين توفير ضغط ناعم، لكنهما يتصرفان بشكل مختلف.
إن قلب الحبل المصنوع من الألياف الزجاجية غير معدني تمامًا، وتتحدد صلابته إلى حد كبير بكثافة الألياف وبنية الحبل.
يستخدم القلب المجوف المصنوع من الفولاذ المقاوم للصدأ هيكلاً معدنياً يمكن أن ينهار تحت الضغط ويعود إلى وضعه الطبيعي بعد إزالة الحمل.
لذلك، غالباً ما يتم اختيار الهيكل المجوف المصنوع من الفولاذ المقاوم للصدأ عندما تكون المرونة مطلوبة إلى جانب المتانة المعدنية.
ينبغي أن يستند الاختيار بين قلب الفولاذ المقاوم للصدأ المجوف وقلب إنكونيل إلى المتطلبات الميكانيكية والحرارية على حد سواء.
يُعد القلب المجوف المصنوع من الفولاذ المقاوم للصدأ مفيدًا بشكل خاص عندما تكون قابلية الانضغاط وانخفاض قوة الإغلاق من الأولويات.
يمكن اختيار قلب من مادة إنكونيل عندما يتعين على التعزيز المعدني نفسه تحمل ظروف حرارية أكثر قسوة.
ينبغي تقييم مادة اللب وكثافة اللب وهندسة اللب بدلاً من الاختيار بناءً على اسم السبيكة فقط.
هذا التصميم مناسب للتطبيقات التي تتطلب ختمًا حراريًا مرنًا وقابلًا للانضغاط بدرجة عالية.
غالباً ما تتطلب أبواب الأفران الكبيرة حشية يمكنها التعويض عن الاختلافات في محاذاة الباب واستواء الإطار.
أحشية باب فرن مجوفة على شكل شرغوفيمكن أن ينضغط بشكل كبير عند إغلاق الباب، مما يساعد على الحفاظ على الاتصال حول المحيط دون الحاجة إلى قوة إغلاق مفرطة.
يمكن أن تكون هذه الخاصية مفيدة بشكل خاص في الأبواب الكبيرة والأغطية القابلة للإزالة والمعدات التي تتعرض لدورات حرارية متكررة.
تُستخدم حشوات الشرغوف أيضًا حول القنوات والمخمدات ووصلات الألواح حيث قد لا تظل أسطح التزاوج موحدة تمامًا.
يمكن للجزء المجوف من المصباح أن يتكيف مع التغيرات الطفيفة في الأبعاد، بينما يحافظ ذيل التثبيت على إحكام غلق الختم على هيكل المعدات.
بالنسبة لتطبيقات القنوات، يجب مراجعة درجة حرارة الغاز الفعلية والضغط والاهتزاز والبيئة الكيميائية قبل اختيار التصميم النهائي.
أحد الأسباب الرئيسية لاختيار المصباح المجوف هو قدرته على استيعاب سطح تزاوج غير منتظم.
عندما يكون جزء من فجوة الإحكام أصغر من جزء آخر، يمكن أن ينضغط الجزء المنتفخ بمقادير مختلفة على طول الحشية.
يساعد هذا في الحفاظ على اتصال مانع للتسرب بشكل مستمر عبر أسطح المعدات التي ليست مسطحة تمامًا أو موحدة الأبعاد.
يمكن تصميم الهيكل المعدني الداخلي بطرق مختلفة وفقًا لخصائص الضغط المطلوبة.
بحسب التطبيق، يمكن تصنيع النوى المجوفة المصنوعة من الفولاذ المقاوم للصدأ بكثافات شبكية مختلفة أو بهياكل معززة لتغيير:
بإمكان BSTFLEX تقييم البنية الأساسية وفقًا لأبعاد المعدات وضغط الإحكام ومتطلبات العميل.
يُعدّ اختيار المقاس الصحيح أمراً بالغ الأهمية بالنسبة لحشية الشرغوف ذات القلب المجوف.
يجب أن يكون حجم المصباح كبيرًا بما يكفي للحفاظ على التلامس المانع للتسرب، ولكن يجب ألا يتم ضغطه بشكل مفرط عندما يصل الباب أو اللوحة إلى وضع الإغلاق.
بإمكان BSTFLEX تخصيص ما يلي:
| نوع المنتج | الألياف الزجاجيةحشية شرغوف منخفضة اللب |
|---|---|
| الغلاف الخارجي | نسيج من الألياف الزجاجية المنسوجة |
| جوهر | قلب مجوف من الفولاذ المقاوم للصدأ |
| خيار الفولاذ المقاوم للصدأ النموذجي | الفولاذ المقاوم للصدأ 304 |
| حساب تعريفي | بصلة قابلة للانضغاط ذات ذيل مسطح |
| قطر المصباح | مخصص |
| عرض الذيل | مخصص |
| طول | مخصص |
| القدرة على تحمل درجات الحرارة | يعتمد ذلك على نوع الألياف الزجاجية، وبنية القلب، وظروف التطبيق. |
| بناء النواة المخصصة | متاح |
| تصنيع المعدات الأصلية | متوفر حسب الرسم أو العينة |
ينبغي النظر في استخدام البناء ذي النواة المجوفة عندما يتطلب التطبيق واحداً أو أكثر مما يلي:
بإمكان شركة BSTFLEX تصنيع قطاعات OEM جديدة بالإضافة إلى حشيات بديلة للأفران والمواقد والقنوات وغيرها من المعدات الحرارية الموجودة.
بالنسبة لمشاريع الاستبدال، يرجى تقديم ما يلي:
يمكن أيضًا استخدام عينة حشية مادية عندما تكون الأبعاد الأصلية أو بنية القلب غير معروفة.
حشية الشرغوف ذات القلب المجوف هي حشية ذات شكل انتفاخي وذيلي، حيث يحتوي الانتفاخ على قلب داخلي مفتوح المركز. في هذا المنتج، يُصنع القلب من الفولاذ المقاوم للصدأ، بينما يُصنع الغطاء الخارجي من الألياف الزجاجية المنسوجة.
تتمثل الميزة الرئيسية في زيادة قابلية الانضغاط. يمكن للهيكل المجوف أن ينضغط بسهولة أكبر تحت ضغط الإغلاق، مما يسمح للحشية بسد الفجوات دون الحاجة إلى نفس القوة التي تتطلبها العديد من الهياكل ذات النواة الأكثر كثافة.
نعم. يستخدم هذا التصميم قلبًا مجوفًا من الفولاذ المقاوم للصدأ. يُعد الفولاذ المقاوم للصدأ من النوع 304 خيارًا شائع الاستخدام، بينما يمكن تقييم تصاميم أخرى ذات قلب معدني لتطبيقات محددة.
بشكل عام، نعم. تم تصميم القلب المجوف لينهار بسهولة أكبر تحت الضغط، بينما ينتج القلب الشبكي الصلب بصلة أكثر صلابة وتماسكًا.
تشمل التطبيقات النموذجية أبواب الأفران الصناعية، وأبواب الأفران، والقنوات، والمخمدات، والأغطية، وألواح الوصول، والحواجز الحرارية.
نعم. يمكن تعديل قطر المصباح، وبنية القلب المعدني، وكثافة الشبكة لتحقيق خصائص ضغط مختلفة.
نعم. يمكن استخدام الرسومات أو الصور أو الأبعاد أو العينات المادية لتطوير ملامح الحشية البديلة.
شركة بي إس تي فليكس للتصنيعغطاء من الألياف الزجاجية، حشوات من الفولاذ المقاوم للصدأ ذات قلب مجوف على شكل شرغوفللأفران، والمواقد، والقنوات، والمخمدات، والحجرات الحرارية، ومعدات الشركات المصنعة الأصلية الصناعية.
أرسل إلينا قطر المصباح، وعرض الذيل، والأبعاد الكلية، والطول المطلوب، ودرجة حرارة التشغيل، وفجوة الإحكام، والكمية للحصول على عرض سعر. كما يمكن استخدام العينات الموجودة أو الرسومات الفنية لتطوير منتجات مخصصة.
استكشف المزيدحشوات شرغوف وأختام شرغوف عالية الحرارةباستخدام الألياف الزجاجية، والسيليكا، والسيراميك، والمنسوجات المطلية، والهياكل ذات النواة الليفية، والهياكل ذات النواة المعدنية.
