المنفاخ المستطيل للسكك الخطية ومسارات الآلات: قياسات الاستبدال

قد تتطابق المنفاخ المستطيل البديل مع عرض الغطاء القديم ومع ذلك يفشل في ملائمة الآلة. قد توضع إطار التثبيت في ارتفاع مختلف، أو قد تعيق تجهيزات التشحيم الطيات، أو قد يشغل الغطاء المضغوط مساحة يحتاجها الطاولة المتحركة. بالنسبة للمسارات الخطية ومسارات الآلات، يجب أن تصف مواصفات الاستبدال عملية التركيب، وليس فقط غطاء القماش السائب.

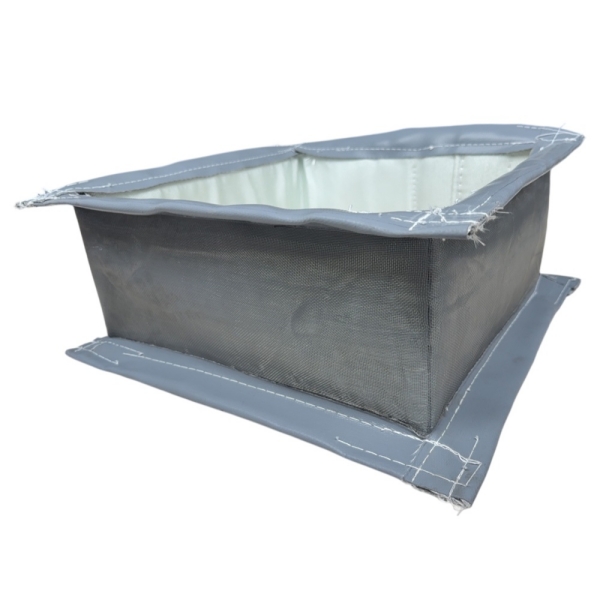

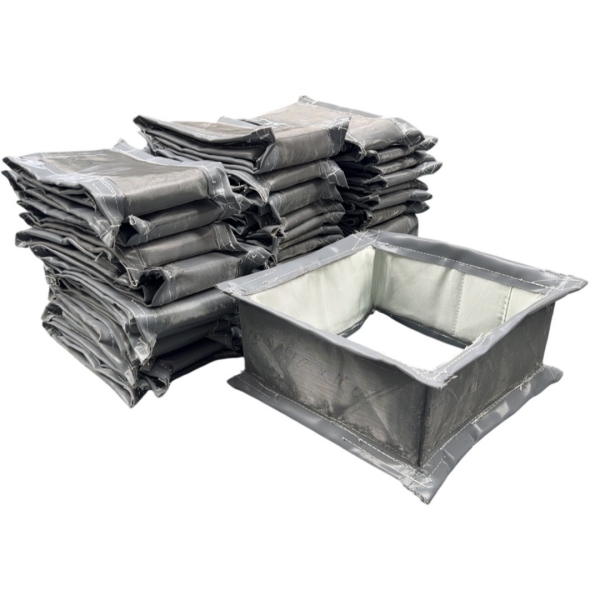

BSTFLEX منفاخ مستطيل مخيط حسب الطلب توفر حماية مرنة لمكونات الآلات المستطيلة ومجموعات الأدلة. يمكن تقييم المقطع العرضي، وأطوال التشغيل، والقماش، والملحقات بناءً على أبعاد المعدات الحالية. يوضح رسم الاستبدال المفيد المساحة المحمية، والخلوص الخارجي، والوصولات في كل طرف.

حدد ترتيب الغطاء قبل أخذ الأبعاد

تأكد أولاً مما إذا كان المنفاخ الموجود يغطي سكة واحدة، أو يمتد عبر سككين متوازيين، أو يحمي مسار صندوقي، أو يحيط بمشغل مستطيل. أظهر أي الأوجه مغطاة وأيها تبقى مفتوحة. إن غطاء المسار ثلاثي الجوانب والمنفاخ المستطيل المغلق تمامًا ليسا متقابلين لمجرد أن عرضه وارتفاعه الإجماليين يبدوان متشابهين.

حدد التثبيت الثابت والتثبيت المتحرك. في بعض التركيبات، ينتهي الغطاء عند العربة بدلاً من إحاطة كتلة المحمل الكاملة. وفي تركيبات أخرى، توجد مكونات إضافية داخل المساحة المحمية. ضع علامة واضحة على هذا الحد بحيث يتم ضبط حجم الفتحة المقترحة للترتيب الفعلي.

قبل القياس اليدوي أو إزالة الغطاء، يجب على الأفراد المخولين عزل الطاقة الخطرة، والتحكم في الطاقة المخزنة، وتأمين المكونات ضد الحركة غير المقصودة وفقاً لإجراءات صيانة الآلة. تحقق من الحالة الآمنة قبل الوصول إلى الآلية.

قم بإعداد ثلاثة مساقط لاستبدال المنفاخ المستطيل

نادراً ما توضح صورة جانبية ما يكفي لإعادة إنتاج غطاء مسار الآلة. قم بإعداد مسقط جانبي، ومقطع عرضي، ومساقط منفصلة لطرفي التثبيت. استخدم نفس الوحدات في كل مكان وقم بتسمية أي أبعاد مقدرة كغير مؤكدة.

حيث يتغير المقطع العرضي على طول الحركة، قم تضمين مقاطع إضافية في المواقع المقيدة. قم بتسمية الصور لتتوافق مع مساقط الرسم بدلاً من الاعتماد على مجموعة صور غير محددة.

قس الفتحة المحمية والمساحة الخارجية بشكل منفصل

بالنسبة لسكة خطية واحدة، سجل ترتيب السكة والعربة مع أي عناصر تدخل في مساحة عمل الغطاء. بالنسبة لغطاء يمتد عبر سككين، أضف مسافة السكة والعرض الإجمالي المحمي. قم بتضمين وصلات التشحيم، وكتل المستشعرات، ورؤوس البراغي، وملحقات الكابلات أينما تؤثر على الخلوص.

ميز بين ثلاث مجموعات من الأبعاد: المكونات التي يتم حمايتها، والفتحة المطلوبة غير المعوقة داخل المنفاخ، وأقصى مساحة متوفرة خارجه. لا تطلق على الثلاثة جميعًا مصطلح "العرض" و"الارتفاع". إذا كان المصنع سيحدد خلوص التشغيل، فوفر أبعاد المكونات الفعلية واذكر هذا المتطلب.

يحتاج الارتفاع إلى سطح مرجعي محدد. البعد المقاس من فراش الآلة لا يتبادل مع البعد المقاس من أعلى السكة. أظهر المرجع على المقطع العرضي وحدد موقع إطار التثبيت بالنسبة له.

سجل أيضًا الزوايا، والدرجات، والقيود المحلية. قد لا تتمكن الفتحة المستطيلة ذات الزوايا الدائرية من تجاوز بروز مربع حتى عندما يبدو عرضها الاسمي وارتفاعها كافيين. تحقق من الدعامات الداخلية المقترحة وكذلك فتحة القماش؛ يمكن لأي منهما أن تصبح الميزة المحددة.

طابق كلا إطاري النهاية، بما في ذلك موضعهما

قس الطرف أ والطرف ب بشكل مستقل. سجل الفتحة الواضحة، وأبعاد الإطار الخارجي، وسمك اللوحة، وموضع مستوى التثبيت بالنسبة للدليل. الإطار الذي يحتوي على الفتحة الصحيحة ولكنه مثبت بشكل منخفض جدًا يمكن أن يسحب الغطاء إلى السكة.

حدد مراكز فتحات التركيب من حواف مرجعية محددة بوضوح أو نقاط إسناد. قم بتضمين أقطار الفتحات، وأبعاد الفتحات، والتجويفات المخروطية أو الاسطوانية حيثما كان ذلك ينطبق، ونوع أداة الربط. اذكر اتجاه العرض حتى لا يُخلط بين النمط غير المتماثل وصورته المرآة.

تحقق من التداخل بين نهاية القماش ولوحة التثبيت الخاصة به. أظهر أين تبدأ الطية النشطة الأولى وأين تنتهي منطقة التثبيت. يجب أن يمسك الملحق الغطاء في وضعه المقصود دون احتجاز طية عاملة.

بالنسبة للأجهزة المُعاد استخدامها، وفر رسماً أو قياسات مؤكدة للأجزاء الفعلية. حدد اللوحات المشوهة، أو الفتحات التالفة، أو التعديلات الميدانية السابقة. لا تجعل المنفاخ الجديد يعوض عن واجهة تركيب تالفة بدون إصلاح أو إعادة تصميم متفق عليها.

تحقق من كل غطاء على كلا جانبي الطاولة المتحركة

قد تستخدم الآلة منفاخين منفصلين على جانبين متعاكسين لطاولة أو عربة. مع تحرك الطاولة، ينضغط غطاء واحد بينما يمتد الآخر. تعامل معهما كأجزاء منفصلة ما لم يتم تأكيد تطابق مواقعهما وثنيهما وأبعادهما العملية.

قم بتسمية الأغطية حسب المحور والجانب، ثم سجل أقصر وأطول مسافات مثبتة لكل غطاء. قد تتطلب الأغطية المتشابهة في المظهر أطوالًا مختلفة لأن الحامل أو مبيت المحرك أو إطار النهاية يغير المساحة المتوفرة على جانب واحد.

استخدم دليل قياس المنفاخ المخيط لتحديد مراجع الطول والتمييز بين الطول المثبت وطول الجسم المرن. بالنسبة لتقييم الاستبدال هذا، تتمثل المهمة الإضافية في التحقق من كلا جانبي المحور، وليس مجرد تكرار شوط الآلة الاسمي.

قم بتقييم الحزمة المطوية مع تضمين دروزها ودعاماتها وانتقالات نهاياتها. لا يثبت نسخ عدد الطيات القديم أن قماشاً أو تصميماً مختلفاً سيتناسب مع نفس المساحة المضغوطة.

تضمين إرشادات الوصول للصيانة

سجل كيف يتم دعم الغطاء الحالي وتوجيهها. حدد أي إطارات أو عناصر انزلاقية أو نقاط تعليق أو دعامات وسيطة تعد جزءاً من التجميع، واذكر ما إذا كانت ستتم إعادة استخدامها. لا ينبغي توقع أن يظل الغطاء المري بعيداً عن الآلية ببساطة لأن أبعاد نهايته صحيحة.

قدم اتجاه التركيب، وسرعة الحركة، والتسارع حيثما كان معروفاً، وتكرار الحركة. اطلب مراجعة ترتيب الدعم المقترح مقابل تلك الظروف. قم بتضمين متطلبات التهوية للتشكيلات المغلقة بإحكام أو سريعة الحركة بدلاً من افتراض أن الدروز توفر تدفقة هواء كافية.

حافظ على إمكانية الوصول إلى نقاط التشحيم، وأجهزة الاستشعار، ومراغي التثبيت في الرسم. وحيثما تكون هناك حاجة لفتحة قابلة للإزالة، المنفاخ المخيط بسحاب يمكن تقييمه بشكل منفصل. لا يزال يتعين التحقق من موضع الفتحة ومسار التجميع للإطارات الطرفية الصلبة.

اختر القماش المناسب للتعرض الفعلي

يواجه منفاخ مسار الآلة المستخدم في نظام تحديد موضع ملوث قليلاً ظروفاً تختلف عن الأغطية المجاورة لمنطقة القطع. صف الحطام، وملامسة السوائل، والتعرض للحرارة قبل اختيار المادة.

بالنسبة للتعرض لسوائل التبريد، قدم مواصفات السائل، وتركيز العمل، ودرجة الحرارة، وما إذا كان التلامس عبارة عن رذاذ عرضي أو رش مستمر. قم بتقييم طلاء القماش، والخياطة، والدروز، وملحقات النهايات معاً. لا يجعل القماش المطلي التجميع المخيط مقاوماً للسوائل تلقائياً.

قد تتطلب الرقاقات الساخنة والحادة أو حمولة الرايش الثقيلة حماية إضافية أو تصميماً مختلفاً للغلاف. لا تحدد منافخ القماش العادية كبديل مباشر للغلاف المعدني المدرع أو التلسكوبي المصنوع من الفولاذ دون مراجعة متطلبات الحماية. مطابقة ثقوب التثبيت ليست دليلاً على الأداء المماثل.

بالنسبة للمنافخ المستطيلة المعرضة للحرارة، يمكن لـ BSTFLEX تقييم الأقمشة التقنية مثل الألياف الزجاجية المطلية بالسليكون، أو الألياف الزجاجية المطلية بـ PTFE، أو الألياف الزجاجية المطلية بالألومنيوم. يعتمد الاختيار على متطلبات التعرض والانحناء المتكرر. قم بتأكيد حدود التصميم النهائي بدلاً من تطبيق رقم درجة حرارة القماش الأساسي على كل طبقة، ودعم، ومكون تثبيت.

استخدم الغلاف القديم لتحديد الأسئلة، وليس الأبعاد فقط

احتفظ بالغلاف المُزَال حيثما كان ذلك عملياً وصور تلفه قبل التخلص منه. يمكن للملاحظات التالية أن توجه مراجعة الاستبدال، ولكن لا شيء منها يثبت سبب التلف بمفرده.

سجّل أي تغييرات أُجريت منذ تركيب الغطاء القديم، بما في ذلك المستشعرات المنقولة، أو العربات البديلة، أو نظام توصيل سائل التبريد المختلف. قد يُغفل الاستبدال المعتمد فقط على رسم قديم تلك التغييرات. ضع علامة توضح الأبعاد القادمة من الماكينة، والأبعاد القادمة من العينة، والأبعاد التي لا تزال بحاجة إلى تأكيد.

أسئلة حول المنفاخ المستطيل البديل

هل يمكن لموديل السكة تحديد المنفاخ الصحيح؟

يساعد ذلك في تحديد هندسة المجرى الدليلي، ولكنه لا يحدد أطر التركيب الخاصة بالماكينة، أو المسافة بين السكك، أو المعدات المجاورة، أو المساحة المضغوطة المتاحة. قُم بتضمين معلومات موديل السكة والعربة مع رسم التركيب.

هل يمكن إعادة استخدام لوحات التركيب الحالية؟

محتمل، بشرط أن تكون حالتها وأبعادها وطريقة تثبيتها مناسبة للتجميع الجديد. حدّد ما إذا كان الطلب يقتصر على الغطاء القماشي بمفرده أم يتضمن لوحات جديدة وأدوات تثبيت ودعامات.

هل سيجعل القماش الأكثر سُمكاً الاستبدال يدوم لفترة أطول؟

ليس بالضرورة. السُمك بمفرده لا يعالج الاحتكاك، أو الامتداد المفرط، أو عدم توافق سائل التبريد، أو التعرض غير المناسب للرقاقات. يتطلب تغيير المادة أيضاً فحص حزمة الطيّات والحركة مرة أخرى.

الموافقة على تجميع الاستبدال الكامل

قبل الإنتاج، تأكد من مراجعة الرسم، والفتحة الداخلية، والحدود الخارجية، وأطوال العمل، وتفاصيل الإطار الطرفي، وأي دعامات أو ميزات وصول. حدّد التفاوتات في الأبعاد التي تتحكم في الملاءمة، واتفق على كيفية فحصها. ميّز أبعاد الأطر الصلبة عن أبعاد الجسم المرن.

أثناء التركيب والتكليف، اتبع الإجراءات المعتمدة للماكينة. افحص الخلوص، وأمان التثبيت، وسلوك الطي خلال شوط الحركة المخصص تحت عملية العودة إلى الخدمة المُنظمة. أبقِ الأفراد بعيداً عن الحركة واعزل المعدات مرة أخرى قبل إجراء التعديلات. لا تتعامل مع غطاء الحماية القماشي من التلوث كبديل لواقيات السلامة المطلوبة للماكينة.

اطلب منفاخاً مستطيلاً مخصصاً لماكينتك

أرسل إلى BSTFLEX محور الماكينة والتطبيق، ومشاهد الرسم الثلاثة، وصور التركيب، وظروف التشغيل. قُم بتضمين الكمية المطلوبة لكل غطاء متميز، وما إذا كان سيتم إعادة استخدام أدوات التركيب، وأي مشكلات لوحظت في التجميع السابق.
