يتطلب طلب غلاف عزل عادم مخصص أكثر من مجرد اختيار مادة الأنسجة الزجاجية ومنح قطر تقريبي للأنبوب. يجب أن يتناسب الغلاف مع خط العادم الفعلي، ويغطي القسم المسخن الصحيح، ويظل عملياً للتركيب حول الوصلات والانحناءات والمعدات المجاورة.
بالنسبة لمصنعي السخانات، وموردي المعدات البحرية، وبناة المركبات، وموزعي قطع الغيار، يمكن للمعلومات الأبعاد الدقيقة في مرحلة طلب عرض الأسعار منع مشكلات التركيب أثناء الإنتاج والتركيب.
يوضح هذا الدليل القياسات وتفاصيل التركيب التي يجب أن يقدمها المشترون عند تحديد غلاف عزل خرطوم العادم المخصص.
الخطوة الأولى هي تحديد ما سيتم عسله بالضبط.
قد يكون المكون:
تحدد الأبعاد الخارجية لهذا المكون أبعاد الغلاف الأساسية.
لا تعتمد فقط على حجم العادم الاسمي. قد يستخدم المنتج الذي يُوصف بأنه أنبوب عادم مقاس 24 مم أو 30 مم هذا البعد لتحديد وصلة أو قطر داخلي، بينما يمكن أن يكون السطح الخارجي الذي يجب أن يغطيه العزل مختلفاً.
بالنسبة للعزل المخصص، القياس المفيد هو القطر الخارجي الفعلي للمكون في الموقع الذي سيتم تركيب الغلاف فيه.
يعني القطر الداخلي (ID). بالنسبة لغلاف عزل العادم، يصف القطر الداخلي المساحة الداخلية المتاحة لخرطوم أو أنبوب العادم.
إنه أحد أهم الأبعاد في الطلب المخصص.
| البعد | مايشير إليه | لماذا يهم |
|---|---|---|
| القطر الخارجي لأنبوب العادم | القطر الخارجي الفعلي للأنبوب أو الخرطوم | يحدد المكون الذي يجب أن يتناسب داخل الغلاف |
| القطر الداخلي للغلاف | القطر الداخلي لغلاف العزل | يتحكم في ملاءمة التركيب |
| القطر الخارجي للغلاف | القطر الخارجي بعد إضافة العزل | مهم حيث تكون خلوصات التركيب محدودة |
| طول الغلاف | إجمالي الطول المعزول | يحدد مقدار خط العادم المحمي |
من خطايا الشراء الشائعة طلب غلاف عزل باستخدام حجم أنبوب العادم الاسمي فقط.
على سبيل المثال، قد يتم تحديد نظام عادم بقطر اسمي بينما يتأثر شكله الخارجي الفعلي بالتَموج، أو هيكل الجدار، أو الوصلات، أو تفاوتات التصنيع.
لهذا السبب، يجب على مشتري المعدات الأصلية (OEM) تفضيل تقديم أحد ما يلي:

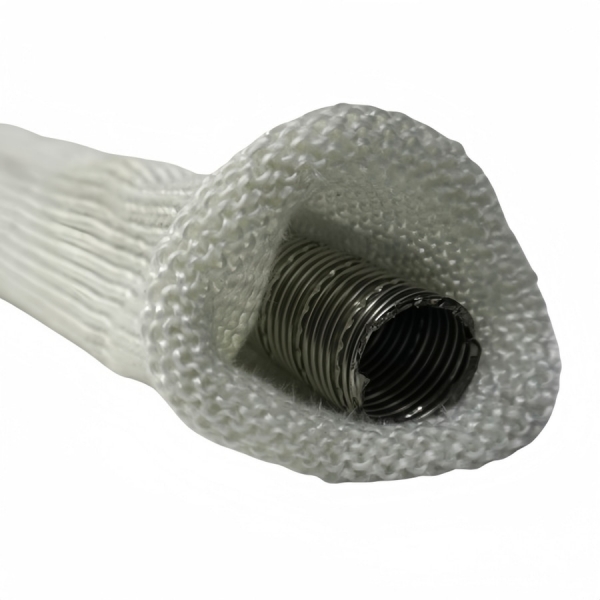

هذا مهم بشكل خاص عندما يتم تركيب العزل فوق أنبوب عادم مرن أو مموج.
يحتاج غلاف العزل إلى مساحة داخلية كافية لتثبيته فوق مكون العادم دون قوة غير ضرورية.
ومع ذلك، فإن الخلوص المفرط غير مرغوب فيه أيضًا لأن الغلاف كبير الحجم قد لا يستقر بشكل صحيح حول خط العادم.
يعتمد القياس المناسب على عدة عوامل:
بدلاً من تحديد سماح تعسفي، قم بتوفير القطر الخارجي الفعلي للأنبوب واشرح كيف سيتم تركيب الغلاف. يمكن بعد ذلك تقييم أبعاد العزل وفقًا للتجميع.
إن قطر أنبوب العادم نفسه ليس دائمًا أكبر بُعد متضمن في التركيب.
إذا كان غلاف العزل الأنبوبي يجب أن ينزلق فوق وصلة أو قارنة أو منطقة مشبك أو قسم عادم متوسع، فإن هذا البعد الأكبر يمكن أن يحدد ما إذا كان يمكن تركيب الغلاف.
قبل طلب غلاف مخصص، تحقق من الآتي:
إذا كان الغلاف لا يحتاج إلى المرور فوق التركيبات لأنه يتم تثبيته قبل تجميع العادم النهائي، فأشر إلى ذلك في الرسم أو طلب عرض الأسعار.
يجب أن يعتمد طول الغلاف المطلوب على قسم خط العادم الذي يحتاج بالفعل إلى حماية حرارية.
لا تقم تلقائيًا بتحديد طول أنبوب العادم بالكامل.
في العديد من التركيبات، يحتاج القسم القريب من الأرضيات أو الكابلات أو الخراطيم أو اللوحات أو المعدات المغلقة فقط إلى عزل إضافي.
قم بقياس نقاط البداية والنهاية لمنطقة العزل المطلوبة وضع في الاعتبار ما يلي:
ليس غلاف العزل الطويل الموحد دائمًا التهيئة الأفضل.
قد يكون تجميع نظام العادم الذي يحتوي على عدة مشابك أو تغييرات حادة في المسار أو نقاط خدمة أسهل باستخدام أجزاء عزل متعددة.
| التهيئة | السبــب النموذجي للاختيار |
|---|---|
| غلاف مستمر واحد | جزء عادم طويل ومستقيم مع وجود عوائق قليلة |
| جزءان من العزل | مشبك أو كتيفة أو نقطة خدمة تقسم المنطقة المسخنة |
| أجزاء قصيرة متعددة | مسار معقد أو عقبات تركيب متعددة |
| أطوال فردية مخصصة | تجميع عادم OEM قابل للتكرار |
بالنسبة للإنتاج التسلسلي، يساعد تحديد كل جزء عزل على رسم تجميع العادم في الحفاظ على ثبات التركيب من وحدة إلى أخرى.

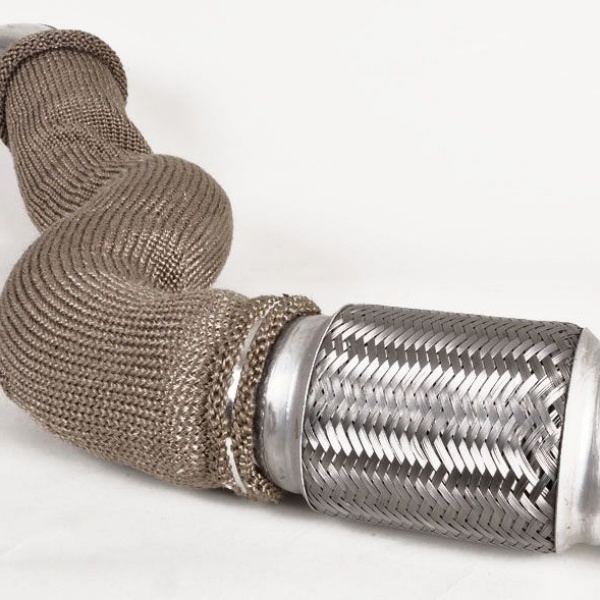

الغلاف المُرَكَّب على أنبوب مستقيم والغلاف المُرَكَّب حول مسار عادم منحني لا يخضعان للشكل الهندسي نفسه.
عندما يتضمن خط العادم المعزول انحناءات، يرجى تقديم:
تكون الصورة الفوتوغرافية أو الرسم مفيدين بشكل خاص لتركيبات السخانات المدمجة حيث يغير العادم اتجاهه فور خروجه من السخان.
بالنسبة للتركيبات المدمجة، يمكن أن تكون الأبعاد الخارجية للعزل المكتمل بأهمية القطر الداخلي نفسها.
هذا أمر شائع في:
إذا كان أنبوب العادم يمر عبر مساحة ضيقة، فقس الخلوص المتاح حول الأنبوب قبل تحديد مواصفات العزل.
يجب أن يناسب التجميع المكتمل الحجم المتاح دون التداخل مع المكونات المجاورة.
تخبر المعلومات البعدية الشركة المصنعة بالحجم المراد إنتاجه. وتوضح معلومات التطبيق كيفية استخدام الغلاف.
يجب أن يحدد طلب عروض الأسعار (RFQ) للـ OEM ما إذا كان نظام العادم مثبتًا في:
يجب على المورد أيضًا معرفة ما إذا كان العازل معرضًا الاهتزاز، أو الحركة المتكررة، أو الرطوبة، أو التآكل، أو مساحة التركيب المحدودة.
غالباً ما تكون تركيبات السخانات البحرية مدمجة، وقد يمر مسار العادم عبر مساحات المعدات حيث تحتاج الأسطح والمكونات المحيطة إلى فصل حراري إضافي.
بالنسبة لطلب عزل خراطيم العادم البحرية المخصص، تشمل معلومات طلب عروض الأسعار (RFQ) المفيدة ما يلي:
إذا تم استخدام تكوينات عادم متعددة عبر مجموعة منتجات، فيجب تحديد كل إصدار على حدة بدلاً من دمج جميع الأبعاد في مواصفة واحدة.
يمكن لأنظمة سخانات الديزل استخدام عدة أقطار لأنابيب العادم بناءً على تصميم السخان والنظام.

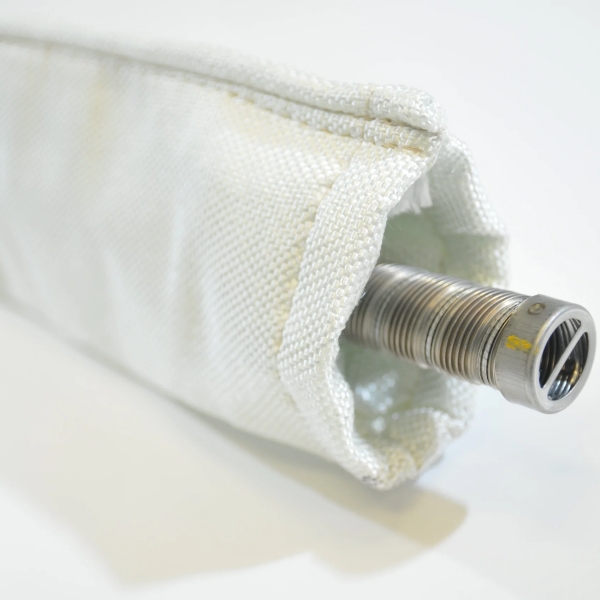

تقوم BSTFLEX أيضًا بتصنيع أنبوب عادم سخان الديزل من الفولاذ المقاوم للصدأ ذو جدار مزدوج مرن بأقطار متعددة، مما يسمح بأخذ متطلبات أنبوب العادم والعزل الحراري في الاعتبار كجزء من النظام نفسه.
ومع ذلك، عند شراء كم العزل بشكل منفصل، ينبغي الاستمرار في تأكيد الأبعاد الفعلية لأنبوب العادم قبل الإنتاج.
عادةً ما يبدأ مشروع OEM الجديد بالرسومات والأبعاد المحددة. بينما تبدأ مشاريع الاستبدال غالبًا بنظام عادم مركب حالي.
بالنسبة للتوريد الخاص بالاستبدال، يمكن للمشترين تقديم:
إذا كان العزل الأصلي تالفًا أو مشوهًا، قم بفياس مكون العادم نفسه بدلاً من نسخ الأبعاد من العزل المهترئ.
يمكن إعداد طلب عرض أسعار (RFQ) كامل باستخدام قائمة التحقق التالية.
| عنصر طلب عرض الأسعار | معلوــمات المطلوب تقديمها |
|---|---|
| مكون العادم | أنبوب مرن، أنبوب صللب، خرطوم عادم أو تجميعة |
| القطر الخارجي للأنبوب | القطر الخارجي المقاس الفعلي |
| القطر الداخلي للكم المطلوب | إذا تم تحديده مسبقاً بواسطة الرسم الهندسي |
| الطول المطلوب | إجمالي طول العزل أو الأقسام الفردية |
| التوجيه أو المسار | مستقيم، منحني أو مختلط |
| أكبر تجهيز أو وصلة | البعاد إذا كان الكم يجب أن يمر فوقه |
| مساحة التركيب | الحد الأقصى للغلاف الخارجي المتاح حيثما كان ذلك مناسباً |
| التطبيق | سخان ديزل، سخان بحري، معدات مركبات أو صناعية |
| الكمية | نموذج أولي، كمية الدفعات والطلب السنوي المقدر |
| المرجع | رسم هندسي، عينة أو صور التركيب |
| التعبئة والتغليف | متطلبات التعبئة بالجملة، الفردية، كمجموعة أو حسب متطلبات المصنع الأصلي |
لا توفر طاقة خرج السخان وحدها معلومات أبعاد كافية لتصنيع كم عزل مخصص. أبعاد العادم الفعلية تكون أكثر فائدة.
يحاط العزل بالجزء الخارجي لأنبوب العادم. قم بتوضيح ما إذا كان كل بعد في طلب عرض الأسعار يشير إلى القطر الداخلي أو الخارجي.
قد يتناسب الكم مع الأبوب تماماً ولكنه يظل مستحيل التركيب إذا كان عليه الانزلاق فوق وصلة أو ربط أكبر.
قد تتداخل أقسام العزل الطويلة مع المشابك، أو الكتائف، أو مناطق الخدمة. حدد منطقة الحماية الحرارية الفعلية قبل تحديد طول الكم.
يمكن لنظامين يمتلكان نفس القطر أن يتطلبا تكوينات عزل مختلفة إذا كان أحد النظامين مستقيماً والآخر يحتوي على عدة انحناءات أو عوائق تركيب.
بالنسبة لأنظمة السخانات الجديدة للشركات المصنعة الأصلية، قد يكون من المفيد تحديد العزل بعد إنشاء مسار العادم ومساحة التركيب المحيطة.
يمكن بعد ذلك تقييم كم النموذج الأولي من حيث:
بمجرد تأكيد الأبعاد، يمكن استخدام نفس المواصفات للإنتاج المتكرر.

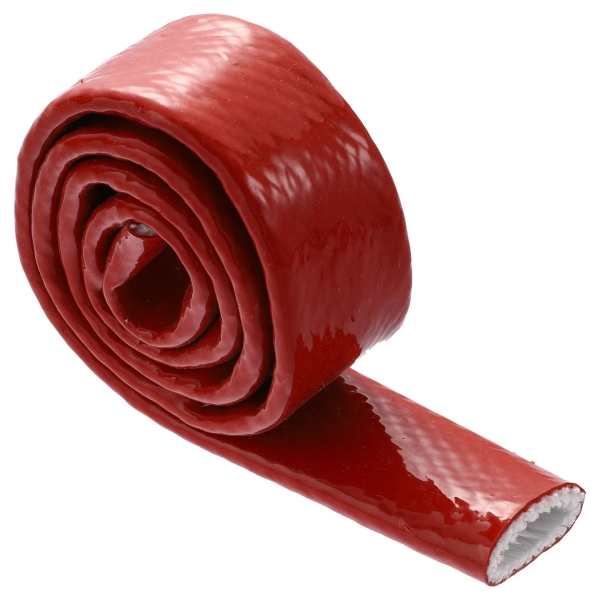

تقوم BSTFLEX بتصنيع أغلفة عزل خراطيم العادم المصنوعة من الألياف الزجاجية بأبعاد مخصصة لتتناسب مع نظام العادم بدلاً من تقييد المشترين بقطر أو طول ثابت واحد.
يمكن أن يدعم الإنتاج المخصص مصنعي السخانات، وموردي المعدات البحرية، وبناة المركبات والمركبات الترفيهية، وموردي أنظمة العادم، والموزعين ومصنعي المعدات الصناعية.
للحصول على منتجات إضافية لدورات هواء السخانات، وحماية العادم، وإدارة الحرارة، اطلع على أنابيب الحماية الحرارية مجموعة منتجاتنا.
للحصول على عرض أسعار دقيق، يرجى توفير القطر الخارجى لأنبوب العادم، والطول المعزول المطلوب، وتخطيط التركيب، والكمية، وأي رسومات أو صور متوفرة.
إذا كان هناك حاجة إلى عدة أقطار أو أطول لنفس المشروع، فقم بإدراج كل تكوين على حدة. يتيح ذلك إنتاج أغلفة العزل لتجمعات العادم الفعلية بدلاً من معاملتها كحجم عالمي واحد.
عرض غلاف عزل خرطوم العادم المصنوع من الألياف الزجاجية لمتطلبات التوريد بالجملة ولشركات التصنيع الأصلية OEM المخصصة.
