يمكن لحشيتين ذيليتين (Tadpole gaskets) أن تمتلكا قطر الانتفاخ نفسه، وغطاء الألياف الزجاجية المنسوج ذاته، وذيل التثبيت نفسه، ومع ذلك تشعر بفرق كلي عند إغلاق باب فرن صناعي. غالباً ما يكون هذا الاختلاف مخفياً داخل الانتفاخ: تحتوي إحدى الحشوتين على قلب شبكي سلكي محبوك مفتوح المركز، بينما تستخدم الأخرى هيكلاً شبكياً مملوءاً وأكثر كثافة.
بالنسبة لمشتري الصيانة، يمكن لهذا الاختلاف أن يحدد ما إذا كان البديل يناسب نظام المزلاج الحالي أم لا. أما بالنسبة لمهندس الشركات المصنعة للمعدات الأصلية (OEM)، فإنه يؤثر على القوة المطلوبة لضغط مانع التسرب، والمسافة التي يمكن للانتفاخ أن يتحركها، وكيفية تصرف الوصلة بعد دورات إغلاق وفتح متكررة. يقارن هذا الدليل بين الحشوات الذيلية ذات القلب الشبكي المجوف مقابل ذات القلب الشبكي الصلب من وجهة نظر أداء الحشية النهائية، وليس لمجرد اسم المادة المكتوب في عرض الأسعار.
يتم تصنيع القلب الشبكي المجوف من هيكل سلكي معدني محبوك أو مشكل بجهة مركزية مفتوحة. وتحت حمولة الضغط، يمكن لجزء من الانتفاخ أن ينحرف إلى ذلك الفراغ. تعتمد مسافة الحركة على حجم السلك، وكثافة الشبكة، وبنية الحباكة، والغطاء المحيط بها.
القلب الشبكي الصلب هو هيكل سلكي شبكي مملوء بكثافة أكبر دون وجود مركز مفتوح كالسابق. هنا، لا تعني كلمة شبكة صلبة قضيباً معدنياً صلباً وصلداً. بل تصف كيفية ملء الشبكة المعدنية للانتفاخ. يظل الهيكل السلكي قابلاً للتشوه، لكن استجابته للقوة والانحراف قد تختلف عن استجابة القلب المجوف.
تعتبر السبيكة المعدنية خياراً وذكراً منفصلاً. الفولاذ المقاوم للصدأ وInconel هما خياران لمادة القلب؛ بينما الشبكة المجوفة والمملوءة هما خياران لهندسة القلب. يجب أن يحدد أمر الشراء كلاً منهما عندما يكونان معروفين.
| نقطة المواصفات | قلب شبكي محبوك مجوف | قلب شبكي صلب أو مملوء |
|---|---|---|
| المقطع العرضي | مركز مفتوح محاط بهيكل معدني محبوك أو مشكل | الجزء الداخلي للانتفاخ تشغله بنية شبكية أكثر كثافة |
| آلية التشوه | تنثني الشبكة ويمكنها التحرك إلى الداخل نحو المركز المفتوح | تنضغط البنية الشبكية وتتعدل ترتيباتها عبر مقطعها المملوء |
| فرصة التصميم | تقييم الحالات التي تشكل فيها حركة الانتفاخ الملحوظة أو قوة الإغلاق المحدودة مصدر قلق | تقييم الحالات التي تتطلب استجابة دعم أكثر صلابة |
| المتغيرات التي تغير الأداء | حجم السلك، وكثافة الحباكة، والهندسة المجوفة، وقطر الانتفاخ، وشَدّ الغطاء | حجم السلك، وكثافة التعبئة، والبنية، وقطر الانتفاخ، وشَدّ الغطاء |
| ما لا يمكن افتراضه | أن كل انتفاخ مجوف هو أكثر ليونة أو أطول عمراً أو أكثر مرونة | أن كل انتفاخ شبكي مملوء هو صلب للغاية أو أفضل في منع التسرب |
يقدم الجدول اتجاهات التصميم بدلاً من قيم الأداء المضمونة. قد تطلب الشبكة المملوءة والمحزومة بشكل فضفاض قوة أقل من قلب مجوف محبوك بإحكام عند ارتفاع ضغط معين. تصبح المقارنة ذات معنى فقط بعد تحديد المقاطع العرضية النهائية وشروط الاختبار.
فكر في باب فرن يحتوي على تجويف للحشية، وشريط احتجاز، ومزالج ميكانيكية. قد يطابق البديل القطر الخارجي الاسمي للانتفاخ الأصلي ولكنه يمنع المزاليج من الوصول إلى موضعها المخصص. إذا كان القلب الجديد يتطلب حملاً أكبر عند الفجوة المتاحة، فإن المطابقة الأبعاد لم توفر بديلاً وظيفياً.
وعلى العكس من ذلك، فإن القلب الذي يتشوه بسهولة قد يصل إلى الارتفاع المخصص عند التركيب بضغط أولي أقل ولكن سيلزم تقييمه لمعرفة مدى استرداد شكله والتلامس طويل الأجل. لا يثبت أي من الملاحظتين، بمفردها، أن أحداً من القلبين أفضل من الآخر.
لذلك، يجب أن تحافظ المقارنة الهندسية على ثلاثة كميات منفصلة:
عند قياس القوة على عينة مستقيمة، يجب تسجيل كل من طول العينة المختبرة والحمل. إذا تم التعبير عن النتيجة كقوة لكل وحدة طول، فيجب ذكر طريقة الحساب وإعدادات الاختبار. وإلا، فقد يكون من المستحيل مقارنة الأرقام الواردة من مورديْن بشكل عادل.
قبل الاختيار بين قلب مجوف وقلب شبكي مملوء، حدد الفجوة التي يشكلها الباب بالنسبة للحشية. قس في عدة مواضع، لا سيما بالقرب من المفصلات والمزاليج والزوايا. وتأكد مما إذا كانت كل نتيجة تمثل وضع الإغلاق المقصود بدلاً من باب تحرك لمسافة أبعد بسبب إزالة الحشية القديمة.
بالنسبة للانتفاخ المستدير، يمكن استخدام قطره الاسمي كارتفاع حر فقط إذا تم تأكيد هذا الشكل. أما بالنسبة للانتفاخ البيضاوي أو المضغوط مسبقاً، فيجب تسجيل الارتفاع والعرض بشكل مستقل.
يمكن حساب الانضغاط الهندسي الاسمي على النحو التالي:
الانضغاط (%) = (ارتفاع الانتفاخ الحر - ارتفاع الانتفاخ المثبت) / ارتفاع الانتفاخ الحر × 100
على سبيل المثال، فإن انتفاخاً مقترحاً بارتفاع حر يبلغ 18 مم ومثبتاً في فجوة مقاس 14 مم يحقق انضغاطاً أبعادياً اسمياً بنسبة 22% تقريباً. لا يحدد هذا المثال نسبة انضغاط مقبولة لصالح BSTFLEX أو أي حشية أخرى. يجب التحقق من الحمل، والاستعادة، ودرجة الحرارة، وسلوك التسرب للتصميم الفعلي.
يجب أن يتضمن استبدال الصيانة أيضاً عرض ذيل التثبيت، وسمك الذيل، وعرض المقطع العرضي الإجمالي، وموقع الانتفاخ بالنسبة لأجهزة التثبيت. يمكن أن تؤدي هندسة الذيل غير الصحيحة إلى إزاحة الانتفاخ عن خط الإغلاق المقصود حتى عندما يكون القلب مناسباً.
يُعد القلب المجوف مرشحاً منطقياً للاختبار عندما يكون للباب سعة مزلاج محدودة أو عندما يمنع حمل الحشية المفرط الإغلاق. يوفر مركزه المفتوح مسار تشوه محتمل، ولكن يجب قياس قوة العمل الفعلية على المقطع النهائي المقترح.

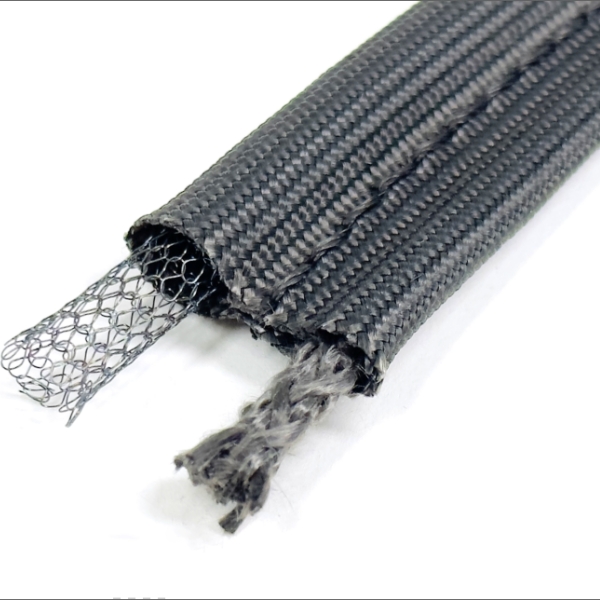

تقدم BSTFLEX حشية شرغوف ذات قلب مجوف من الفولاذ المقاوم للصدأ وغطاء من الألياف الزجاجية. تحدد هذه الصفحة بناء القلب ذي المركز المفتوح. يجب استخدامه كمرجع أولي للمنتج لمسار الاختيار هذا.
يمكن تقييم القلب الشبكي المملوء حيثما تكون هناك حاجة إلى استجابة أكثر هيكلية تحت أحمال التركيب والإغلاق المتاحة. يجب على المشتري طلب التركيب الشبكي ومقارنة حمل الانضغاط بدلاً من الاعتماد على كلمة "صلب" لضمان الصلابة.
منتج BSTFLEX حشية شرغوف ذات قلب من الفولاذ المقاوم للصدأ وغطاء من الألياف الزجاجيةهو مرجع ذو صلة للقلب المعدني. يحدد اسم المنتج المنشور حالياً قلباً من الفولاذ المقاوم للصدأ ولكنه لا يثبت، بمفرده، بنية شبكية مملوءة معينة. قم بتأكيد هذه التفاصيل على الرسم أو عرض الأسعار الفني قبل وصفه بأنه نموذج شبكي صلب.

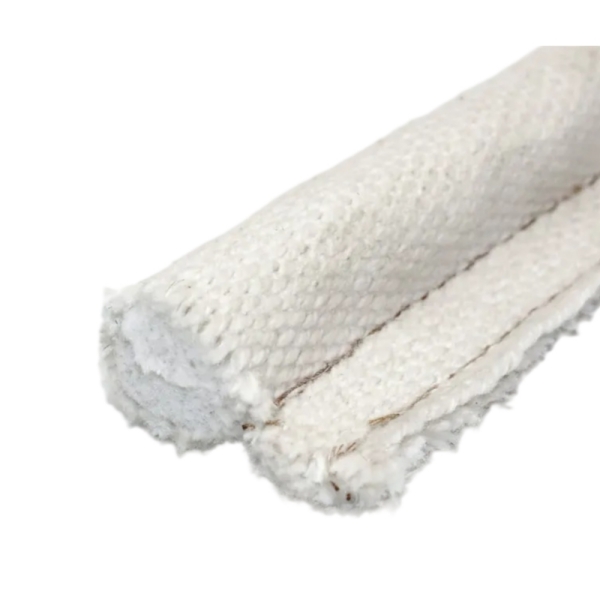

لا تتطلب كل الأبواب الصناعية قلباً من الشبک السلكي. وحيثما يتم تحديد بناء قائم على الألياف، راجعغطاء من الألياف الزجاجية، قلب من الألياف الزجاجية، حشية ضفدع الحجمتحتوي قلوب الألياف على خصائص انضغاط خاصة بها ويجب اختبارها مقابل نفس فجوة الباب ومتطلبات التشغيل، بدلاً من التعامل معها كمعيار قياسي عالمي للقلب الناعم.
تتطلب مقارنة الشبكة المجوفة مقابل المصمتة ذات المعنى أكثر من صورة واحدة لكل طرف مقصوص. لتأهيل الشركات المصنعة الأصلية (OEM)، يتم الاتفاق على خطة اختبار صغيرة خاضعة للرقابة قبل إنتاج العينات. يساعد التسلسل التالي في الحفاظ على إمكانية مقارنة النتائج.
لا تنقل نسبة الاستعادة المنشورة الخاصة بمنافس إلى مواصفات BSTFLEX. تعتمد نتائج الانضغاط الدائم والاستعادة على التركيبة النهائية وطريقة الاختبار. يجب أن توضح الاقتباسات القيم المقاسة فقط عندما يتم تحديدها لتلك الحشية المحددة.
| سجل | الحد الأدنى من المعلومات المفيدة |
|---|---|
| تحديد العينة | الغطاء، سبيكة القلب، هندسة القلب، حجم البصيلة، أبعاد الذيل وطول العينة |
| أبعاد القطع الجانبي الحر | الارتفاع، العرض وطريقة القياس قبل الاختبار |
| تركيب الاختبار | أسطح الضغط، اتجاه التحميل وترتيب التركيب |
| قراءات الحمل مقابل الارتفاع | القوة المقاسة عند كل ارتفاع مضغوط متفق عليه |
| الاستعادة | الارتفاع المستعاد، فترة الانتظار والتشوه المتبقي بعد تفريغ الحمل |
| الدورات المتكررة | عدد الدورات، تسلسل الاختبار والتغييرات الملاحظة |
| التعرض الحراري | درجة الحرارة عند الحشية، مدة التعرض وإجراء التكييف |
| معايير القبول | حد حمل الإغلاق المتفق عليه، متطلبات الاتصال، التفاوت الأبعاد واختبار المعدات المطبق |
يمكن أن يكون جدول بيانات بسيط للقياسات أكثر فائدة لمشتري الهندسة من بيان واحد مفاده أن القلب "قابل للاستحكاث بدرجة عالية". وهو يتيح للمشتري تقييم ما إذا كانت حشية التقرن تصل إلى الارتفاع المحدد ضمن قوة المزلاج المتاحة.
يعتمد حد التشغيل لحشية ضفدع الشرغي على التجميع بأكمله: قماش الغلاف، الطلاء، سبيكة القلب، الخياطة والتعرض عند خط الختم. لا تعني الشبكة المجوفة بطبيعتها تصنيف حرارة أقل أو أعلى من الشبكة المملوءة التي تحمل نفس السبيكة وعائلة البناء.
وبالمثل، فإن الانتقال من الفولاذ المقاوم للصدأ إلى قلب يعتمد على Inconel يعد قراراً هندسياً منفصلاً عن التبديل بين الهندسة المجوفة والمملوءة. يجب أن يأخذ قرار السبيكة في الاعتبار درجة حرارة القلب الفعلية، والجو، والأكسدة وأي تعرض كيميائي ذي صلة.
تجنب استخدام إعداد الغرفة الاسمي للفرن كمدخل درجات الحرارة الوحيد. قد تتعرض الحشية لدرجة حرارة مختلفة بسبب موقعها بالنسبة لإطار الباب، وبطانة الفرن المقاومة للحرارة، وأسطح التلامس ومسار الغاز الساخن.
تحقق من الارتفاع الحر البديل، والفجوة المثبتة، وموضع الذيل والحمل الفعلي عند الإغلاق. قد يساهم بناء قلب مختلف في المشكلة، ولكن أبعاد الانتفاخ الكبيرة جداً أو أجهزة الاحتفاظ غير المتسقة يمكن أن تنتج أعراضاً مماثلة. لا تقم ببساطة بإجبار المزلاج على الإغلاق.
افحص بحثاً عن التشوه المتبقي، والحركة تحت قضبان الاحتفاظ، والزوايا التالفة والتغيرات في محاذاة الباب. يمكن أن يساعد اختبار الاستعادة في مقارنة القلوب المرشحة، ولكن لا يمكن تشخيص فقدان التلامس من مادة القلب وحدها.
يشير هذا إلى أن القماش المكشوف ومسار تلامس المعدات يستحقان الاهتمام. لا يمنع تعزيز الشبكة الداخلية تآكل الغلاف الخارجي تلقائياً. راجع الحواف الحادة، والحركة الانزلاقية والحاجة إلى نسيج مختلف أو بناء حماية خارجي محدد بشكل منفصل.
لـ أبواب الفرن الصناعي, غالباً ما يكون حمل المزلاج المتاح والتغير حول محيط الباب مركزياً للقرار. قارن المرشحين عند الفجوة المثبتة للمعدات بدلاً من الطلب حسب قطر انتفاخ الكتالوج وحده.
لـ لوحات الوصول للفرن, قيم التعرض الحراري بالإضافة إلى الحمل والاستعادة. لا يمكن للقلب المناسب تعويض غلاف غير مناسب أو مادة خياطة غير مناسبة.
لـ أغطية مجاري الهواء والمخمدات، يرجى مراعاة فرق الضغط، والاهتزاز، وتكرار الفتح، ونسبة التسريب المسموح بها. لا ينبغي افتراض أن الحشوة القماشية ذات الذيل (tadpole gasket) محكمة الغلق ضد الغازات أو مصنفة للضغط دون التحقق من وصلة التثبيت بالكامل.
بالنسبة إلى أبواب الوصول الكبيرة ذات الفجوات غير المنتظمة، قم بتحديد أدنى وأقصى فجوات مغلقة. قد يكون النواة المفرغة المركز مستحقة للاختبار، ولكن يجب أن تظل كلتا المنطقتين الأكثر ضيقاً والأكثر اتساعاً ضمن نطاق العمل المعتمد للحشوة المختارة.
بالنسبة للتوريد للنماذج الأولية أو التوريد المكرر لمصنعي المعدات الأصلية (OEM)، يرجى إرسال رسم بأبعاد وورقة ظروف التشغيل. في حالة عدم معرفة النواة الحالية، يُرجى وصفها بأنها غير مؤكدة وتوفير صورة للطرف المقطوع أو عينة ممثلة للمراجعة.
| حقل طلب عرض السعر (RFQ) | ما يجب تقديمه |
|---|---|
| التطبيق | باب الفرن، أو لوحة الأفران، أو غطاء مجرى الهواء، أو المخمد، أو وصلة مخصصة أخرى |
| الغطــاء | ألياف زجاجية، أو سيليكا، أو سيراميك، أو منسوجات معالجة، أو أي غطاء آخر مطلوب |
| سبيكة النواة | فولاذ مقاوم للصدأ، أو سبيكة محددة للمقاوِمة لدرجات الحرارة العالية، أو غير معروف |
| شكل النواة الهندسي | شبكة محبوكة مفرغة، أو شبكة مملوءة، أو غير معروف؛ يرجى تضمين دليل على القطاع العرضي |
| أبعاد الانتفاخ (Bulb) | الارتفاع والعرض الحر، أو القطر عندما يكون الانتفاخ دافري الشكل |
| الذيل والمقطع | عرض الذيل، والسُمك، والعرض الإجمالي، وموقع التثبيت |
| الفجوة بعد التركيب | الارتفاع المغلق الأدنى والأقصى والإسمي عند خط تلامس الانتفاخ |
| حمل الإغلاق | قوة المزلاج المتاحة أو معيار القوة والانحراف المطلوب، إن كان معروفاً |
| ظروف الخدمة | درجة الحرارة المستمرة والذروية، ومدة التعرض، والاهتزاز، وتكرار الدورات |
| صيغة الطلب | أطوال مقطوعة، أو مادة مستمرة، أو إطار جاهز مع تفاصيل الزوايا |
| الكمية | العينات وحجم الإنتاج المتوقع |
| الأدلة والوثائق | الرسم الأصلي، أو العينة، أو الصور، أو المواصفات الحالية |

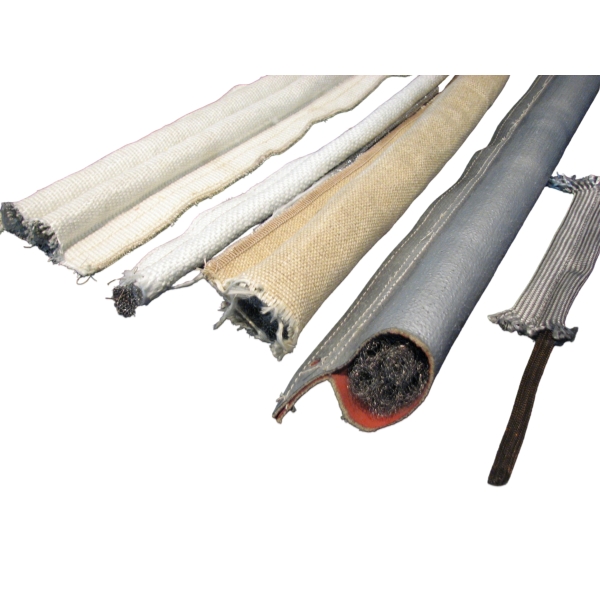

بالنسبة للتطوير المستند إلى الرسومات والتوريد المكرر، يُرجى مراجعة صفحة الشركة المصنعة للحشوات ذات الذيل المخصصة الخاصة بـ BSTFLEX. وللاطلاع على المجموعة الأوسع من الأغطية والنوى، قم بزيارة منتجات الحشوات ذات الذيل ومانعات التسرب ذات الذيل.
لا. في هذه الفئة من المنتجات، تشير إلى بناء شبكي معدني أكثر كثافة أو ممتلئاً. قلب الشبكة السلكية المحبوكة ليس هو نفس قضيب المعدن الصلب.
لا توجد قاعدة عامة تنطبق على ذلك. يمكن هندسة الشكل المجوف لتوفير مسار تشوه للداخل، ولكن قطر السلك، وكثافة الحكة، وحجم البصلة النهائي، وشد الغطاء تحدد الاستجابة الفعلية للحمل والانحراف.
لا. يحدد الفولاذ المقاوم للصدأ عائلة السبائك، بينما تحدد الشبكة المجوفة أو الممتلئة الهيكل. قم بتأكيد كليْهما على مواصفات الشراء.
ليس بالضرورة. تعتمد عمر الخدمة أيضاً على درجة حرارة التشغيل، والانضغط، والدورات، وتاكل الغطاء، والتعرض الكيميائي، وهندسة التركيب، وكيفية استخدام الحشية.
قد يكون ذلك ممكناً بعد المراجعة الهندسية، لكن الاستبدال يغير بناء القلب. تحقق من الفجوة المثبتة، وحمل الإغلاق، والاستعادة، وإحكام غلق المعدات الكامل قبل الموافقة على الاستبدال.
قدم مقطع عرض الحشية، والفجوة المتاحة للباب، ظروف التشغيل، والطول والكمية المطلوبة. إذا كان التطبيق يحتوي على قوة إغلاق محددة أو متطلب تسريب، فقم بتضمين هذا المتطلب بدلاً من السؤال فقط عن القطر الاسمي.
الفرق العملي بين القلب الشبكي المجوف والقلب الشبكي الممتلئ ليس تصنيفاً تجريدياً للنعومة. إنه كيف تستجيب كل حشية منتهية للحمل الفعلي للمعدة، والفجوة، ودورة التشغيل. استخدم بناء القلب لتكوين قائمة مختصرة، ثم أهل الحشية مقابل الارتفاع المثبت المطلوب وظروف الخدمة.
يمكن لـ BSTFLEX مراجعة القلب المصنوع من الفولاذ المقاوم للصدأ المجوف المغطى بالألياف الزجاجية و القلب المصنوع من الفولاذ المقاوم للصدأ المغطى بالألياف الزجاجية الإنشاءات كنقاط بداية لاقتراح المعدات الأصلية أو الاستبدال. حدد نوع الشبكة المصمتة أو الممتلئة صراحةً قبل التعامل معها كنموذج معتمد.
