يمكن استخدام القماش الزجاجي المقوى بالسلك في وصلات التمدد القماشية عندما تحتاج الطبقة النسيجية المرنة إلى دعم ميكانيكي أكبر مما يمكن أن يوفره القماش الزجاجي العادي المماثل. وتشمل الأسباب النموذجية الاهتزاز، والحركة المكررة، والتركيب الرأسي، والتعامل أثناء التصنيع أو الصيانة، والحاجة إلى الحفاظ على سلامة النسيج المفيدة بعد التعرض الحراري.
لا ينبغي إضافه التقوية المعدنية بشكل افتراضي. إذ يغير السلك المدرج متطلبات الوزن والمرونة والقص والخياطة وإنهاء الحواف. كما أنه لا يجعل القماش محكَمًا للغازات، أو مقاومًا للكيميائيات، أو قادرًا بمفرده على تحمل حمل الضغط لوصلة تمدد كاملة.

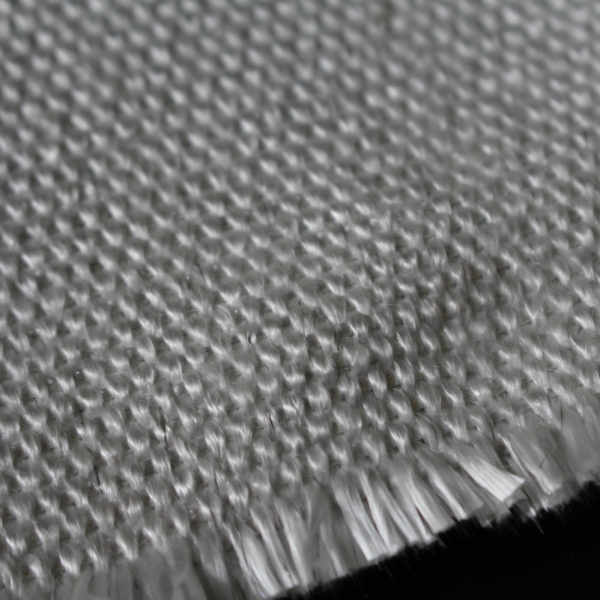

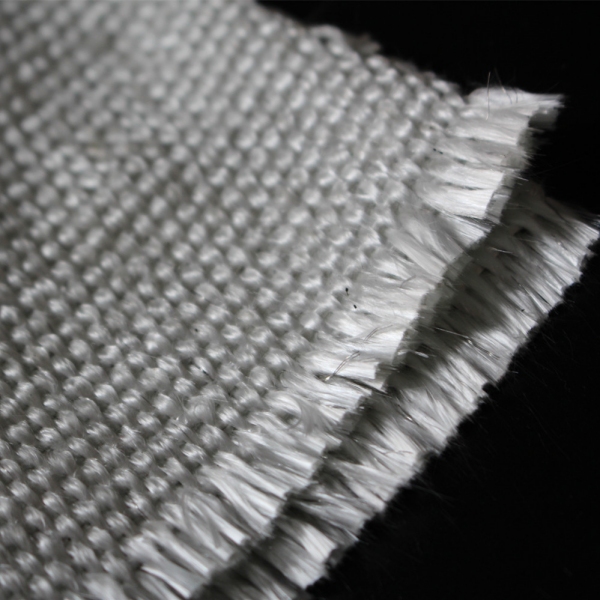

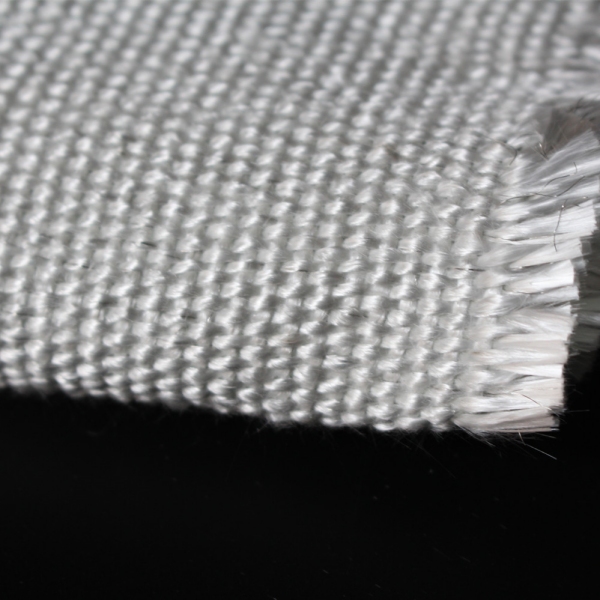

توفر BSTFLEX قماش منسوج من الألياف الزجاجية لدرجات الحرارة العالية مع إدراج سلكي للحماية الحرارية الصناعية وتوفر وصلات تمدد قماشية غير معدنية كاملة وفقًا لدرجة الحرارة والوسط والحركة والضغط وظروف التركيب.
تستحق التقوية بالسلك التقييم عندما يكون لطبقة الألياف الزجاجية وظيفة داعمة محددة وتخلق ظروف الخدمة متطلبات ميكانيكية قد لا يلبيها القماش العادي بمفهوم كافٍ.
تشمل المحفزات الشائعة ما يلي:
قد تكون التقوية بالسلك غير ضرورية عندما يلبي نسيج الألياف الزجاجية العادي بالفعل متطلبات القوة والمرونة ودرجة الحرارة وعمر الخدمة المحددة. القرار الصحيح ينبع من وظيفة الطبقة وواجب التشغيل، وليس من افتراض أن زيادة المعدن تعني دائماً أداءً أفضل.
وصلة التمدد القماشية هي عادةً تجميعة مرنة متعددة الطبقات. قد تؤدي كل طبقة مهمة مختلفة، ويجب تخصيص القماش المقوى بالسلك المحدد لإحدى تلك المهام في الرسم الإنشائي.
| الطبقة أو المكون المحتمل | الأساسية الوظيفة | هل التقوية بالسلك مطلوبة تلقائيًا؟ |
|---|---|---|
| طبقة القماش الداعمة | تحمل الحمل الميكانيكي داخل الحزام المرن | لا. يعتمد ذلك على القوة المحسوبة أو المؤهلة والخصائص المحتفظ بها. |
| طبقة النسيج للجانب الساخن | توفر حماية حرارية بالقرب من جانب العملية | لا. يجب تقييم متطلبات درجة الحرارة والتآكل والدعم معًا. |
| غطاء وسادة العزل | يحتوي على العزل ويحافظ على شكل الوسادة | أحيانًا، خاصة عندما يكون الاهتزاز أو المناولة المكررة كبيرين. |
| التقوية حول الأطواق أو الشفاه | تدعم المناطق المثبتة والمربوطة بالمسامير | يعتمد على التطبيق؛ قد تكون التقوية المحلية أكثر ملاءمة من تقوية الحزام بأكمله. |
| طبقة إحكام منع تسرب الغاز | تتحكم في تسرب غاز العملية | لا. السلك المدرج لا يخلق إحكامًا لمنع تسرب الغاز. |
| غطاء الطقس الخارجي | يحمي من الماء، والزيت، والأشعة فوق البنفسجية، والتداول | يتم اختياره عادةً بناءً على الطلاء والأداء البيئي بدلاً من السلك المُدْجَل وحدَه. |
حيثما يُطلق على المادة المقترحة اسم طبقة دعم، يجب على المصمم تحديد المتطلبات الميكانيكية. إن العبارة العامة مثل "استخدم الألياف الزجاجية المسلحة" لا تكفي لمقارنة الموردين أو الموافقة على البدائل.
يمكن أن يظهر كل من قماش الألياف الزجاجية المزود بأسلاك وشبكة الأسلاك المصنوعة من الفولاذ المقاوم للصدأ بشكل منفصل في تركيبات الوصلات التمددية درجات الحرارة العالية، لكنهما غير قابلين للتبديل.
قماش الألياف الزجاجية المزود بأسلاكهو نسيج منسوج يحتوي على تسليح معدني داخل نظام خيوط الألياف الزجاجية. ويبقى قماشاً مرناً يمكن قصّه، وخياطته، ودمجه في حزام متعدد الطبقات أو وسادة عزل.
شبكة الأسلاكهي طبقة معدنية منفصلة. قد يتم خياطتها بوسادة عزل، أو استخدامها للاحتفاظ بالشكل، أو وضعها لحماية العزل من جانب التدفق. توفر الشبكة عموماً مستوى مختلفاً من الدعم المعدني، والصلابة، والحماية من التآكل.
| نقطة التصميم | قماش الألياف الزجاجية المزود بأسلاك | شبكة أسلاك منفصلة |
|---|---|---|
| الشكل الأساسي | نسيجمنسوج مرن مع أسلاك مدمجة في القماش | شبكة أو مساك معدني مستقل |
| الدور الأساسي | تعزيز النسيج والدعم الأبعادي | الاحتفاظ الميكانيكي، أو دعم الشكل، أو طبقة معدنية واقية |
| القطع والخياطة | يمكن تصنيعه كقماش باستخدام أدوات ومعالجة حواف معدلة | يتم تشكيله، أو ربطه، أو خياطته عادةً كمكون منفصل |
| منع تسرب الغاز | لا يتم توفيره بواسطة السلك المُدْجَل | لا يتم توفيره بواسطة الشبكة المفتوحة |
| المرونة | أقرب عموماً إلى طبقة قماشية | تعتمد بقوة على قطر السلك وتصميم الشبكة |
| الاستبدال | يتطلب مراجعة مقابل وظيفة طبقة الدعم المحددة | لا يمكن استبداله بقماش مزود بأسلاك دون مراجعة التجميع |
قد تستخدم وصلة التمدد كلا المادتين. على سبيل المثال، يمكن أن تعمل الألياف الزجاجية المزودة بأسلاك كغطاء نسيجي مقوى حول وسادة عزل، بينما تحمي شبكة منفصلة الوسادة أو تحافظ عليها في وضع محدد.
قبل تحديد التسليح المعدني، حدد نمط الفشل المتوقع أو متطلبات الأداء.
يمكن أن تشوه لوحة القماش الكبيرة أو المثبتة عمودياً تحت وزنه الخاص، أو الدورات الحرارية، أو التداول المتكرر. قد يساعد السلك المُدْجَل النسيج المنسوج في الحفاظ على شكله، شريطة أن يتطابق اتجاه التسليح والتركيب الكامل مع الحمل.
يمكن أن تفقد منسوجات الألياف الزجاجية جزءاً من قوتها الميكانيكية الأصلية بعد التعرض الحراري المستمر. لذلك يجب تقييم طبقة الدعم حسب القوة المطلوبة في الخدمة، وليس فقط بقيمة الشد للمادة الجديدة.
حيثما تكون القوة المحتفظ بها أمرًا بالغ الأهمية، اطلب بيانات الاختبار بعد التكييف الحراري أو الكيميائي التمثيلي. قد لا تصف قيمة درجة حرارة الغرفة الأولية وحدها المادة بعد الخدمة.
قد تشهد فواصل التمدد القريبة من المراوح، والمنفاخ، والأفران، ومعدات العمليات اهتزازاً مستمراً بالإضافة إلى الحركة الحرارية. يمكن أن توفر التسليحات السلكية دعماً نسيجياً إضافياً، إلا أنها لا تغني عن الحاجة إلى التحكم في هندسة السور, وخلوص البطانة، والاحتكاك المحلي.
يمكن أن تتلف أحزمة الاستبدال الكبيرة ووسائد العزل أثناء النقل أو التركيب أو الصيانة. قد تتحمل الأقمشة المعززة المناولة بشكل أفضل، ولكن يجب أن تتجنب إجراءات الرفع والتخزين والتركيب الأحمال المركزة والحواف الحادة.
إذا حدث تلف في المكان الذي يلامس فيه الحزام بطانة أو حافة شفة أو مجرى هواء، فقد لا يؤدي إضافة السلك إلى علاج السبب الجذري. يجب فحص الهندسة والخلوص أولاً. يمكن للتعزيز أن يدعم القماش، ولكن يجب عدم استخدامه لتحمل الاتصال المستمر بمكون معدني موضوع في غير موقعه الصحيح.
يمكن أن تكون الألياف الزجاجية العادية مفضلة عندما يتم بالفعل تحقيق الخواص الميكانيكية المطلوبة بدون سلك مُدخل. ويمكن أن توفر وزناً أقل، وقابلية ثني أكبر، وسهولة أكبر في القطع والخياطة.
قد تشمل أسباب الاحتفاظ بالتصميم العادي ما يلي:
يجب أن يقارن القرار الحد الأدنى للبناء المؤهل مع متطلبات التشغيل الفعلية. يمكن أن يؤدي إضافة الأسلاك بدون غرض محدد إلى زيادة التكلفة وتعقيد التصنيع دون تحسين الأداء الذي يحدد عمر الخدمة.
تم وصف منتج الألياف الزجاجية المزود بسلك BSTFLEX الحالي للخدمة في درجات حرارة عالية تزيد عن 1000 درجة فهرنهايت / 538 درجة مئوية. تعتمد درجة الحرارة المقبولة بالضبط على البناء المختار والمعالجة والحمل ظروف التعرض.
ينبغي عدم استخدام سلك الفولاذ المقاوم للصدأ (الستانلس ستيل) كمقياس لدرجة حرارة القماش بالكامل. يسهم كل من خيوط الألياف الزجاجية، ومعالجة السطح، سبائك السلك، وأي طلاء في النطاق القابل للاستخدام.
للاستفسار عن وصلة التمدد، ميز بين:
قد يتم خفض درجات حرارة العمليات العالية قبل أن تصل إلى الطبقة الداعمة بواسطة وسادة عزل أو طبقات حرارية أخرى. وعلى العكس من ذلك، قد تتسبب درجة حرارة الغاز المعتدلة ظاهرياً في حدوث نقاط ساخنة محلية من خلال الإشعاع، أو التسرب، أو التلامس مع بطانة معدنية.
تحمل وصلة التمدد المصنوعة من القماش الضغط عبر العنصر المرن الكامل، واللحامات، ومناطق التثبيت، والهندسة الداعمة. إن وجود سلك من الفولاذ المقاوم للصدأ في طبقة قماش واحدة لا يحدد قدرة التجميع على تحمل الضغط أو التفريغ.
قدم ما يلي:
تحت الضغط السلبي، قد يُسحب الحزام نحو بطانة التدفق أو فتحة المجرى. وتحت الضغط الإيجابي، يمكن للعنصر المرن ومناطق التثبيت تحمل الحمل الخارجي. يجب على المصمم مراجعة عرض الحزام النشط، وبنية الطبقات، والوصلات، والمشابك، والخلوصات الخاصة بالبطانة معاً.
يمكن للتعزيز بالسلك أن يغير الصلابة وسلوك الانحناء. ولكنه لا يحدد مقدار الحركة المحورية أو الجانبية أو الزاوية التي يمكن لوصلة التمدد امتصاصها.
تعتمد قدرة الحركة على:
لا توافق على قماش أثقل أو أكثر تعزيزاً وقوة دون التحقق مما إذا كان الحزام الناتج يظل مرناً بما يكفي للحركة المطلوبة. فالمادة الأقوى في اختبار الشد المسطح قد تظل أقل ملاءمة لحزام مطوي بإحكام أو يخضع لدورات متكررة.
قد يُدمج السلك المدرس في اتجاه خيط واحد أو وفقاً لنمط آخر محدد. لذلك قد تتمتع المادة بخواص مختلفة على طول اتجاهي السداء واللحمة.
يجب أن تحدد مواصفات المادة ما يلي:
إذا كان السلك يمتد في اتجاه واحد فقط، فإن تدوير نمط القطع يمكن أن يغير كيفية دعم التقوية للمكون النهائي. يجب التحكم في ذلك على الرسومات وتطبيقات القطع بدلاً من اتخاذ القرار بشأنها في أرضية الإنتاج.
لا يُعد "سلك الفولاذ المقاوم للصدأ" مواصفة كاملة للتآكل. قد يكون اختيار السبيكة مهماً عندما يواجه النسيج غازات الفلو الرطبة أو التكثيف أو الأملاح أو الأحماض أو المواد الكيميائية للتنظيف.
حدد الوسط ومستوى الرطوبة ونقطة الندى والتركيب الكيميائي المحتمل للتكثيف. إذا كان من الممكن تعرض السلك عبر حافة مقطوعة أو منطقة نسيج تالفة، فيجب أخذ البيئة المحيطة بعين الاعتبار.
لا تفترض أن السلك المقاوم للتآكل يحول نسيج الألياف الزجاجية بأكمله إلى حاجز كيميائي. تظل الحياكة منفذة ما لم يتم تضمين طبقة إحكام مؤهلة أخرى.
توفر طبقة الدعم القوة الميكانيكية والاستقرار. بينما تحد طبقة إحكام الغاز من التسرب. لا ينبغي إسناد كلتا الوظيفتين إلى نفس المادة دون دليل مناسب.
يمكن لنسيج الألياف الزجاجية المدعم بالسلك أن يدعم غشاءً آخر في وصلة التمدد متعددة الطبقات، ولكن السلك المدعم لا يختم الحياكة. إذا كانت الوصلة تتطلب كتامة لغازات الفلو أو مستوى تسرب آخر محدد، فحدد مادة الحاجز وطريقة الاختبار للوصلة المصنعة بالكامل.
افحص المناطق الأكثر عرضة للتأثير على التسرب:
لا يمكن لزيادة التقوية أن تعوض عن حاجز غاز غير مناسب أو تفاصيل تثبيت محكمة الغلق بشكل ضعيف.
تقلل وسادة العزل من درجة الحرارة التي تصل إلى طبقات الحزام الخارجي وتساعد في ملء فجوة القناة المفتوحة حول بطانة التدفق. يمكن النظر في استخدام غطاء من الألياف الزجاجية المعززة بالأسلاك عندما تحتاج الوسادة إلى دعم إضافي ضد الاهتزاز، أو المناولة، أو الدورات الحرارية المتكررة.
يجب أن يحدد التصميم ما يلي:
يجب ألا تعيق الوسادة الحركة المطلوبة أو يتم وضعها بحيث تلحق الأسلاك أو الدبابيس أو الشبكة الضرر بالحزام المرن.
تركز الوصلات المستطيلة الحركة والإجهاد حول الزوايا. قد يساعد النسيج المقوى في دعم البناء، لكن تصميم الزاوية يظل أمراً بالغ الأهمية.
مراجعة:
قد لا يكون إضافة طبقة ثقيلة ومقوى بالكامل الحل الأكثر كفاءة إذا كانت المشكلة تركزت في الزاوية أو منطقة التثبيت. يمكن أن يتعامل التعزيز المحلي أحياناً مع الحمل مع الحفاظ على مرونة النطاق النشط.
يؤثر السلك المُدخل على تصنيع المنسوجات. يجب إكمال تجارب الإنتاج قبل الموافقة على إنشاء جديد للتصنيع التسلسلي.
التحقق من:
يمكن أن تتسبب الأسلاك البارزة في تلف غشاء مانع تسرب الغاز أو إصابة القائمين بالتركيب. لذلك يجب تشطيب الحواف المقصوصة وفقاً للبناء المعتمد بدلاً من تركها بدون معالجة.
يجب اختيار خيط الخياطة بناءً على درجة حرارته وحمله الميكانيكي الخاص. لا يحمي النسيج المقوى التماس الأقل تقديراً من الفشل الحراري أو الدويري.
| عنصر المواصفات | إعلاممعلومات للطلب |
|---|---|
| بناء من الألياف الزجاجية | تحديد الخيوط المستمرة أو المزخرفة، النسيج وقماش الأساس |
| تسليح بالأسلاك | السبائك، القطر عند الاقتضاء، الموضع واتجاه التسليح |
| الوزن النهائي | القيمة الاسمية وفاوت التصنيع |
| السمك | القيمة الاسمية، التفاوت وطريقة الاختبار |
| العرض | عرض اللفة القابل للاستخدام وسمح الحافة |
| معالجة السطح | عادي، معالج بالحرارة، معالج بالفيرميكوليت أو تشطيب محدد آخر |
| بيانات درجات الحرارة | الحدود المستمرة وقصيرة الأجل مع ظروف التعرض |
| البيانات الميكانيكية | قيم الشد أو التمزق في كلا الاتجاهين وطرق الاختبار المعمول بها |
| الأداء المكيف | القوة المحتفظ بها بعد التعرض الحراري أو الكيميائي ذي الصلة عند الاقتضاء |
| إرشادات التصنيع | توصيات القطع، والخياطة، ومعالجة الحواف، والتعامل |
| إمكانية التتبع | كود المادة، وتحديد الدفعة، ووثائق الفحص المتفق عليها |
يجب التمييز بين القيم النموذجية والحد الأدنى المضمون للقيم. عندما تكون الطبقة مهمة من الناحية الإنشائية، يجب على المصمم تحديد قيمة التصميم المطلوبة هامش الأمان بدلاً من الاعتماد على الوصف التسويقي.
| حالة المشروع | التقييمالمُوصى به |
|---|---|
| القماش السادة أدى أدائه بشكل موثوق | لا تقم بإضافة تسليح معدني بدون متطلب جديد أو وضع فشل مُوثَّق. |
| يترهل القماش أو تشوه في الخدمة الرأسية | راجع اتجاه التسليح، وتباعد الدعامات، ووزن القماش، والمهندسة المثبتة. |
| الاهتزاز المتكرر يتلف النسيج | قم بتقييم القماش المدعم بالأسلاك، ولكن افحص أيضًا تلامس البطانة، ونبض الضغط، وتفاصيل التثبيت. |
| القوة بعد التعرض لدرجات حرارة عالية أمر بالغ الحساسية | اطلب بيانات القوة المحتفظ بها بعد التكييف التمثيلي. |
| حاجز الغاز يحتاج إلى دعم | استخدم طبقة دعم محددة مع تحديد غشاء الختم المؤهل بشكل منفصل. |
| منطقة التثبيت هي التي تتعطل فقط | فكر في استخدام تعزيز محلي للكمة أو الحافة بدلاً من تعزيز الامتداد المرن بأكمله. |
| يجب أن ينطوي الحزام عبر نصف قطر صغير | قارن بين النماذج الأولية المعززة والعادية من حيث الصلابة، وحجم الوصلة، وأداء الدورة. |
| يصل تدفق كاشط شديد إلى الحزام | راجع بطانة التدفق الداخلي والتخليصات قبل الاعتماد على قماش أقوى. |
قبل الترقية إلى الألياف الزجاجية المعززة بالسلك، وثق سبب فشل القماش الحالي.
افحص بحثًا عن:
تتطلب أنماط التلف المختلفة إجراءات تصحيحية مختلفة. قد يفي القماش المعزز الجديد بالغرض عندما تفتقر الطبقة الداعمة إلى الهامش الميكانيكي. ولكنه لن يصحح محاذاة خاطئة، أو طولًا نشطًا غير كافٍ، أو حركة مفرطة، أو حافة بطانة حادة، أو مادة حاجز الغاز الخاطئة.
| عنصر طلب عرض الأسعار | المعلومات المراد تقديمها |
|---|---|
| نطاق التوريد | لفة قماش، ألواح مقطوعة، غطاء وسادة، حزام بديل أو وصلة تمدد كاملة |
| وظيفة الطبقة | طبقة داعمة، منسوجات الجانب الساخن، غطاء وسادة العزل أو تعزيز محلي |
| درجة الحرارة | درجات حرارة العملية، والتصميم، والحيود، ودرجات حرارة طبقة القماش المتوقعة |
| الوسط | تركيب الغاز، والرطوبة، التكثيف، والغبار، والجسيمات الكاشطة |
| الضغط | ظروف التشغيل، والتصميم، والضغط السلبي، والظروف العابرة، والارتفاع المفاجئ |
| الحركة | بيانات الحركة المحورية والجانبية والزاوية والالتوائية والاهتزازية مع الدورات |
| الهندسة | الحجم الدائري أو المستطيل، والفجوة المركبة، والحواف، وتفاصيل الزوايا |
| متطلبات التعزيز | سبائك السلك، الاتجاه، أو القيم الميكانيكية، أو عينة مرجعية معتمدة |
| مواصفات القماش | الخيط، والنسيج، والمعالجة، والوزن، والسُمك، والعرض، ونسبة التفاوت المسموح بها |
| التصنيع | خيط الخياطة، والدرزات، ووصلات الربط، ومعالجة الحواف، وتفاصيل التثبيت |
| التوثيق | صحيفة البيانات، وبيانات الاختبار المكيّفة، وسجلات الفحص، والموافقة على العينات |
| الكمية | نموذج أولي، أو استبدال للصيانة، أو متطلبات إنتاج |
لا. يمكن للعديد من الوصلات استخدام طبقات دعم من الألياف الزجاجية العادية عندما تفي تلك المواد بمتطلبات القوة ودرجة الحرارة والحركة المطلوبة. وينبغي أن يلبي التقوية بالسلك حاجة ميكانيكية محددة.
ليس بمفرده. تعود قدرة تحمل الضغط إلى هيكل وصلة التمدد بالكامل، بما في ذلك جميع طبقات القماش، والدرزات، والمشابك، والهندسة، والمكونات الداعمة.
لا ينبغي تحديدها تلقائيًا على أنها محكمة الإغلاق ضد الغازات. فالتركيب المنسوج يظل منفذًا. وقد يتطلب الأمر حاجزًا مؤهلاً منفصلاً لمستوى التسرب المحدد ووسط العملية.
لا. الألياف الزجاجية المدمجة بالسلك هي نسيج منسوج مقوّى. أما الشبكة السلكية فهي طبقة معدنية منفصلة تُستخدم للتثبيت أو الحماية أو الدعم. ويمكن استخدامهما معًا ولكنهما ليسا بديلين مباشرين.
لا. قد تضيف زيادة الأسلاك وزنًا وتصلبًا وتفرّض تعقيدات على الخياطة ومعالجة الحواف. ينبغي أن يتوافق مستوى التعزيز مع المتطلبات الميكانيكية وهندسة الحركة.
نعم. يمكن تقييمه كغطاء وسادة أو نسيج داعم عندما تبرر الاهتزازات أو عمليات المناولة أو الدورات الحرارية استخدام التعزيز. ومع ذلك، يجب الاستمرار في تصميم الوسادة والشبكة والبطانة والحزام المرن كنظام مكتمل.
اطلب القيم ذات الصلة في كلا اتجاهي القماش، وطرق الاختبار، والحالة الأدنى أو النموذجية، والخصائص المحتفظ بها بعد المعالجة الحرارية أو الكيميائية الممثلة عندما تؤثر تلك الظروف على الطبقة الداعمة.
نعم. يمكن لـ BSTFLEX تقييم أقمشة اللفائف، والمكونات النسيجية المصنعة، والأحزمة المرنة البديلة، وتجميعات وصلات التمدد غير المعدنية المخصصة بالكامل.
بالنسبة لمواد اللفائف، أرسل إلى BSTFLEX درجة الحرارة المطلوبة، واتجاه التعزيز، وبنية القماش، والسمك، والعرض، والكمية، ووظيفة الطبقة المخصصة لها. راجع قماش الألياف الزجاجية المدمج بالسلك كنقطة بداية.
بالنسبة للحزام البديل أو التجميعة الكاملة، يرجى تقديم درجة حرارة العملية، وتركيب الغاز، والضغط، والحركات، وأبعاد القناة، وتفاصيل الحافة، والصور الفوتوغرافية أو الرسومات للتركيب الحالي. يمكن لـ BSTFLEX تقييم المتطلبات من خلال مجموعة وصلة التمدد القماشية غير المعدنية الخاصة بها.
يمكن مقارنة خيارات الأنسجة الأخرى المطلية، غير المطلية، السيليكا، والمعززة في فئة قماش درجات الحرارة العالية.
اتصل بـ BSTFLEX لاختيار المواد ومراجعة العينات ودعم عروض الأسعار. حدد ما إذا كان الاستفسار متعلقًا بقماش لفة، أو طبقة داعمة مصنعة، أو مكون وسادة عزل، أو حزام بديل، أو وصلة كاملة.
