يجب أن تصف مواصفات عزل الأفران الصناعية أكثر من مجرد سمك البطانية. تعتمد الطبقة المطلوبة على تصميم الفرن، ودرجة الحرارة في موضع العزل، ومساحة التركيب المتاحة، وطريقة الدعم، وخطة الصيانة. المادة التي تناسب لوحة جدارية مسطحة قد تحتاج إلى تفاصيل تركيب مختلفة حول إطار الباب، أو الزاوية، أو قسم السقف، أو لوحة الوصول القابلة للإزالة.
عند تحديد بطانية الألياف الخزفية لفرن صناعي، يجب تعريف درجة الألياف، والسمك، والكثافة، ودورة التشغيل، والضغط المثبت، وترتيب المفاصل، وفحوصات القبول معاً.وهذا يمنح مصنع المعدات، ومصنع العزل، وفريق الشراء أساساً مشتركاً لتقييم المواد والبطانة المكتملة.

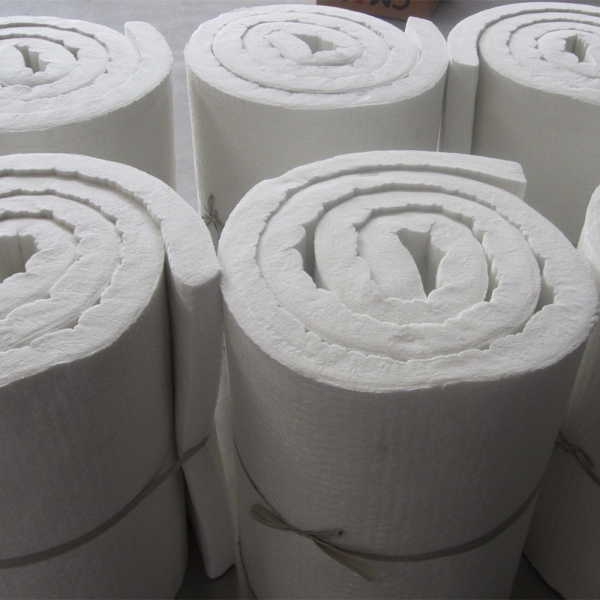

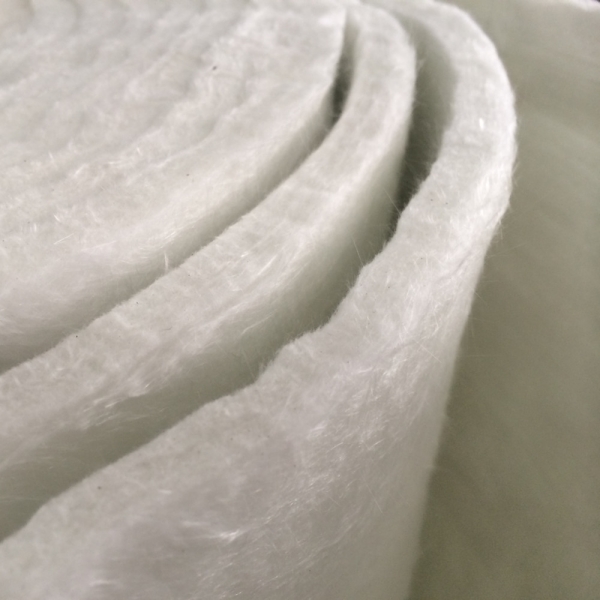

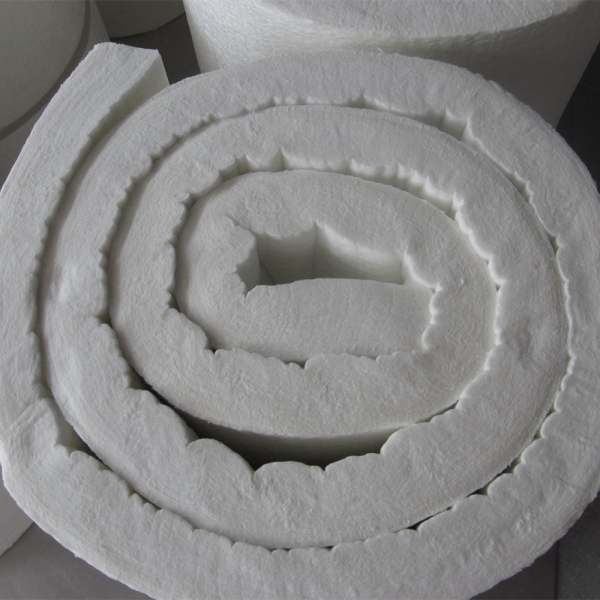

تُورِّد BSTFLEX بطانية عزل من الألياف الخزفيةلتطبيقات العزل الصناعي، بما في ذلك عزل فجوات جدران الأفران. يركز هذا دليل على المعلومات التي يجب أن يقدمها المشترون قبل طلب عينة أو عرض سعر. وهو لا يخصص تصنيف درجات حرارة واحد لكل درجة من ألياف السيراميك أو لكل هيكل فرن مثبت.
ابدأ بقسم الفرن المراد عزلُه
قبل اختيار البطانية، حدد المكان الذي سيتم تركيبها فيه. قد يحتوي الفرن الصناعي على عدة مناطق عزل، لكل منها درجة حرارة ونظام دعم ومتطلبات وصول مختلفة.
- الجدران الجانبية: حدد ما إذا كانت البطانية مثبتة خلف طبقة وجه ساخنة وقائية، أو داخل تجويف لوحة، أو مقابل مادة بطانة أخرى.
- أقسام السقف والأجزاء العلوية: صف كيف يتم دعم العزل وتثبيته. يمكن أن تؤثر الجاذبية واهتزازات الوصول للصيانة على تصميم التركيب.
- مناطق الأرضيات والجدران السفلية: اذكر ما إذا كانت المادة معرضة للأحمال، أو الصدمات، أو أعمال التنظيف، أو مخلفات العمليات. يجب عدم التعامل مع البطانة المرنة كمادة أرضية تحمل أحمالاً ما لم يكن التصميم الكامل مؤهلاً لذلك بشكل محدد.
- إطارات الأبواب لوحات الوصول: وفر أبعاد الفتحات، وترتيب الإغلاق، وعمق العزل المتاح. حدد ما إذا كان العزل مثبتاً في الباب أو يظل في هيكل الفرن.
- المجاري وأقسام الانتقال: حدد التغيرات في المقطع العرضي، والزوايا، والفتحات، والوصلات حيث قد تحدث فجوات أو انضغط مفرط.
الرسم التخطيطي الذي يحدد منطقة العزل يكون أكثر فائدة من اسم طراز الفرن وحده. إذا كان طلب واحد يغطي عدة مناطق، فقم بإدراجها بشكل منفصل بدلاً من افتراض أن مواصفات بطانة واحدة تناسب كل موقع.
حدد الحمل الحراري الفعلي
لا بالضرورة أن تكون نقطة ضبط الفرن هي نفس درجة الحرارة التي تتعرض لها بطانية ألياف السيراميك. فقد تكون العوازل خلف بطانة ذات وجه ساخن، أو بجوار فراغ هوائي، أو قريبة من الغلاف الخارجي. يمكن أن ينتج عن كل موضع توزيع مختلف لدرجات الحرارة.
قم تضمين المعلومات التالية في الاستفسار:
- درجة حرارة التشغيل العادية والموقع الذي يتم قياسها فيه؛
- أقصى درجة حرارة ذروة أو ذات المدة القصيرة، مع توضيح مدتها؛
- دورات بدء التشغيل، والإيقاف، ودورات التسخين أو التبريد الأخرى؛
- ساعات التشغيل المستمر ونمط التشغيل السنوي المتوقع؛
- جو الفرن وأي غازات معالجة ذات صلة أو تعرض كيميائي؛
- درجة الحرارة عند الوجه الساخن، وفي نطاق العزل، وعند الغلاف، حيثما تم قياسها أو توفرها.
درجة حرارة التصنيف، وظروف الاستخدام المستمر الموصى بها، ودرجة حرارة البطانة المثبتة بالكامل ليست قيمًا قابلة للتبادل.تأكد من درجة ألياف السيراميك المعمول بها ووثائقها الفنية. لا تستخدم نقطة انصهار الألياف أو رقم التصنيف العام كحد أقصى للتشغيل المستمر لتجميع الفرن.
عندما يكون الحساب الحراري مطلوبًا، قم بتوفير هيكل الجدار، وتسلسل الطبقات، وسمك كل طبقة، وحالة الجانب الساخن، والظاهرة المحيطة. يجب مقارنة بيانات الموصلية الحرارية عند متوسط درجة الحرارة ذات الصلة والكثافة المحددة. ولا يعد رقم الموصلية بدون درجة حرارة الاختبار ومعلومات العينة أساسًا كافيًا للمقارنة بين عرضي أسعار.
اختر السُمك ضمن مساحة التصميم المتاحة
تتوفر بطانية ألياف السيراميك BSTFLEX في نطاق سُمك يبلغ 6–50 مم. يعتمد السُمك المناسب على الأداء الحراري المطلوب والمساحة المتاحة في هيكل الفرن. لا يعني النطاق الكامل أن كل تركيبة من حيث السُمك، والكثافة، وطول اللفة، والوجه تعد تكوينًا قياسيًا في المخزون.
عند طلب عرض سعر، ميز بين ثلاثة أبعاد:
- السُمك المُورد: السُمك الاسمي للبطانية قبل التركيب.
- السُمك المُثبت: المساحة التي تشغلها بعد التركيب، بما في ذلك الانضغاط الناتج عن نظام التثبيت أو اللوحات المحيطة.
- عمق التجويف المتاح:المساحة الفيزيائية بين بطانة الفرن أو الغلاف أو المكونات المجاورة.
إذا تم ضغط البطانية لتناسب التجويف، فوضح حالة التركيب المتوقعة. لا تفترض أن ضغط بطانية أكثر سماكة في مساحة أصغر ينتج عنه نفس النتيجة الحرارية مثل بطانية مصنعة لتلك السماكة المثبتة. يمكن أن يغير الضغط الكثافة، والتلامس بين الطبقات، والطريقة التي يتم بها الاحتفاظ بالعزل.
بالنسبة للتصميم متعدد الطبقات، أظهر سماكة كل طبقة وموقع وصلاتها. يجب على مصمم العزل أن يقرر ما إذا كانت الوصلات بحاجة إلى أن تكون متداخلة، أو متداخلة الأطراف، أو مرتبة بطريقة أخرى لتناسب بناء الفرن. تجنب تطبيق مسافة تداخل عامة دون مراعاة المادة، والتغير البعدي المتوقع، وطريقة التركيب.
اعتبر الكثافة جنباً إلى جنب مع السماكة
الكثافة هي مواصفات للمادة وليست تصنيفاً بسيطاً للجودة. لا توفر الكثافة الأعلى تلقائياً أفضل نتيجة عزل لكل فرن. يجب أن يأخذ الاختيار في الاعتبار التوصيل الحراري عند درجات الحرارة ذات الصلة، والسماكة المثبتة، ومتطلبات المناولة، والطريقة التي يتم بها دعم البطانية.
تسرد معلومات منتج C11 الحالية نطاق كثافة يبلغ 96–128 kg/m³لبطانية الألياف السيراميكية. قم تأكيد تركيبة الكثافة والسماكة المطلوبة مع عرض الأسعار والبيانات التقنية المعمول بها. لا تقارن قيمة الكثافة للبُلبة الألياف العارية بالكتلة الإجمالية للتجميع المغطى أو المحول بطريقة أخرى.
بالنسبة للفحص عند الوورد، اتفق على ما إذا كانت الكثافة يتم التحقق منها مباشرة أو من خلال طريقة متفق عليها للكتلة لكل مساحة والسماكة. حدد أبعاد العينة، والتكييف، وقياس الإجراءات. هذا يتجنب النزاعات الناتجة عن مقارنة القياسات المأخوذة في ظل ظروف ضغط أو تكييف مختلفة.
خطط لتركيب وطريقة الاحتفاظ
بطانية الألياف السيراميكية هي مادة عزل مرنة. وهي تحتاج إلى ترتيب تركيب مناسب لإبقائها في مكانها وحمايتها من الظروف الموجودة في الفرن. تعتمد طريقة الاحتفاظ الصحيحة على غلاف الفرن، وتصميم البطانة، والاتجاه، ودرجة الحرارة، وخطة الصيانة.
تركيب الجدران واللوحات
أظهر طبقات اللوحة والطريقة التي يتم بها التقاط البطانية أو الاحتفاظ بها. حدد الاختراقات، ونقاط التثبيت، والحواف، والتحولات. تحقق من أن المثبتات أو الدعامات لا تخلق ضغطاً محلياً غير مقبول أو تترك فجوات غير معزولة حول المحيط.
تركيب السقف والجزء العلوي
صف نظام الدعم والاتجاه الذي يتم تثبيت البطانية فيه. يجب أن يأخذ التصميم في الاعتبار وزن المادة الخاص، والدورة الحرارية، وحركة هيكل الفرن. لا تنسخ تباعد المثبتات أو كميات التثبيت من فرن غير مرتبطة؛ يجب تحديد تلك القيم لنظام البطانة الفعلي.
تركيب الأبواب واللوحات القابلة للإزالة
أكد ما إذا كان العزل مثبتاً على الباب، أو محفوظاً داخل كاسيت قابل للإزالة، أو مثبتاً كإدراج منفصل. يمكن أن يزعج الفتح والغلق المتكرر الحواف غير الدعمية. يجب أن يتحقق اختبار تمثيلي من الملاءمة، والاحتفاظ، وما إذا كانت البطانية تتحرك عند مناولة اللوحة.
الوصلات، والزوايا، والاختراقات
ضع علامة على الوصلات، والزوايا، وفتحات الحارق، واختراقات المستشعرات، والانقطاعات الأخرى على الرسم. تحتاج هذه المواقع إلى اهتمام خاص لأن طبقة العزل يمكن أن تكون متصلة على رسم مسطح ولكنها غير متصلة بعد التصنيع. حدد كيف سيغلق التجميع النهائي حول كل ميزة.
تحقق من البيئة بما يتجاوز درجة الحرارة
يمكن أن تعرض الأفران الصناعية العزل لأكثر من الحرارة. اعتماداً على العملية، قد تواجه المادة حركة الهواء، والاهتزاز، والرطوبة أثناء الإغلاق، وعوامل التنظيف، وأبخرة العمليات، أو الاتصال الميكانيكي العرضي.
صف التعرض الفعلي بدلاً من استخدام مصطلحات واسعة مثل مقاومة الكيمياء أو مقاومة الرطوبة. حدد المادة، والتركيز حيثما يكون معروفاً، ودرجة الحرارة، وما إذا كان الاتصال مستمراً أم عرضياً. اطلب معلومات توافق خاصة بالدرجة عندما تؤثر الأجواء على الألياف أو الأجزاء الأخرى من البناء.
إذا كانت البطانية مغطاة بغطاء، أو شبكة، أو لوحة، حدد تلك الطبقة بشكل منفصل. قد يساعد الغطاء في الاحتفاظ بالعزل أو حمايته من المناولة، ولكنه لا يؤهل تلقائياً البطانة الكاملة لمتطلبات التآكل، وسرعة الغاز، والتعرض الكيميائي، أو الحماية من الحريق.
ضع متطلبات الفحص والقبول قبل الطلب
يجب أن تمثل الموافقة على العينة حالة المادة والتركيب التي سيتم استخدامها في الإنتاج. اتفق على نقاط الفحص قبل تقديم الطلب، خاصة عندما يتم قطع البطانية إلى قطع مشكلة أو تثبيتها في عدة مناطق من الفرن.
| عنصر الفحص | ما يجب الاتفاق عليه |
|---|---|
| هوية المادة | درجة الألياف، ومواصفات المنتج، وتحديد الدُفعة، والوثائق التقنية الموردة مع الطلب. |
| السماكة | القيمة الاسمية، والتسامح، ومواقع القياس، وما إذا كان القياس قبل أو بعد الضغط. |
| الكثافة أو الكتلة | الكثافة المحددة أو الكتلة المساحية، الوحدات، حجم العينة، وما إذا كانت القيمة تنطبق على النواة أو المادة المحولة الكاملة. |
| الأبعاد | عرض وطول اللفة، حجم الورقة أو مخطط الجزء المقطوع، جنباً إلى جنب مع التسامحات البعدية. |
| الحالة البصرية | التمزقات، الترقق المحلي، الحواف التالفة، التلوث، التغليف الرطب، أو العيوب الأخرى المتفق عليها. |
| تجربة التركيب | الملاءمة حول الزوايا والفتحات، الاحتفاظ، إغلاق الوصلات، والسماكة المثبتة. |
| دليل التعرض للحرارة | درجة حرارة الاختبار، والمدة، والجو، وطريقة القياس، وشدة القبول عند الحاجة إلى خصائص المعالجة الحرارية. |
بالنسبة لتصميم فرن جديد، اعتمد عينة نموذجية أو قسماً تجريبياً قبل بدء الإنتاج المتكرر. سجل مراجعة الرسم ومواصفات المواد المقبولة. إذا تغير تصميم الفرن، فتحقق مما إذا كانت السماكة الأصلية، والكثافة، والدعم، وتفاصيل الوصلات لا تزال مناسبة.
الخيارات المخصصة المتاحة
بالنسبة لبطانية ألياف السيراميك p40، يغطي نطاق المنتج المنشورسماكة 6–50 مم ونطاق كثافة مُدرج يبلغ 96–128 كغ/م³، بعرض اسمي قدره 1,050 مم. تأكيد التوليفة المتاحة وطول اللفة والتعبئة للطلب المطلوب.
بناءً على المشروع ومراجعة التصنيع، يمكن للمشترين مناقشة ما يلي:
- السُمك المطلوب ضمن نطاق المنتجات المتاحة؛
- اختيار الكثافة يخضع لمواصفات المواد المعتمدة؛
- أبعاد الرف وتعبئة المتطلبات؛
- الأطوال المقطوعة، أو الألواح، أو الأشكال المستندة إلى المخططات حيثما كان ذلك ممكناً؛
- عينات الكميات وثائق التفتيش للموافقة.
لا تفترض أن جميع التراكيب بين السمك والكثافة والأبعاد هي مخزون قياسي. يرجى إرسال الرسم والكمية السنوية أو كمية الدفعة حتى يمكن مراجعة صيغة التوريد قبل تقديم العرض.
يستخدم مع
عندما تتطلب تجميعة الفرن طبقة نسيجية منفصلة أو غطاءً مصنعًا مقاومًا للحرارة، يرجى مراجعة قماش ألياف السيراميك المتحمل لدرجات الحرارة العالية كمادة منفصلة. يجب تحديد دوره، وتعزيزه، ومدى ملاءمته لدرجات الحرارة بالنسبة للمجموعة؛ ولا يتم تضمينه تلقائيًا مع بطانية ألياف السيراميك السادة.
بالنسبة للهيكل الذي يتطلب تحديدًا تغليفًا برقاائق الألومنيوم، قارن المادة المنفصلة بطانية عازلة من ألياف السيراميك مع رقائق الألومنيوم. تتمتع النواة السيراميكية، والرقائق، ونظام الربط بحدود مختلفة ويجب تقييمها بشكل منفصل.
منتجات ذات صلة
- بطانية عازلة من ألياف السيراميك — مادة بطانية سادة لمشاريع عزل الأفران والأفران الصناعية.
- بطانية عازلة من ألياف السيراميك مع رقائق الألومنيوم — هيكل مكسو منفصل عندما يكون سطح الألومنيوم مطلوبًا.
- حصير ألياف السيليكا المثقوب بالإبر — مادة عزل أخرى يمكن تقييمها عندما يختلف درجة الألياف المطلوبة أو الخدمة الحرارية.
- صوف العزل للحرارة العالية — قارن بين عائلات مواد العزل المتاحة.
الأسئلة الشائعة
ما سمك بطانية ألياف السيراميك الذي يجب أن أحده للفرن الصناعي؟
ابدأ بالأداء الحراري المطلوب وعمق التركيب المتاح. يتم تقديم BSTFLEX p40 بنطاق سمك من 6 إلى 50 مم. يعتمد الاختيار النهائي أيضًا على درجة الألياف، والكثافة، ودورة التشغيل، والضغط عند التركيب، وترتيب البطانة. قم بتأكيد المزيج المطلوب قبل الطلب.
هل توفر بطانية ألياف السيراميك ذات الكثافة الأعلى عزلًا أفضل دائمًا؟
لا. يجب تقييم الكثافة جنبًا إلى جنب مع السمك وبيانات التوصيل الحراري عند متوسط درجة الحرارة المعني. قد تغير الكثافة الأعلى خصائص المناولة والخصائص الميكانيكية، ولكن لا ينبغي التعامل معها كتحسن تلقائي في الأداء الحراري.
هل يمكن تركيب بطانية ألياف السيراميك مباشرة مقابل السطح الساخن للفرن؟
يعتمد ذلك على درجة الألياف المختار، وجو الفرن، ومدة التعرض، وتصميم البطانة. تأكد مما إذا كانت البطانية مخصصة كطبقة ساخنة، أو عزل احتياطي، أو طبقة تجويف مغلقة. لا تشكل قيمة تصنيف المواد وحدها موافقة على التركيب الكامل.
كيف يجب ترتيب وصلات بطانية الألياف الخزفية؟
يعتمد ترتيب الوصلات على هندسة الفرن، وعدد الطبقات، والتغير البعدي المتوقع، وطريقة التثبيت. حدد الوصلات والاختراقات على الرسم واتفق على ترتيبات التداخل أو الترتيب المتداخل مع مصمم العزل. لا تقم تطبيق مسافة تداخل عامة دون التحقق من البناء الفعلي.
هل تستطيع BSTFLEX توريد بطانية الألياف الخزفية بأحجام مخصصة؟
يمكن مراجعة متطلبات السمك الخاص، والكثافة، والطول، والتعبئة، والأجزاء المقصوصة حسب الرسم. قدم الأبعاد المطلوبة والتفاوت والكمية لمراجعة التصنيع. تأكد من التركيب المتاح وشكل التوريد مع عرض السعر.
اطلب مراجعة مواصفات بطانية الألياف الخزفية
أرسل رسم الفرن أو رسم منطقة العزل، وملف تعريف درجة حرارة التشغيل، والسمك المطلوب، والكثافة، والأبعاد، وكمية الشراء. حدد ما إذا كانت البطانية مثبتة خلف طبقة ذات وجه ساخن، أو داخل تجويف لوحي، أو كجزء من قسم قابل للإزالة. قم بتضمين أي وثائق خاصة بالموصلية الحرارية، أو الانكماش، أو التعرض للحرارة المطلوبة للموافقة.
تدعم BSTFLEX مراجعة المشاريع وتطوير العينات من خلالخدمات التصنيع حسب الطلب والتصنيع الأصلي (OEM). لمواصفات المنتج، قم بزيارة صفحةبطانية العزل المصنوعة من الألياف الخزفية BSTFLEX. بالنسبة لعائلات الألياف الأخرى، استخدمأداة اختيار مواد العزل درجات الحرارة العالية.
اطلب عرض أسعار ومراجعة للعيناتمع تفاصيل التطبيق والرسم. يساعد موجز التركيب الواضح في توحيد اختيار المواد، والتصنيع، والفحص الوارد قبل الإنتاج المتكرر.
