حصيرة ألياف زجاجية إبرية مربوطة بالخياطة للتصنيع الأصلي (OEM): القطع، والتعامل، وفحوصات القبول

لفة العازل ليست الجزء الذي يقوم فني التجميع بتركيبه. فقبل أن تصل إلى المعدات، قد يتم فك المادة، وتداخل أجزائها، وقطعها، وتجميعها في طبقات، ونقلها، وتثبيتها حول الفتحات أو نقاط التثبيت. بالنسبة للمشتري من شركات تصنيع المعدات الأصلية (OEM)، فإن السؤال المفيد هو ما إذا كانت الحصيرة المختارة يمكنها المرور عبر تلك السلسلة من العمليات مع الاستمرار في المطابقة للرسم الهندسي.

حدد حصيرة ألياف الزجاج الإبرية المربوطة بالغرز حسب درجة أليافها، وخيط التقوية، وترتيب الغرز، والسمك النهائي، وشكل التسليم. ثم اعتمد أجزاء مقطوعة ممثلة للتحقق من المناولة، والملاءمة، وظروف التشغيل. يوفر هذا لقسمي المشتريات والإنتاج أساسًا مشتركًا لمقارنة العينات وقبول الطلبات المكررة.

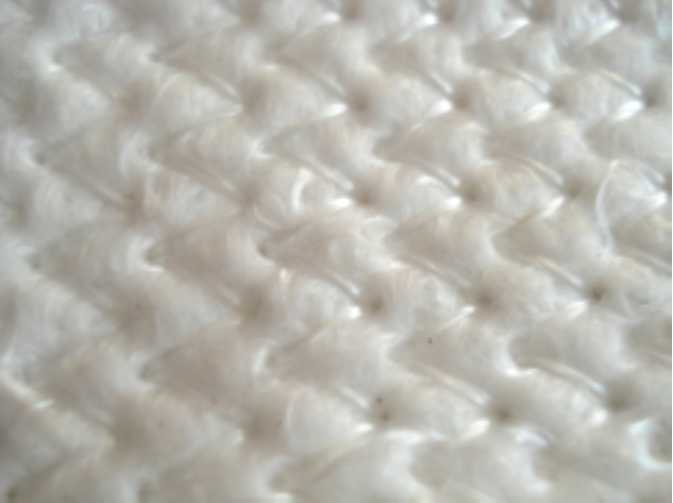

إن حصيرة BSTFLEX الإبرية من ألياف الزجاج المربوطة بالغرزتجمع بين هيكل عزل من ألياف الزجاج المثقوبة بالإبر وتقوية إضافية بالخيوط. يُستخدم الربط بالغرز لتحسين السلامة الميكانيكية؛ ويعتمد مقدار التحسين ومسار المعالجة المناسب على الهيكل المحدد. يركز هذا الدليل على تحويل تلك المادة إلى مكونات عزل صناعية.

ابدأ برسم جزء العزل

حدد ما إذا كان الرسم يصف قلب العزل، أم حشوة عزل مغلفة، أم غطاء معدات كاملاً. لا ينبغي أخذ المخطط الخارجي للقلب مباشرة من الأبعاد الخارجية للكسوة النهائية دون مراعاة طريقة تصنيعها.

حدد الحواف وثقوب التثبيت المستخدمة لتحديد موقع الجزء أثناء التجميع. وضمّن الشقوق، والفتحات المقطوعة، والمقاطع الضيقة، والانحناءات المقصودة، والمساحة المتاحة للعزل. ووضح ما إذا كانت الأبعاد تُفحص على الجزء المسطح غير المضغوط أم بعد التركيب. ويكون هذا مفيدًا بشكل خاص للحشوات المجهزة داخل ألواح المعدات المسخنة والأغطية القابلة للإزالة.

استخدم توصيفًا للمادة يحدد درجة الزجاج والهيكل المقوى. وحدد أي كسوة بشكل منفصل. ولا تُعد مصطلحات "حصيرة ألياف الزجاج المخيطة" و"حصيرة ألياف الزجاج المقواة" مواصفات طلب كاملة بمفردها.

حدد اتجاه اللفة والغرز قبل التداخل

اطلب من المورد تحديد اتجاه اللفة وترتيب الغرز على العينة. وحيثما كان الاتجاه مهمًا للتركيب أو المناولة، اعرض سهم توجيه على رسم الجزء. ولا تعتمد تخطيط قطع مائل لمجرد أنه يقلل من الهدر.

اختبر الاتجاه المقترح حول الانحناءات، والفتحات، والمقاطع التوصيلية الضيقة. وقارن الأجزاء في اتجاهات مختلفة عندما يسمح التصميم بذلك، ووثق النتيجة. والهدف هو تحديد ما إذا كان الاتجاه يحتاج إلى ضبط لهذا المكون، وليس افتراض أن كل حصيرة مخيطة تتصرف بالطريقة نفسها في كل اتجاه.

بالنسبة لمتطلبات نمط الغرز، حدد ما يتم قياسه: المسافة بين صفوف الغرز، أو طول الغرزة بطول الصف، أو ميزة أخرى متفق عليها. تُعد قيمة التخيط الفردية غامضة دون ذلك التعريف. ويجب مراجعة أي قيمة مطلوبة للتحقق من جدواها التصنيعية قبل أن تصبح من متطلبات الطلب.

اعتمد مسار القطع على مواد الإنتاج

استخدم عينات تمثل درجة الألياف، والسمك، وهيكل الغرز المقترح. إن التجربة على حصيرة العادية الأكثر رقة لا تثبت صحة عملية القطع لحصيرة أخرى مقواة وأكثر سمكًا.

اتفق على تجربة تعكس مسار الإنتاج المقصود، مثل القطع بالسكين أو القطع بالقولبة (القطع بالكبس) عند الاقتضاء. وسجل كيفية دعم المادة وتثبيتها، وما إذا كانت تُقطع في طبقات فردية أم طبقات مجمعة، وكيفية إزالة الأجزاء بعد القطع. هذه متغيرات عملية يجب تقييمها، وليست إعدادات عامة يقدمها هذا الدليل.

افحص الميزات الأكثر صعوبة في التصنيع: الثقوب الصغيرة، والزوايا الداخلية الضيقة، والجسور الضيقة، والقطوع التي تعبر خطوط الغرز. وتحقق من عدم وجود قطوع غير مكتملة، أو ألياف مسحوبة، أو تمزق محلي، أو اضطراب في الخيوط. وقم بتقييم حالة الحافة بعد رفع القطعة ونقلها، وليس فقط أثناء بقائها مدعومة على طاولة القطع.

اتفق على مظهر الحافة المقبول باستخدام عينات ممثلة أو صور فوتوغرافية. وتجنب الوصف الغامض مثل "نظيف تمامًا" أو "انعدام التنسل" ما لم يدعم ذلك اختبار محدد وحدود قبول معتمدة. إن الخياطة التي تعبر المحيط الخارجي النهائي ستُقطع؛ لذا مَيّز بين نهاية الخيط المقطوع والتنسل المتدرج الذي يؤثر على الجزء المحتفظ به.

افحص المناولة بين القطع والتركيب

أرسل قطع التجربة عبر تسلسل النقل الفعلي. ارفعها من سطح القطع، وضعها في التغليف المقترح، وانقلها إلى التجميع، وقم بتركيبها باستخدام الدعامات المقصودة. وسجل أي تلف أو معالجة إضافية مطلوبة في كل مرحلة.

بالنسبة للحشوات الكبيرة أو المشكلة، قم بتقييم الدعم أثناء الرفع بدلاً من التعامل مع المقطع الضيق كنقطة حمل. وبالنسبة للمجموعات، حدد الأجزاء بوضوح كافٍ حتى لا يحتاج المشغلون إلى بسطها أو تدويرها بشكل مكرر للثور على القطعة الصحيحة.

حيثما سيتم فتح الغطاء للصيانة، ضمّن الإزالة وإعادة التركيب في التجربة. وتحقق مما إذا كان القلب يتحرك داخل كسوته، أو يرق سمكه حول الإغلاقات، أو يتطلب إعادة ضبط موقعه. يجب أن تعالج التقوية متطلبات مناولة محددة؛ ولا ينبغي استخدامها للتعويض عن الدعامات المفقودة أو تصميم الاحتجاز غير المناسب.

اكتب معايير قبول قابلة للقياس

تُعد العينة المعتمدة مفيدة، ولكن الإنتاج المكرر يحتاج أيضًا إلى أساس فحص مكتوب. اختر الفحوصات التي تهم المكون واتفق على أخذ العينات، والأساليب، وحدود القبول قبل تقديم طلب الإنتاج.

تحتاج قراءات السماكة إلى طريقة مشتركة لأن المادة قابلة للانضغط. حدد كيفية تكييف العينة وقياسها بدلاً من مقارنة قراءة باليد إجراء مختبري مختلف. عندما يتطلب المشروع طريقة اختبار معترف بها، تأكد من أنها تنطبق على البناء المسلح المُوَرد.

حافظ على فصل السماكة الاسمية المُوَردة عن السماكة المثبتة. وضح أيضًا ما إذا كانت قيمة الوزن المساحي تصف حصيرة الأساس أو المادة الكاملة المترابطة بالغرز. إن مقارنة رقم يمثل القلب وحده برقم يمثل المادة النهائية يمكن أن يحجب الاختلافات بين عروض الأسعار.

قم بتضمين العينات المعرضة للحرارة عندما يجب أن يدوم التعزيز أثناء الخدمة

حدد ما إذا كان خيط التعزيز مطلوباً بشكل أساسي أثناء التصنيع أو يجب أن يستمر في دعم الحصيرة طوال فترة التشغيل. اذكر درجة الحرارة عند العزل، ومدة التعرض، وجو التشغيل، وأي دورة تسخين متكررة.

عندما تعزّز الحاجة أثناء الخدمة، اجعل الفريق الفني المسؤول يحدد تسلسلاً مناسباً للتعرض للحرارة والفحص. افحص الأجزاء المقطوعة الممثلة بعد ذلك للتحقق من التغير الأبعادي، وحالة الغرز، وسلامة المناولة، والملاءمة. اتفق على النتيجة المطلوبة قبل الاختبار، بدلاً من الحكم على عينة غير مألوفة بعد التسخين.

لا تستخدم نقطة انصهار الألياف الزجاجية، أو بياناً عاماً للحد الأقصى لدرجة الحرارة، أو قوة الشد في درجة حرارة الغرفة كبديل لهذا التقييم. يجب أن يشير الاعتماد الحراري والميكانيكي إلى المزيج المحدد من الحصيرة والخيط. إضافة الغرز لا تؤهل المادة بمفردها لدرجة حرارة تشغيل مستمرة أعلى.

فصل اعتماد اللب عن اعتماد التجميعة النهائية

يمكن للأجزاء المقطوعة من لب العزل أن تجتاز فحص الاستلام بينما يظل اللوح أو الغطاء الكامل بحاجة إلى تقييم حراري. اذكر السماكة المركبة، والدعائم، والطبقات الخارجية والجانب الساخن، والفتحات، والشروط الحدودية عند تحديد الهدف لفقدان الحرارة أو درجة حرارة السطح.

وبالمثل، فإن البناء المخيط وحده لا يحدد تصنيف التآكل للتدفق المكشوف، أو تصنيف الحريق النهائي، أو النتيجة الصوتية. اطلب الأدلة ذات الصلة بالتطبيق المقترح بدلاً من نقل نتيجة من مادة أو تجميع مختلف.

استخدم صحيفة بيانات سلامة المواد الحالية للمادة المرفقة وإجراءات التعامل في الموقع للقص والتركيب. فحص المواد ليس بديلاً عن ضوابط مكان العمل المطلوبة.

انقل الموافقة المعتمدة إلى الطلبات المتكررة

بعد الاعتماد، احتفظ بتحديد المواد، ومراجعة الرسم، واتجاه الغرز المتفق عليه، وطريقة الفحص، وتعليمات التغليف كمجموعة معتمدة واحدة. حدد التغييرات التي تتطلب المراجعة قبل التوريد، بما في ذلك درجة الألياف، وخيط التقوية، والواجهة، والنمط، أو هندسة الجزء المقطوع.

بالنسبة لطلبات الأكراد، سجل العرض والطول القابلين للاستخدام بالإضافة إلى مواصفات المادة. وبالنسبة لطلبات الأجزاء المقطوعة، سجل الأبعاد المقبولة والكمية وشرط التسليم المتفق عليه. حافظ على مقارنات عس العروض على نفس الأساس: المساحة الموردة للأكراد أو القطع المقبولة للمكونات المحولة.

توفر BSTFLEX مراجعة التطبيقات وتطوير العينات من خلال خدمات التصنيع المخصص وOEM. أرسل شكل الرول المطلوب أو رسم الجزء لمراجعة الجدوى، بما في ذلك أي متطلبات للأدوات، والتفاوت، والتوثيق. قم تأكيد نطاق التوريد المقترح قبل الموافقة على الإنتاج.

ما الذي يجب إرساله للحصول على عرض سعر حصيرة الألياف الزجاجية المترابطة بالغرز

أرسل تطبيق المعدات، ومراجعة الرسم، ودرجة الزجاج المطلوبة، والسمك، والكثافة أو الوزن المساحي، والكمية. بالنسبة لبناء الغرز المحدد، قم تضمين متطلبات خيط التسليح، والنمط، والاتجاه. أضف ظروف التشغيل واشرح ما إذا كان يجب أن يظل التسليح وظيفياً بعد التعرض للحرارة.

اذكر ما إذا كنت بحاجة إلى أكراد للقطع الداخلي أو فراغات العزل الجاهزة للتجميع. قم تضمين كمية العينة، ومتطلبات الفحص، والطلب المتوقع للطلبات المتكررة. يتيح ذلك مراجعة المواد، وأعمال التحويل، ونطاق الموافقة معاً.

للمواد المسلحة، قم بزيارة صفحة منتج حصيرة إبرة الألياف الزجاجية المترابطة بالغرز. وحيث لا يتطلب التصميم غرزاً إضافياً، تظل حصيرة إبرة الألياف الزجاجية العادية خياراً منفصلاً. تتوفر أنواع أخرى من الألياف للمقارنة من خلال مجموعة مواد العزل درجات الحرارة العالية.

اطلب عرض سعر ومراجعة عينة مع رسم المكون ومتطلبات القبول. وافق على المادة بالشكل الذي سيستخدمه فريق الإنتاج لديك، ثم انقل هذه المواصفات إلى كل طلب متكرر.
