كم ألياف زجاجية من نوع HTG للتمديدات الكهربائية: ما الذي يجب تحديده

قد يصعب تركيب غلاف مناسب لسلك على طاولة العمل بعد تثبيت طرفه. كما قد يكون مجاورًا لملف محرك، أو جزء ساخن من جهاز، أو حافة معدنية حادة. تؤثر هذه التفاصيل على الغلاف الذي تطلبه. بالنسبة لتوصيلات الأسلاك الكهربائية، فإن نقطة البداية المفيدة هي التجميع النهائي وظروف تشغيله، وليس مجرد القطر ودرجة الحرارة.

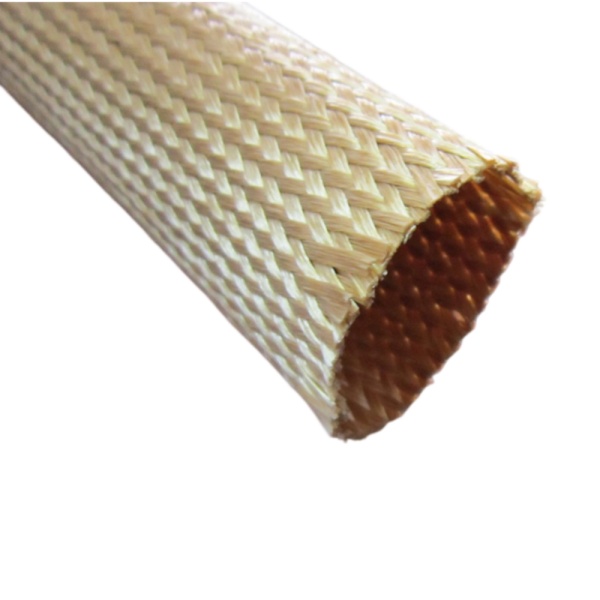

BSTFLEXغلاف من الألياف الزجاجية HTGمصنوع من خيوط زجاجية من النوع E غير قلوية، معالجة حرارياً ومشبعة براتنج مرن. يُدرج المنتج في صفحة المنتج كعازل وواقي ميكانيكي للأسلاك في الآلات الكهربائية والمحركات والأجهزة المنزلية. توضح الملاحظات أدناه كيفية تحويل هذا الوصف إلى مواصفات شراء عملية.

ابدأ بالسلك كما سيتم تركيبه

قِس أكبر قطر خارجي يجب أن يمر فوقه الغلاف، بما في ذلك العازل والوصلات والمفاصل وأي موصل لا يمكن تركيبه لاحقًا. سجّل الطول المطلوب للغطاء ومكان تثبيت نهايتي الغلاف. إذا تطلّب التركيب سحبه عبر غلاف أو حول انحناء، فجرّب عينة على المسار الفعلي. لا يُشير حجم السلك الاسمي إلى حجم الحزمة النهائية.

تُدرج صفحة منتجات HTG الأقطار الداخلية الاسمية من 0.5 مم إلى 30 مم، مع اختلاف في تفاوتات القطر وسماكة الجدار حسب الحجم. حدد القطر الداخلي الاسمي المطلوب، وتحقق من التفاوت المسموح به لهذا الحجم مقارنةً بأكبر جزء في التركيب وأصغر قطر مطلوب لتركيب محكم. في حالة الإنتاج المتكرر، حدد طول القطع النهائي ومقدار التباين المسموح به في عملية التجميع.

صف أين تصل الحرارة إلى الكم

زوّد المورّد بدرجة الحرارة العادية عند موضع الغلاف، ومدة التعرض، وأي أحداث قصيرة مثل بدء التشغيل أو حالة عطل. تشير قائمة HTG إلى نطاق تشغيل من -30 درجة مئوية إلى 350 درجة مئوية، وذروات قصيرة عند 400 درجة مئوية. كما تُصنّف الفئة الحرارية C. هذه هي بيانات المنتج المنشورة؛ ولا تُحدّد تصنيف درجة حرارة السلك أو الجهاز بالكامل. لا يزال عزل الموصل والأجزاء المجاورة ومتطلبات الموافقة بحاجة إلى مراجعة منفصلة.

عند ملامسة الغلاف لمكون ساخن، أرفق رسمًا تخطيطيًا أو صورة توضح نقطة التلامس. أما إذا كان مصدر الحرارة سطحًا مجاورًا، فدوّن الفجوة وتدفق الهواء وأي غطاء واقٍ موجود مسبقًا. يساعد هذا في التمييز بين مشكلة التلامس الموضعية والحرارة المحيطة العامة داخل الغلاف.

الاتفاق على الاختبار الكهربائي للحجم المختار

تُشير صفحة المنتج إلى نطاق جهد انهيار يتراوح بين 0.5 كيلوفولت و1.5 كيلوفولت. استفسر عن النتيجة التي تنطبق على القطر والتصميم المذكورين، واطلب طريقة الاختبار وشروطه. لا ينبغي اعتبار النطاق المذكور في صفحة المنتج بمثابة تصنيف لكل مقاس غلاف أو كبديل لاختبار نظام الأسلاك المُركّب.

بالنسبة لأسلاك المحركات وأسلاك الأجهزة، يُرجى إبلاغ المورّد ما إذا كان الغلاف طبقة حماية إضافية فوق موصل معزول مسبقًا أم جزءًا من نظام العزل الذي يتم التحقق من صحته. هذا التمييز يُحدد الوثائق التي سيحتاجها فريقك الهندسي. إذا كان معيار أو اختبار عميل مُحدد إلزاميًا، فأرسل اسمه الكامل مع الاستفسار.

تحقق من تشطيب الراتنج وعملية التجميع

HTG عبارة عن جديلة زجاجية مشبعة بالراتنج. تُعدّ اللمسة النهائية جزءًا من مواصفات المنتج، لذا يُرجى تضمين أي ورنيش لف، أو مركب تغليف، أو مادة لاصقة، أو عامل تنظيف، أو حرارة معالجة مُستخدمة بعد التغليف. تحقق من توافقها مع عملية التصنيع الخاصة بك، وافحص عينة بعد القطع والربط والتجميع النهائي. إذا كانت عملية التصنيع الخاصة بك تتطلب سطحًا مختلفًا أو طلاءً منفصلاً، فناقش ذلك قبل طلب أطوال الإنتاج.

الطبقة الخارجية المصنوعة من مطاط السيليكون عبارة عن هيكل منفصل. للاطلاع على المتطلبات التي تنص تحديدًا على استخدام غلاف مطلي بالسيليكون، انظرغلاف من الألياف الزجاجية المغلفة بمطاط السيليكونقم بمقارنة المنتج وخصائصه المعلنة وبيانات اختباره مع نسخة HTG. يجب أن يكون لكل منهما مواصفات ومصطلحات بحث منفصلة.

أرسل استفسارًا قابلاً للاستخدام

ملخص تقني موجز يوفر وقتًا أكثر من قائمة طويلة من الكلمات المفتاحية العامة. يتضمن ما يلي:

• التطبيق: سلك المحرك، أو حزمة أسلاك الأجهزة، أو أي مجموعة كهربائية أخرى.
• القطر الخارجي للسلك أو الوصلة النهائية، بالإضافة إلى أي ميزة يجب أن يمر فوقها الغلاف.
• الطول المطلوب للتغطية، وتفاوت طول القطع، وطريقة التجميع.
• درجة الحرارة الطبيعية ودرجة الحرارة القصوى عند الكم، بما في ذلك مدة التعرض.
• اختبار كهربائي أو مواصفات العميل، مع الوثائق المطلوبة.
• التلامس مع الورنيش أو المواد اللاصقة أو مواد التنظيف الكيميائية أو مواد المعالجة الأخرى.
• اللون المفضل، وكمية الطلب، وما إذا كانت هناك حاجة لتجربة عينة.

تُدرج شركة BSTFLEX اللونين الأسود والبني الفاتح كلونين قياسيين، مع إمكانية توفير ألوان أخرى عند الطلب. كما تُوضح صفحة المنتج أطوال اللفائف المُعتمدة على الحجم، لذا يُرجى التأكد من طول البكرة وتغليفها بدقة للقطر المُختار. أرسل الطلب المُكتمل عبرصفحة منتج غلاف الألياف الزجاجية HTGلطلب عينة مطابقة وعرض سعر.
