أكمام خرطوم نايلون ملفوفة للحماية التحديثية للخرطوم الهيدروليكي

يتم توصيل خرطوم هيدروليكي بالفعل، وتوجيهه عبر الماكينة وتثبيته في موضعه. تحدد مراجعة الصيانة التالية قسماً يحتاج إلى حماية إضافية من التآكل. قد يتطلب انزلاق غلاف أنبوبي فوق ذلك التجميع وصولاً لا توفره عملية التركيب.

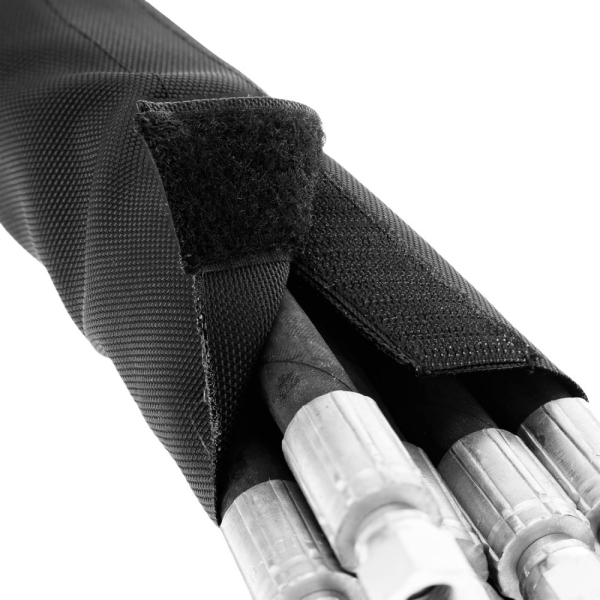

غلاف الخرطوم المصنوع من النايلون الملتف هو غطاء نسيجي قابل للإزالة يفتح على طوله ويغلق حول خرطوم أو حزمة خراطيم يمكن الوصول إليها.يسمح إغلاق الخطاف والحلقة الخاص به بإضافة حماية خارجية دون الحاجة إلى تمرير الغلاف فوق تجهيزات النهاية. بالنسبة لأعمال التعديل التحديثي، فإن سؤال الاختيار ليس ببساطة أي نسيج نايلون يجب استخدامه، بل هو ما إذا كان الغلاف النهائي يمكنه تغطية منطقة التآكل، والإغلاق بشكل صحيح، والبقاء في متناول الفحص.

إن BSTFLEX غلاف حماية الخرطوم من النايلون الباليستييجمع بين نسيج النايلون وإغلاق الخطاف والحلقة لحماية الخرطوم التي تركز على التآكل. يشرح هذا الدليل ما يجب تحديده عند إضافة هذا النوع من الحماية إلى تركيب هيدروليكي موجود.

متى يكون الغلاف الملتف منطقياً

ضع في اعتبارك التصميم الملتف عندما تكون نهايات الخرطوم متصلة، أو يكون الوصول خلف التجهيزات مقيداً، أو يحتاج القسم المحمي إلى الفتح أثناء الصيانة الدورية. يمكن أن يكون مفيداً أيضاً عندما يحتاج قسم محلي فقط إلى غطاء بدلاً من طول التجميع الكامل.

لا يزال غلاف الخرطوم الأنبوبي المصنوع من النايلونخياراً حيث يوجد وصول مناسب للنهاية، بما في ذلك أثناء التجميع. الفرق العملي هو مسار التركيب: يجب أن يمر الغلاف الأنبوبي فوق أي شيء يعترض طريقه، بينما يتم إحضار الغلاف الملتف حول الجزء الخارجي من القسم المحدد.

لا يصحح أي من التصميمين مسار الخرطوم الضعيف. قبل إضافة غطاء، حدد ما إذا كان التلامس ناتجاً عن خرطوم مجاور، أو دعامة، أو حافة خشنة، أو امتداد غير مدعوم. قم بتصحيح ظروف التوجيه والدعم الضارة أولاً. استخدم الغلاف كطبقة تآكل إضافية، وليس كبديل لتركيب الخرطوم المناسب.

التعديل التحديثي لا يعني التركيب على نظام قيد التشغيل.قبل القياس أو التركيب أو فتح الغلاف، اتبع إجراءات الإغلاق والعزل وتفريغ الضغط الخاصة بالشركة المصنعة للمعدات، بما في ذلك التحكم في الطاقة المخزنة.

اطلب حسب المقاس النهائي، وليس حسب عرض غامض

بالنسبة لخرطوم واحد، سجل القطر الخارجي الفعلي. لا يصف التجويف الاسمي للخرطوم أو حجم الشرطة السطح الخارجي الذي يجب أن يغطيه الغلاف. بالنسبة للحزمة، قم بقياس ملفها الخارجي الإجمالي في ترتيب التوجيه المعتمد بدلاً من إضافة الأحجام الاسمية للخراطيم الفردية.

على سبيل المثال، خرطوم مستدير بقطر خارجي 40 مم له محيط يبلغ حوالي 126 مم. هذا مثال هندسي، وليس عرض غلاف موصى به أو حجم مخزون BSTFLEX. يجب أن يستوعب الغلاف النهائي أيضاً تخطيط إغلاقه، وتصميم الحافة، وبدل الملاءمة المطلوب.

يجب تحديد الأبعاد التالية بشكل منفصل في رسم أو عرض سعر:

لا تستخدم العرض المفتوح للغلاف كما لو كان العرض المسطح للغلاف الأنبوبي المغلق. إنهما تصميمان مختلفان. اطلب من المورد تأكيد نطاق الملاءمة النهائي للتصميم المقترح، خاصة عند استبدال غلاف من مصدر آخر.

الإغلاق جزء من التجميع الوقائي

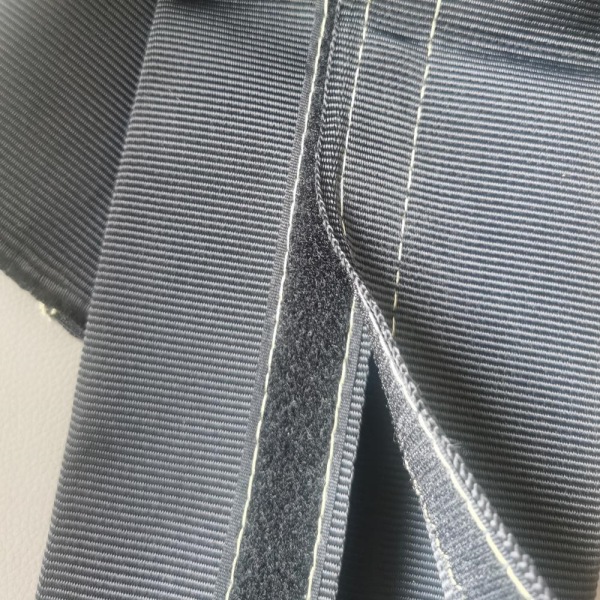

يحتاج غلاف الخرطوم المزود بخطاف وحلقة إلى أكثر من مجرد قماش كافٍ للالتفاف حول الخرطوم. يجب أن يتعشق كلا جانبي الإغلاق بشكل صحيح على طول الطول المقصود. إذا كانا بالكاد يلتقيان في تجميع ثابت، فيجب مراجعة الملاءمة قبل الموافقة.

أثناء تقييم العينة، تحقق من الإغلاق عند الانحناءات، وبالقرب من الفروع، وحول التغيرات في شكل الحزمة. ابحث عن الفجوات المحلية، أو الطيات، أو شرائط الخطاف المكشوفة، أو الأقسام التي يجب سحبها معاً تحت ضغط. تجنب استخدام الضيق المفرط لتثبيت عدة خراطيم في حزمة تبدو أكثر ترتيباً.

حيثما يسمح التركيب بذلك، ضع الإغلاق بعيداً عن سطح الاحتكاك الرئيسي مع إبقائه في متناول الصيانة. أكد هذا التوجه من خلال الحركة المقصودة باستخدام إجراء الفحص الآمن الخاص بالشركة المصنعة للمعدات. قد لا يظل الموضع الذي يبدو مناسباً في حالة السكون واضحاً طوال نطاق التشغيل.

حافظ على أسطح التثبيت خالية من الحطام وافحصها عند فتح الغلاف. لا تفترض أن كل قسم مغلق بشكل مرئي لديه تعشيق كافٍ. إذا لم يعد الإغلاق يثبت كما هو مقصود، فابحث في التلوث والتآكل والتحجيم بدلاً من التعامل مع الأربطة الخارجية الإضافية كإصلاح تلقائي.

حماية حزمة خراطيم دون تغيير مسارها

قد تشترك عدة خراطيم في مسار واحد دون التحرك بنفس الطريقة تماماً. قبل تحديد غلاف مشترك واحد، اطلب من المهندس المسؤول التأكد من أن التجميع المقترح مناسب لحركتها ودرجة حرارتها ومتطلبات الخدمة الخاصة بها.

لا يضع الغلاف الخارجي المشترك طبقة واقية بين كل خرطوم بداخله. إذا كان التلامس بين الخراطيم داخل الحزمة هو مصدر التآكل، فقم بمعالجة الفصل الداخلي أو الحماية الفردية كجزء من مراجعة التوجيه.

بالنسبة لحزمة غير منتظمة، أرسل رسماً تخطيطياً للمقطع العرضي وصورة للتركيب. حدد نقاط التفرع ومواقع المشابك الموجودة. حيثما تنفصل الحزمة أو يتغير حجمها بشكل كبير، قم بتقييم أقسام غلاف منفصلة بدلاً من إجبار غلاف واحد مستمر على ملاءمة كل جزء من المسار.

أ غلاف خرطوم هيدروليكي قابل للإزالة يجب أن يحافظ على إمكانية الوصول إلى التجميعة التي يحميها. حدد المكان الذي يمكن فتحه فيه، والعلامات التي يجب أن تظل مرئية، وما إذا كان فني الصيانة يستطيع إعادة إغلاق القفل بشكل صحيح بعد الفحص.

ما الذي يجب التحقق منه في أول عينة مثبتة

قم بتقييم الغلاف على تجميعة تمثيلية، وليس فقط على خرطوم عينة مستقيم على طاولة العمل. يجب أن تتضمن التجربة مواضع المشابك المقصودة، والمساحات المحدودة، والانحناءات، وإمكانية الوصول للصيانة.

قبل التركيب: افحص الخرطوم وقم بتصحيح أي تآكل غير مقبول أو تسرب أو عيوب في التوجيه وفقاً لإجراءات الشركة المصنعة للمعدات. يجب عدم استخدام غطاء جديد لإخفاء خرطوم تالف.

بعد تركيب الغلاف: تحقق من التغطية، وتعشيق القفل، والخلوص، وإمكانية الوصول. تأكد من أن الغلاف لا يجبر الخرطوم على انحناء أكثر ضيقاً، أو يسحب الوصلة، أو يتداخل مع مشبك، أو يعيق مكوناً متحركاً آخر. استخدم فقط ترتيب تثبيت الطرف المتفق عليه؛ فالغلاف ليس دعامة هيكلية للخرطوم أو حزام رفع.

بعد التجربة المعتمدة: افحص الغلاف بحثاً عن أي إزاحة أو فتح في القفل أو تآكل مركز. سجل أماكن حدوث التلامس وما إذا كانت المنطقة المحمية لا تزال مغطاة. اختر فترات الفحص بناءً على متطلبات المخاطر والصيانة الخاصة بالتطبيق بدلاً من افتراض فترة استبدال عالمية للغلاف.

حدد تركيبة النايلون وحدودها

إن اسم غلاف خرطوم من النايلون الباليستي لا يحدد بحد ذاته حجم الخيط، أو وزن القماش، أو الطلاء، أو الخيوط، أو أداء القفل، أو درجة حرارة الخدمة. بالنسبة للطلبات المتكررة، اتفق على التركيبة والأبعاد النهائية بدلاً من الاعتماد فقط على اسم المنتج.

عند مقارنة العينات، اطلب معلومات ذات صلة عن التآكل وافحص المرونة، وتشطيب الحواف، وتثبيت القفل. قارن نتائج الاختبار فقط عندما تكون الطريقة، والحمل، وسطح التلامس، ونقطة النهاية قابلة للمقارنة. لا يجب تعميم نتيجة من قماش واحد أو غلاف كامل على تركيبة أخرى.

اذكر درجة الحرارة المتوقعة وأي تلامس مع السائل الهيدروليكي أو عوامل التنظيف أو الطقس الخارجي. يجب التحقق من الملاءمة للتجميعة النهائية، بما في ذلك أي طلاء أو خياطة أو مثبتات. لا ينبغي معاملة غلاف التآكل المصنوع من النايلون كغلاف مقاوم للحريق لمجرد استخدامه على خرطوم هيدروليكي.

وبالمثل، تختلف حماية التآكل عن احتواء الانفجار الهيدروليكي أو الحماية من تسرب الثقوب الدقيقة. تتطلب تلك المهام أدلة خاصة بالتطبيق لنظام الحماية. مصطلح النايلون الباليستي ليس دليلاً على الحماية الباليستية للأفراد، والغلاف ليس إصلاحاً مقاوماً للضغط لخط به تسريب.

حول العينة المعتمدة إلى مواصفة OEM قابلة للتكرار

تُعد عينة التعديل التحديثي الناجحة نقطة انطلاق لتكرار التوريد. سجل العرض النهائي، والحجم المغلق الفعلي، وترتيب الإغلاق، والطول المحمي، وتشطيب الحافة، وأي تعريف متفق عليه. احتفظ بهذه التفاصيل مع الرسم المعتمد أو العينة المرجعية.

لصيانة الأسطول أو إنتاج المعدات، ميز التكوينات المطلوبة برقم الجزء أو أي معرف آخر متفق عليه. حدد ما إذا كانت المادة سيتم توريدها للقطع المحلي أو كأطوال نهائية، وأكد طريقة القطع وتشطيب الحافة. يجب الاتفاق على اللون، والعلامات، والتعبئة، والحد الأدنى لكمية الطلب، والمهلة الزمنية للبناء المختار.

تدعم BSTFLEX مراجعة التطبيق وتطوير العينات من خلالخدمات تصنيع المعدات الأصلية (OEM) والتصنيع المخصص. لاستفسار حول غلاف خرطوم النايلون المخصص، قدم كلاً من أبعاد الغطاء المطلوبة وظروف التركيب حتى يمكن تقييم الاقتراح مقابل التجميع الفعلي.

أسئلة يطرحها المشترون حول أغلفة خراطيم النايلون للتعديل التحديثي

هل يمكن تركيب الغلاف دون فصل الخرطوم؟

يمكن وضع التصميم الملتف حول قسم خرطوم يمكن الوصول إليه دون المرور فوق تجهيزاته. يجب أن تظل هناك مساحة كافية لوضع القماش وتثبيت الإغلاق. تظل متطلبات العزل وتفريغ الضغط دون تغيير.

هل يوفر الغلاف الأكبر دائماً ملاءمة أفضل؟

لا. اختر ضمن نطاق الحجم المغلق الموصى به من قبل المورد. قد يترك الغلاف كبير الحجم مادة زائدة، بينما قد يمنع الغلاف صغير الحجم تثبيت الإغلاق المحدد. تأكد من الملاءمة على الخرطوم أو الحزمة الفعلية.

هل يمكن فتح الغلاف وإعادة استخدامه بعد الفحص؟

يسمح هيكل الخطاف والحلقة بإعادة الفتح. أعده إلى الخدمة فقط عندما يظل القماش والحواف والخياطة والإغلاق مناسبة ويمكن استعادة الملاءمة المعتمدة. قابلية إعادة الاستخدام ليست ضماناً لعمر خدمة غير محدود.

اطلب عرض سعر لغلاف خرطوم النايلون الملتف

للاستفسار حولغلاف خرطوم النايلون الباليستي من BSTFLEX، أرسل القطر الخارجي للخرطوم أو ملف تعريف الحزمة، وطول التغطية، وصورة التوجيه، وموقع التآكل، ودرجة حرارة الخدمة، والتعرض المتوقع للسوائل. قم بتضمين كمية العينة، وكمية الإنتاج، والعلامات، والتعبئة، ومتطلبات التسليم.

اتصل بـ BSTFLEX مع متطلبات الرسم أو التركيب الخاصة بك. للتطبيقات التي تتضمن احتياجات حماية مختلفة عبر آلة واحدة، استخدمصفحة اختيار حماية الخراطيم الهيدروليكية لمقارنة هياكل المنتجات ذات الصلة.
