شريط حشية تادبول مزدوج الانتفاخ: التصميم، والملاءمة، واختيار المواد

أ شريط حشية شرغوفية مزدوجة الانتفاخيحتوي على انتفاخين مانعين للتسرب قابلين للانضغاط متصلين بشبكة نسيجية مسطحة. يوفر الانتفاخان مواضع تلامس منفصلة ضمن مقطع جانبي واحد، بينما يحدد القسم المتصل المسافة بينهما ويمكن أن يوفر منطقة تثبيت حيثما يسمح تصميم المعدات بذلك.

يستحق هذا التصميم النظر فيه عندما يتطلب باب أو لوح صناعي مساري إغلاق محددين. إنه ليس مجرد نسخة أكثر سمكًا من حشية الشرغوف القياسية، وإضافة انتفاخ ثانٍ لا يحسن كل وصلة تلقائيًا. يحتاج كلا الانتفاخين إلى أسطح تلامس مناسبة، وارتفاع تركيب صحيح، وحمل إغلاق كافٍ.

بالنسبة لمشاريع المعدات الأصلية (OEM) ومشاريع الاستبدال، ابدأ بالمقطع العرضي للوصلة. بمجرد تحديد مواضع التلامس، يمكن اختيار نسيج الغطاء، والقلوب الداخلية، وتفاصيل التثبيت بناءً على التركيب الفعلي.

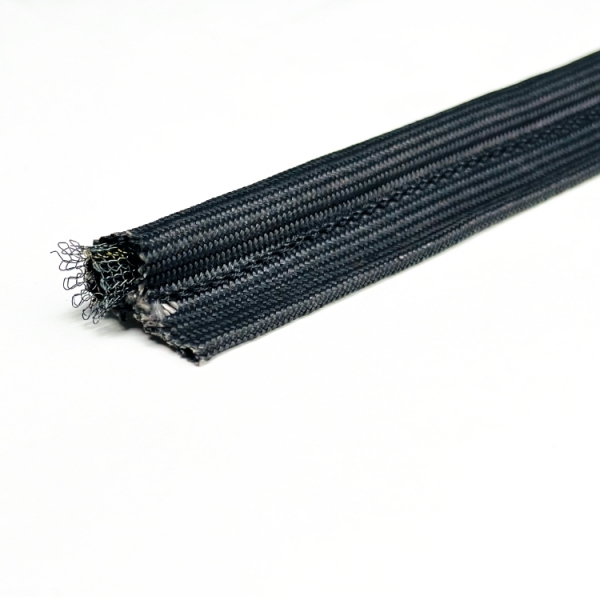

انتفاخ مزدوج، انتفاخ مفرد وذيل مزدوج: قراءة المقطع العرضي

تصف عبارة "انتفاخ مزدوج" عدد انتفاخات الإغلاق، وليس عدد طبقات النسيج أو ذيول التثبيت. يجب أن يكون هذا التمييز مرئيًا على الرسم قبل مناقشة الأبعاد أو المواد.

لا يوفر المقطع الجانبي ذو الذيل المزدوج انتفاخًا ثانيًا. وبالمثل، لا تزال طبقتان من النسيج حول قلب واحد تشكلان حشية ذات انتفاخ مفرد. حدد الشكل برسم تخطيطي للمقطع العرضي بدلاً من الاعتماد على اسم المنتج وحده.

متى يكون المقطع الجانبي ذو الانتفاخين منطقيًا؟

نقطة البداية الأكثر وضوحًا هي رسم المعدات الحالي الذي يحدد بالفعل انتفاخين. يجب أن يحافظ الاستبدال على مواقع التلامس المطلوبة وهندسة التثبيت ما لم تدعم المراجعة الهندسية إجراء تغيير.

بالنسبة لتصميم جديد، يمكن النظر في حشية شرغوفية ذات انتفاخ مزدوج عندما يوفر الإطار مساري إغلاق مدعومين ويريد المصمم تحديد مواضعهم النسبية بواسطة مقطع جانبي متصل واحد. تحدد الشبكة المتصلة علاقة بين الانتفاخين، ولكن يجب أن يمنع نظام التثبيت التجميعة من التحرك.

تحقق من العرض المتاح بالإضافة إلى الفجوة المغلقة. الانتفاخ الثاني الموجود خارج سطح التزاوج لا يمكن أن يساهم في التلامس المقصود. وبالمثل، فإن الانتفاخ الذي يستقر على حافة غير مدعومة قد يتشوه بشكل مختلف عن ذلك الذي يستقر مقابل سطح مستمر.

الانتفاخ الثاني ليس بديلاً عن تصحيح إطار مشوه، أو مزلاج غير مناسب، أو سطح إغلاق تالف.عالج تلك الظروف قبل اختيار حشية أكبر أو أكثر تعقيدًا.

يحتاج الرسم إلى أكثر من مجرد قطري انتفاخ

يجب أن تُظهر مواصفات الانتفاخ المزدوج المقطع الجانبي غير المضغوط وعلاقته بالوصلة المغلقة. توفر الأبعاد التالية نقطة بداية عملية.

المسافة من المركز إلى المركز ليست هي نفسها عرض الشبكة الصافي. حدد كليهما عند تقييد مساحة التركيب. بالنسبة لعينة بديلة مهترئة، قم بقياس المعدات أيضًا: يمكن أن يؤدي الانضغاط الدائم إلى حجب ارتفاع الانتفاخ الأصلي.

تحقق من الانضغاط في كلا موضعي التلامس

يمكن أن يظهر الباب الذي يبدو مسطحًا فجوات مختلفة في موضعي الانتفاخ. قد يلامس أحد الانتفاخين الإطار قبل الآخر. إذا تعرض الانتفاخ الأول لانضغاط شديد قبل أن يلامس الثاني، فقد لا يؤدي تغيير المادة وحدها إلى حل المشكلة.

قم بتقييم الموضعين بشكل منفصل، ثم قم بتقييم التجميع معًا. سجل ارتفاعات الانتفاخ الحرة، والارتفاعات المركبة، وحمل الإغلاق المتاح. حيثما يكون للانتفاخات أبعاد أو قلوب مختلفة، حدد تلك الاختلافات بوضوح.

يجب أن يوفر الباب الحمل اللازم لضغط جميع أقسام الإغلاق المتعشقة. لا تفترض أن المظهر الجانبي مزدوج الانتفاخ سيغلق بسهولة مثل حشية الانتفاخ المفرد السابقة، أو أن الحمل المطلوب سيكون ضعف ذلك تمامًا. تعتمد النتيجة على المظهر الجانبي الكامل وهندسة التركيب.

بالنسبة لتصميم جديد، يكون التجميع التجريبي أكثر فائدة من الحكم على الانضغاط عن طريق ضغط عينة قصيرة فضفاضة. استخدم ترتيب التثبيت المقصود وتحقق من التلامس حول الزوايا وكذلك على طول الأقسام المستقيمة.

خيارات المواد والقلب للتطوير المخصص

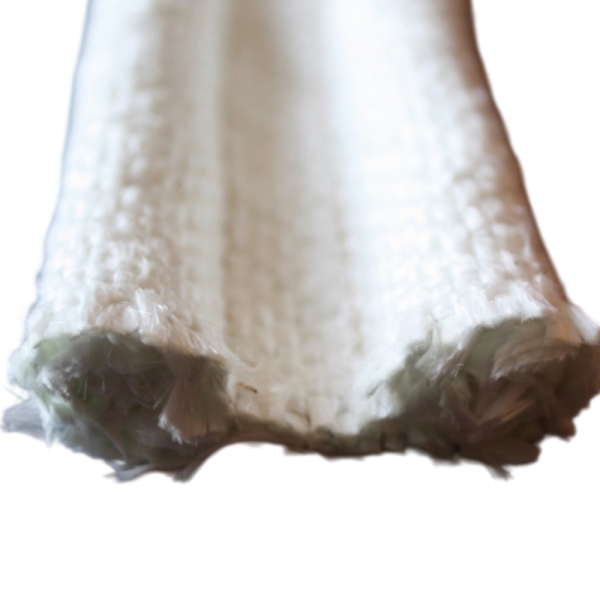

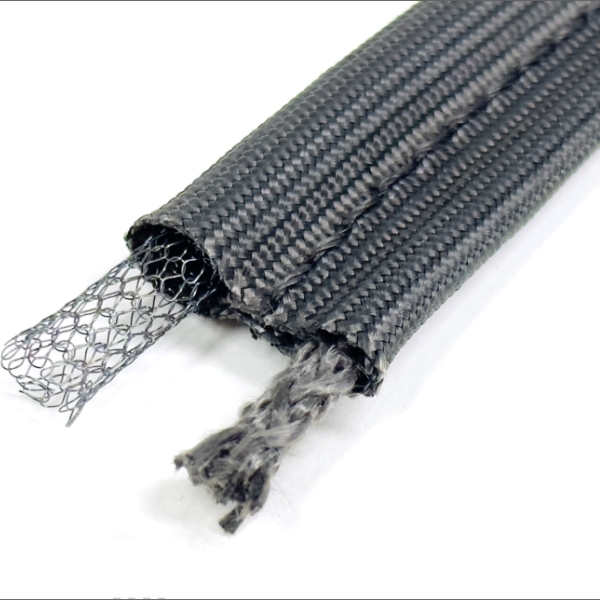

الشكل مزدوج الانتفاخ لا يفرض مادة واحدة. أ حشية شرغوف مزدوجة الانتفاخ من الألياف الزجاجيةتستخدم غطاءً من نسيج الألياف الزجاجية، ولكن لا يزال يتعين تحديد البنية الداخلية. توفر قلوب الألياف، وقلوب الشبكة المقواة، والقلوب المعدنية المجوفة نقاط بداية تصميم مختلفة.

توفر منتجات BSTFLEX التالية مراجع موجودة للمواد والقلب. لا يتم تقديمها كإصدارات قياسية مزدوجة الانتفاخ؛ يجب تحديد المظهر الجانبي النهائي ذو الانتفاخين بشكل منفصل.

يمكن لكثافة القلب، وهيكل السلك، وشد الغطاء أن تغير استجابة الانضغاط. لا تحدد أسماء المواد وحدها أي حشية نهائية هي الأكثر ليونة أو متانة. قارن التجميعات المقترحة بمتطلبات المعدات نفسها.

يجب أيضاً تحديد درجة الحرارة للحشية الكاملة. يتطلب الغطاء والقلب والخياطة وأي مادة طلاء أو تثبيت مراجعة. لا تضاعف لمبتان تصنيف درجة الحرارة، كما أن القلب الأكثر مقاومة للحرارة لا يزيل قيود الغطاء الخارجي.

التطبيقات الصناعية: طابق المظهر الجانبي مع الوصلة

أبواب الأفران الصناعية

في أفران الدفعات أو المعالجة أو التجفيف، ضع في اعتبارك مظهراً جانبياً مزدوج اللمبة عندما يوفر تصميم الباب مساري تلامس مناسبين. راجع سعة المزلاج، وحركة جانب المفصلة، ومساحة التثبيت قبل اختيار أبعاد اللمبة. الهدف هو التلامس المتحكم فيه عند كلا المسارين، وليس مجرد إضافة المزيد من مادة الحشية حول الفتحة.

أبواب وصول الفرن والألواح المسخنة

بالنسبة لفتحات وصول الفرن، حدد درجة الحرارة والتعرض في موقع الختم بدلاً من تعيين درجة حرارة الغرفة لكل مكون من مكونات الحشية. حيثما يتطلب الرسم لمبتين، يجب مراجعة اختيار الغطاء والقلب جنباً إلى جنب مع هندسة الإطار وتكرار الفتح.

أغطية وصول القنوات والمرفقات الحرارية

بالنسبة للأغطية القابلة للإزالة، حدد حمل التثبيت المتاح وتحقق مما إذا كان كلا مساري الختم مدعومين. حدد أيضاً أي فرق في الضغط والتسرب المسموح به. حشية النسيج ذات اللمبتين ليست بالضرورة مانعة لتسرب الغاز تلقائياً، أو حشية وعاء ضغط، أو نظام ختم مزدوج مراقب بشكل مستقل.

الزوايا والتثبيت تحتاج إلى تفاصيل خاصة بها

تتبع مسارات اللمبة المتوازية أطوالاً داخلية وخارجية مختلفة حول الزاوية. قد يتجمع المظهر الجانبي الذي يناسب قسم اختبار مستقيم أو يتمدد أو تتغير مسافته عند تشكيله حول الباب الكامل.

قم بتضمين أنصاف أقطار الزوايا ومواقع الربط في الرسم. حيثما يتم اقتراح إطار مصنع، حدد كيفية استمرار اللمبات والشبكة المتصلة عبر كل زاوية. لا تترك بناء الزاوية لافتراضات التركيب.

يجب أن تؤمن أجهزة التثبيت منطقة التركيب المحددة دون سحق لمبة أو إعاقة حركتها عن غير قصد. تحقق من وجود حواف حادة وتلامس انزلاقي قد يؤدي إلى تلف النسيج أثناء الفتح المتكرر.

بعد التركيب التجريبي، افحص كلا مساري التلامس والشبكة المتصلة. اللمبة المسطحة بشكل مرئي لا تثبت أن المحيط الكامل يلبي أداء الختم المطلوب.

طلب حشية شرغوف (Tadpole) مزدوجة اللمبة مخصصة

تدعم BSTFLEX تطوير الحشيات القائم على الرسم والعينات من خلالخدمة تصنيع حشيات الشرغوف (Tadpole) المخصصة. بالنسبة لمشروع مزدوج اللمبة، أرسل المقطع العرضي والوصلة المتزاوجة معاً حتى يمكن مراجعة المظهر الجانبي في وضع التركيب الخاص به.

للحصول على عرض سعر: قم بتضمين أبعاد اللمبتين، والمسافة المركزية، وعرض الشبكة وسمكها، والطول الإجمالي، وتفاصيل الزاوية، وطريقة التركيب، والكمية. أضف معلومات درجة الحرارة المستمرة، ودرجة الحرارة القصوى ومدتها، والتعرض للعملية، والفجوات المغلقة، وحمل الإغلاق المتاح.

للموافقة على العينة: اتفق على تفاوتات الأبعاد، وفحوصات الملاءمة، ومتطلبات الانضغاط، واختبارات التشغيل التمثيلية قبل الإنتاج. عندما تكون المواد الأصلية غير معروفة، حددها على أنها غير معروفة بدلاً من استبدالها بمواصفات مفترضة.

أسئلة حول شريط حشية الشرغوف (Tadpole) مزدوج اللمبة

هل حشية الشرغوف (Tadpole) مزدوجة اللمبة هي نفسها حشية الذيل المزدوج؟

لا. يحتوي المظهر الجانبي مزدوج اللمبة على لمبتي ختم. يحتوي المظهر الجانبي مزدوج الذيل على لمبة واحدة مع ذيول تثبيت على كلا الجانبين. يجب توضيح الفرق في الرسم المقطعي.

هل يمكن لحشية مزدوجة اللمبة أن تحل محل حشية أحادية اللمبة؟

فقط بعد فحص الوصلة. تحتاج اللمبة الإضافية إلى سطح تزاوج مدعوم، ومساحة كافية، وحمل إغلاق متوافق. إنها ليست بديلاً مباشراً تلقائياً.

هل يعني "شريط الحشية" أن المنتج ذاتي اللصق؟

لا. الاسم لا يحدد وجود دعامة لاصقة. حدد طريقة التثبيت بشكل منفصل. يجب تقييم أي مادة لاصقة تستخدم للتموضع من حيث تعرضها ودورها المقصود.

هل تضمن اللمبة الثانية تسريباً أقل؟

لا. يجب أن تحقق كلتا اللمبتين التلامس المقصود، ويجب أن يكون الغطاء والوصلات والزوايا والتثبيت مناسبة للتطبيق. تحقق من الأداء مقابل اختبار المعدات المتفق عليه بدلاً من الاعتماد على عدد اللمبات فقط.

ناقش مظهرك الجانبي مزدوج اللمبة مع BSTFLEX

استكشفمجموعة حشيات وأختام الشرغوف (Tadpole) من BSTFLEXللحصول على خيارات المواد، ثم أرسل هندسة اللمبتين المقترحة للمراجعة.

اطلب عرض سعر لحشية شرغوف (Tadpole) مزدوجة اللمبة مخصصة.أرسل رسماً مقطعياً، وقياسات فجوة المعدات، وظروف التشغيل، والكمية المطلوبة لبدء مراجعة المواصفات.
