دليل قياس وتركيب الأكمام المجدولة من ألياف الكربون

لا يمتلك الكم المجدول قطراً ثابتاً واحداً. ادفع الأطراف باتجاه بعضها البعض وسيتسع الأنبوب؛ اسحبها بعيداً عن بعضها وسيصبح أضيق. يتغير الطول في نفس الوقت. ولهذا السبب قد يغطي الكم الذي ينزلق بسهولة فوق أوسع جزء من القالب مساحة أقل من الجزء مما يوحي به طوله عند القص.

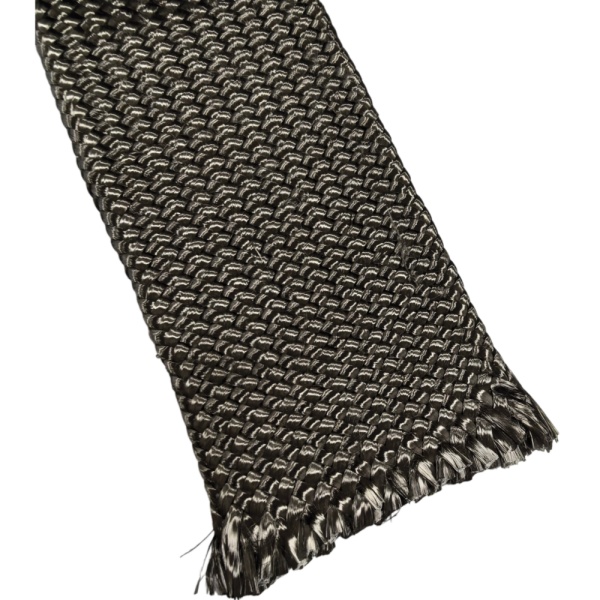

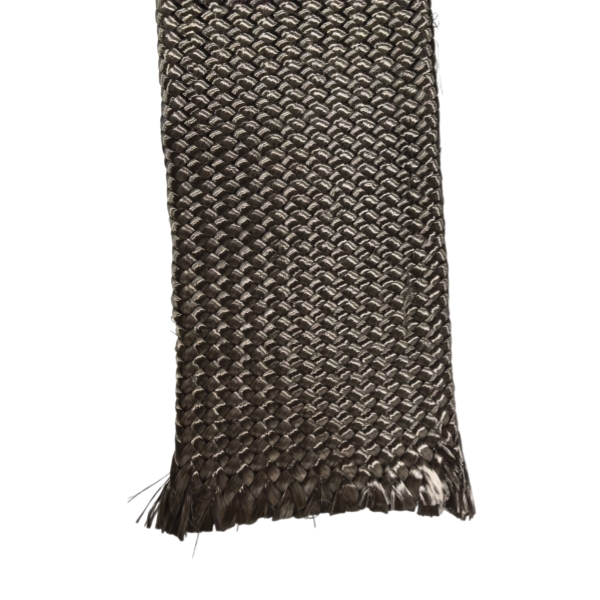

ابدأ برسم الجزء، ثم قارنه بنطاق القطر للجديلة المحددة. تدرج BSTFLEX خيارات 3K و 6K و 12K و 24K على صفحة منتج الأكمام المجدولة من ألياف الكربون. النطاقات الموجودة هناك هي نقطة بداية لتجربة الملاءمة، وليست وعداً بأن كل كم سيكون له نفس التغطية أو الزاوية أو سلوك التمدد.

قياس المسار الذي يجب أن يغطيه الكم

بالنسبة لأنبوب مستقيم، سجل القطر الخارجي والطول المراد تعزيزه. بالنسبة لجزء مستدق، سجل أصغر وأكبر قطر خارجي ومكان حدوث التغيير. أضف أبعاد أي ميزات محلية يجب أن يمر الكم فوقها أثناء التركيب: الأطواق، أو الحشوات المربوطة، أو الأكتاف، أو التجهيزات. قد يناسب الكم قسم العمل ولكنه قد يعلق في ميزة أكبر قبل وصوله إلى موضعه النهائي.

اذكر أيضاً ما إذا كانت الجديلة سيتم تركيبها فوق قالب عارٍ، أو قلب رغوي، أو طبقة مركبة موجودة، أو رقائق مبنية جزئياً. يمكن أن يكون لهذه الأسطح أقطار خارجية مختلفة. عند التخطيط لعدة طبقات من الجديلة، تحقق من القطر المثبت لكل طبقة متتالية بدلاً من طلب كل طبقة بناءً على أبعاد القالب الأولية.

استخدم نطاق الكتالوج لاختيار النماذج

طابق كلاً من أضيق وأوسع الأقطار المثبتة مع النطاق المنشور للنموذج المرشح. الجزء القريب من أي من الحدين يستحق تجربة فيزيائية: يمكن أن يتمدد الكم ليتناسب ولكنه قد يفتح بشكل مرئي أو يتطلب طول قص مختلفاً. يعتمد الاختيار النهائي أيضاً على تغطية الخيوط المطلوبة، واتجاه الألياف، وتصميم الرقائق.

هذه الأمثلة الأربعة مأخوذة من جدول BSTFLEX المنشور، والذي يحتوي على نماذج إضافية. تأكد من القيم الحالية والتفاوتات والتوافر قبل استخدام أي إدخال في مواصفات الإنتاج.

تصف ملصقات '3K' و '6K' و '12K' عدد خيوط سحب الكربون. وهي لا تحدد بحد ذاتها قطراً مثبتاً أو قوة نهائية. استخدم إدخال النموذج الكامل، بما في ذلك عدد المغازل والكتلة الخطية الاسمية، عند مقارنة الخيارات.

تحقق من الطول بعد التركيب

لا تقص جميع قطع الإنتاج بناءً على طول المكون النهائي وحده. حرك طولاً تجريبياً على القالب الفعلي، وقم بتسوية الجديلة دون سحبها بشكل غير متساوٍ، وحدد المواقع التي يجب أن يبدأ فيها التعزيز وينتهي. قم بقياس الكم المستخدم بين تلك العلامات. تلتقط هذه التجربة تغير الطول الناتج عن القطر والهندسة الفعلية.

بالنسبة لجزء مستدق، افحص التغطية عند كلا الطرفين وعلى طول الانتقال. يمكن للتغيرات المحلية الكبيرة في القطر أن تغير زاوية الجديلة والمسافة بين الخيوط. إذا كانت التغطية مفتوحة جداً في قسم واحد، اختبر نطاقاً اسمياً مختلفاً أو بنية مختلفة بدلاً من افتراض أن الشد الإضافي سيحل المشكلة. احفظ طريقة التركيب المعتمدة وطول القص المقاس للطلبات المتكررة.

ملاحظات التركيب لعينة أولى

1. قم بإعداد القالب أو القلب وفقاً لعملية المركب المختارة وتأكد من أن الحواف الحادة لن تعلق بالألياف الجافة.
2. افتح الكم تدريجياً وقم بتغذيته فوق الجزء دون سحب الخيوط السائبة مقابل التجهيزات.
3. حرك الجديلة إلى موقعها النهائي، ثم وزع أي طول زائد وتحقق من تغطية الألياف قبل التشريب.
4. حدد موقع القص فقط بعد تركيب الكم. اتفق على طريقة القص وبدل المناولة حتى لا يتفكك الطرف أثناء عملية الإنتاج.
5. سجل القطر المثبت، والطول المجهز، والزاوية المرئية، وصور العينة المعتمدة.

تلك الخطوات هي فحص للملاءمة، وليست بديلاً عن تعليمات معالجة مورد الراتنج أو التحقق الميكانيكي من الرقائق النهائية.

ما يجب تضمينه في استفسار القياس

أرسل الحد الأدنى والأقصى للأقطار الخارجية المثبتة، وطول التغطية النهائي، ورسماً يوضح الانتقالات والتجهيزات، وعدد الطبقات، والراتنج والعملية المقصودة، وحجم الخيط المستهدف، والكمية السنوية. إذا كان يتم استبدال كم موجود، قم بتضمين عينة قصيرة وصور له على الجزء. يمكن لـ BSTFLEX بعد ذلك مقارنة نطاق النموذجمع طريقة التثبيت الخاصة بك، وأشر إلى العينات التي يجب تجربتها.
