وصلة وصلة تمدد غير معدنية هي وصلة مرنة تُستخدم في أنظمة مجاري الهواء الصناعية وأنظمة معالجة الغاز لاستيعاب التمدد الحراري، والاهتزاز، والإزاحة، والحركة متعددة الاتجاهات. وبدلاً من الاعتماد على منفاخ معدني مُشكل كعنصر مرن أساسي، فإنها تستخدم نسيجاً هندسياً، أو قماشاً مطلياً، أو طبقات مطاطية أو مركبة يتم اختيارها لتناسب بيئة التشغيل.
تنتشر هذه الوصلات بشكل خاص في أنظمة مجاري الهواء الكبيرة التي تنقل الهواء الساخن، وغازات العادم، وغازات المداخن، وغيرها من غازات العمليات حيث تكون قوى التفاعل المنخفضة، وقدرة الحركة الكبيرة، والهندسة المخصصة أموراً مهمة.

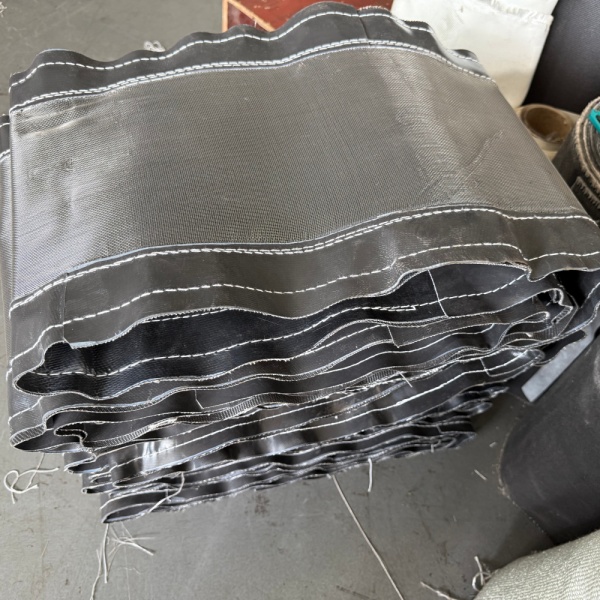

أحد أكثر الأشكال استخداماً هو وصلة التمدد النسيجية غير المعدنية، والتي تجمع بين الأقمشة التقنية المرنة وطبقات الإغلاق والتقوية والعزل وفقاً للتطبيق.
يصف المصطلح المادة المستخدمة لعنصر الحركة المرن.
قد تحتوي مجموعة وصلة التمدد الكاملة على مكونات معدنية مثل:
ومع ذلك، فإن المكون الذي يمتص حركة النظام الأساسية يعتمد على نظام مادة مرنة غير معدنية بدلاً من المنفاخ المعدني.
يسمح هذا التمييز للمصممين بإنشاء وصلات ذات سلوك ميكانيكي مختلف تماماً مقارنة بوصلات التمدد المعدنية التقليدية.
ترتبط وصلات التمدد غير المعدنية ارتباطاً وثيقاً بمجاري الهواء الصناعية بدلاً من أنابيب الضغط العالي التقليدية.
تشمل التركيبات النموذجية:
مجاري الغلايات، وأنظمة غاز المداخن، ووصلات المراوح، ومعدات مناولة الهواء.
مجاري الهواء المتعلقة بالأفران، وأنظمة هواء العمليات، وخطوط الغاز الساخن.
عادم الأفران، ومجاري الهواء الساخن، وتهوية العمليات ذات درجات الحرارة العالية.
الوصلات بين المعدات المسخنة ومجاري الهواء اللاحقة.
أجهزة الغسل، ومعدات الترشيح، وأنظمة معالجة غاز المداخن.
وصلات مرنة تُستخدم لتقليل انتقال الاهتزاز إلى مجاري الهواء الصلبة.
تتعرض أنظمة مجاري الهواء الصناعية لتغيرات أبعاد وميكانيكية أثناء التشغيل. وبدون وصلة مرنة، يمكن لهذه التغيرات أن تنقل أحمالاً غير مرغوب فيها إلى المعدات والدعامات وهياكل مجاري الهواء.
تتمدد مجاري الهواء الفولاذية مع ارتفاع درجة الحرارة. توفر وصلة التمدد غير المعدنية قسماً محكوماً يمكن فيه امتصاص هذه الحركة.
أثناء التوقف عن العمل، تبرد مجاري الهواء وتنكمش. يجب أن تستوعب الوصلة أيضاً حركة العودة دون إجهاد زائد للعنصر المرن.
قد تتحرك المعدات وأقسام القنوات جانبياً بالنسبة لبعضها البعض. غالباً ما يمكن للوصلات المرنة القائمة على القماش التعامل مع حركة جانبية كبيرة ضمن طول تركيب قصير نسبياً.
عندما تدور الأسطح المتصلة بالنسبة لبعضها البعض، يمكن للوصلة أن تتشوه حول محيطها لاستيعاب الزاوية الناتجة.
يمكن للمراوح والمنافيخ والآلات الدوارة أن تسبب اهتزازاً. تساعد الوصلة المرنة غير المعدنية في تقليل الانتقال الميكانيكي المباشر إلى نظام القنوات المتصل.
لا تستخدم كل وصلة غير معدنية نفس البنية. يعتمد التصميم على درجة الحرارة، والتعرض للمواد الكيميائية، والحركة، والضغط، وهندسة المعدات.
| النوع | البنية النموذجية | الاستخدام النموذجي |
|---|---|---|
| وصلة تمدد قماشية | منسوجات تقنية وطبقات قماشية مطلية | قنوات الهواء الساخن، والعادم، وغازات المداخن |
| وصلة قماشية متعددة الطبقات | حزمة مانع تسرب الغاز، والتعزيز، والعزل | بيئات العمل ذات درجات الحرارة العالية أو المتطلبات الصعبة |
| وصلة تمدد من نوع الحزام | حزام مرن متصل بالأعمال الفولاذية الموجودة | أنظمة القنوات الكبيرة وتطبيقات الاستبدال |

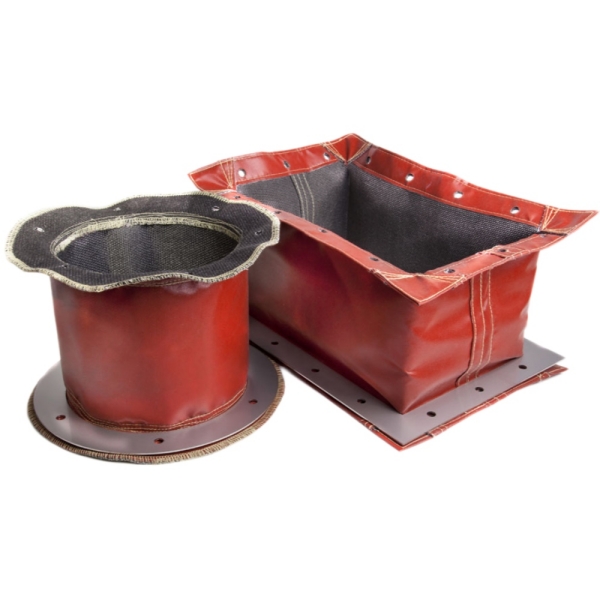

| وصلة تمدد قماشية ذات حواف | عنصر مرن مدمج مع حواف مصنعة | مجموعات استبدال كاملة |

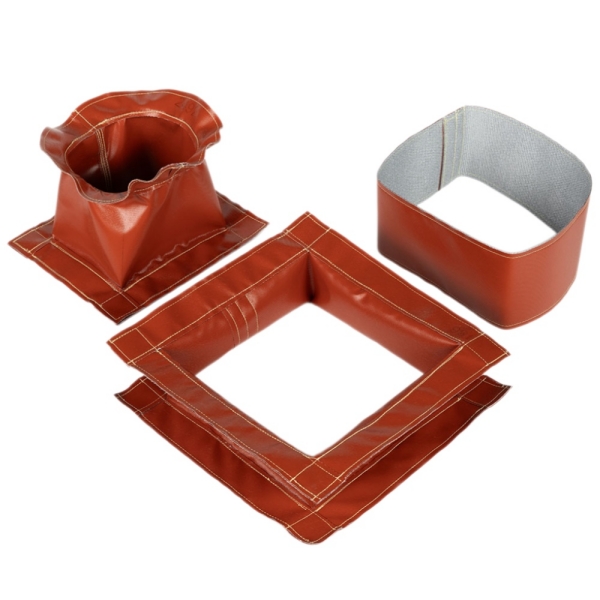

| وصلة تمدد مستطيلة | عنصر قماشي مصمم حول الزوايا والأقسام المستقيمة | القنوات الصناعية المستطيلة الكبيرة |
| وصلة تمدد دائرية | عنصر مرن دائري | المراوح، وقنوات العادم، والأنظمة الأسطوانية |

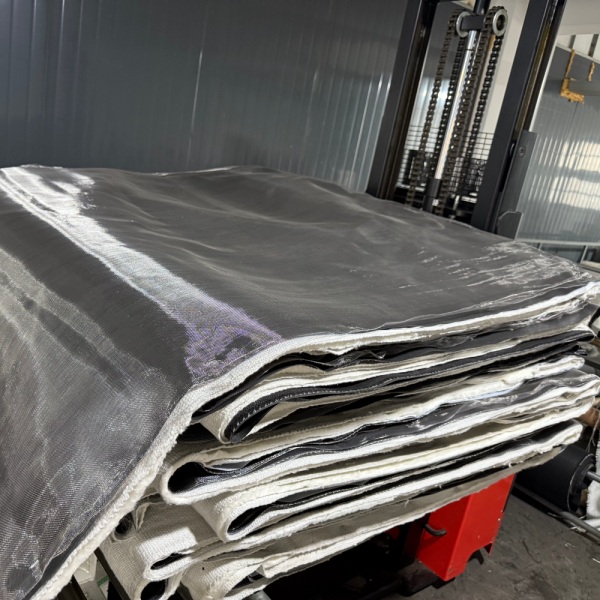

يمكن بناء العنصر المرن من مادة واحدة أو عدة طبقات وظيفية.
تشمل المواد النموذجية ما يلي:
تقوم BSTFLEX بتصنيع مجموعة واسعة من الأقمشة ذات درجات الحرارة العالية، والتي يمكن تقييمها كجزء من هيكل وصلة تمدد غير معدنية مخصصة.
نادراً ما توفر مادة واحدة كل الخصائص المطلوبة لوصلة التمدد الصناعية.
على سبيل المثال:
لهذا السبب يتم تصميم العديد من وصلات التمدد غير المعدنية كأنظمة ذات طبقات بدلاً من كونها طبقة واحدة من القماش.
| الطبقة | الوظيفة الرئيسية |
|---|---|
| الغطاء الخارجي | الحماية الخارجية والمرونة |
| مانع تسرب الغاز | احتواء غاز العملية |
| التعزيز | الدعم الميكانيكي والاستقرار الأبعادي |
| العزل | تقليل الحرارة التي تصل إلى الطبقات الخارجية |
| حماية الوجه الساخن | الحماية من درجات حرارة الغاز العالية والتعرض المباشر |
| بطانة التدفق | الحماية من السرعة والاضطراب والجسيمات |
لا يوجد تصنيف عالمي للحركة.
تعتمد قدرة الحركة على شكل الوصلة، والمدى المرن، ونظام المواد، والضغط، ودرجة الحرارة، وترتيب التثبيت.
يجب تحديد قيم الحركة الرئيسية بشكل منفصل:
لأغراض هندسية، تعتبر عبارة مثل "حركة 40 مم" غير مكتملة ما لم يتم تحديد اتجاه تلك الحركة أيضاً.
نعم، ولكن القدرة على تحمل درجات الحرارة العالية تعتمد على هيكل الوصلة بالكامل بدلاً من تصنيف مادة واحدة.
في التطبيقات الحرارية الشديدة، يمكن استخدام طبقة واقية داخلية وحزمة عزل لتقليل درجة الحرارة التي تصل إلى غشاء منع تسرب الغاز والمكونات المرنة الخارجية.
تشمل بيانات درجة الحرارة المهمة ما يلي:
ولهذا السبب، فإن اختيار وصلة بمجرد طلب "نسيج يتحمل 1000 درجة مئوية" ليس أسلوباً هندسياً موثوقاً.
قد تعمل القنوات الصناعية تحت ضغط موجب أو ضغط سالب.
كلا الحالتين تؤثران على تصميم الوصلة.
تحت الضغط الموجب، يتم دفع العنصر المرن للخارج. وتحت الضغط السالب، قد يسحب النظام الطبقات المرنة للداخل باتجاه تيار الغاز.
اعتماداً على حجم الوصلة وظروف التشغيل، قد تكون هناك حاجة إلى دعم داخلي أو بطانات أو ميزات هيكلية أخرى للتحكم في التشوه.
إحدى أقوى مزايا التطبيق هي القابلية للتوسع.
يمكن أن تكون القنوات الصناعية بعرض أو ارتفاع عدة أمتار. إن إنتاج منفاخ معدني مرن بهذه الأبعاد يمكن أن يصبح معقداً ميكانيكياً وثقيلاً.
يمكن تصنيع وصلة قائمة على النسيج حول أشكال هندسية كبيرة مستديرة أو مربعة أو مستطيلة مع الحفاظ على قوى زنبركية منخفضة نسبياً.
وهذا يجعل وصلات التمدد غير المعدنية جذابة بشكل خاص لأنظمة مناولة الغاز الكبيرة.

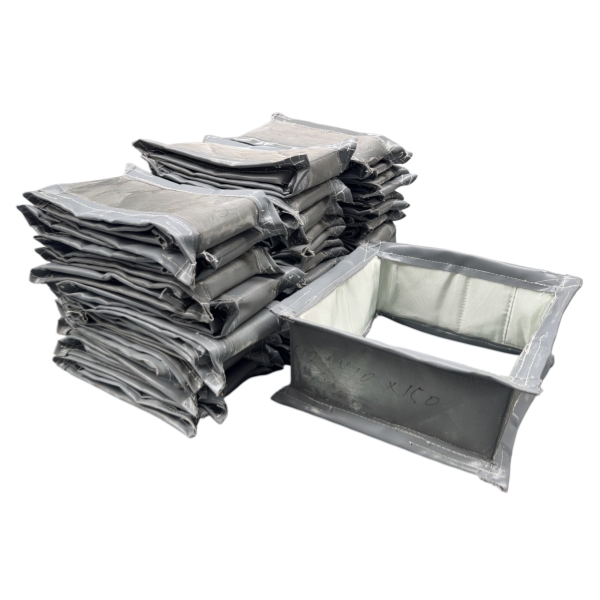

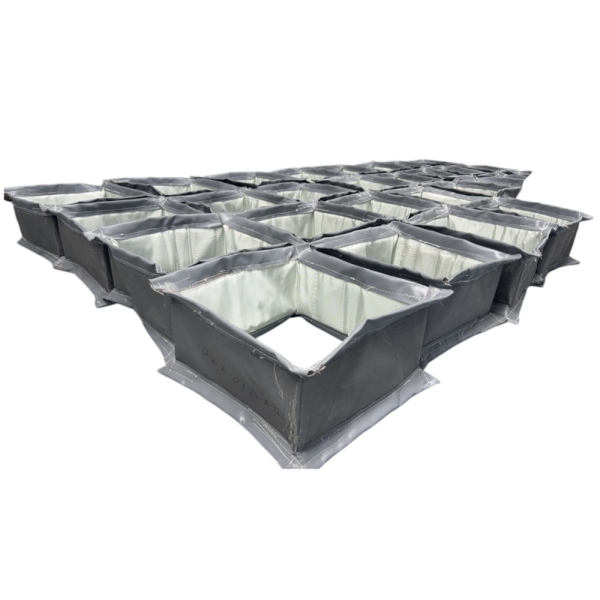

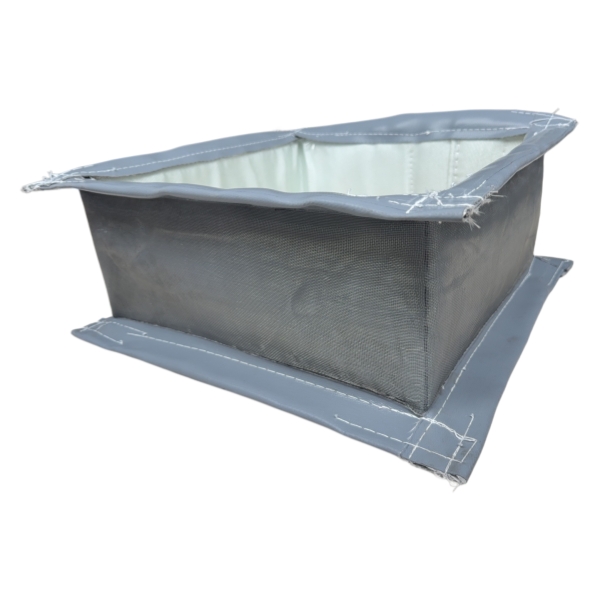

تُستخدم الوصلات المستطيلة على نطاق واسع في محطات الطاقة ومصانع الأسمنت ومصانع الصلب وقنوات الأفران. يتطلب تصميم الزوايا اهتماماً دقيقاً لأن الزوايا لا تتشوه بنفس طريقة الأقسام المستقيمة الطويلة.

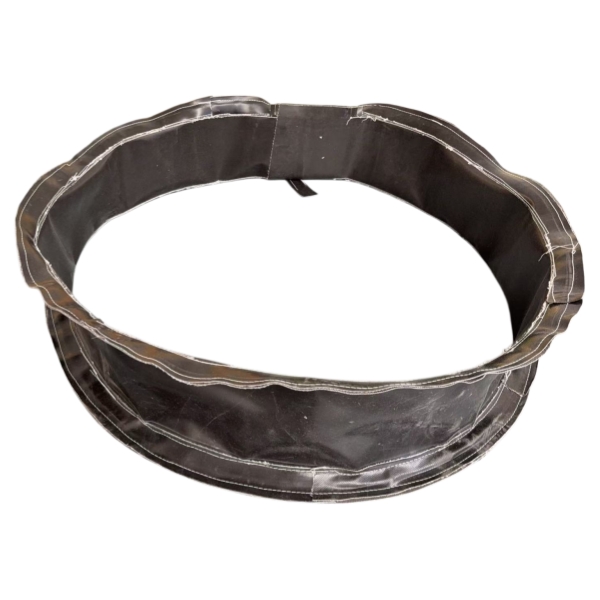

التصاميم المستديرة شائعة حول المراوح والقنوات الأسطوانية وأنظمة العادم. محيطها المستمر يخلق عموماً هندسة أكثر اتساقاً.
يمكن تصنيع كليهما كتصاميم مخصصة وفقاً لأبعاد المعدات ومتطلبات الحركة.

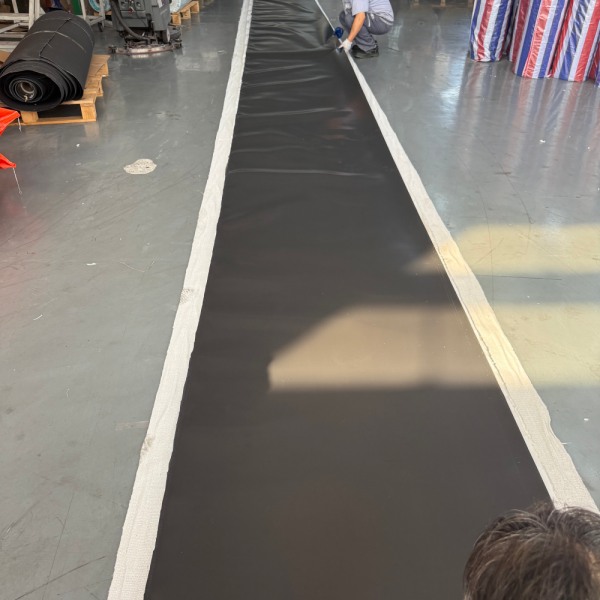

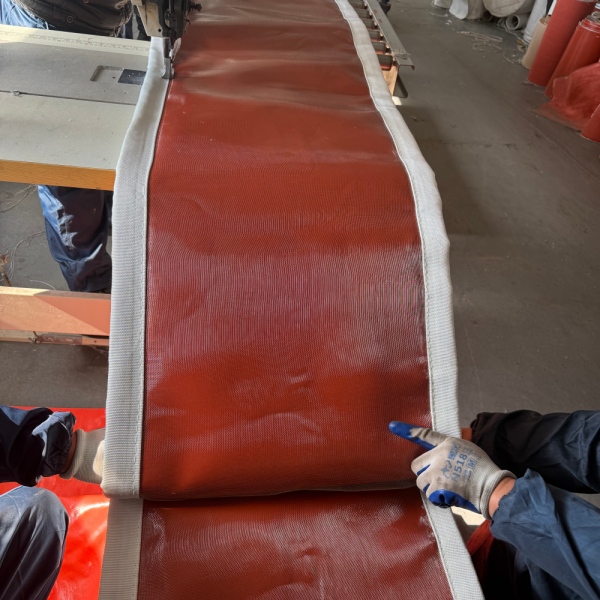

يستخدم تصميم نوع الحزام حزاماً نسيجياً مرناً يتم تركيبه بين إطارات معدنية موجودة أو أقسام القنوات.
يمكن أن يكون هذا الترتيب مفيداً بشكل خاص للأنظمة الكبيرة لأنه يمكن استبدال الحزام المرن بشكل منفصل عن الهيكل الفولاذي المحيط إذا ظل الهيكل المعدني صالحاً للخدمة.
لذلك، تعد تصاميم نوع الحزام شائعة في مشاريع الصيانة والاستبدال.
يمكن أن تتداخل المصطلحات في بعض الأسواق، لكنها ليست دائماً قابلة للتبديل.
وصلات التمدد المطاطية هي منتجات مطاطية مصبوبة تُستخدم عادةً في أنظمة الأنابيب ووصلات المعدات.
تُصنع وصلات التمدد النسيجية غير المعدنية الصناعية عادةً من منسوجات تقنية مطلية ومواد ذات طبقات، وترتبط بشكل أساسي بأنظمة القنوات التي تحمل وسائط غازية.
يمكن أن تختلف عائلتا المنتجات بشكل كبير في:
الفرق الجوهري هو العنصر المرن.
تستخدم المفاصل التمددية المعدنية (Bellows) طيات معدنية مشكلة. بينما يستخدم المفصل غير المعدني غشاءً مرنًا أو حزامًا قماشيًا أو هيكلًا مركبًا.
وهذا يخلق خصائص هندسية مختلفة.
| الميزة | وصلة تمدد غير معدنية | وصلة تمدد معدنية (Bellows) |
|---|---|---|
| العنصر المرن الأساسي | غشاء قماشي أو مركب | معدن مشكل |
| التطبيق النموذجي | قنوات الغاز الكبيرة | أنظمة الأنابيب والمعالجة |
| الضغط | خدمة الضغط المنخفض عمومًا | يمكن هندستها لضغوط أعلى |
| الأشكال المستطيلة الكبيرة | عملية للغاية | أكثر تعقيدًا |
| قوى الزنبرك | منخفضة عمومًا | أعلى وتعتمد على التصميم |
| هيكل المواد | يمكن أن تجمع بين طبقات وظيفية متعددة | تعتمد بشكل أساسي على سبيكة المعدن المختارة |
غالبًا ما يستحق الحل غير المعدني التقييم إذا كان مشروعك يتضمن العديد من الظروف التالية:
للحصول على تصميم مخصص، يجب أن يتلقى المصنع بيانات كافية لفهم بيئة التشغيل الكاملة.
تقوم BSTFLEX بتصنيع وصلات تمدد قماشية غير معدنية مخصصة لأنظمة مجاري الهواء الصناعية، والعادم، والهواء الساخن، وغاز المداخن.
يمكن أن تشمل الإنشاءات المتاحة أشكالاً هندسية دائرية ومستطيلة ومربعة وغير قياسية مع مواد مرنة يتم اختيارها وفقاً لدرجة حرارة التشغيل، والضغط، ووسط العملية، والحركة، وظروف التركيب.
للحصول على تفاصيل المنتج، وخيارات المواد، وقدرات التصنيع المخصصة، تفضل بزيارة صفحة BSTFLEX Non Metallic Fabric Expansion Joint.
للحصول على عرض سعر، أرسل أبعاد مجرى الهواء، ودرجة حرارة التشغيل، والضغط، وغاز العملية، ومتطلبات الحركة، والطول بين الوجهين، والكمية، والرسومات المتاحة.
