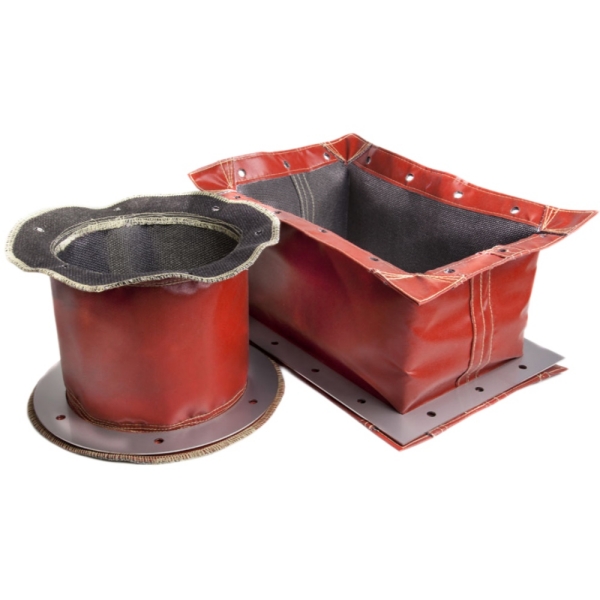

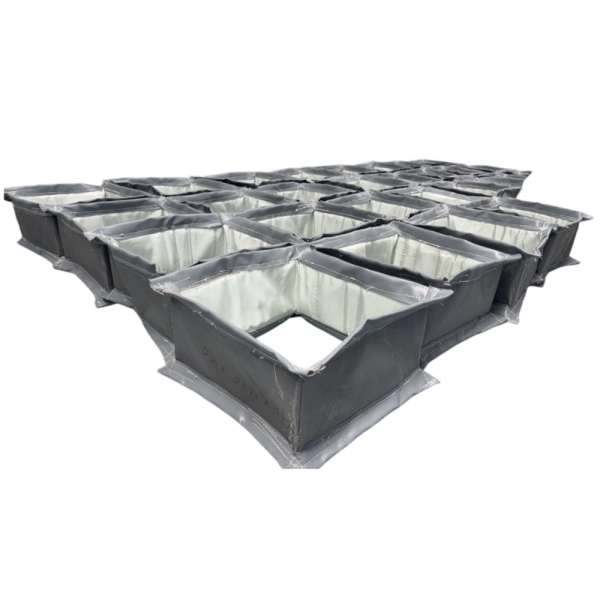

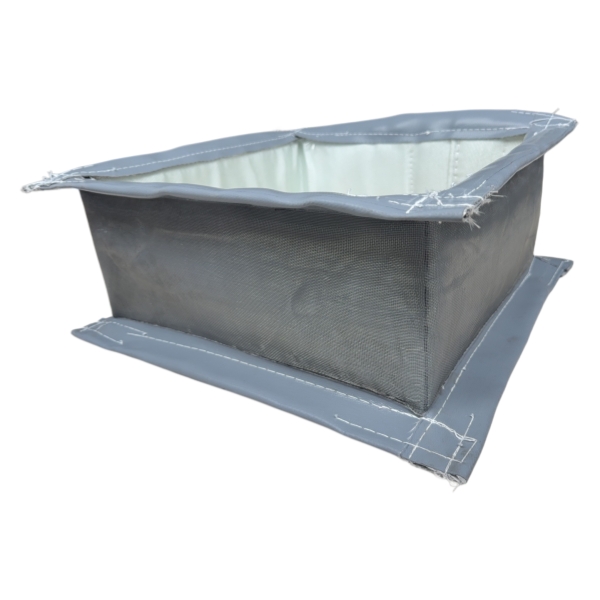

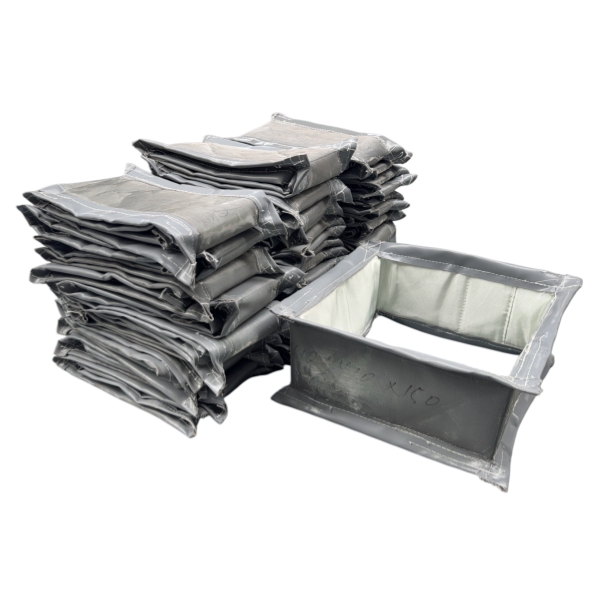

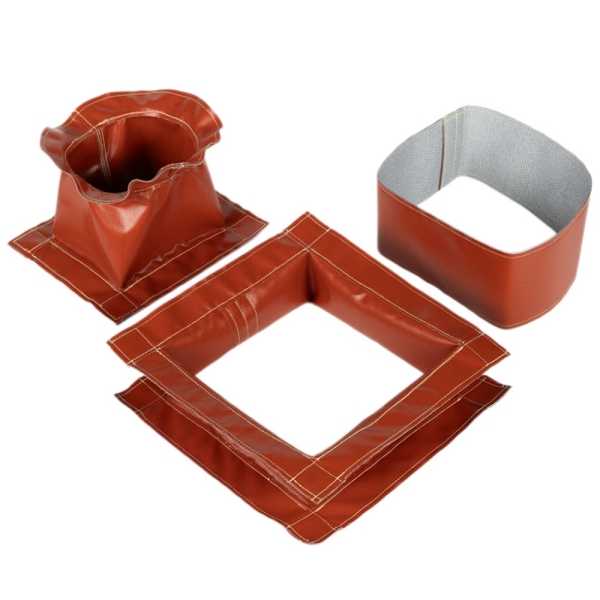

أوصلة تمدد قماشية مستطيلةيوفر هذا النظام وصلة مرنة بين الأجزاء المربعة أو المستطيلة الكبيرة من مجاري الهواء الصناعية. فهو يسمح لنظام مجاري الهواء باستيعاب التمدد الحراري والإزاحة الجانبية والاهتزازات والحركة الهيكلية دون نقل أحمال زائدة إلى المعدات والدعامات المجاورة.
تُعد التصاميم المستطيلة شائعة بشكل خاص في قنوات توليد الطاقة، وأنظمة الغلايات، ومصانع الأسمنت، ومصانع الصلب، والأفران، ومعدات مكافحة تلوث الهواء، وغيرها من المنشآت التي يكون فيها مسار الغاز كبيرًا جدًا أو غير مناسب هندسيًا للوصلة الدائرية التقليدية.
على عكس الحزام القماشي المرن البسيط، يجب تصميم وصلة التمدد المستطيلة الصناعية مع مراعاة أربعة جوانب مستقيمة، وأربعة زوايا، واتجاه الضغط، والحركة، ودرجة حرارة العملية، وتدفق الغاز الداخلي. وقد يصبح تصميم الزوايا واستقرار الجوانب الطويلة بنفس أهمية اختيار المادة المرنة نفسها.
تقوم شركة BSTFLEX بتصنيع منتجات مخصصةوصلات تمدد من نسيج غير معدنيلأنظمة القنوات الصناعية المستطيلة والمربعة والمستديرة والخاصة.
وصلة تمدد نسيجية مستطيلة - المدخلات الهندسية الرئيسية
العرض × الارتفاع | الطول من وجه إلى وجه | درجة الحرارة | الضغط | غاز العملية | الحركة المحورية | الحركة الجانبية | تصميم الزاوية | سرعة الغاز | تراكم الغبار | تكوين البطانة
غالباً ما يتم تصنيع أنظمة معالجة الغاز الصناعية الكبيرة على شكل قنوات مستطيلة أو مربعة لأن هذا الشكل الهندسي يمكن دمجه بكفاءة مع فتحات المعدات الكبيرة والتخطيطات الهيكلية.
تشمل الأمثلة النموذجية الروابط المتعلقة بما يلي:
عندما تسخن هذه القنوات وتبرد، تتغير أبعادها. ويمكن أن يؤدي وجود وصلة صلبة بين الأجزاء إلى نقل التمدد الحراري إلى جدران القنوات، والشفاه، والدعامات، والمعدات.
أوصلة تمدد قناة مستطيلةيُنشئ منطقة مرنة ومتحكم بها حيث يمكن استيعاب هذه الحركة.
مبدأ التشغيل الأساسي متشابه، لكن الشكل المستطيل يطرح تحديات تصميمية إضافية.
يوزع المفصل الدائري الشكل الهندسي بشكل متواصل حول محيطه. أما المفصل المستطيل فيحتوي على:
عندما ينضغط المفصل أو يمتد أو يتحرك جانبياً، فإن هذه المناطق لا تتشوه بالضرورة بنفس الطريقة.
ولهذا السبب، يجب على المهندسين مراعاة المحيط الكامل بدلاً من تقييم أقسام الحزام المستقيمة فقط.
تُعد الزوايا من أهم التفاصيل في وصلة التمدد المستطيلة المصنوعة من القماش.
إذا تم إجبار المادة المرنة على اتخاذ شكل هندسي زاوي يركز إجهاد الانحناء أو الشد، فإن التدوير الحراري المتكرر يمكن أن ينتج عنه تآكل موضعي حتى عندما تظل الأجزاء المستقيمة في حالة جيدة.
يجب أن يسمح تصميم الزاوية الجيد بانتقال الحركة بسلاسة بين الجوانب المتجاورة مع تجنب التركيز غير الضروري للنسيج.
يمكن تصميم هندسة الزوايا باستخدام ما يلي، وذلك حسب تصميم الوصلة:
تعتمد الطريقة المناسبة على الأبعاد، وبنية الحزام، والحركة، وظروف الخدمة.
مع زيادة أبعاد القناة المستطيلة، تصبح الجوانب الطويلة أكثر عرضة للتشوه الناتج عن الضغط والحركة الهيكلية.
تحت الضغط الإيجابي، يمكن أن تميل المناطق المرنة الكبيرة إلى التحرك للخارج.
تحت الضغط السلبي، يمكن سحبها نحو داخل القناة.
يصبح التأثير أكثر وضوحاً مع ازدياد الأبعاد.
بالنسبة للوصلات الكبيرة جدًا، قد يحتاج المصممون بالتالي إلى مراعاة ما يلي:
تُعد الأبعاد الثلاثة ذات أهمية خاصة عند تحديد وصلة مستطيلة.
| الأبعاد | ما يمثله | لماذا يهم ذلك |
|---|---|---|
| عرض | أبعاد القناة الأفقية | يُحدد زوجًا واحدًا من الأضلاع المستقيمة |
| ارتفاع | أبعاد القناة الرأسية | يُحدد الزوج الثاني من الأضلاع المستقيمة |
| وجهاً لوجه | المسافة بين مستويات التثبيت | التأثيرات المتاحة: نطاق وحركة مرنة |
بالنسبة لمشاريع الاستبدال، يجب أخذ هذه الأبعاد من النظام المثبت فعلياً بدلاً من تقديرها من الصور.
يحتاج الحزام المصنوع من القماش إلى مساحة هندسية حرة كافية لاستيعاب الحركة المحددة.
إذا كان البعد المتاح وجهاً لوجه قصيراً جداً بينما الحركة الجانبية كبيرة، فإن المادة المرنة يمكن أن تتعرض لإجهاد عالٍ.
من ناحية أخرى، فإن إضافة كمية زائدة من القماش الفضفاض يمكن أن يؤدي إلى طي غير منضبط واحتكاك مع المكونات الداخلية.
لذلك ينبغي أن تتناسب أبعاد الوصلة مع كل من مساحة التركيب المتاحة والإزاحة المطلوبة.
تحدث الحركة المحورية على طول الاتجاه الرئيسي للقناة.
يتضمن ذلك:
يجب تحديد كلتا القيمتين بشكل منفصل.
على سبيل المثال:
الضغط المحوري: 35 مم
الامتداد المحوري: 10 مم
يوفر هذا معلومات هندسية أكثر فائدة بكثير من مجرد تحديد "حركة إجمالية 45 مم".
غالباً ما تتعرض القنوات الصناعية الكبيرة لحركة عمودية على محور القناة.
قد ينتج هذا عن:
إحدى المزايا الرئيسية لـوصلة تمدد مجرى الهواء المصنوع من القماشتكمن ميزته في قدرته على امتصاص إزاحة جانبية كبيرة ضمن طول تركيب صغير نسبياً.
ومع ذلك، يجب تحديد اتجاه الحركة المطلوب بوضوح لأن الحركات الجانبية الأفقية والرأسية يمكن أن تفرض متطلبات مختلفة على مجموعة مستطيلة كبيرة.
تحدث الحركة الزاوية عندما يدور أحد الأسطح المتصلة بالنسبة للسطح الآخر.
في المفصل المستطيل، يتسبب هذا في تحرك أجزاء مختلفة من المحيط بمقادير مختلفة.
قد ينضغط أحد الجانبين بينما يتمدد الجانب الآخر.
إذا كان من المتوقع حدوث حركة زاوية، فيجب تضمينها في التصميم الأصلي بدلاً من اعتبارها سماحية تركيب.
تتعرض العديد من القنوات الصناعية لحركة محورية وجانبية وزاوية في وقت واحد.
على سبيل المثال، قد ينمو مخرج الفرن الساخن محوريًا بينما يؤدي التمدد الهيكلي إلى تحريك القناة الواقعة في اتجاه المصب جانبيًا.
يمكن لوصلة التمدد النسيجية المستطيلة أن تستوعب مثل هذا الإزاحة المركبة، ولكن يجب تصميم هندسة الحزام حول نطاق الحركة الكلي.
بيانات أفضل لطلبات عروض الأسعار:
الضغط المحوري: 30 مم
الامتداد المحوري: 10 مم
أفقي جانبي: ±25 مم
عمودي جانبي: ±15 مم
الحركة الزاوية: 1.5 درجة
يستخدم التصميم الشبيه بالحزام عنصرًا من القماش المرن مثبتًا حول محيط الإطارات المعدنية الموجودة أو المصنعة.
يُستخدم هذا التصميم على نطاق واسع لأنه يمكن في كثير من الأحيان صيانة الحزام المرن بشكل منفصل عن الهيكل الفولاذي المحيط به.
تشمل المزايا المحتملة ما يلي:
بالنسبة لمشاريع الصيانة، يمكن في بعض الأحيان تصنيع حزام بديل دون استبدال مجموعة الصلب بالكامل، شريطة أن تظل الأعمال المعدنية الحالية مناسبة.
بعض المشاريع تتطلب أكثر من مجرد الحزام المرن.
بإمكان BSTFLEX تقييم التجميعات الكاملة التي تتضمن:
يمكن أن يكون التجميع الكامل مفيدًا عند تصنيع نظام جديد أو عندما تتدهور حالة الهيكل الفولاذي الحالي.
يمكن أن يكون للبطانة الداخلية أهمية خاصة في القنوات المستطيلة الكبيرة التي تحمل غازًا عالي السرعة أو محملًا بالجسيمات.
تُشكل البطانة حاجزًا واقيًا بين تيار الغاز الرئيسي وعنصر النسيج المرن.
قد تشمل وظائفها ما يلي:
يجب أن يسمح الغلاف الداخلي لأجزاء القناة بالتحرك بالنسبة لبعضها البعض.
لا يمكن تصميم البطانة بشكل مستقل عن حركة وصلة التمدد.
في حالة عدم توفير مساحة كافية، يمكن أن تتسبب أجزاء القناة المتحركة في تداخل مكونات البطانة مع بعضها البعض.
تشمل العواقب المحتملة ما يلي:
لهذا السبب، ينبغي تقييم تداخل البطانة والمسافة بينها وبين أقصى إزاحة محورية وجانبية.
يمكن أن تجمع الوصلات المستطيلة المستخدمة في مصانع الأسمنت ومحطات الطاقة وغيرها من العمليات التي تنتج الغبار مواد جسيمية في التجويف خلف البطانة.
يمكن أن يشغل الغبار المتراكم في النهاية المساحة اللازمة للحركة.
قد ينتج عن ذلك ما يلي:
لذلك، يمكن دمج حاجز تراكمي بين البطانة والحزام المرن في التطبيقات المناسبة.
تعمل العديد من قنوات غازات المداخن الكبيرة تحت الضغط الجوي.
يؤدي الضغط السلبي إلى سحب الحزام المرن إلى الداخل.
في وصلة مستطيلة كبيرة، يمكن أن يؤدي ذلك إلى تشوه كبير عبر الجوانب الطويلة.
ينبغي أن يراعي التصميم ما يلي:
إن ذكر كلمة "فراغ" فقط غير كافٍ. يجب تضمين ضغط التصميم الفعلي في طلب عرض الأسعار.
يدفع الضغط الداخلي الإيجابي الحزام المرن إلى الخارج.
قد يؤدي ذلك إلى زيادة التحميل على:
يمكن أن تؤدي أبعاد القنوات الأكبر إلى تضخيم القوى المتعلقة بالضغط، لذلك يجب دائمًا تحديد ضغط التشغيل والتصميم الفعلي.
لا تحدد الهندسة المستطيلة المادة بحد ذاتها.
ينبغي اختيار العنصر المرن بناءً على درجة الحرارة، وتركيب الغاز، والضغط، والمتطلبات البيئية.
تشمل أنظمة المواد المحتملة ما يلي:
| مادة | الوظيفة المحتملة |
|---|---|
| قماش الألياف الزجاجية | دعامة نسيجية معززة ومقاومة للحرارة |
| الألياف الزجاجية المطلية بالسيليكون | طبقة خارجية مرنة أو طبقة مانعة للتسرب |
| قماش مطلي بمادة PTFE | حاجز غاز مقاوم للمواد الكيميائية |
| نسيج السيليكا | حماية الوجه من الحرارة العالية |
| العزل الحراري | انخفاض درجة الحرارة من خلال التجميع المرن |
| شبكة معدنية أو بطانة | الحماية من التآكل والتدفق |
للحصول على مقارنة تفصيلية للمواد، راجع دليلنا الخاص بـمواد وصلات التمدد النسيجية: PTFE، والسيليكون، والألياف الزجاجية، والسيليكا.
يمكن أن تعمل الغلايات الكبيرة والأفران وقنوات غازات المداخن في درجات حرارة تتجاوز حدود التعرض المباشر العملية لبعض مواد منع التسرب المرنة.
بدلاً من اشتراط أن تتحمل كل طبقة درجة حرارة العملية الكاملة، قد يستخدم وصلة التمدد تصميمًا حراريًا متعدد الطبقات.
قد يتضمن التسلسل الوظيفي النموذجي ما يلي:
غاز ساخن
↓
بطانة التدفق
↓
حماية الوجه من الحرارة
↓
طبقة عازلة
↓
تعزيز
↓
مانع تسرب غاز مرن
ينبغي دائمًا تحديد عملية البناء الفعلية بناءً على درجة حرارة العملية، ودرجة حرارة التشغيل، وسرعة الغاز، والظروف الكيميائية.
تحتوي معدات توليد الطاقة على العديد من مسارات الغاز المستطيلة الكبيرة.
تشمل المواقع المحتملة ما يلي:
يمكن لهذه الأنظمة أن تجمع بين درجات الحرارة العالية، والحركة الحرارية، والاهتزاز، والضغط السلبي، والرماد المتطاير.
ونتيجة لذلك، يمكن أن يكون تصميم البطانة والتحكم في الجسيمات بنفس أهمية مادة حزام القماش.
تُسبب قنوات معالجة الأسمنت ظروف تآكل وتراكم شديدة بشكل خاص.
قد تشمل الطلبات ما يلي:
يمكن أن يدخل غبار الأسمنت إلى تجويف وصلة التمدد ويتداخل مع الحركة إذا كان التصميم الوقائي الداخلي غير كافٍ.
بالنسبة لهذه التطبيقات، قم بتوفير ظروف الجسيمات وسرعة الغاز بالإضافة إلى بيانات درجة الحرارة والحركة.
يمكن أن تعرض مصانع الصلب ومنشآت الأفران الصناعية وصلات القنوات المستطيلة لدرجات حرارة الغاز العالية والحرارة الإشعاعية.
تشمل أولويات التصميم النموذجية ما يلي:
يمكن تقييم الأقمشة عالية السيليكا ومواد العزل المناسبة عند الحاجة إلى حماية حرارية إضافية.
غالباً ما تتصل المراوح الصناعية الكبيرة مباشرة بقنوات مستطيلة الشكل.
في هذه المواقع، قد تحتاج وصلة التمدد بشكل أساسي إلى إدارة ما يلي:
وبالتالي، يمكن أن يكون تركيب المواد مختلفًا تمامًا عن الوصلة الموجودة مباشرة عند مخرج فرن ذي درجة حرارة عالية.
| عامل التصميم | وصلة قماش مستطيلة | منفاخ معدني مستطيل |
|---|---|---|
| العنصر المرن الأساسي | حزام من نسيج تقني أو حزام مركب | المعدن المشكل |
| الخدمة النموذجية | قنوات غاز كبيرة ذات ضغط منخفض | أنظمة قنوات معدنية مصممة هندسياً |
| أبعاد كبيرة | عملي للغاية | ممكن ولكنه أكثر تعقيداً من الناحية الميكانيكية |
| الحركة الجانبية | مرونة عالية | يعتمد ذلك على تكوين المنفاخ |
| قوى الزنبرك | منخفض عموماً | أعلى ويعتمد على التصميم |
| نظام المواد | يمكن دمج الطبقات الحرارية والكيميائية | أساسها سبيكة معدنية |
| استبدال العناصر المرنة | يمكن استبدال الحزام بشكل منفصل | يتم عادةً استبدال أو إصلاح مجموعة المنفاخ |
لا يوجد حجم أقصى عالمي واحد.
تعتبر وصلات التمدد النسيجية مناسبة بشكل خاص لأبعاد القنوات الكبيرة لأن العنصر المرن يمكن تصنيعه حول المحيط المطلوب بدلاً من الحاجة إلى منفاخ دائري كبير الشكل.
تعتمد حدود الحجم العملية على:
يمكن تصميم التجميعات الكبيرة جدًا في أقسام قابلة للنقل عندما تتطلب ظروف الموقع ذلك.
قد يكون من الصعب نقل التجميعات المستطيلة الكبيرة كوحدة واحدة.
بحسب الأبعاد ومتطلبات المشروع، قد يلزم أن يكون الإطار المعدني:
قد يلزم أيضاً استخدام وسائل تقييد مؤقتة للشحن لمنع تشوه الإطار قبل التركيب.
ينبغي مراعاة طريقة النقل أثناء التصميم، وليس بعد اكتمال التصنيع.
تتطلب مشاريع الاستبدال معلومات أكثر من مجرد العرض والارتفاع.
قبل تصنيع قطعة بديلة، يرجى جمع ما يلي:
إذا فشل المفصل الموجود قبل الأوان، فقم أيضًا بتصوير المناطق المتضررة وشرح الفشل الملاحظ.
قنوات التهوية الصناعية القديمة ليست مربعة الشكل تمامًا دائمًا.
يمكن أن تؤدي دورات التبريد والتسخين طويلة الأمد، وتفاوتات التصنيع، والحركة الهيكلية إلى اختلافات في الأبعاد بين الجانبين المتقابلين.
بالنسبة لمشاريع الاستبدال، قم بالقياس التالي:
وهذا يمكن أن يكشف عن تشوه لا يمكن رؤيته من خلال قياس واحد للعرض × الارتفاع الاسمي.
يمكن لوصلة النسيج أن تستوعب عدم المحاذاة المحددة، ولكن لا ينبغي توقع أن تمتص تلقائيًا أخطاء التصنيع غير المحدودة.
يؤدي الانحراف الدائم الكبير إلى تقليل إمكانية الحركة المتاحة للتشغيل الحراري العادي.
لذلك، ينبغي الإبلاغ عن أي خلل معروف في وضعية التبريد قبل تصنيع الوصلة البديلة.
ينبغي أن يولي التفتيش اهتماماً خاصاً لما يلي:
تشمل أعراض الفشل النموذجية ما يلي:
لإجراء مراجعة هندسية دقيقة، يجب أن يتضمن طلب تقديم العروض المعلومات التالية:
| عرض القناة | العرض الفعلي بالمليمتر أو البوصة |
| ارتفاع مجرى الهواء | الارتفاع الفعلي بالمليمتر أو البوصة |
| المسافة بين وجهاً لوجه | المسافة المُثبّتة بين مستويات التثبيت |
| درجة حرارة التشغيل | درجة حرارة العملية المستمرة |
| درجة الحرارة القصوى | القيمة القصوى ومدة التعرض |
| ضغط | ضغط التشغيل والتصميم، إيجابي أو سلبي |
| وسيط المعالجة | الهواء الساخن، أو غازات العادم، أو غازات المداخن، أو غازات العمليات الأخرى |
| الضغط المحوري | الحركة المطلوبة باتجاه المفصل |
| الامتداد المحوري | الحركة المطلوبة بعيدًا عن المفصل |
| جانبي أفقي | الحركة الجانبية المطلوبة |
| عمودي جانبي | الحركة الرأسية المطلوبة |
| الحركة الزاوية | التناوب المطلوب إن وجد |
| سرعة الغاز | سرعة التدفق عبر القناة |
| الجسيمات | الغبار، أو الرماد المتطاير، أو المواد الصلبة الكاشطة |
| بطانة | تفاصيل البطانة الداخلية الموجودة أو المطلوبة |
| مرفق | حزام، أو شفة مثبتة بمسامير، أو مجموعة ملحومة |
بالنسبة للوصلة المستطيلة المصممة حسب الطلب، يجب أن يوضح الرسم التوضيحي المفيد ما يلي:
تُفضل رسومات التصميم بمساعدة الحاسوب (CAD) للتجميعات المعقدة، ولكن يمكن أيضًا أن يوفر ملف PDF واضح الأبعاد أو رسم هندسي معلومات كافية للتقييم الأولي.
تقوم شركة BSTFLEX بتصنيع منتجات مخصصةفواصل تمدد قماشية مستطيلةلأنظمة مجاري الهواء الصناعية التي تنقل الهواء الساخن وغازات العادم وغازات المداخن وغيرها من غازات العمليات.
يمكن تطوير التصاميم بناءً على أبعاد القناة الخاصة بالعميل، ودرجة حرارة التشغيل، والضغط الموجب أو السالب، والحركة، والتركيب الكيميائي للغاز، والسرعة، وظروف الجسيمات.
يمكن أن تجمع التركيبات المتاحة بين الألياف الزجاجية، والنسيج المطلي بالسيليكون، والمواد القائمة على مادة PTFE، ونسيج السيليكا، وطبقات العزل، وأنظمة الحماية الداخلية وفقًا لمتطلبات التطبيق.
للحصول على معلومات كاملة عن المنتج، تفضل بزيارة الموقع الإلكتروني.وصلة تمدد من نسيج غير معدني من BSTFLEXصفحة.
أرسل عرض × ارتفاع، طول الوجه إلى الوجه، درجة الحرارة العادية والقصوى، الضغط، غاز العملية، الحركة المحورية، الحركة الجانبية الأفقية والرأسية، سرعة الغاز، ظروف الجسيمات والرسومات المتاحة.
