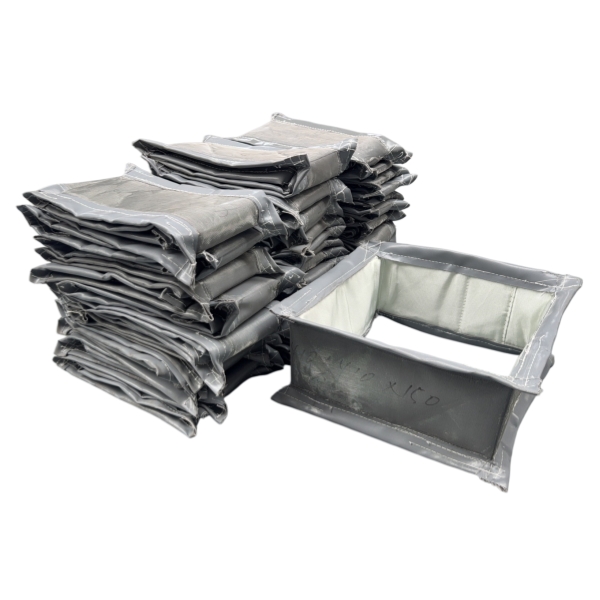

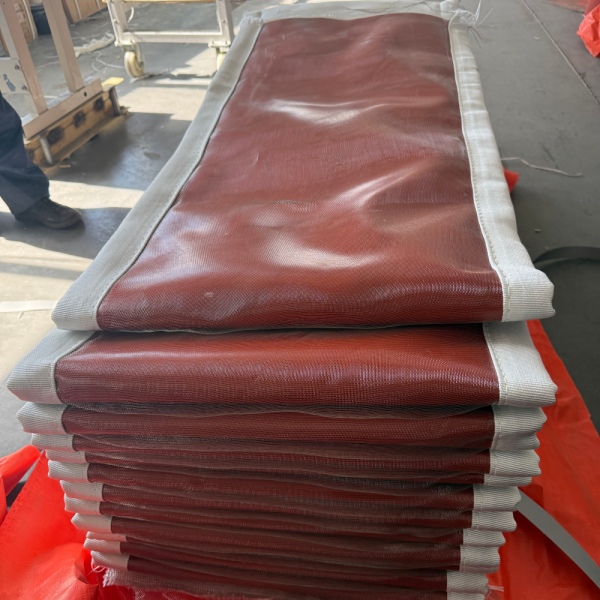

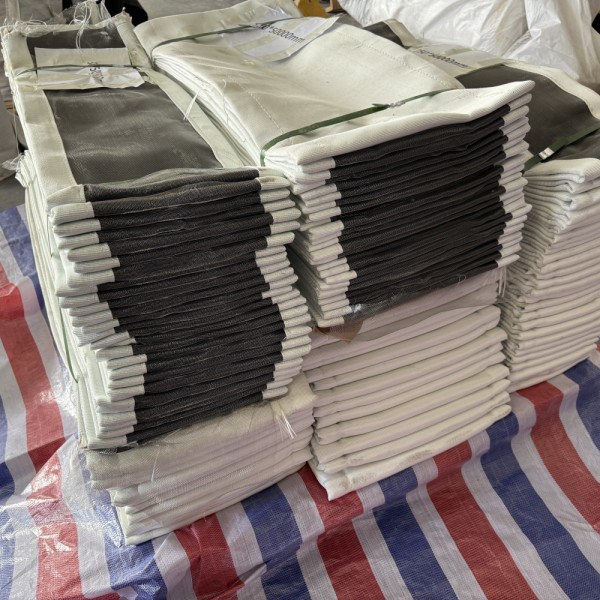

وصلات التمدد القماشية البديلة: كيفية قياس وتحديد الوصلة الموجودة

يجب أن تتطابق وصلات التمدد القماشية البديلة مع كل من التوصيلة الحالية ومتطلبات التشغيل الحالية.لتحديد واحدة، حدد نطاق الاستبدال، وقم بقياس هندسة التثبيت في حالة موثقة للمصنع، وقدم بيانات درجة الحرارة والضغط وتكوين الغاز والحركة. تعد أبعاد حزام القماش البالي دليلاً مفيداً، لكنها ليست بالضرورة أبعاد التصنيع الصحيحة لاستبداله.

تدعم BSTFLEX مشاريع الاستبدال بـ وصلات تمدد قماشية غير معدنية مخصصةلأنظمة مجاري الهواء الصناعية، وغاز المداخن، والعادم، وأنظمة الهواء الساخن. يشرح هذا الدليل كيفية إعداد معلومات المسح المطلوبة للمراجعة الهندسية وعروض الأسعار.

حدد ما يتم استبداله

قبل القياس، اتفق على حدود التوريد. يمكن أن يصف طلب "وصلة تمدد بديلة" عدة حزم مختلفة.

الحزام المرن فقط

من المفترض أن تظل الإطارات وأجهزة التثبيت الحالية كما هي. يجب أن يحدد المسح أبعادها وحالتها، بالإضافة إلى هيكل الحزام المطلوب وترتيب الإغلاق.

حزام مرن مع مكونات داخلية

يتضمن النطاق أيضاً عناصر مثل وسائد العزل، أو حواجز التراكم، أو ملحقات الإغلاق. حدد كل مكون على حدة بدلاً من افتراض أنه مضمن مع الحزام الخارجي.

تجميعة وصلة التمدد الكاملة

تتم مراجعة الإطارات والعناصر المرنة والبطانات ومكونات التثبيت كتجميعة واحدة. قم بقياس الواجهات المتصلة بمجاري الهواء المحتفظ بها وتأكد من وصلات اللحام أو البراغي التي ستتأثر.

اطلب من عرض السعر تحديد الأجزاء المضمنة والأجزاء المستبعدة والعناصر المقترحة لإعادة الاستخدام. هذا يتجنب استلام حزام مصنع بشكل صحيح مع اكتشاف أثناء التوقف أن الأجهزة التالفة تحتاج أيضاً إلى استبدال.

إنشاء مرجع قياس آمن

ابدأ ببطاقة المعدات، والرسم الأصلي، ومواصفات الشراء السابقة، وأي سجلات تعديل. امنح كل وصلة رقم تعريف منفصل، حتى عندما تبدو عدة وحدات متطابقة.

سجل حالة المصنع أثناء المسح: إيقاف التشغيل المبرد، أو الدفء المتبقي، أو ترتيب الدعم المؤقت، أو أي حالة موثقة أخرى. القياس الذي يتم أخذه أثناء التوقف لا يحدد بحد ذاته وضع التثبيت البارد المحدد.

حدد الطرفين العلوي والسفلي، واتجاه التدفق، وموضع القمة، واتجاه العرض المستخدم في الرسم التخطيطي. على سبيل المثال، حدد اليمين واليسار أثناء النظر في اتجاه التدفق. استخدم نفس التوجيه للقياسات والصور.

احتفظ بـ القياسات كما تم العثور عليها منفصلة عن أبعاد التثبيت المعتمدة. تتطلب الاختلافات مراجعة؛ ولا ينبغي تصحيحها بصمت في أمر الشراء.

سجل الأبعاد التي تتحكم في الملاءمة

أهم تمييز هو بين هندسة التجميع المثبتة والأبعاد المطورة للمادة المرنة. تصف المسافة بين الوجهين، وطول القماش غير المثبت، وعرض الحزام الإجمالي ميزات مختلفة.

يجب على الشركة المصنعة للبديل تحديد أبعاد الحزام النهائي من الهندسة المعتمدة، ومتطلبات التثبيت، والحركة، والبناء. لا تطبق قاعدة عامة مثل "الفجوة المثبتة زائد 100 مم".

الوصلات المستطيلة: مسح كلا الطرفين

عند كل وصلة، سجل العروض العلوية والسفلية، والارتفاعات اليسرى واليمنى، وكلا القطرين حيثما أمكن الوصول. حدد ما إذا كانت القراءات تشير إلى الفتحة، أو سطح التثبيت، أو نمط البراغي. التقط أنصاف أقطار الزوايا أو تفاصيل الزوايا الأخرى بدلاً من رسم كل زاوية كزاوية قائمة حادة.

قم بقياس مسافة التوصيل في عدة مواقع محددة حول المحيط. احتفظ بالقراءات الفردية حتى يتمكن المراجع من تحديد الأسطح غير المتوازية المحتملة، أو التشوه، أو مراجع القياس غير المتسقة.

لمزيد من اعتبارات الهندسة، انظر وصلات التمدد القماشية المستطيلة لمجاري الهواء الصناعية.

الوصلات الدائرية: حدد القطر والتوقيت

اذكر ما إذا كان كل قطر هو القطر الداخلي للمجرى، أو قطر التثبيت، أو القطر الخارجي للشفة، أو قطر دائرة البراغي. قم بالقياس في أكثر من اتجاه عند فحص فتحة موجودة للتأكد من استدارتها.

سجل عدد الثقوب والموضع الزاوي للنمط بالنسبة لمرجع متفق عليه، مثل الجزء العلوي من المجرى. دائرة البراغي المتطابقة لا تضمن أن النمطين لهما نفس الاتجاه.

أنماط البراغي: استخدم مرجعاً محدداً

قم بقياس مواقع الثقوب من مرجع محدد بوضوح. على الشفاه المستطيلة، قم بتضمين إزاحة الثقب الأول، وترتيب الزاوية، وأي تغييرات في المسافة بين الثقوب. لاحظ الفتحات، والثقوب الموسعة، والإصلاحات السابقة.

سجل كلا الطرفين بشكل مستقل. تأكد مما إذا كان الحزام البديل سيتم توريده مثقوباً مسبقاً أم أن إجراء التثقيب في الموقع المعتمد مطلوب للبناء المختار.

افصل الإزاحة الباردة عن حركة العمل

يجب أن تستوعب وصلة التمدد القماشية البديلة حركة التشغيل المحددة من مرجع تركيب متفق عليه. الإزاحة الجانبية المرئية أثناء التوقف ليست تلقائياً هي تصنيف الحركة الجانبية المطلوبة.

اطلب من مهندس المصنع التمييز بين الضبط المسبق البارد المتعمد وعدم المحاذاة غير المقصود. لا تجبر وصلة مضبوطة مسبقاً عمداً على وضع مركزي بصرياً، ولا تفترض أنه يمكن امتصاص إزاحة غير متوقعة دون التأثير على التصميم.

وفر الضغط المحوري والتمدد بشكل منفصل، جنباً إلى جنب مع الحركة الجانبية الأفقية والرأسية والحركة الزاوية حول المحاور المحددة. اذكر الحركات التي تحدث في وقت واحد. أبلغ عن أي التواء معروف، أو سعة اهتزاز، أو تردد، أو نبض ضغط للتقييم المنفصل.

حيثما تكون بيانات الحركة غير متوفرة، قم بتمييزها على أنها غير معروفة. لا يمكن لارتخاء الحزام الحالي أو طياته أو تمدده الظاهري تحديد سماحية الحركة المتبقية له.

افحص المكونات التي ستبقى

يعتمد استبدال الحزام فقط على الأعمال المعدنية المحتفظ بها المناسبة. أثناء فحص التوقف المعتمد، سجل التآكل، والإطارات المشوهة، واللحامات التالفة، وأسطح الإغلاق غير المستوية، والحواف الحادة. تحقق من قضبان التثبيت والمثبتات بحثاً عن التلف بدلاً من افتراض إمكانية إعادة استخدامها.

قم بتصوير البطانات، ونقاط تثبيتها، والتداخل، والخلوص المتاح. يجب أن تأخذ المراجعة الهندسية في الاعتبار الخلوص طوال الحركة المحددة، وليس فقط في الموضع الذي تمت رؤيته أثناء المسح. يمكن أن تساعد علامات التلامس في تحديد المواقع التي تحتاج إلى تحقيق أدق.

سجل حالة وتثبيت وسائد العزل وحواجز التراكم. قم بتصوير العزل المزاح، والرواسب، والمناطق المكشوفة قبل التنظيف المعتمد. لا تقم بإزالة مكون داخلي من نطاق الاستبدال لمجرد صعوبة تحديده.

قم أيضاً بتوثيق العزل الخارجي أو أغطية الطقس حول الوصلة. يجب مراجعة التغييرات في الترتيب الحراري مع مورد البديل بدلاً من التعامل معها كخيار صيانة تجميلي.

استخدم الحزام القديم كدليل، وليس كمواصفة وحيدة

يمكن أن يساعد الحزام القديم في تحديد علامات التثبيت، وتفاصيل الإغلاق، والبناء السابق. ومع ذلك، فإن التشوه، أو الحواف التالفة، أو التدهور قد يجعل أبعاده غير موثوقة كنموذج تصنيع.

سجل أبعاده المقاسة على أنها "مكون تمت إزالته، كما تم العثور عليه". لا تشد حزاماً تالفاً بقوة لمجرد إنتاج عرض أو طول مناسب. حيثما يتم طلب عينة، افصح عن تلوث العملية واتفق على التحضير والشحن الآمن قبل الإرسال.

قدّم تاريخ التركيب، ومدة الخدمة التقريبية، وسبب الاستبدال، وأي تغييرات حديثة في العملية. أرفق صوراً توضح الوصلة بالكامل، وعلامتها، والمرفقات، والإغلاق، وكل منطقة تالفة مع مرجع للمقياس حيثما كان ذلك آمناً.

صِف الملاحظات دون افتراض تشخيص. عبارة "تمزق بجانب المشبك العلوي" أكثر فائدة من "القماش ضعيف جداً". صورة لتغير اللون لا تثبت أن درجة الحرارة تسببت في العطل.

يجب الإفصاح عن التغييرات في الوقود، أو كيمياء الغاز، أو الرطوبة، أو تحميل الغبار، أو درجة الحرارة، أو تشغيل المروحة. قد يتطلب الاستبدال الذي يطابق الأبعاد السابقة مادة أو ترتيباً وقائياً مختلفاً.

اختر نموذج التسليم قبل الطلب

عنصر مرن مغلق الحلقة

تأكد من وجود مسار تركيب عملي حول المعدات الحالية. لا يمكن تركيب العنصر المغلق في المصنع تلقائياً حيث تظل نهايتا القناة ثابتتين.

حزام مفتوح للإغلاق في الموقع

تأكد من أن التصميم المختار يسمح بوصلة في الموقع. اتفق مع الشركة المصنعة على موقع الإغلاق، والوصول، والطريقة، والمواد، ومتطلبات الموظفين. تفاصيل الوصلة خاصة بالتصميم.

تجميع كامل أو قطاعي

تحقق من فتحات الوصول، وقيود الرفع، وأقصى أبعاد للنقل، وتسلسل التركيب المقترح. حدد أعمال التجميع المتوقعة في المصنع وتلك الموكلة إلى مقاول الموقع.

لكل نموذج تسليم، اتفق على تحضير الثقوب، والحشيات أو ملحقات الإغلاق، وتحديد المكونات، وتعليمات التركيب. لا يوجد تداخل وصلة عالمي، أو عزم دوران للبراغي، أو طريقة حفر ميدانية مناسبة لكل وصلة تمدد قماشية.

طلب عرض سعر للاستبدال يمكنك نسخه

استخدم سجلاً واحداً لكل علامة معدات. أرفق الرسم ذو الأبعاد والرسم الأصلي حيثما توفر. اكتب "غير معروف" بجانب المعلومات المفقودة بدلاً من إدخال صفر أو افتراض أن المادة السابقة لا تزال مناسبة.

وافق على الرسم قبل التصنيع

يصف المسح ما هو موجود. يحدد رسم الاستبدال المعتمد ما سيتم تصنيعه والظروف التي يجب أن يستوعبها.

حل أي اختلافات بين الرسم الأصلي وقياسات الموقع. أكد أبعاد التوصيل، وهندسة العنصر المرن النهائي، وتحضير الثقوب، وموقع الإغلاق، وتصميم المواد، ومرجع الحركة، ونطاق التوريد. اتفق على التفاوتات وأي أبعاد تعتمد على الموقع قبل بدء الإنتاج.

عند الاستلام، تحقق من تحديد الهوية والمكونات الموردة مقابل الوثائق المعتمدة قبل بدء التوقف. يجب أن يتبع التركيب التعليمات الخاصة بالوصلة، بما في ذلك متطلبات التثبيت، والإغلاق، والعزل، والخلوص.

الأسئلة التي تؤخر عادةً طلبات الاستبدال

هل يمكن تقييم الاستبدال بدون الرسم الأصلي؟

نعم. يمكن لمسح ذي أبعاد، وصور، ومعلومات تشغيلية أن يدعم مراجعة أولية. قد تظل معلومات الحركة أو المواد المفقودة بحاجة إلى تأكيد هندسي قبل التصنيع.

هل يمكن استبدال الحزام القماشي فقط؟

من المحتمل ذلك، بشرط أن تظل الإطارات المحتفظ بها ومكونات التثبيت والحماية الداخلية مناسبة. يحدد الفحص ونطاق العمل المتفق عليه ما إذا كان استبدال الحزام فقط أمراً مناسباً.

هل سيؤدي استخدام حزام أعرض إلى حل مشكلة التمزق المتكرر؟

ليس بالضرورة. فزيادة المادة لا تحدد سبب التمزق ولا تتحقق من الخلوص. راجع هندسة التثبيت والحركة ودرجة الحرارة وأدلة التلامس قبل تغيير أبعاد الحزام.

أرسل تفاصيل الوصلة البديلة الخاصة بك إلى BSTFLEX

تقوم شركة BSTFLEX بتصنيع وصلات تمدد قماشية غير معدنية بتكوينات دائرية ومستطيلة ومخصصة. يمكن تقييم متطلبات الاستبدال من خلال الرسومات المتاحة وسجلات الأبعاد وظروف التشغيل.

أرسل بطاقة تعريف الوصلة، ورسم المسح، والصور الفوتوغرافية، ونطاق التوريد المطلوب، وتاريخ التسليم المطلوب. قم بتضمين بيانات درجة الحرارة والضغط وتكوين الغاز والحركة حتى يعالج عرض السعر التطبيق بدلاً من الأبعاد وحدها.
