شريط السيليكا المنسوج لمعدات الأفران والمعالجة الحرارية

يتطلب رسم عزل الفرن أكثر من مجرد مواصفات للبطانة الرئيسية. فمناطق تلامس الأبواب، وحواف العزل القابلة للإزالة، وخطوط الخدمات القريبة من المنطقة الساخنة، كلها أمور تستدعي الاهتمام. وهنا تكمن فائدة استخدام نسيج حراري ضيق.

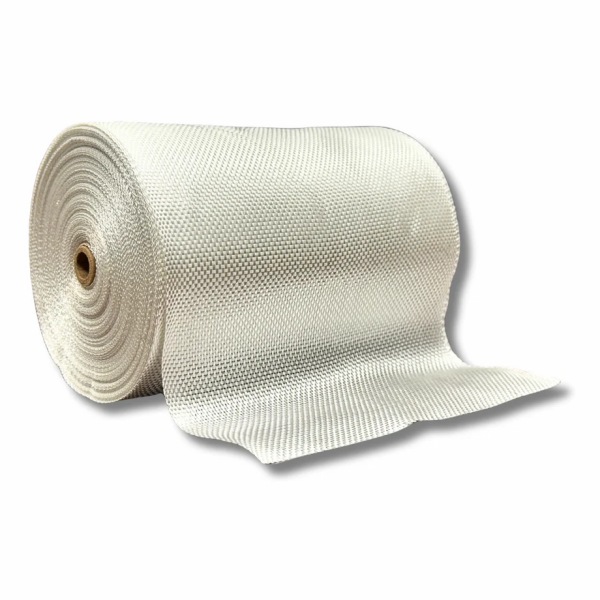

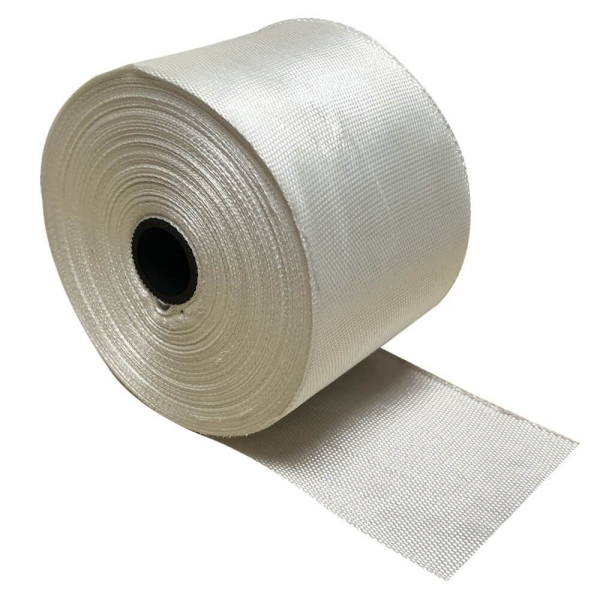

شريط السيليكا المنسوج عبارة عن شريط مرن مصنوع من خيوط ألياف السيليكا للعزل الموضعي والحماية من الحرارة.تشمل الاستخدامات المحتملة حول أفران ومعدات المعالجة الحرارية: الأختام الحرارية المسطحة، وربط حواف مجموعات العزل، والتغليف الواقي للخطوط المجاورة. ويتطلب كل استخدام طريقة تثبيت وفحص قبول مختلفة.

الشريط منسوج من السيليكا من بي إس تي إف إل إي إكستوفر هذه المجموعة المكون النسيجي. ويتطلب اختيارها لتفاصيل فرن معينة فحص كل من المادة والتركيب المُجمّع، بدلاً من الاعتماد على اسم الألياف فقط.

ثلاثة أماكن لتقييم شريط السيليكا المنسوج

لماذا تُعدّ الحافة المنسوجة مهمة؟

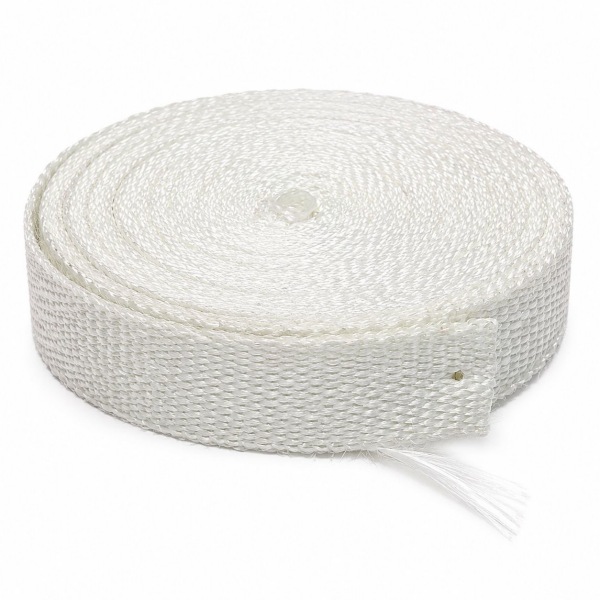

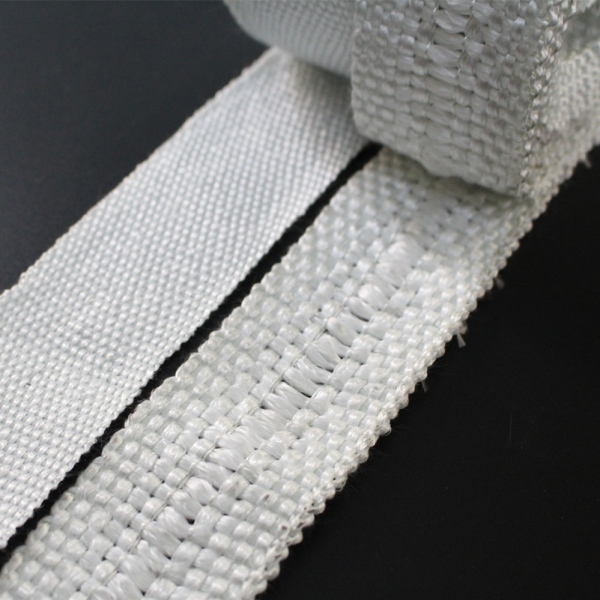

يُعدّ تصميم الحواف فرقًا عمليًا بين الشريط المنسوج الضيق والشريط المقطوع من قماش أعرض. تساعد الحواف الطولية المنسوجة على مقاومة التفكك أثناء التعامل معها، وهو أمر مفيد عند تركيب شرائط التلامس الطويلة أو تمرير مواد الربط خلال عملية التجميع.

لا تزال الأطراف المقطوعة بحاجة إلى عناية، كما أن قطع الحافة الجانبية المنسوجة يُغير من حالتها. لذا، يُنصح بفحص طريقة القطع واللصق المقترحة على عينة بدلاً من تحديد أن المنتج النهائي مقاوم تمامًا للتنسيل. يُعدّ كل من تصميم الحافة والطبقة اللاصقة خيارين منفصلين: فطلب طبقة لاصقة لا يُحدد ما إذا كان النسيج منسوجًا بالعرض المطلوب أو مقصوصًا من القماش.

استخدم درجة الحرارة عند الشريط، وليس فقط نقطة ضبط الفرن.

تُحدد نقطة ضبط لوحة التحكم العملية الخاضعة للتحكم. وهي لا تُحدد مستوى التعرض عند كل مانع تسرب أو كابل خارجي أو حافة عازلة. يجب تقييم موضع الشريط اللاصق، بما في ذلك ملامسته للأسطح الساخنة، والتعرض الإشعاعي من خلال الفتحة، وذروات درجة الحرارة قصيرة المدة أثناء دورة التشغيل.

اختبر التفاصيل خلال دورة عملها

بالنسبة للتطبيقات الجديدة، يجب تقييم ما هو أكثر من مجرد مظهر العينة غير المستخدمة. يجب الاتفاق على شروط التجربة مع فريق المعدات، وفحص التفاصيل المُجمّعة بعد عمليات التسخين والتبريد والتشغيل الميكانيكي التمثيلية، باستخدام إجراءات الفحص المعتمدة.

بالنسبة لشريط التلامس الخاص بالباب، افحص ثبات التلامس ومدى ثبات المادة في مكانها. بالنسبة لحواف التثبيت، افحص الخياطة والحافة المغلقة. بالنسبة للخط المحمي، تحقق من التغطية وثبات التثبيت ودرجة حرارة المكون. سجّل أي تغييرات في الأبعاد أو علامات تآكل ظاهرة حتى يُبنى القرار التالي على عملية التركيب، وليس فقط على صورة اللفة.

يجب تحديد معايير القبول بدقة. فوجود شريط حراري سليم لا يعني بالضرورة وجود مانع تسرب للغاز، كما أن سلامة الغلاف الظاهرية لا تثبت أن الكابل الأساسي بقي ضمن حدود درجة حرارته. اتفقوا على ما يجب قياسه قبل الموافقة على إعادة التزويد.

ارسم الرسم الذي يصف تفاصيل الشريط بالكامل

بالنسبة لشريط الباب، يرجى توضيح عرض التلامس، والسماكة غير المضغوطة، والسماكة المطلوبة بعد التركيب، وطريقة التثبيت. أما بالنسبة لتغليف البطانية، فيرجى توضيح شكل الحافة النهائية وترتيب الوصلات. وبالنسبة لحماية الخطوط، يرجى تحديد المكون، وطول منطقة التعرض، والمسافة المتاحة. توفر هذه التفاصيل للمورد معلومات أكثر فائدة من مجرد طلب "شريط سيليكا مقاوم للحرارة العالية".

أضف درجات الحرارة العادية والقصوى في الموقع المقترح، ومدة التعرض، وظروف التشغيل، والتعامل المتوقع. في حال أهمية ثبات الأبعاد أو طريقة اختبار معينة، حدد متطلبات القبول في الاستفسار. أدرج الكمية وطول اللفة أو القطعة المطلوبة، مع إرفاق نسخة من الرسم أو مرجع عينة معتمد للطلبات المتكررة.
