لا يمكن لغطاء العزل الحراري المخصص أن يناسب المعدات تمامًا إلا بقدر دقة المعلومات المستخدمة في تصنيع نمطه. ويُعد الطول الإجمالي والقطر نقطة بداية مفيدة، ولكنهما لا يوضحان جذوع الصمامات أو الشفافات (الفلنجات) أو الكتائف الداعمة أو مداخل الكابلات أو نقاط التصريف أو المساحة المتاحة لفتح الغطاء.
يشرح هذا الدليل كيفية جمع القياسات العملية لغطاء العزل الحراري القابل للفك، والصور الفوتوغرافية الواجب التقاطها، والتفاصيل التشغيلية التي ينبغي أن ترافق الأبعاد. وينطبق ذلك على الصمامات والأنابيب والشفافات (الفلنجات) والمرشحات (الفلاتر) والبراميل وغيرها من المعدات الصناعية.
للحصول على الأغطية المخصصة الجاهزة والتصنيع الخاص بالمشاريع، تفضل بزيارة صفحة شركة تصنيع أغطية العزل الحراري القابلة للفك المخصصة. كما يمكن استعراض أنواع الأغطية الحالية في فئة أغطية العزل الحراري القابلة للفك.
نادراً ما تكون المعدات الصناعية عبارة عن أسطوانة ناعمة أو صندوق مستطيل. فقد يحتوي الصمام على غطاء علوي وعجلة يد ومشغل وشفافات (فلنجات) ووصلة تصريف. وقد يحتوي هيكل المرشح (الفلتر) على غطاء قابل للفك ومقياس ضغط وأرجل دعم وعدة فوهات. وقد يحتوي البرميل على مقابض وفتحة علوية ومخرج ونظام تسخين.
إذا تم تقديم القطر الإجمالي والطول فقط، فقد يغطي الغطاء السطح الساخن ولكنه سيتداخل مع التشغيل أو الصيانة. ولذلك، يحتاج النمط القابل للاستخدام إلى الإجابة عن أربعة أسئلة:
لذلك، يجب أن تبدأ عملية القياس بتحديد حدود العزل، وليس بـ شريط القياس.
حدد أين يبدأ الغطاء وأين ينتهي. ضع علامة على هذه النقاط في رسم تخطيطي أو مباشرة على صورة فوتوغرافية. يجب أن تكون الحدود واضحة حول كل وصلة بالأنابيب المجاورة أو العزل الثابت أو أي جزء آخر قابل للفك.
بالنسبة للصمام، قد يغطي الغطاء جسم الصمام فقط، أو قد يشمل كلا الشافتين (الفلنجتين) وجزءًا من الأنبوب المجاور. وبالنسبة للمرشح (الفلتر)، قد يغطي الجسم مع ترك مشبك الغطاء والتصريف مكشوفين. وبالنسبة للبرميل، قد يتم تقسيمه إلى غلاف للجسم وغطاء منفصل للجزء العلوي.
عندما تتطلب العملية وجود عدة قطع، خصص اسمًا أو رقمًا بسيطًا لكل جزء. فهذا يسهل مطابقة القياسات والرسومات والصور الفوتوغرافية أثناء الإنتاج.
استخدم المليمترات أو البوصات بانتظام. اذكر الوحدة في كل ورقة. لا تخلط بين الوحدات في جدول الأبعاد نفسه.
| القياس | ما يجب تسجيله | سبب أهميته |
|---|---|---|
| الطول الإجمالي | المسافة بين حافتي الغطاء المخطط لهما | يحدد نطاق التغطية على طول المعدة أو الأنبوب |
| العرض الإجمالي | أقصى بُعد من جانب إلى آخر داخل حدود العزل | يلتقط الهياكل والشفافات (الفلنجات) والبروزات التي تزيد عرضًا عن الجسم الرئيسي |
| الارتفاع الإجمالي | البُعد من أدنى نقطة إلى أعلى نقطة، بما في ذلك البروزات الثابتة | يساعد في تحديد المحيط النهائي وترتيب الألواح |
| القطر الخارجي | قطر المكون العاري عند كل مقطع معني | يُستخدم للأجسام الأسطوانية والأنابيب والشفافات (الفلنجات) والأوعية |
| المحيط | يُقاس حول السطح الفعلي الذي سيوضع عليه الغطاء | مفيد عندما لا يكون المكون دائرياً بشكل مثالي أو عندما يكون الوصول إليه محدوداً |
| حجم الوصلة | القطر الخارجي للأنبوب، وقطر الحافة (الفلانشة)، وموضع التوصيل | يحدد الفتحات والانتقال إلى العزل المجاور |
| الخلوص | المساحة الحرة بين المعدات والهياكل القريبة | يحدد ما إذا كان يمكن لف الغطاء وربطه وإزالته |
قم بقياس المعدات العارية ما لم يتم تركيب البطانية الجديدة فوق طبقة موجودة. إذا كانت هناك طبقة أخرى ستبقى في مكانها، فاذكر قطرها الخارجي النهائي وسمكها.

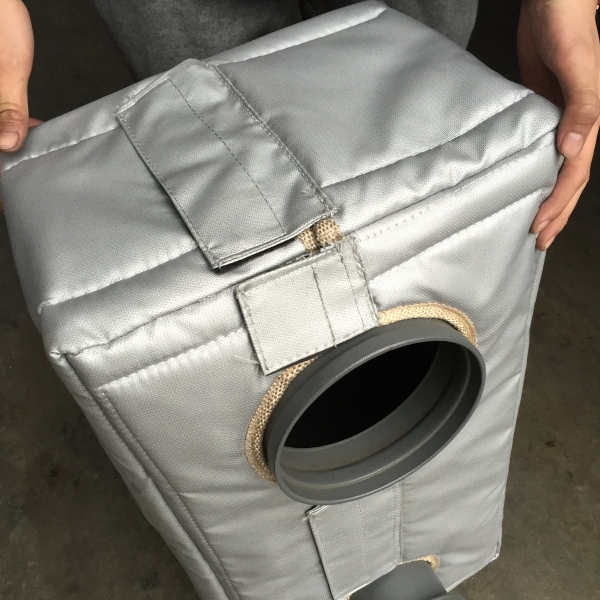

النتوء هو أي جزء يمتد عبر أو خارج شكل البطانية الرئيسي. تشمل الأمثلة الشائعة سيقان الصمامات، والمقابض، والمشغلات، والمقاييس، وأجهزة الاستشعار، والكابلات، وكتائف الدعم، وعروات الرفع، والمصارف، وفتحات التهوية، وأنابيب التفرع الصغيرة.
لكل نتوء، سجل ما يلي:
لا تصف النتوء ببساطة بأنه على اليسار أو اليمين. قد يتغير اتجاه الرؤية بين الصور. استخدم مرجعاً مصنفاً، مثل جانب المدخل، أو جانب المخرج، أو خط المنتصف العلوي، أو وجه الحافة (الفلانشة).
تتغير هندسة الصمام وفقاً لنوع الصمام، وفئة الضغط، وتوصيلة النهاية، وترتيب المشغل. الحجم الاسمي للأنبوب أو الصمام وحده لا يحدد الشكل الخارجي.
للحصول على سترة صمام مخصصة، اجمع الأبعاد التالية:
اذكر بوضوح ما إذا كان يجب أن تظل العجلة اليدوية أو المشغل خارج العزل. تتطلب معظم أغطية الصمامات فتحة مشكلة حول الساق أو غطاء الصمام، ولكن التصميم الصحيح يعتمد على المعدات الفعلية.
للحصول على أمثلة للإنشاءات النهائية، انظر سترات عزل الصمامات القابلة للإزالة.
سجل القطر الخارجي للأنبوب وطول العزل المطلوب. لاحظ أي لحامات، أو مشابك، أو دعامات، أو لوحات تعريف، أو أدوات داخل منطقة البطانية. إذا كان الأنبوب يحتوي بالفعل على عزل ثابت بجوار القسم القابل للإزالة، فقم بقياس القطر الخارجي لذلك العزل حتى يتمكن الغطاء الجديد من مطابقته بشكل صحيح.
سجل القطر الخارجي للأنبوب، وزاوية المرفق، ونصف قطر خط المنتصف إذا كان معروفاً، والطول المستقيم المتاح عند كل طرف. تعد الصورة الملتقطة بشكل مربع للمرفق مفيدة. حيثما يكون المرفق قريباً من جدار أو أنبوب آخر، قم بتضمين الحد الأدنى من الخلوص.
سجل القطر الخارجي للحافة، وسمك الحافة، وبروز البرغي، وإجمالي الطول من الوجه إلى الوجه لزوج الحواف. أظهر ما إذا كان يجب أن تغطي البطانية الحواف فقط أو تتداخل أيضاً مع عزل الأنبوب المجاور.
إذا كانت الحافة تحتاج إلى فحص متكرر، حدد اتجاه الفتح المفضل. يجب أن يكون الغطاء قابلاً للوصول إليه بعد التركيب وألا يوضع مقابل جدار أو أرضية أو خط مجاور.

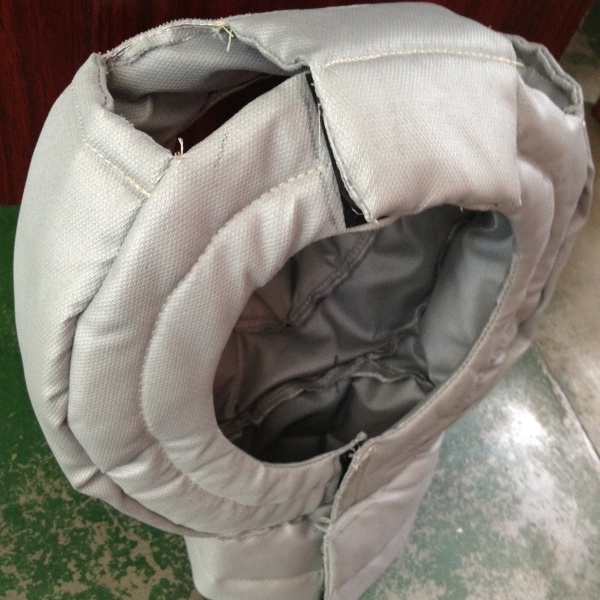

تتطلب المرشحات والمصافي فتحاً منتظماً للتنظيف أو استبدال العناصر. يجب أن يتبع نمط الغطاء طريقة الخدمة بدلاً من التعامل مع المعدات كوعاء مغلق واحد.
سجل قطر الجسم، وطول الجسم، وقطر الغطاء، وعمق الغطاء، وترتيب المشبك، ومواقع المدخل والمخرج، وموقع التصريف، وموضع مقياس الضغط، وتفاصيل الدعم. اذكر الأجزاء التي تتم إزالتها أثناء الصيانة العادية.
بالنسبة لمصفاة السلة أو مبيت المرشح، قد يكون من العملي أكثر استخدام قسم للجسم وقسم منفصل للغطاء. قد تحتاج مصفاة Y إلى قطعة مشكلة حول الفرع المائل وسدادة التصريف. يجب أن تُظهر الصور المعدات وهي مجمعة، وحيثما كان ذلك عملياً، في وضع الخدمة المفتوح العادي الخاص بها.
انظر صفحة غطاء عزل مرشح قابل للإزالة مخصص لهذا النوع من المنتجات.
بالنسبة لأسطوانة أو وعاء أسطواني، سجل قطر الجسم أو محيطه، وارتفاع الجانب المستقيم، وشكل الجزء العلوي والسفلي. قم بقياس جميع الفوهات والمقابض والأرجل والمشابك ونقاط الرفع والمخارج ومكونات التحكم.
اذكر ما إذا كان الغطاء يفتح أو يرفع أو يظل ثابتاً. إذا كان الوعاء يتم ملؤه أو تنظيفه أو فحصه من الأعلى، فقد يكون غطاء منفصل أكثر عملية من غطاء كامل. بالنسبة للمعدات المثبتة على الأرض، قم بقياس الفجوة أسفل الوعاء ووضح ما إذا كان يجب أن يتوقف العزل فوق القاعدة.
صفحة غطاء عزل أسطواني قابل للإزالة مخصص توضح مسار الشراء لتطبيقات الأسطوانات.
تساعد الصور في شرح الهندسة التي يصعب وصفها في جدول. يجب أن تدعم القياسات، لا أن تحل محلها.
التقط على الأقل المناظر التالية:
ضع مسطرة أو شريط قياس أو كائن مرجعي محدد بوضوح في صور مختارة. حافظ على الكاميرا مربعة قدر الإمكان بالنسبة للسطح الذي يتم عرضه. يمكن للصور ذات الزاوية الواسعة التي يتم التقاطها بالقرب جداً من المعدات أن تشوه النسب.
ضع علامة بأحرف القياس مباشرة على نسخ من الصور. يجب أن تظهر نفس الأحرف في جدول الأبعاد. على سبيل المثال، يمكن أن يحدد الحرف A الطول الإجمالي، و B القطر الرئيسي، و C ارتفاع الساق.
يعد رسم المعدات ذو الأبعاد أفضل نقطة بداية عندما يمثل الوحدة المثبتة بدقة. قم بتمييز حدود العزل الدقيقة وحدد أي مكونات تمت إضافتها بعد إصدار الرسم الأصلي.

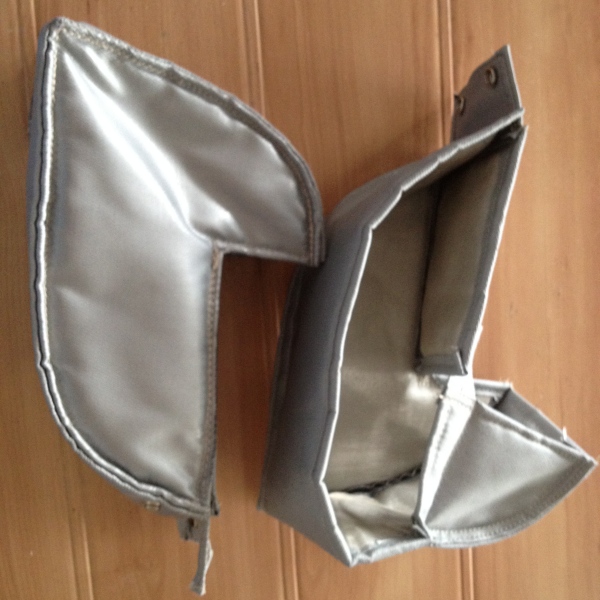

بالنسبة للأشكال المسطحة أو المعقدة بشكل معتدل، يمكن أن يساعد القالب المادي في تحديد المخطط التفصيلي. استخدم مادة صفائحية مستقرة، وحدد جانب المعدات والجانب الخارجي، وحدد جميع القواطع. يمكن أيضاً تقييم غطاء عينة، ولكن يجب ملاحظة التلف أو الانكماش أو التعديلات الميدانية حتى لا يتم نسخها دون قصد.
قد تدعم الملفات ثلاثية الأبعاد المشاريع المعقدة، لكنها لا تحل محل المعلومات حول الوصول للصيانة، وموضع الإغلاق، وحدود العزل المطلوبة.
قدم أبعاد المعدات الفعلية ما لم يطلب عرض الأسعار تحديداً أبعاد الغطاء النهائي. ستقوم الشركة المصنعة للغطاء عادةً بحساب سمك العزل، وبناء الدرزات، والتداخل، وترتيب الإغلاق أثناء تطوير النمط.
إذا أضاف الموظفون الميدانيون بدلاتهم الخاصة دون تحديدها، فقد تتم إضافة نفس البدل مرتين. يمكن أن ينتج عن ذلك غطاء كبير الحجم، أو فتحات في غير مكانها، أو إغلاقات فضفاضة.
يجب كتابة أي تفاوت مسموح به مدرج بالفعل في البعد بوضوح. على سبيل المثال، حدد ما إذا كان المحيط هو السطح المعدني الفعلي، أو الجزء الخارجي من العزل الموجود، أو محيط الغطاء النهائي المطلوب.
تحدد الأبعاد الشكل، لكنها لا تحدد البناء. قم بتضمين معلومات الخدمة التالية مع ورقة القياس:

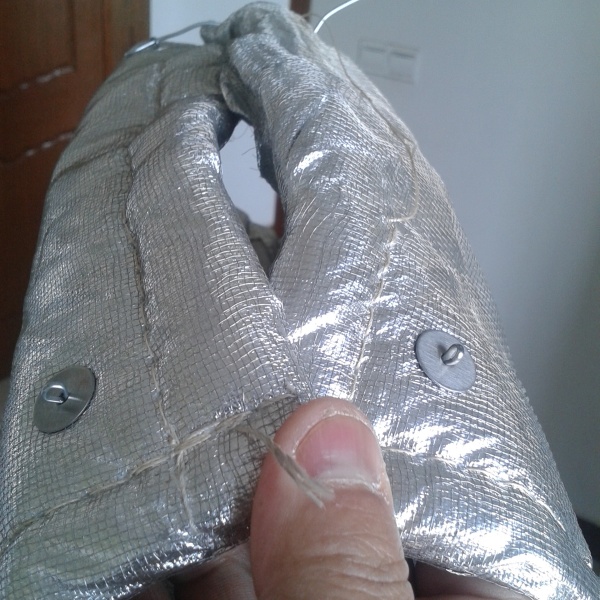

تساعد هذه التفاصيل في تحديد النسيج الخارجي، والبطانة المواجهة للحرارة، وقلب العزل، وخيط الخياطة، وطريقة التثبيت. يمكن للمشترين الذين يقومون بتوريد هذه المكونات بشكل منفصل مراجعة مواد بطانيات العزل القابلة للإزالة دليل.

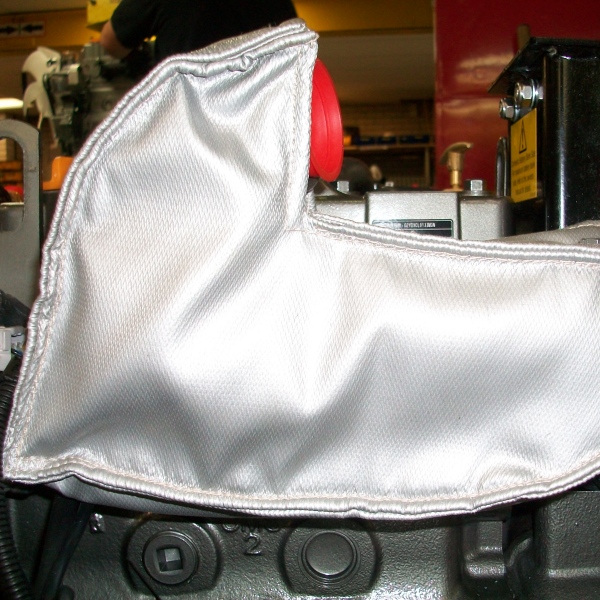

قد يتناسب النمط مع المعدات ولكنه يظل صعب التركيب إذا كان اتجاه الفتح خاطئاً. حدد المكان الذي يمكن للمركب الوقوف فيه والوصول إلى الغطاء وسحبه إلى مكانه. أظهر أي جانب مسدود بجدار أو أرضية أو واقٍ أو مكون مجاور.
بالنسبة للمعدات الأكبر حجماً، حدد ما إذا كان شخص واحد أو عدة أشخاص سيقومون بتركيب البطانية. يجب أن تحتوي الأغطية المكونة من عدة قطع على ترتيب تجميع واضح وعلامات تعريف مطابقة. في الحالات التي يتطلب فيها التركيب علوياً، قد يؤثر الوزن والوصول للرفع والدعم المؤقت على التصميم.

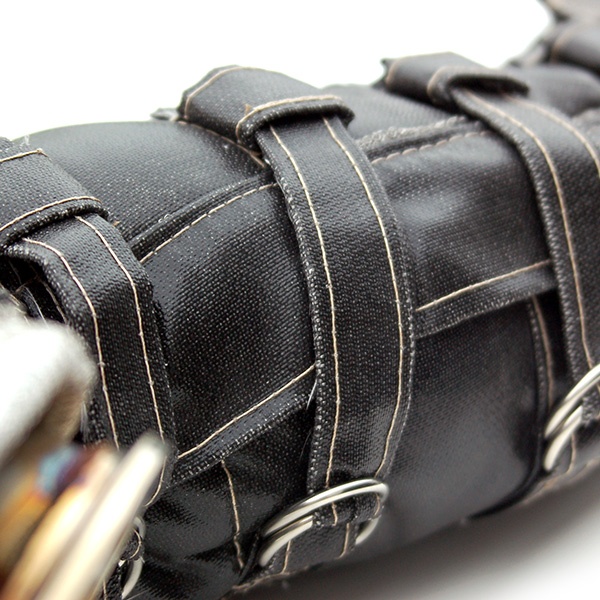

يجب أن يظل نظام الإغلاق قابلاً للوصول بعد وضع البطانية في مكانها. كما يجب إبعاده عن الأجزاء المتحركة وألا يعيق تشغيل الصمامات أو المقابض أو نقاط الفحص.
الحجم الاسمي هو تسمية للنظام وقد لا يساوي القطر الخارجي المقاس. سجل القطر الخارجي الفعلي أو حدد معيار الأنبوب وحجمه بوضوح.
غالباً ما تشكل الحواف (الفلانشات) والأغطية والمشابك والدعامات الأبعاد القصوى. قم بقياس الغلاف الكامل، ثم سجل الجسم الرئيسي بشكل منفصل.
حجم الفتحة بدون موقعها يعتبر غير مكتمل. قم بالقياس من حافة ثابتة أو وجه الحافة أو خط المنتصف بحيث يمكن وضع الفتحة بشكل صحيح.
يحتاج الغطاء إلى مساحة للالتفاف والتداخل والإغلاق. سجل المسافة إلى الجدران والأنابيب والمنصات والحواجز القريبة.
يمكن الخلط بسهولة بين صور الوحدات المختلفة. أضف علامة المعدات أو رقم الجزء أو مرجع ورقة القياس إلى كل مجموعة صور.
اذكر بالضبط ما تم قياسه. لا تضف مساحة للعزل أو اللحامات أو التداخل دون توضيح.
قبل إرسال الاستفسار، تحقق من أن الحزمة تحتوي على:
عندما تكون بعض المعلومات غير متوفرة، قم بتمييزها على أنها غير معروفة بدلاً من التقدير. يمكن لـ BSTFLEX مراجعة البيانات المتاحة وتحديد الأبعاد المفقودة الضرورية قبل الموافقة على النمط.
يمكن للصور الفوتوغرافية أن تدعم المراجعة الأولية، ولكن عادة ما تكون الأبعاد مطلوبة قبل الإنتاج. قم بتضمين شريط قياس أو مقياس في الصور المختارة وقم بتسمية المعدات من كل زاوية ذات صلة.
يجب أن يتبع القياس الميداني إجراءات السلامة في الموقع. سجل الحالة التي تم أخذ الأبعاد فيها وحدد أي حركة حرارية أو تمدد مهم يجب أخذه في الاعتبار.
كلاهما يمكن أن يكون مفيداً. يعمل القطر بشكل جيد للمكونات المستديرة المنتظمة. يمكن أن يكون المحيط أكثر عملية للمعدات المثبتة أو الأشكال التي ليست مستديرة تماماً. اذكر بالضبط المكان الذي تم أخذ القياس فيه.
قدم أبعاد المعدات الفعلية وأدرج سمك العزل المطلوب بشكل منفصل. إذا كان الغطاء سيغطي عزلاً موجوداً، فقدم الأبعاد الخارجية النهائية لتلك الطبقة.
قد يكون ذلك ممكناً عندما تكون الأبعاد الخارجية ونقاط التداخل متطابقة تماماً. قارن القياسات الفعلية بدلاً من الاعتماد فقط على نوع الصمام أو الحجم الاسمي.
قم بإعداد رسم تخطيطي بسيط باليد مع أبعاد محددة واجمعه مع صور فوتوغرافية من زوايا متعددة. غالباً ما يكون الرسم الميداني الواضح أكثر فائدة من رسم قديم لا يتطابق مع المعدات المثبتة.
يجب أن تكون الفتحة في متناول القائم بالتركيب ويجب أن تتجنب الأجزاء المتحركة ونقاط فحص التسرب والجوانب المسدودة. أظهر مساحة العمل المتاحة في الصور الفوتوغرافية والرسم.
ليس لكل مشروع. غالباً ما تكون الرسومات والقياسات والصور الفوتوغرافية كافية. قد تكون العينة أو القالب مفيدة للمعدات المعقدة أو غير المنتظمة أو التي تم تعديلها مسبقاً.
تقوم BSTFLEX بتصنيع أغطية عزل قابلة للإزالة مخصصة للصمامات والأنابيب والشفاه والفلاتر والأسطوانات ومكونات العادم والمعدات الصناعية. أرسل ورقة القياس والصور الفوتوغرافية ودرجة حرارة التشغيل والبيئة والكمية المطلوبة إلى sales@pkfiresleeve.com.
للحصول على نظرة عامة حول تطوير النماذج والقص وتجميع الطبقات والخياطة والفحص النهائي، اقرأ كيفية تصنيع غطاء عزل قابل للإزالة.
