جدول مقاسات غلاف الحماية من الحريق: كيفية اختيار القطر الداخلي المناسب للغلاف ليتناسب مع القطر الخارجي للخرطوم والوصلات

يمكن لغلاف الحماية من الحريق أن يتناسب مع الخرطوم ومع ذلك يفشل في المرور فوق طرف التوصيل الخاص به. كما يمكنه المرور فوق طرف التوصيل ولكنه يكون فضفاضاً جداً على طول الخرطوم. هذه فحوصات منفصلة، ويجب أن يعالج جدول مقاسات غلاف الحماية من الحريق كلاً منهما.

اختر القطر الداخلي للغلاف بناءً على القطر الخارجي الفعلي للخرطوم أو الأنبوب أو حزمة الكابلات النهائية. ثم تحقق من أكبر طرف توصيل أو موصل يجب أن يمر الغلاف فوقه، وتسلسل التركيب، والطول المطلوب حمايته. لا تختر غلاف الحماية من الحريق بناءً على قطر تجويف الخرطوم أو رقم مقاس الخرطوم (dash number) وحده.

توفر المقاسات الاسمية أدناه نقطة بداية للاختيار منمجموعة أغلفة الحماية من الحريق BSTFLEX. يجب تأكيد الملاءمة النهائية مقابل أبعاد المنتج المختار والتجميع الفعلي.

جدول مقاسات غلاف الحماية من الحريق: أبعاد EFRS المختارة من BSTFLEX

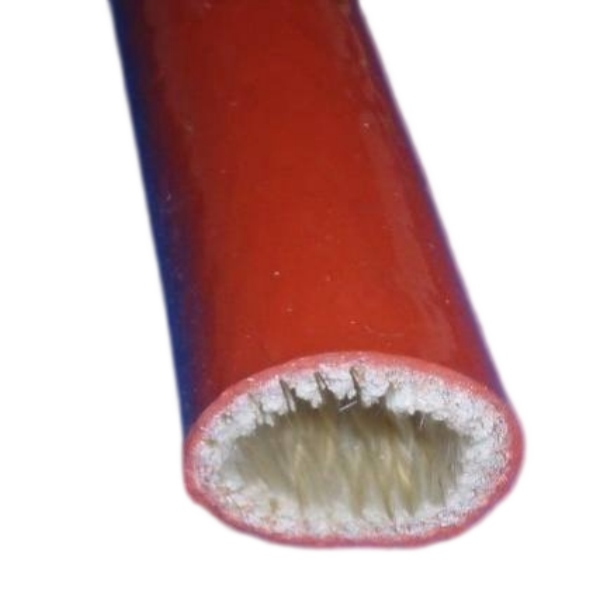

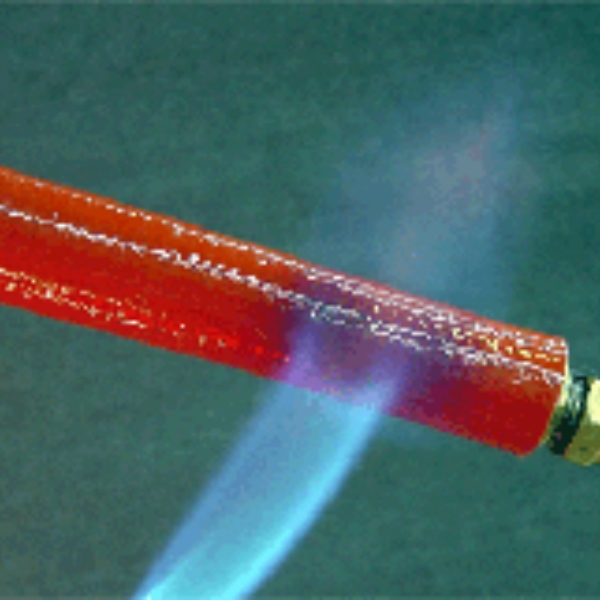

يسرد هذا الجدول مقاسات الكتالوج المختارة لـغلاف الحماية من الحريق المصنوع من الألياف الزجاجية والسيليكون المجدول EFRS. تصف الأبعاد الغلاف، وليس الخرطوم الذي سيتم تركيبه عليه.

إن إدخالات المليمتر والبوصة هي مسميات أحجام في الكتالوج، وليست تحويلات دقيقة أو تفاوتات تصنيعية. على سبيل المثال، 1 بوصة تساوي بالضبط 25.4 مم، بينما مسمى الكتالوج المتري المقابل هو 25 مم. حدد وحدة القياس المعتمدة وتفاوت الأبعاد في أمر الشراء.

هذا جدول أحجام اسمية للغلاف، وليس جدولاً معتمداً لتوافق الخرطوم مع الغلاف. مسمى غلاف 25 مم لا يعني أن الغلاف سيناسب خرطوماً مقاس 25 مم. يجب التأكد من الأحجام الإضافية وتفاوتات الأبعاد وتوصيات التوافق للهيكل المختار.

رقم مقاس الخرطوم ورقم مقاس غلاف الحماية من الحريق ليسا نفس الاختيار

في العديد من سلاسل الخراطيم الهيدروليكية، يحدد رقم مقاس الخرطوم القطر الداخلي الاسمي بأجزاء من ستة عشر من البوصة. يشير خرطوم -8 عادةً إلى قطر داخلي مقاس 1/2 بوصة. وهذا لا يصف قطره الخارجي، الذي يعتمد أيضاً على هيكل التدعيم والغطاء.

في جدول الغلاف أعلاه، يحدد -8 القطر الداخلي الاسمي للغلاف بمقاس 1/2 بوصة. إن مطابقة خرطوم -8 بغلاف -8 لمجرد تطابق الأرقام يتجاهل سماكة جدار الخرطوم.

ينطبق نفس التحذير عند البحث عن غلاف الحماية من الحريق حسب مقاس AN: مسمى الوصلة ليس قياساً لغطاء الخرطوم أو حلقة الكبس أو غلاف الموصل الكامل. استخدم رسومات الخرطوم والوصلة، أو أبعاد التجميع المقاسة، لتحديد تلك القيم.

قم بقياس التجميعة في موقعين مختلفين

الجزء الذي سيبقى داخل الغلاف

قم بقياس القطر الخارجي للخرطوم فوق الغطاء دون ضغطه. تحقق من أكثر من موقع واتجاه، خاصة حيثما لا يكون الخرطوم دائرياً تماماً. قم بتضمين أي طبقة خارجية دائمة أو ميزة محلية ستبقى تحت غلاف الحماية من الحريق.

بالنسبة لرسومات الشركات المصنعة للمعدات الأصلية (OEM)، استخدم الحد الأقصى المسموح به للقطر الخارجي بدلاً من الاعتماد على عينة واحدة مريحة. قد لا ينجح التوافق الذي يعمل مع عينة إنتاج أصغر عند الحد الأقصى للأبعاد.

أكبر ميزة على طول مسار التركيب

إذا تم تركيب الغلاف بعد الكبس أو تجميع الموصل، فقم بقياس أكبر ميزة يجب أن يمر الغلاف فوقها. قد تكون هذه الحلقة، أو صامولة الربط، أو جسم الموصل، أو ميزة القفل، أو الغطاء الواقي بدلاً من الخرطوم نفسه.

بالنسبة للوصلة السداسية، تحقق من البعد عبر الزوايا، وليس فقط مقاس مفتاح الربط عبر الأسطح المسطحة. تحتاج الأكواع والموصلات غير المنتظمة أيضاً إلى تجربة تركيب: قياس قطر واحد لا يصف بالكامل المسار الذي يجب أن يتبعه الغلاف.

قم بإجراء القياسات وفقاً لإجراءات الخدمة الآمنة للمعدات. لا تقم أبداً بفك وصلة مضغوطة للتحقق من توافق الغلاف.

ما مقدار الخلوص الذي يجب أن يتمتع به غلاف الحماية من الحريق؟

افصل بين الحجم الاسمي والخلوص القابل للاستخدام. بالنسبة للتجميع الدائري، فإن الفحص البُعدي الأساسي هو:

الخلوص القطري المتاح = القطر الداخلي للغلاف القابل للاستخدام ناقص القطر الخارجي للمكون.

لاختيار المنتج، قارن بين الحد الأدنى للقطر الداخلي للغلاف القابل للاستخدام والحد الأقصى للقطر الخارجي للمكون. يجب بعد ذلك الاتفاق على الخلوص المطلوب للتجميع للغلاف المحدد، والطول المحمي، وطريقة التركيب. لا يعد السماح الثابت الفردي بديلاً عن هذا الفحص.

يوضح الحساب التالي الفرق بين الخلوص القطري ونصف القطري. يفترض هذا الحساب وجود خرطوم دائري بقطر 21.0 مم والأقطار الداخلية الفعلية القابلة للاستخدام للغلاف المذكورة؛ ولا يحدد تفاوتات أو يعتمد مقاساً من الكتالوج.

الحساب وحده لا يحدد الغلاف الأفضل. تحقق مما إذا كان يمكن تركيب العينة دون إتلاف الطلاء، وما إذا كانت تتبع الانحناءات المقصودة، وما إذا كانت تظل ثابتة دون طيات مفرطة. في التجميع النسيجي المرن، لن تظل أي فجوة موحدة بالضرورة.

مثال عملي: خرطوم مقاس 25 مم مع حلقة تثبيت مقاس 38 مم

ضع في اعتبارك تجميعاً افتراضياً بقطر خارجي للخرطوم مقاس 25 مم وأقصى قطر خارجي لحلقة التثبيت يبلغ 38 مم.

يبدو أن الغلاف الاسمي مقاس 29 مم يوفر مساحة حول جسم الخرطوم، لكن قطره الداخلي الاسمي أصغر من حلقة التثبيت. لا ينبغي طلبه على افتراض أنه سيتمدد فوق الوصلة.

لا يوفر الغلاف الاسمي مقاس 38 مم خلوصاً إيجابياً فوق حلقة تثبيت مقاس 38 مم. يبدو الغلاف الاسمي مقاس 41 مم أكبر من الوصلة، لكنه سيترك أيضاً مساحة أكبر بكثير حول الخرطوم مقاس 25 مم. لا تعتبر أي من المقارنتين موافقة على التركيب لأن أبعاد الغلاف الفعلية والتفاوتات وشكل الوصلة لا تزال مهمة.

هناك ثلاث طرق عملية للتقييم: تركيب غلاف أنبوبي بحجم مناسب أثناء إنتاج الخرطوم الجديد قبل تجميع الطرف المعيق؛ أو التحقق من صحة هيكل أنبوبي يمكنه المرور فوق الوصلة النهائية ويظل مناسباً على طول الخرطوم؛ أو استخدام غلاف قابل للفتح بحجم القسم المحمي.

لا تقم بإزالة وصلة مكبوسة بشكل دائم لمجرد تركيب الغلاف. يجب أن تظل تغييرات التركيب ضمن العملية المعتمدة من قبل الشركة المصنعة لتجميع الخرطوم.

هل يحل الهيكل المحبوك مشكلة خلوص الوصلة؟

أ غلاف حماية من الحريق محبوك يوفر هيكلاً نسيجياً مختلفاً عن الأنبوب المجدول ويمكن أن يكون مفيداً حيثما كان التوافق ومرونة التركيب مهمين. هذا لا يوفر نسبة تمدد عالمية.

اطلب تمدد التركيب المسموح به للغلاف المطلي الفعلي. قم بتقييم شكل الوصلة، وحالة الطلاء، والتغطية النهائية بعد التركيب. لا تطبق ادعاء التمدد الخاص بجديلة غير مطلية أو عائلة أغلفة أخرى على غلاف حماية من الحريق مطلي بالسيليكون.

إذا تعذر تمرير الوصلة دون قوة مفرطة، فأعد النظر في الحجم أو طريقة التركيب بدلاً من إجبار غلاف صغير الحجم على الدخول في مكانه.

تحديد حجم الأغلفة الملتفة حسب قياسها المغلق

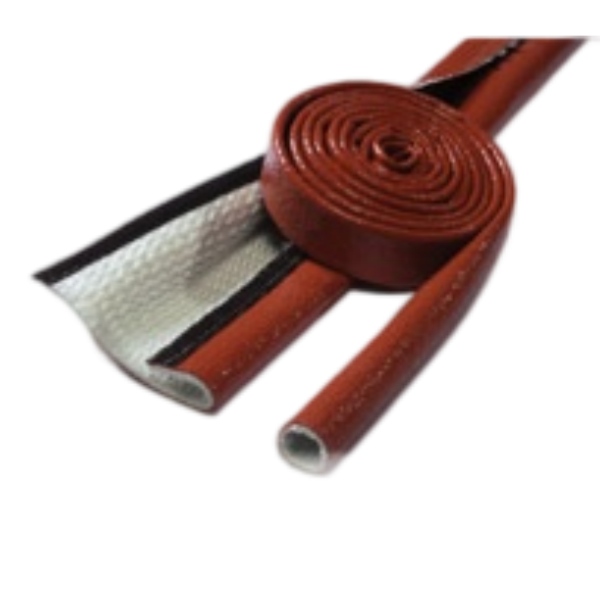

بالنسبة لتجميع مركب بدون وصول طرفي قابل للاستخدام، يوفر غلاف حماية من الحريق يلتف بالكبس بديلاً عن تمرير الأنبوب فوق الوصلات. يزيل الهيكل القابل للفتح متطلبات المرور عبر الوصلة، ولكن ليس الحاجة إلى التحقق من الملاءمة النهائية.

حدد الأبعاد الخارجية للخرطوم أو الحزمة المحمية، وطول التغطية المطلوب، وترتيب الإغلاق. اطلب القطر المغلق القابل للاستخدام والتداخل المطلوب. عرض المادة المسطحة ليس هو نفس مواصفات القطر الداخلي للغلاف المغلق.

وافق على الإغلاق في عينة تجميع. يجب أن يغلق التماس كما هو مصمم دون أن يتم سحبه عند الانحناء أو ترك القسم المحمي مكشوفاً. تأكد من الملاءمة الحرارية بشكل منفصل لهيكل الإغلاق المختار.

تحديد حجم غلاف الحماية من الحريق لحزم الكابلات وضفائر الأسلاك

قم بقياس حزمة الكابلات بالترتيب الذي ستكون عليه داخل الغلاف. إضافة أقطار الكابلات الفردية ليس بديلاً موثوقاً لقياس الحزمة النهائية، خاصة حيث تكون الكابلات بأحجام مختلفة أو تغير موضعها على طول المسار.

سجل أكبر مقطع عرضي، والتفريعات المحلية، وأبعاد الموصل. بالنسبة لحزمة غير دائرية، قدم كلاً من العرض والارتفاع، جنباً إلى جنب مع رسم تخطيطي للمقطع العرضي أو صورة فوتوغرافية. تأكد من الملاءمة على الشكل الفعلي بدلاً من معاملته كخرطوم دائري تماماً.

تحتاج الجلبة الأنبوبية أيضًا إلى مسار قابل للتطبيق فوق الموصلات. في الأماكن التي تمنع فيها الفروع أو النهايات الثابتة هذا المسار، راجع تصميم حماية قابل للفتح أو مقسم بشكل منفصل. لا تفترض أن أنبوبًا واحدًا كبير الحجم سيوفر ملاءمة مقبولة في كل مكان.

تضمين سمك الجدار، والانحناءات، والطول المحمي

القطر الداخلي هو مجرد بُعد واحد في التجميع المثبت. كتقدير دائري بسيط، القطر الخارجي للجلبة هو قطرها الداخلي مضافًا إليه ضعف سمك جدارها. يمكن للدرزات والإغلاقات والضغط الموضعي تغيير الغلاف الفعلي، لذا تحقق من الخلوص عند الدعامات والمكونات المجاورة باستخدام عينة.

قم بقياس التغطية المطلوبة على طول التجميع الموجه بدلاً من قياسها كخط مستقيم بين نقاط النهاية. حدد مكان بدء الجلبة ونهايتها، ثم ضع في الاعتبار معالجة النهاية المعتمدة وأي سماح للحركة في الرسم.

تحقق من التجميع المغلف عند نصف قطر الانحناء المقصود وطوال فترة حركته المسموح بها. يجب ألا تجبر الجلبة الخرطوم على الانحناء بشكل أكثر إحكامًا مما تسمح به مواصفات الخرطوم أو أن تتراجع عن منطقة تتطلب تغطية.

لا تعامل الملاءمة البعدية الناجحة كدليل على الملاءمة الحرارية. لمراجعة التطبيق الأوسع، استخدمدليل اختيار جلبة الحريق والحماية من الحرارة.

ما يجب إرساله للحصول على توصية بحجم جلبة الحريق

طلب مثل "جلبة حريق لخرطوم مقاس 1/2 بوصة" يترك العديد من الأبعاد دون حل. طلب عرض أسعار (RFQ) يتضمن المعلومات التالية يمنح المورد أساسًا قابلاً للاستخدام للاختيار.

قبل إصدار أمر إنتاج، اعتمد عينة مقابل جهد التركيب، ومرور التجهيزات، والتغطية النهائية، وتعشيق الإغلاق حيثما ينطبق ذلك، وحرية الحركة. سجل رقم جزء الجلبة المقبول وهيكلها حتى لا تعتمد الطلبات اللاحقة على القطر الاسمي وحده.

أسئلة حول تحديد حجم جلبة الحريق

هل ستناسب جلبة الحريق مقاس 1/2 بوصة خرطومًا هيدروليكيًا مقاس 1/2 بوصة؟

ليس ببساطة لأن الملصقات متطابقة. يصف تعيين الخرطوم عادةً تجويفه، بينما يصف تعيين الجلبة قطرها الداخلي. قم بقياس القطر الخارجي للخرطوم وتحقق من مسار التركيب قبل اختيار الجلبة.

هل يمكنني قياس القطر الداخلي للجلبة من عرضها المسطح؟

لا تعامل العرض المسطح كقطر داخلي. يؤثر سمك جدار النسيج، والطيّات، وطريقة القياس على العلاقة. اطلب بناءً على القطر الداخلي للجلبة المذكور من قبل المورد أو نطاق الملاءمة القابل للاستخدام، ووضح طريقة القياس عندما تكون التفاوتات مهمة.

هل يجب أن أختار دائمًا مقاسًا أكبر بدرجة واحدة؟

لا. زيادات الكتالوج ليست موحدة، والمقاس الأكبر بدرجة واحدة لا يأخذ في الاعتبار أبعاد التجهيزات، أو تفاوتات الجلبة، أو مسار التركيب الطويل. استخدم الأبعاد لاختيار المقاسات، ثم أكد الخلوص المطلوب وملاءمة العينة.

هل يمكنني استخدام نفس جدول المقاسات للجلب المجدولة والمحبوكة والملتفة بالكبس؟

ليس كضمان للتبادلية. يحدد الجدول الموجود في هذه الصفحة أحجام جلبة EFRS الأنبوبية المختارة. أكد الأبعاد، وسلوك التركيب، والملاءمة المغلقة لهيكل آخر بشكل منفصل.

طلب دعم تحديد حجم جلبة الحريق من BSTFLEX

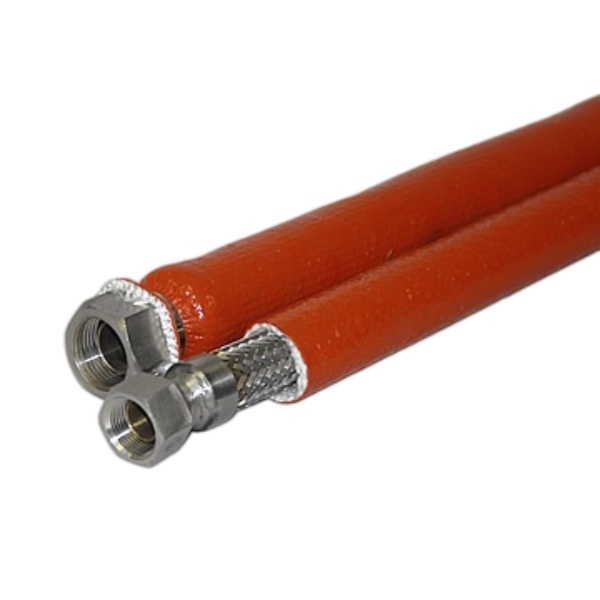

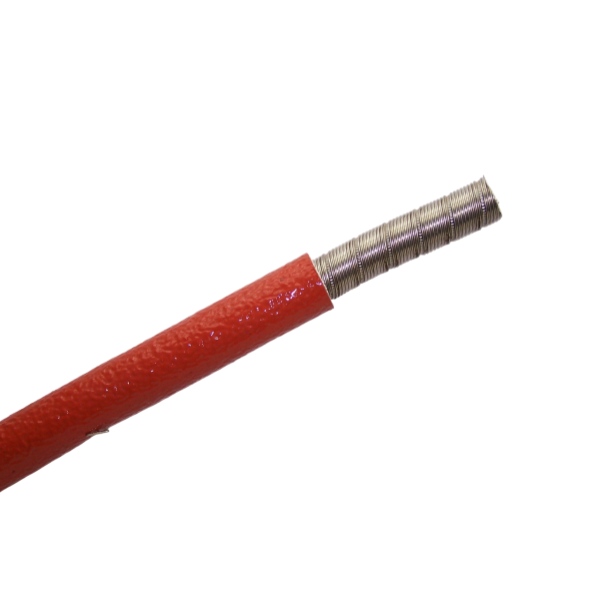

لـ غلاف حماية خرطوم هيدروليكي من الحريق مشروع، أرسل القطر الخارجي الفعلي للخرطوم، وأبعاد أكبر قطعة تركيب، وطول التغطية المطلوب، ومرحلة التركيب. بالنسبة لتجميعات الكابلات، قم بتضمين أبعاد الحزمة النهائية وتخطيط الموصل.

اتصل بـ BSTFLEX للحصول على توصية بشأن المقاس، أو عينة، أو عرض سعر OEM. قم بإرفاق رسم أو صورة للتجميع حتى يمكن تقييم الغلاف مقابل مسار تركيبه وموضعه النهائي.
