أ بطانية لحام ذات درجة حرارة عالية لا ينبغي اختيارها بناءً على رقم واحد لأقصى درجة حرارة.
قد يتم وصف بطانيتين بأنهما مناسبتان للاستخدام في درجات الحرارة العالية بينما تتصرفان بشكل مختلف تماماً عند التعرض لشرر اللحام، أو الرذاذ المنصهر، أو الحرارة الإشعاعية، أو التلامس المطول مع مكون ساخن. تؤثر الألياف الأساسية، والطلاء، ووزن القماش، والسماكة، واتجاه البطانية، ومدة التعرض، جميعها على الأداء الفعلي.
بالنسبة للمشترين الصناعيين، السؤال الأكثر فائدة ليس ببساطة "ما هي درجة الحرارة التي يمكن لبطانية اللحام هذه تحملها؟" بل هو:
ما هو تصنيف درجة الحرارة الذي ينطبق على هيكل هذه البطانية بالكامل في ظل ظروف التشغيل الفعلية الخاصة بي؟
تقوم شركة BSTFLEX بتصنيع بطانيات لحام صناعية وبطانيات حريق للحام باستخدام الألياف الزجاجية، والسيليكا، والأقمشة المطلية بالسيليكون، والأقمشة الملمّنة، ولباد الكربون لبيئات اللحام والقطع والطحن والأعمال الساخنة المختلفة.
يمكن لمواصفات درجة الحرارة لبطانيات اللحام أن تصف عدة ظروف مختلفة. لا ينبغي التعامل مع هذه القيم على أنها قابلة للتبديل.
تشير درجة حرارة التشغيل المستمر إلى نطاق درجة الحرارة الذي يُقصد للمادة أن تعمل فيه لفترة طويلة في ظل ظروف محددة.
عادة ما تكون هذه هي نقطة البداية الأكثر فائدة عندما تظل البطانية بالقرب من مصدر حرارة لفترات طويلة.
تشير درجة الحرارة قصيرة المدى إلى التعرض المؤقت لدرجة حرارة أعلى لفترة محدودة.
يمكن لشرر اللحام والتلامس اللحظي مع الجسيمات الساخنة أن يخلق ذروات حرارية قصيرة وموضعية تختلف تماماً عن التعرض المستمر للحرارة.
لا ينبغي تفسير نقطة انصهار الألياف على أنها درجة حرارة التشغيل العادية لبطانية اللحام الجاهزة.
يمكن للمادة أن تفقد قوتها، ويمكن للطلاء أن يتحلل، ويمكن للتشطيبات السطحية أن تتدهور قبل وقت طويل من وصول الألياف الأساسية إلى نقطة انصهارها.
بالنسبة لقرارات الشراء والهندسة، فإن درجة حرارة الخدمة المحددة للبطانية الجاهزة أكثر أهمية من نقطة الانصهار النظرية للألياف.
ضع في اعتبارك تطبيقين يتضمن كلاهما مصدراً للحرارة بالقرب من 800 درجة مئوية.
في التطبيق الأول، تُعلق بطانية رأسياً على بعد عدة أقدام من العملية وتتلقى شرارات عرضية.
في التطبيق الثاني، توضع البطانية أفقياً تحت عملية قطع وتبقى الخبث الساخن على السطح.
قد تبدو درجة الحرارة القصوى متشابهة، لكن الحمل الحراري على البطانية مختلف تماماً.
تشمل المتغيرات المهمة ما يلي:
هذا هو السبب في أن مواصفات بطانية اللحام الموثوقة يجب أن تصف حالة التشغيل بدلاً من الاعتماد فقط على أكبر رقم لدرجة الحرارة يظهر في الكتالوج.
تشغل مواد بطانيات اللحام المختلفة مواقع مختلفة في نظام الحماية الحرارية.
| نوع المادة | سبب الاختيار النموذجي | اعتبار هام لدرجة الحرارة |
|---|---|---|
| الألياف الزجاجية | اللحام العام، والشرر، والأعمال الساخنة الروتينية | مناسبة للعديد من التطبيقات ذات درجات الحرارة المعتدلة، ولكن البناء والطلاء يؤثران على النطاق القابل للاستخدام |
| السيليكا العالية | اللحام الثقيل، والقطع، والتعرض الحراري العالي | يتم اختيارها عندما تكون هناك حاجة إلى استقرار حراري أكبر من الألياف الزجاجية القياسية |
| ألياف زجاجية مطلية بالسيليكون | المناولة المتكررة، والتآكل، والاستخدام في ورش العمل | يمكن أن يكون لسطح السيليكون حد خدمة أقل من ركيزة الألياف الزجاجية |
| سيليكا مطلية بالسيليكون | نسيج أساسي ذو درجة حرارة أعلى مدمج مع طلاء متين | قم بتقييم حدود كل من ركيزة السيليكا وطلاء السيليكون |
| ألياف زجاجية مألومنة | الحماية من الحرارة الإشعاعية | غالبًا ما يكون الأداء العاكس أكثر أهمية من مجرد اختيار أعلى درجة حرارة تلامس |
| لباد الكربون | العزل الحراري والحماية حول الأشكال غير المنتظمة | يعتمد الأداء بقوة على الغلاف الجوي، والسماكة، وطريقة التعرض |

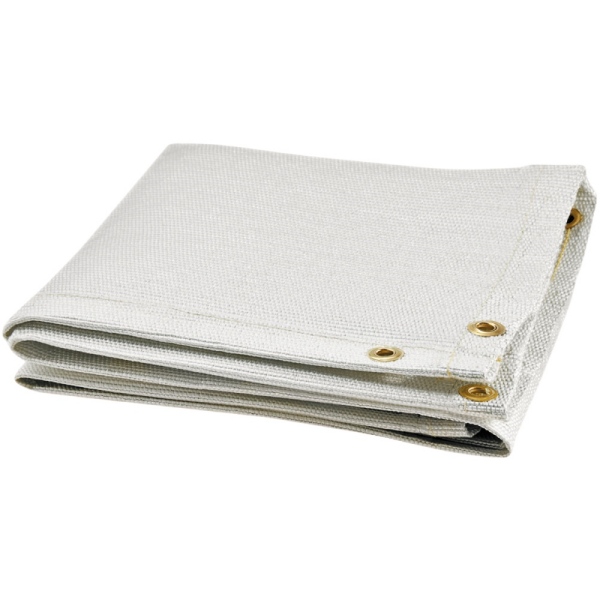

تُستخدم الألياف الزجاجية على نطاق واسع لحماية اللحام للأغراض العامة لأنها توفر توازناً عملياً بين مقاومة الحرارة والمرونة والتكلفة.
يتم اختيارها عادةً من أجل:
ومع ذلك، ليست كل بطانيات اللحام المصنوعة من الألياف الزجاجية لها نفس درجة حرارة العمل.
يؤثر وزن القماش، وبناء الخيوط، والمعالجة السطحية، والطلاء جميعها على الأداء.
عندما يتم استخدام بطانية من الألياف الزجاجية بالقرب من القطع الثقيل، أو الخبث المنصهر الشديد، أو الحرارة العالية لفترات طويلة، يجب على المشتري تقييم ما إذا كان بناء السيليكا العالية سيوفر هامشاً حرارياً أكثر ملاءمة.

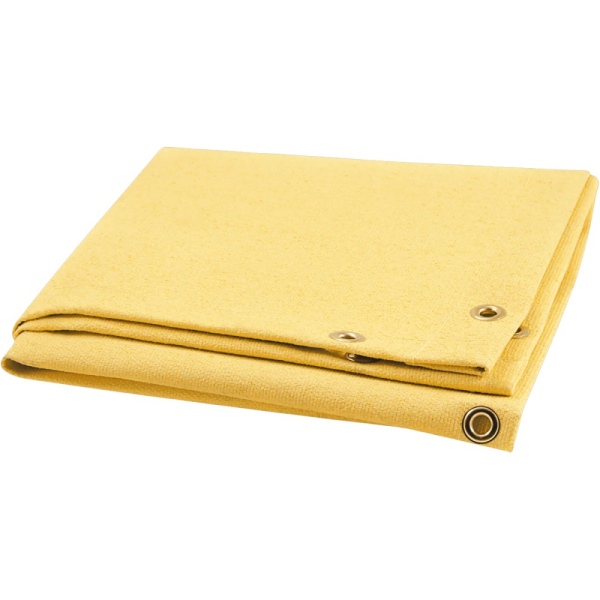

يتم اختيار نسيج السيليكا العالية عادةً عندما يتجاوز التطبيق النطاق العملي للألياف الزجاجية القياسية أو عندما تكون هناك حاجة إلى هامش أكبر ضد التعرض الحراري الشديد.
BSTFLEX بطانيات لحام قماش السيليكا يتم تصنيعها من نسيج السيليكا وهي متوفرة بأوزان قماش مختلفة وبناءات نهائية.
تشمل التطبيقات النموذجية:
بالنسبة لهذه التطبيقات، غالبًا ما يتم اختيار السيليكا لأن النسيج يمكنه الحفاظ على خصائص نسيجية مفيدة في درجات حرارة تصبح فيها الألياف الزجاجية التقليدية أقل ملاءمة.
أحد أهم أخطاء المواصفات هو استخدام قيمة درجة حرارة قصيرة المدى كما لو كانت درجة حرارة تشغيل مستمرة.
قد تتحمل بطانية اللحام التعرض القصير لشرارة أو جسيم عالي الحرارة دون أن تكون مناسبة للتلامس المباشر المستمر عند نفس درجة الحرارة.
على سبيل المثال، بضع ثوانٍ من التعرض الموضعي أثناء القطع تختلف عن لف بطانية مباشرة حول مكون يظل ساخنًا لعدة ساعات.
عند طلب عرض سعر، يجب على المشترين التمييز بين:
تعتبر هذه المسألة مهمة بشكل خاص مع بطانيات اللحام المطلية.

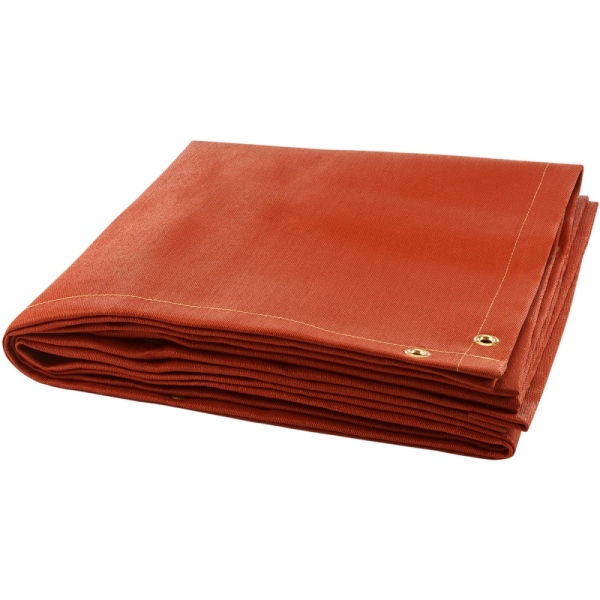

تحتوي بطانية الألياف الزجاجية المطلية بالسيليكون على نظامين مختلفين من المواد:
يمكن لركيزة الألياف الزجاجية الحفاظ على الاستقرار الحراري في درجات حرارة أعلى من نطاق الخدمة العادي لطبقة السيليكون.
BSTFLEX's بطانية لحام من الألياف الزجاجية مطلية بالسيليكون، على سبيل المثال، تستخدم قاعدة من الألياف الزجاجية مع سطح من السيليكون. تهدف الطبقة الخارجية إلى تحسين المرونة، ومقاومة التآكل، ومقاومة الثقب، ومتانة المناولة.
هذا يعني أنه لا ينبغي للمشتري أبدًا افتراض أن قدرة تحمل درجة الحرارة للألياف الزجاجية الأساسية تنطبق تلقائيًا على السطح المطلي.
بالنسبة للتطبيقات ذات درجات الحرارة الأعلى التي تتطلب نسيجًا مطليًا، بطانيات لحام من السيليكا مطلية بالسيليكون قد يتم النظر فيها أيضًا، ولكن لا يزال يتعين تقييم قيود الطبقة الخارجية بشكل مستقل عن ركيزة السيليكا.
يمكن لبطانيتي لحام مصنوعتين من نفس الألياف أن تؤديا بشكل مختلف لأن كتلتهما وبنيتهما مختلفتان.
يوفر النسيج الأثقل عمومًا مادة أكثر بين مصدر الحرارة والسطح المحمي. يمكن للهيكل الأكثر سمكًا أيضًا إبطاء انتقال الحرارة.
ومع ذلك، الأثقل ليس بالضرورة أفضل تلقائيًا.
زيادة وزن النسيج قد تزيد أيضًا من:
لذلك، يجب اختيار وزن القماش مع مراعاة درجة الحرارة، ومدة التعرض، ومتطلبات التركيب.
يمكن أن يغير اتجاه البطانية ظروف الخدمة بشكل كبير.
عادة ما تعترض بطانية اللحام المعلقة رأسياً الشرر وتناثر المعادن التي تلامس القماش لفترة وجيزة قبل أن تسقط بعيداً.
هذا يمكن أن يقلل من مدة التعرض للحرارة المركزة.
يمكن للبطانية الموضوعة تحت أعمال اللحام أو القطع أن تواجه ظروفاً أكثر شدة لأن الجسيمات الساخنة أو الخبث أو المعدن المنصهر قد تستقر على السطح وتبقى هناك.
تتركز الحرارة في موقع واحد لفترة أطول.
ولهذا السبب، لا ينبغي افتراض أن المادة التي تعمل بشكل مرضٍ كستارة لحام رأسية مناسبة تلقائياً لخدمة التناثر الكثيف في الوضع الأفقي.
لا تتضمن كل تطبيقات اللحام ذات درجات الحرارة العالية اتصالاً مباشراً.
في المسابك، ومناطق الأفران، ومصانع معالجة المعادن، يمكن أن تكون الحرارة الإشعاعية هي الخطر الحراري السائد.
في هذه الحالة، قد يكون السطح المطلي بالألمنيوم مفيداً لأنه يعكس جزءاً من الطاقة الإشعاعية القادمة بدلاً من الاعتماد فقط على كتلة القماش لامتصاص الحرارة.

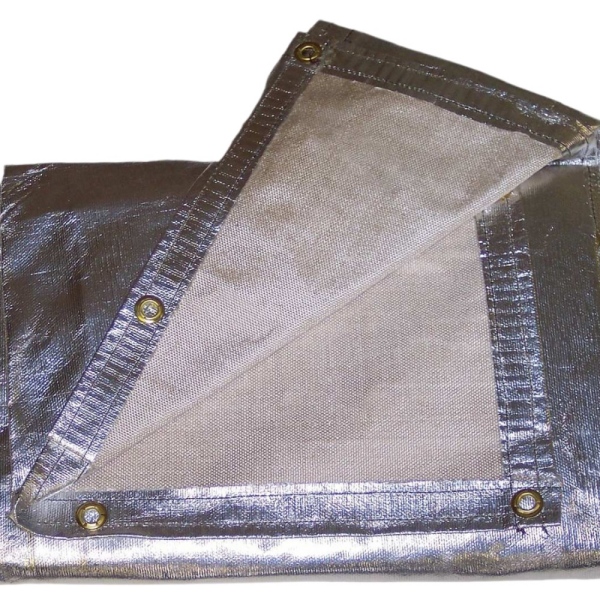

BSTFLEX بطانية لحام من الألياف الزجاجية مطلية برقائق الألمنيوم مصممة للتطبيقات التي يكون فيها انعكاس الحرارة الإشعاعية مهماً.
يجب أن يواجه الجانب العاكس عادةً مصدر الحرارة الإشعاعية.
ومع ذلك، لا ينبغي اختيار السطح المطلي بالألمنيوم تلقائياً للتعرض الشديد للتناثر المنصهر المباشر. إن الحماية من الحرارة الإشعاعية والحماية من التلامس المباشر هما متطلبان هندسيان مختلفان.
يحتل لباد الكربون موقعاً مختلفاً عن الألياف الزجاجية المنسوجة أو قماش السيليكا.
يمكن لهيكله الناعم والمسامي توفير عزل حراري فعال مع التكيف حول الآلات والأنابيب والمكونات غير المنتظمة.
تم تحديد بطانية اللحام المصنوعة من لباد الكربون من BSTFLEX لدرجات حرارة تصل إلى 1800 درجة فهرنهايت (980 درجة مئوية)، ولكن لا يزال ينبغي تفسير هذا الرقم وفقاً لهيكل البطانية النهائي وبيئة العمل الفعلية.
تتصرف مواد الكربون بشكل مختلف في الهواء عما تفعله في الفراغ أو ظروف الأفران الخاملة. لذلك، لا ينبغي نقل أرقام درجات حرارة لباد الكربون المخصص للأفران تلقائياً إلى بطانيات اللحام المستخدمة في الهواء الطلق.
للحصول على شرح مفصل، انظر ما هي درجة الحرارة التي يمكن أن يتحملها لباد ألياف الكربون؟
مصطلحا "درجة حرارة عالية" و"لحام شاق" مرتبطان ببعضهما ولكنهما ليسا متطابقين.
يمكن أن تتعرض البطانية لحرارة إشعاعية قوية دون تلقي معدن منصهر. وقد تعمل بطانية أخرى عند درجة حرارة متوسطة أقل بينما تتعرض لخبث ثقيل متكرر وحطام تجليخ حاد.
لذلك يجب أن يقيم الاختيار الكامل كلاً من المخاطر الحرارية والميكانيكية.
| الخطر | اعتبار الاختيار |
|---|---|
| حرارة مستمرة | استخدم درجة حرارة الخدمة المستمرة المحددة |
| ذروات درجات الحرارة القصيرة | قيم قدرة التحمل على المدى القصير |
| تناثر اللحام الكثيف | ضع في اعتبارك كتلة القماش، وسلوك السطح، واتجاه البطانية |
| الخبث المنصهر | قيم وقت المكوث وخطر التعرض الأفقي |
| الحرارة الإشعاعية | ضع في اعتبارك الهياكل العاكسة المطلية بالألمنيوم |
| التآكل | ضع في اعتبارك الأقمشة المطلية والهياكل الأكثر ثقلاً |
| المكونات غير المنتظمة | ضع في اعتبارك السيليكا المرنة أو لباد الكربون القابل للتشكيل |
بالنسبة لأعمال اللحام والتصنيع والحماية من الشرر الروتينية، غالباً ما تكون هياكل الألياف الزجاجية هي المادة الأولى التي يتم تقييمها لأنها توفر حماية اقتصادية وسهولة في التعامل.
قد يكون قماش السيليكا العالية أكثر ملاءمة حيث يُتوقع وجود أحمال حرارية أقوى، وعمليات قطع ثقيلة، وتعرض متكرر.
يمكن أن تكون الألياف الزجاجية المطلية بالسيليكون مفيدة حيث يتم تركيب البطانية وإزالتها وسحبها أو طيها بشكل متكرر، وتكون متانة السطح أمراً مهماً.
يجب مراعاة الألياف الزجاجية المطلية بالألمنيوم حيث يكون انعكاس الطاقة الإشعاعية مطلباً أساسياً.
يمكن مراعاة لباد الكربون حيث تكون هناك حاجة إلى طبقة عزل خفيفة الوزن وقابلة للتشكيل حول المكونات غير المنتظمة.
تساعد مصطلحات مثل MIG وTIG ولحام القوس والقطع بالبلازما في وصف التطبيق، لكنها لا توفر معلومات كافية لاختيار البطانية.
يمكن لمحطتي لحام MIG خلق بيئات حرارية مختلفة جداً اعتماداً على:
لذلك يجب تقييم المخاطر الحرارية بشكل مستقل عن اسم العملية.
لاختيار الهيكل الصحيح، قدم أكبر قدر ممكن من المعلومات التالية:
تسمح هذه المعلومات للمورد بتقييم الحالة الحرارية الكاملة بدلاً من اختيار مادة بناءً على درجة الحرارة وحدها.
إذا كان السؤال الرئيسي هو أي بنية ألياف يجب اختيارها، راجع دليلنا المفصل:
تقارن تلك المقالة بين عائلات المواد، بينما يركز هذا الدليل تحديداً على كيفية تفسير تصنيفات درجات الحرارة وظروف الخدمة.
لا يوجد تصنيف درجة حرارة واحد لجميع بطانيات اللحام. تعتمد درجة الحرارة القابلة للاستخدام على الألياف الأساسية، والطلاء، والسماكة، والبنية، ومدة التعرض، وبيئة العمل. يجب استخدام التصنيفات الخاصة بالمنتج للخدمة المستمرة وقصيرة المدى بدلاً من تصنيف عام لبطانية اللحام.
تعتمد المادة الصحيحة على كيفية وصول الحرارة إلى البطانية. يُعتبر قماش السيليكا العالي شائعاً للتعرض الحراري الشديد، والأقمشة الملمنة (الألومنيوم) للحرارة الإشعاعية، ولباد الكربون للعزل الحراري القابل للتشكيل. يجب أيضاً مراعاة التعرض الميكانيكي وموضع البطانية.
يتم اختيار نسيج السيليكا العالي عموماً للخدمة في درجات حرارة أعلى من الألياف الزجاجية التقليدية. ومع ذلك، تعتمد درجة الحرارة النهائية القابلة للاستخدام على درجة القماش الفعلية، والوزن، والطلاء، وبنية البطانية النهائية.
ليس بالضرورة. يمكن أن يكون لطلاء السيليكون درجة حرارة تشغيل أقل من ركيزة الألياف الزجاجية. لذلك يجب تقييم الطلاء والقماش الأساسي بشكل منفصل عند تحديد بطانية لحام مطلية بالسيليكون.
ليس تلقائياً. يمكن أن تؤدي السماكة الإضافية إلى تحسين الفصل الحراري ومقاومة انتقال الحرارة، لكن كيمياء الألياف والطلاء لا تزال تحدد الحدود الحرارية الأساسية للمادة.
يمكن أن يحدث ذلك. يمكن أن تظل الجسيمات الساخنة وتناثر المعادن المنصهرة على سطح أفقي بدلاً من السقوط، مما يخلق تعرضاً موضعياً أطول. لهذا السبب يجب تضمين اتجاه البطانية في عملية اختيار المواد.
يشير التصنيف المستمر إلى الخدمة لفترات طويلة ضمن نطاق درجة حرارة محدد. ينطبق التصنيف المتقطع أو قصير المدى على التعرض المؤقت لدرجات حرارة أعلى. لا ينبغي التعامل مع القيمة قصيرة المدى كتصنيف للخدمة المستمرة.
تقوم شركة BSTFLEX بتصنيع بطانيات لحام لدرجات الحرارة العالية لأعمال اللحام الصناعي، والقطع، والصقل، والصيانة، والحماية من الأعمال الساخنة.
تشمل الهياكل المتاحة الألياف الزجاجية، والسيليكا، والألياف الزجاجية المطلية بالسيليكون، والسيليكا المطلية بالسيليكون، والألياف الزجاجية الملمنة (الألومنيوم)، ولباد الكربون، مع توفر أحجام مخصصة، وأوزان قماش، وحواف معززة، وخياطة مقاومة للحرارة العالية، وتكوينات حلقات معدنية لمشاريع المعدات الأصلية (OEM) والمشاريع الصناعية.
أرسل لنا درجة حرارة التشغيل، ودرجة الحرارة القصوى، ونوع التعرض للحرارة، وموضع البطانية، والأبعاد المطلوبة، والكمية. يمكن لـ BSTFLEX تقييم التطبيق والتوصية ببنية بطانية لحام مناسبة.
شاهد المجموعة الكاملة من بطانيات اللحام وبطانيات الحريق للحام من BSTFLEX أو اتصل بنا للحصول على عرض سعر مخصص.
