وصلات تمدد قماشية لمصانع الأسمنت وقنوات الأفران

فواصل تمدد نسيجية لمصانع الأسمنتتُستخدم الوصلات المرنة في قنوات الغاز الصناعية لاستيعاب الحركة الحرارية المحددة وإزاحة المعدات. في قنوات الأفران، ودوائر عادم المسخن المسبق، ودوائر تبريد الكلنكر، يجب أن يراعي تصميمها الظروف عند كل وصلة على حدة، وليس فقط أعلى درجة حرارة مرتبطة بخط الإنتاج.

قد يتعرض الحزام المقاوم للحرارة للتلف نتيجة التدفق الكاشط أو الغبار العالق أو ملامسته للبطانة. وقد يكون الحزام البديل الذي يتناسب مع الحواف الموجودة غير مناسب إذا كانت مساحة الحركة المسموح بها أو مواصفات التشغيل غير مكتملة.

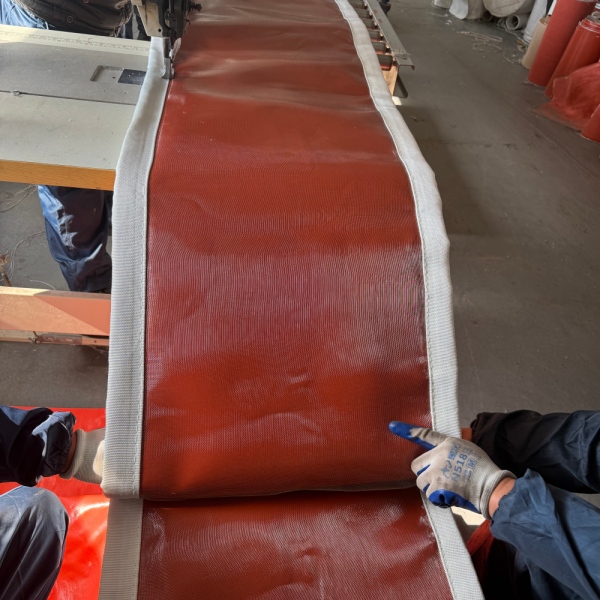

شركة بي إس تي فليكس للتصنيعوصلات تمدد مصنوعة من نسيج غير معدني حسب الطلببالنسبة لأنظمة تهوية الهواء الساخن والعادم وقنوات غازات المداخن الصناعية. أما بالنسبة لمشاريع الأسمنت، فإن نقطة البداية هي موقع المعدات وظروف التشغيل والحركة المطلوبة عند كل وصلة.

نِطَاق:تتناول هذه المقالة الوصلات المرنة بين أقسام القنوات الثابتة والمعدات. ولا تحدد موانع التسرب الدوارة لمدخل أو مخرج الفرن الدوار، أو فجوات التمدد في البطانات الحرارية.

مصنع أسمنت واحد، مهام متعددة مختلفة لقنوات التهوية

لا يُعدّ مصطلح "وصلة تمدد فرن الإسمنت" وصفًا كاملاً للخدمة. حدّد وصلة مجرى الهواء على رسم المصنع، واذكر ما يمرّ عبرها. يجب أن تُخصّص مواصفات منفصلة لوصلة عادم المُسخّن المُسبق ووصلة استعادة حرارة المُبرّد، حتى وإن كانت أبعادهما متشابهة.

يُعدّ تآكل الغبار وتراكم الغبار مشكلتين مختلفتين

في تطبيقات الغاز المحمّل بالجسيمات، يمكن لبطانة التدفق الداخلية حماية الحزام المرن من التعرض المباشر للغاز والجسيمات. أما حاجز التراكم فيؤدي وظيفة مختلفة، وهي الحد من تراكم الجسيمات في تجويف الوصلة. ولا يُعدّ الحاجز بديلاً عن البطانة، كما لا يحلّ أيٌّ من المكوّنين محلّ عنصر منع تسرب الغاز.

يُعدّ هذا التمييز مهمًا عند فحص وصلة تالفة. فالتآكل السطحي يستدعي فحصًا مختلفًا عن فحص تجويف مملوء بمادة. وقد لا يؤدي مجرد تحديد نوع نسيج أثقل إلى تغيير مسار التعرض الأصلي.

في حالة وجود غبار على الوصلة، اطلب من المصمم شرح كيفية تعامل التركيب مع التدفق المباشر، ودخول المواد الصلبة إلى التجويف، والمساحة اللازمة للحركة. حدد وضعية التركيب واتجاه التدفق. لا تقم بإضافة مواد حشو غير محكمة أو سد أي فجوة ظاهرة دون موافقة؛ فقد يؤدي أي تغيير غير مدروس إلى إعاقة الحركة المقصودة.

تغيرات الضغط السلبي: شكل التسرب

يؤثر الضغط على العنصر المرن. عندما تعمل القناة تحت ضغط جوي، قد يدخل الهواء الخارجي عبر تسريب بدلاً من خروج غاز العملية إلى الخارج. وبالتالي، فإن عدم وجود سحابة غبار مرئية لا يثبت أن الوصلة محكمة الإغلاق.

قد يؤدي الضغط السلبي أيضًا إلى سحب الحزام للداخل. ينبغي أن يراعي تصميم المراجعة موضع الحزام بالنسبة للبطانات والمكونات الداخلية الأخرى، بما في ذلك تأثير حركة القناة المتزامنة. قد لا يكون للوصلة التي تبدو واضحة في وضع الإيقاف نفس الخلوص أثناء التشغيل.

حدد إشارة الضغط ووحداته وقيمته الطبيعية وحدود تصميمه. أدرج تقلبات الضغط المعروفة بالقرب من المراوح أو المخمدات. صف الارتعاش الملحوظ بدلاً من افتراض أن كل حزام متحرك يتصرف بشكل طبيعي.

قد يكون تقليل تسرب الهواء هدفًا للصيانة، ولكن أي تحسن مزعوم في استهلاك الطاقة للمراوح أو كفاءة العمليات يجب أن يستند إلى قياسات المصنع. ولا يضمن استبدال النسيج وحده تحقيق وفورات مؤكدة.

افصل درجة حرارة العملية عن درجة حرارة المادة

لا تعمل تيارات الغاز والعزل وغشاء الإحكام الخارجي بالضرورة عند نفس درجة الحرارة.وصلة تمدد نسيجية مقاومة لدرجات الحرارة العاليةقد يتم استخدام غلاف حراري لحماية المواد التي توفر المرونة ومنع تسرب الغاز.

ينبغي أن يحدد اختيار المواد وظيفة كل مكون. يمكن للألياف الزجاجية أن توفر التعزيز؛ ويمكن للأقمشة المطلية بالسيليكون أو الهياكل القائمة على مادة PTFE أن تعمل كأغطية مرنة أو طبقات مانعة للتسرب؛ ويمكن للمنسوجات السيليكية والعزل المناسب أن توفر حماية حرارية إضافية عند الحاجة. وتعتمد ملاءمتها على التعرض الفعلي والبنية الكاملة.

لا يوجد نسيجٌ عالميٌّ لمصانع الإسمنت يُراعي جميع العوامل في آنٍ واحد: درجة الحرارة، والتركيب الكيميائي، والتآكل، والحركة. يجب أن يُراعي اختيار الطلاء طبيعة وسط العملية وأي رطوبة أو تكثف، وليس فقط قيمة مقاومة الحرارة المنشورة.

لإجراء المراجعة الحرارية، يُرجى تقديم درجة الحرارة العادية، وأقصى درجة حرارة للارتفاع المفاجئ في درجة الحرارة ومدتها، وظروف بدء التشغيل والإيقاف، وترتيب عزل القناة الحالي. لا تقم بتغطية وصلة التمدد بعزل خارجي إضافي إلا إذا كان التصميم المعتمد يسمح بذلك. قد يؤدي تغيير تبديد الحرارة إلى تغيير درجة حرارة العنصر المرن.

افحص المفصل في أوضاعه المتحركة

يمكن لفواصل التمدد النسيجية استيعاب الحركة في اتجاهات متعددة عند تصميمها وفقًا للتركيبة المحددة. يجب أن يحدد التصميم الانضغاط المحوري، والتمدد المحوري، والحركة الجانبية في كلا الاتجاهين العرضيين، والإزاحة الزاوية. حدد الحركات التي تحدث معًا.

افصل وضعية التركيب البارد عن إزاحة التشغيل. لا يمكن استبدال الإزاحة الدائمة والضبط المسبق المتعمد والحركة الدورية في الرسم.

بالنسبة لقنوات التهوية المستطيلة، اطلب تفاصيل الزوايا ومراجعة المحيط بالكامل. لا تحدد أبعاد الفتحة وحدها الحزام أو هندسة التثبيت أو الخلوص المتاح للبطانة. دليلنا لـوصلات تمدد قماشية مستطيلة الشكل لقنوات التهوية الصناعيةيشمل ذلك هذه الاعتبارات المتعلقة بالأبعاد.

ينبغي على مهندس المصنع أيضاً التأكد من ملاءمة ترتيب الوصلات والدعامات المحيطة بها. ويجب ألا تعتمد مواصفات وصلة التمدد على مرونة النسيج لتعويض الحركة الهيكلية غير المحددة.

اقرأ نمط التلف قبل تغيير المواصفات

استخدم نتائج الفحص لطرح أسئلة، وليس لتشخيص فوري. الأمثلة أدناه هي مجرد نقاط انطلاق للتحقيق وليست دليلاً على آلية عطل معينة.

سجّل وقت ظهور التلف لأول مرة وما تغيّر قبل ذلك. يجب مراجعة أي تغيير في ظروف التشغيل بشكل صريح بدلاً من إخفائه ضمن طلب متكرر لنفس رقم القطعة السابق.

تعامل مع استبدال نظام الإيقاف كحزمة عمل محددة

قبل إجراء أي انقطاع مُخطط له، قسّم نطاق التوريد إلى العنصر المرن، والحماية الداخلية، والأعمال المعدنية. حدد ما إذا كان الطلب يشمل استبدال الحزام فقط، أو حزامًا معزولًا أو مزودًا بمكونات للتحكم في التراكم، أو مجموعة كاملة.

تأكد من إمكانية الوصول قبل اختيار طريقة التسليم. تختلف متطلبات تركيب الأحزمة ذات الحلقة المغلقة، والأحزمة المفتوحة التي تتطلب إغلاقًا معتمدًا للموقع، والوحدات المقطعية. اتفق على تعليمات التوصيل، والملحقات، وتجهيز الثقوب، ومسؤولية أعمال الموقع قبل التسليم.

بالنسبة للوصلات الموجودة، يجب التمييز بين مسافات التركيب المقاسة والأبعاد النهائية للحزام البديل. استخدم الرسم المعتمد وسجل المسح، وليس فقط أبعاد المكون البالي. انظركيفية قياس وتحديد وصلة تمدد نسيجية بديلةللاطلاع على إجراءات المسح التفصيلية.

سلامة الفحص:يتطلب الفحص العملي أو التفكيك إيقاف تشغيل مُصرّح به، وعزلًا، ودرجات حرارة آمنة، وتخفيفًا للضغط، وإمكانية الوصول المناسبة. يجب تطبيق تصريح الموقع وإجراءات الأماكن المحصورة عند الاقتضاء. لا تقم بفك وصلة مجرى هواء موصولة بالتيار أو تحريك الرواسب دون خطة عمل معتمدة.

عند الاستلام، تحقق من نطاق المنتج ومواصفاته المرفقة ومطابقتها للوثائق المعتمدة. قم بحل مشكلة المكونات المفقودة أو تعليمات التركيب غير الواضحة قبل بدء انقطاع الخدمة.

ما يجب إرساله مع طلب عرض أسعار لوصلة تمدد مصنع الأسمنت

يُساعد الاستعلام المفيد على ربط بطاقة تعريف المعدات بظروف تشغيلها ورسمها. يُفضل إعداد سجل منفصل لكل وصلة بدلاً من دمج مهام متباينة تحت مواصفات عامة واحدة.

الموقع والوسيلة.حدد القناة المتعلقة بالفرن، والمسخن المسبق، والمبرد، ووصلة استعادة الحرارة، وجامع الغبار، أو المروحة. أدرج معلومات عن تركيب الغاز، والرطوبة، والجسيمات، واتجاه التدفق، وبيانات السرعة المتاحة.

نطاق التشغيل.قم بتوفير درجات الحرارة العادية والتصميمية، والانحرافات مع المدة، والضغوط الموجبة أو السالبة، والتقلبات المعروفة وأنماط التشغيل ذات الصلة بالمفصل.

الهندسة والحركة.أرفق رسم التوصيل، ومرجع التركيب، وتفاصيل الشفة، وترتيب البطانة، والضبط المسبق البارد إن وجد، ومتطلبات الحركة الموضحة بشكل منفصل. حدد بوضوح الأبعاد غير المحددة والقيم غير المعروفة.

نطاق الإمداد وانقطاع الخدمة.حدد الكمية، والمكونات المقترحة لإعادة الاستخدام، ونموذج التسليم المطلوب، وقيود الوصول، وتاريخ التسليم المطلوب، وفترة الإغلاق المخطط لها. أرفق صورًا وسجل الصيانة للقطع البديلة.

اطلب عرض سعر يوضح تفاصيل الإنشاء المقترح، والمكونات المشمولة، والافتراضات، والمعلومات المطلوبة للموافقة. لا يُعد السعر الأقل مقارنة عادلة في حال اختلاف متطلبات البطانة أو العزل أو إغلاق الموقع.

وصلات تمدد قماشية مصممة خصيصًا لأنابيب الأسمنت

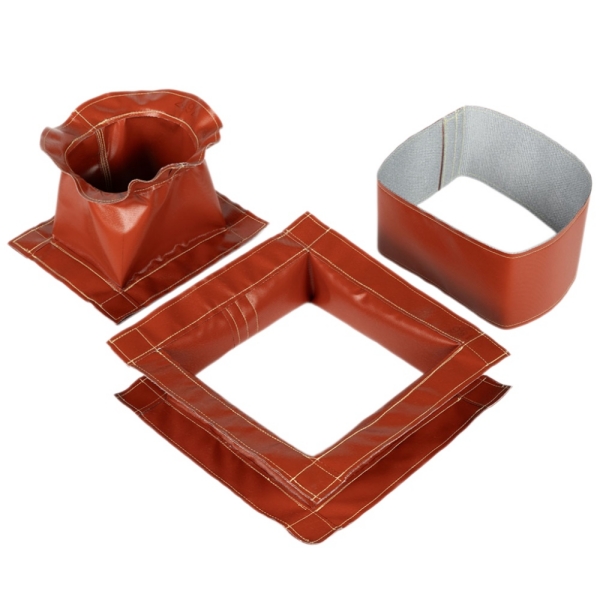

تقدم BSTFLEX منتجات دائرية ومستطيلة ومخصصةوصلات تمدد من نسيج غير معدنيلأنظمة القنوات الصناعية. يمكن تقييم الأحزمة المرنة والتجميعات الخاصة بالتطبيقات من خلال رسومات العميل وأبعاده وظروف التشغيل.

بالنسبة لمشروع مصنع أسمنت، أرسل بيانات موقع التوصيل وبيانات العملية معًا. لا ينبغي التعامل مع وظيفة عادم المسخن المسبق، وتوصيلة مبرد الكلنكر، ومدخل المروحة على أنها قابلة للتبديل لمجرد أنها جميعًا تنتمي إلى خط الإنتاج نفسه.

الهدف من الشراء هو الحصول على وصلة تتناسب مع الوصلة المعتمدة، وتستوعب حركتها، وتكون محمية من التعرض الفعلي للعملية - وليس مجرد حزام يحمل ملصق درجة حرارة أعلى.
