كيفية قياس المنافيخ المخيطة حسب الطلب: الطول المضغوط، الطول الممتد، وأبعاد التركيب

لقياس المنفاخات المصممة خصيصًا، سجّل أقصر وأطول مسافة بين نقطتي التثبيت المرجعيتين نفسيهما، والمساحة المطلوبة حول المكون المحمي، وأقصى مساحة خارجية، وأبعاد كلا التركيبين الطرفيين. في حالة التركيب المحوري المستقيم، يكون الفرق بين الطولين المُركّبين هو مدى حركة المنفاخ المطلوبة.

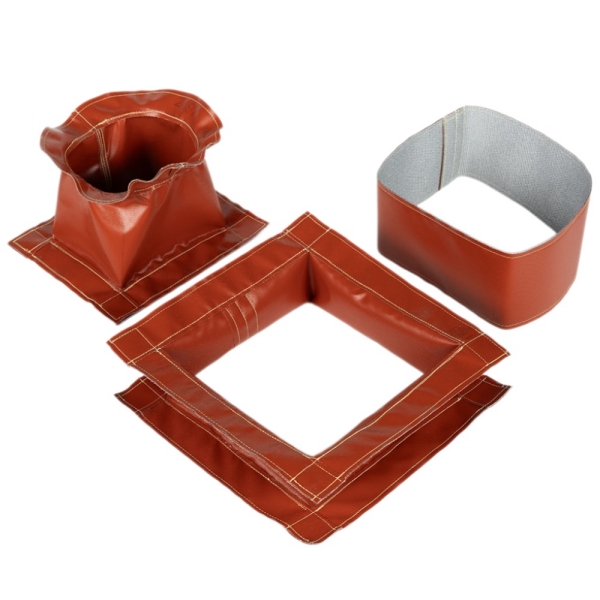

يُعدّ رسم شوط الأسطوانة أو صورة الغطاء القديم نقطة انطلاق، وليس مواصفات كاملة. يُظهر رسم توضيحي مفيد مكان تثبيت المنفاخ، والمساحة المتبقية عند انكماش الآلية، وما يجب أن تُخليه الطيات أثناء الحركة. تنطبق هذه القياسات على جميع أجزاء BSTFLEX.مجموعة منافيخ مخيطة حسب الطلب، مع تفاصيل إضافية للهياكل الدائرية والمستطيلة والمزودة بسحابات والمدعومة بأسلاك.

ابدأ بنقاط التثبيت، وليس بالمنفاخ غير المحكم.

حدد نقاط التثبيت الثابتة والمتحركة على الجهاز. ضع علامة عليها بالنهاية أ والنهاية ب على رسم تخطيطي، ووضح أسطح القياس المرجعية المستخدمة لقياسات الطول. سطح التثبيت، وكتف الياقة، وحافة طية القماش هي مراجع مختلفة؛ لا تبدل بينها.

حافظ على نفس المراجع عند طرفي مسار الحركة. حدد أيضًا ما إذا كان البُعد يشمل الأطواق أو الحواف أو لوحات التثبيت، أو يغطي فقط الجسم المرن المطوي. استخدم المليمترات أو البوصات بشكل متسق، وحدد وحدة التحكم في الرسومات التي تُظهر كليهما.

يجب على الموظفين المعتمدين وضع المعدات وتأمينها وفقًا لإجراءات التشغيل والصيانة الخاصة بها. قبل إجراء أي قياسات يدوية أو إزالة أي غطاء، يجب عزل مصادر الطاقة الخطرة، والتأكد من سلامة المعدات، وتأمين المكونات لمنع أي حركة غير مقصودة. لا تدخل يدك داخل آلية التشغيل.

الطول المضغوط، والطول الممتد، والشوط

في هذا الدليل، يشير كل من Lc و Le إلى أطوال التركيب المطلوبة بين نقاط التثبيت المتفق عليها. ولا يشيران إلى الحدود غير المؤكدة للغطاء غير المحكم.

يجب فحص كلا الوضعين النهائيين المُثبّتين. قد يكون للغطاء امتداد كافٍ، لكن حجمه المضغوط كبير جدًا بالنسبة للمساحة المتاحة. في المقابل، قد لا يوفر الغطاء المطوي بشكل مضغوط المدى المطلوب. لا تفترض أن طول المقعد في وضع الاسترخاء أو عدد الطيات يحل أيًا من المشكلتين.

يجب ألا يصبح المنفاخ عائقاً أمام حركة الآلة. أبلغ عن أي حركة إضافية يُتوقع أن يتحملها الغطاء، مثل وضعية الصيانة أو تجاوز الحركة المحددة، واطلب تأكيد البدلات المطلوبة أثناء مراجعة التصميم.

مثال عملي: استبعاد وصلات النهاية من حساب الشوط

لنفترض تركيبًا محوريًا مستقيمًا بأقصر مسافة تثبيت تبلغ 120 مم وأطول مسافة تثبيت تبلغ 620 مم. في هذا التصميم التوضيحي، يشغل قسم النهاية الثابت مسافة 20 مم بين كل نقطة تثبيت والطية النشطة المجاورة.

تبقى مسافة الحركة 500 مم لأن نفس الإزاحات الثابتة تُزال من كلا القياسين. طرحها من طول واحد فقط سيعطي نتيجة خاطئة. الإزاحات في هذا المثال هي الأجزاء الموضحة بين نقاط التثبيت والطيات النشطة؛ وهي لا تساوي تلقائيًا الطول الفعلي الكامل للطوق المتداخل.

توضح هذه القيم طريقة القياس فقط، ولا تمثل أبعاد BSTFLEX القياسية، أو نسبة ضغط معتمدة، أو دليلاً على ملاءمة تصميم معين. يجب تقييم القماش، والطيات، والدرزات، والدعامات، والوصلات الطرفية معًا. في حالة الحركة غير المتماثلة، أو الزاوية، أو متعددة المحاور، يُرجى تحديد مسار الحركة بدلاً من الاعتماد على هذا الحساب المحوري وحده.

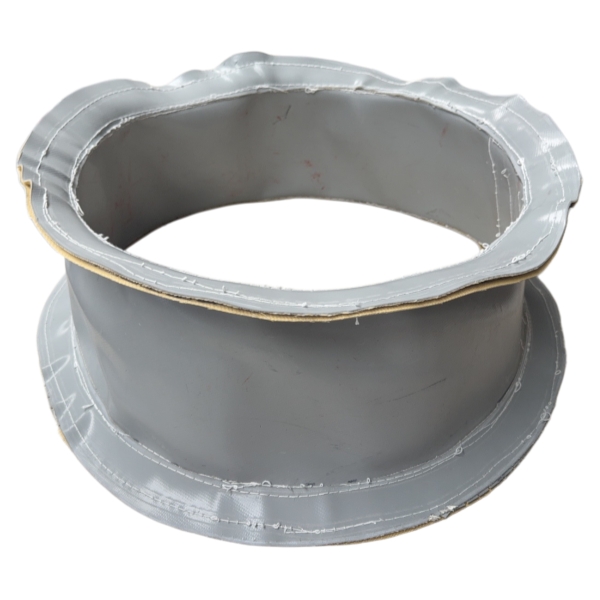

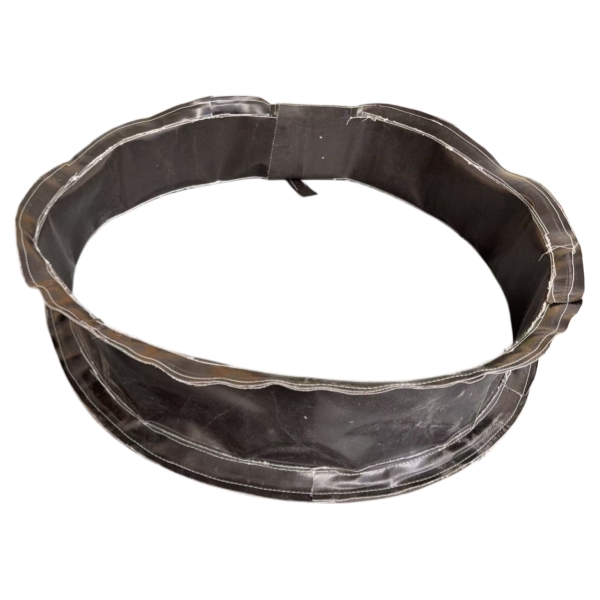

منفاخ دائري: مساحة الجسم منفصلة عن ملاءمة الياقة

لمنفاخ دائري مخيط لقضبان الأسطوانات والبراغيسجّل أكبر مساحة محيطة بالمكونات التي يجب أن يحيط بها الجسم المرن. قم بتضمين أي حواف أو صواميل أو وصلات أو عناصر أخرى موجودة داخل المساحة المحمية، بدلاً من قياس القضيب أو عمود البرغي فقط.

ثم سجل أقصى قطر خارجي مسموح به بواسطة الأقواس المحيطة، وأجهزة الاستشعار، والخراطيم، والواقيات. ضع علامة على أبعاد المكونات بشكل منفصل عن أبعاد المنفاخ المقترحة حتى يتمكن المصنّع من تقييم خلوص التشغيل، وعمق الطي، وأي أدلة داخلية.

فتحة جسم الجهاز وفتحة طوق التثبيت تخدمان غرضين مختلفين. يحتاج جسم الجهاز إلى مساحة كافية حول مجموعة الأجزاء المتحركة، بينما يجب أن يتناسب الطوق مع سطح التثبيت الخاص به. قِس كل سطح استقبال على حدة، بما في ذلك طول التثبيت الفعال وأي حافة أو أخدود يؤثر على عملية التثبيت.

حدد ما إذا كان المكون المغلق يدور أم لا. يحتاج الغطاء المحيط ببرغي أو عمود دوار إلى خلوص مناسب ونظام توجيه؛ ولا ينبغي افتراض أنه يدور مع المكون.

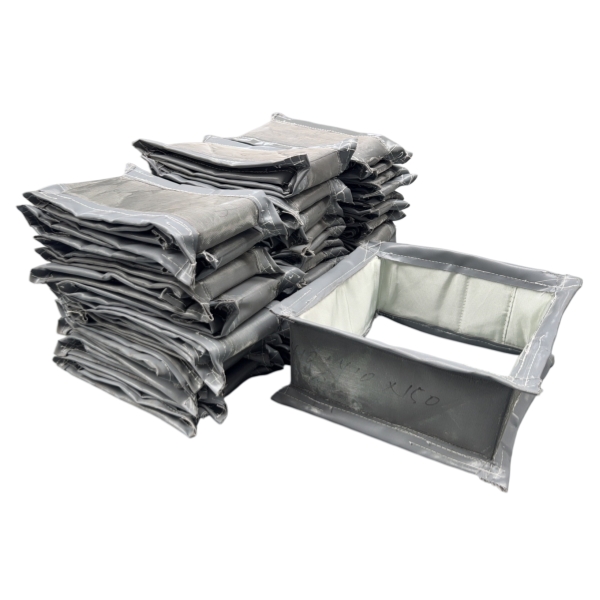

المنفاخ المستطيل: قياس المقطع العرضي الكامل

لمنفاخ مستطيل مخيط لمسارات الآلات والسكك الحديدية الخطيةسجّل العرض والارتفاع الداخليين المطلوبين، بالإضافة إلى أقصى عرض وارتفاع خارجيين متاحين. لا يُحدد قياس العرض وحده غطاءً مستطيلاً.

أظهر مقاطع القضبان، وكتل التحميل، والمسامير البارزة، ووصلات التشحيم، وغيرها من العناصر داخل المنطقة المحمية. أضف منظرًا أماميًا ومنظرًا جانبيًا. حدد ما إذا كان الغطاء يحيط بالقسم بأكمله أو يحمي جوانب محددة، وحدد أي فتحة يجب أن تظل متاحة.

قم بقياس كلا الإطارين الطرفيين بشكل منفصل. لا تفترض أن فتحاتهما أو أبعادهما الخارجية أو أنماط ثقوب التثبيت متطابقة. لاحظ أنصاف أقطار الزوايا، والمسافات بين نقاط التثبيت، وأي عائق يحد من الوصول إلى أدوات التثبيت.

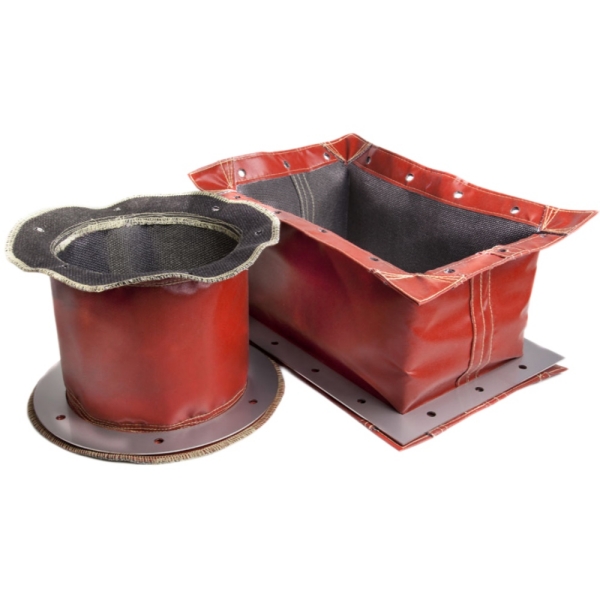

سجل أبعاد التركيب من كلا الطرفين

قم بتسمية التفاصيل التالية بالطرفين A وB، حتى لو بدت التركيبات متناظرة. حدد اتجاه الرؤية لكل رسم تخطيطي للطرفين بحيث لا يمكن تفسير نمط الثقوب غير المتناظر أو موضع السحاب بشكل معكوس.

وضح ما إذا كانت أدوات التثبيت ستُعاد استخدامها أم ستُرفق مع الغطاء الجديد. تساعد صورة مقرّبة في تحديد الترتيب، ولكن نمط الثقوب وأبعاد التوافق لا تزال بحاجة إلى رسم توضيحي أو قياسات مُدققة.

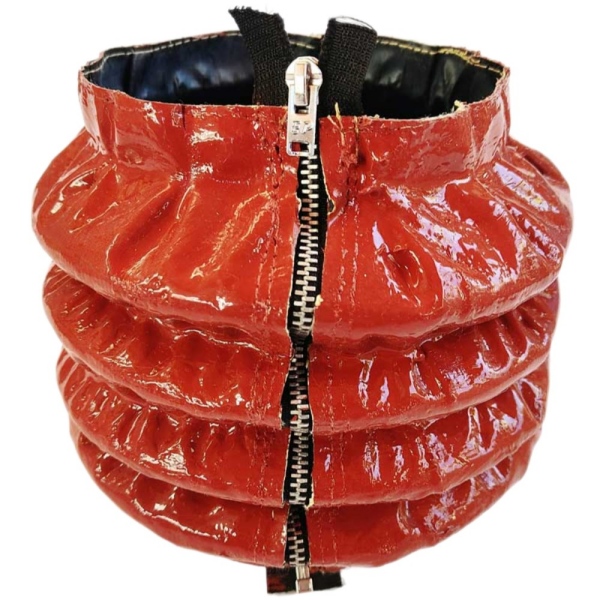

منفاخ مزود بسحاب: يتضمن متطلبات الفتح والوصول

عند التحديدمنفاخ مزود بسحاب مخيط لتركيب التحديثأضف موضع الفتح الطولي إلى المنظر الجانبي. بالنسبة للغطاء الدائري، يكون موضع الساعة مفيدًا فقط عند تحديد اتجاه الرؤية أيضًا.

حدد المساحة المتاحة لتشغيل السحاب، وفتح الغطاء، والوصول إلى مشابك الإغلاق. انتبه إلى الحواجز القريبة، ومنافذ التبريد، والأسطح الساخنة التي قد تؤثر على وضع الإغلاق. قِس مساحة العمل مع إغلاق السحاب؛ فعرض الغطاء القماشي المفتوح ليس هو قطره الداخلي بعد تركيبه.

تحقق من وصلات الأطراف وفتحة القماش. قد يُسهّل السحاب الطولي عملية التركيب حول قطعة موجودة، ولكن قد يتطلب إطار التثبيت المكون من قطعة واحدة تفكيكه. يجب تقييم سهولة الوصول للتركيب في جميع مراحل التجميع.

المنفاخ المدعوم بالأسلاك: إضافة معلومات التوجيه والدعم

لمنفاخ مدعوم بسلك مخيط للتطبيقات ذات الأقطار الكبيرةقم بتوفير نفس الأبعاد الداخلية والخارجية والمضغوطة والممتدة، ثم حدد ما إذا كان التركيب أفقيًا أو رأسيًا أو مائلًا.

في حالة أعمال الاستبدال، سجّل ترتيب الدعامات الحالي والمسافة بينها حيثما أمكن الوصول إليها، وحدد ما إذا تم قياس هذه المسافة مع تمديد الغطاء أو ضغطه. أرفق صورًا للدعامات التالفة، أو علامات الاحتكاك، أو الأجزاء المترهلة.

لا تستخدم تقوية الأسلاك كذريعة لتجاهل فحوصات التوجيه. استفسر عما إذا كان الامتداد والحركة المخطط لهما يتطلبان أدلة توجيه منفصلة، ​​أو نظام تعليق، أو دعامات وسيطة. ضع في اعتبارك المساحة المتاحة لهذه المكونات بدلاً من اعتبار قطر النسيج هو المساحة الكاملة للتركيب.

أضف شروط التشغيل إلى ورقة الأبعاد

يرجى تحديد سرعة الحركة، والتسارع إن أمكن، وعدد الدورات في الدقيقة، واتجاه التركيب. حدد الظروف المحيطة الطبيعية، والتعرض بالقرب من المعدات الساخنة، وملامسة سائل التبريد أو الزيت، والغبار والرقائق الكاشطة. بالنسبة للتعرض للحرارة، ميز بين درجة حرارة الهواء المحيط، والحرارة الإشعاعية، وأي تلامس محتمل مع الأسطح.

يجب أن تتناسب أنواع الأقمشة والطلاءات وخيوط الخياطة والسحابات ومكونات الدعم المختارة مع التطبيق المطلوب. ولا ينبغي اعتبار درجة حرارة القماش وحدها الحد الأقصى المسموح به لتشغيل المنفاخ المُجمَّع.

في حالة التركيبات المغلقة بإحكام أو سريعة الحركة، حدد كيفية دخول الهواء وخروجه مع تغير حجم الغطاء. اطلب مراجعة للتهوية بدلاً من افتراض أن الهواء سيمر بشكل كافٍ عبر الدرزات أو السحاب.

استخدام منفاخ موجود كمرجع بديل

احتفظ بالغطاء القديم كمرجع للشكل الخارجي، والوصلات الطرفية، وموضع الإغلاق، والتصميم، ولكن تحقق من الأبعاد المطلوبة باستخدام الجهاز. قد يكون الغطاء البالي متمددًا أو مشوهًا أو غير مكتمل. ولا يُعدّ أقصى مدى ظاهري له دليلاً على طول التشغيل المقبول.

صوّر كلا التركيبين، والتركيب الكامل، وأي مناطق بها عيوب. دوّن القيم المقاسة، وقيم الرسم، والتقديرات بشكل منفصل. في حال تعذّر التحقق من أحد الأبعاد بشكل آمن، صنّفه على أنه غير مُدقّق بدلاً من تقديمه كبعد إنتاجي مُؤكّد.

أسئلة يجب الإجابة عليها قبل طلب عرض سعر

هل يكفي شوط الماكينة لتحديد مواصفات المنفاخ؟

لا. يمكن أن يحدث نفس التمدد بين مسافات تركيب مختلفة. يلزم معرفة حدود الطول المُثبّت، والمقطع العرضي، والوصلات الطرفية لتحديد ما إذا كان الغطاء المقترح مناسبًا.

هل يمكن حساب الطول المضغوط من عدد الطيات؟

لا يمكن الاعتماد على عدد الطيات فقط لتحديد شكل العبوة المطوية بدقة. فسمك القماش، والدرزات، والتقوية، وطريقة الإغلاق، وانتقالات الأطراف تؤثر على شكل العبوة بعد الطي. يرجى تحديد المساحة المتاحة وطلب تصميم نهائي.

هل يجب إضافة طول إضافي قبل إرسال المقاسات؟

أرسل المسافات المقاسة فعلياً أولاً. حدد أي حركة إضافية مطلوبة بشكل منفصل، واحرص على الاتفاق على هذه البدلات أثناء مراجعة التصميم. قد تؤدي الإضافات غير المبررة إلى إخفاء متطلبات التركيب.

أرسل حزمة قياسات لمنفاخ مخيط حسب الطلب

تتضمن حزمة عروض الأسعار المفيدة رسمًا جانبيًا مُفصّل الأبعاد، ورسومات أمامية لكلا التركيبين، وصورًا فوتوغرافية للتركيب، وشروط التشغيل المطلوبة. يجب تضمين قيمتي Lc وLe مع نقاط مرجعية لهما، وغلاف المكون المحمي، وحدود المساحة الخارجية، وتفاصيل التركيب، وإمكانية الوصول إلى الإغلاق، وأي متطلبات دعم.

حدد الكمية، وما إذا كان المشروع عبارة عن استبدال أو تجميع جديد من الشركة المصنعة الأصلية، وأي تعديلات على الرسومات أو متطلبات المواد. يمكن لشركة BSTFLEX تقييم الرسومات أو القياسات أو عينة موجودة لتقديم عرض سعر لمنتج منفاخ مخيط حسب الطلب. تأكد من الأبعاد النهائية والتصميم على رسم الموافقة قبل بدء الإنتاج.

اطلب عرض سعر لمنفاخ مخيط حسب الطلبمع الرسم وتفاصيل الطلب، أو عبر البريد الإلكترونيsales@pkfiresleeve.com.
