كم حماية النار لصهر الحث: خراطيم وموصلات الطاقة المبردة بالماء

تحتاج الوصلات المرنة حول فرن الحث إلى خطة حماية خاصة بها. يمكن أن يمر كابل طاقة مبرد بالماء، وخرطوم تبريد مائي منفصل، وخط هيدروليكي عبر نفس المنطقة بينما تؤدي وظائف مختلفة تماماً. قد تبدو أقطارها الخارجية متشابهة، لكن متطلباتها الكهربائية والتبريدية والميكانيكية غير قابلة للتبديل.

كم الحماية من الحرائق لصهر الحثيوفر طبقة حماية خارجية حيث تواجه الخراطيم والكابلات المناسبة الحرارة الإشعاعية أو رذاذ المعدن المنصهر. يجب أن يأخذ الاختيار بعين الاعتبار التعرض في التركيب الفعلي، وحركة الفرن، وإمكانية الوصول للفحص. يكمل الكُم التجميعة المعتمدة؛ وهو لا يبدل عزل كابل الطاقة، أو دائرة التبريد، أو الخرطوم الاحتوائي للضغط.

إن مجموعة أكمام الحماية من الحرائق BSTFLEX تتضمن هياكل من الألياف الزجاجية المطلية بالسيلكون لتقييم متطلبات الحماية الخارجية هذه على معدات المسابك.

حدد الخط قبل تحديد غطائه

استخدم رسم المعدات لتحديد ما يوجد داخل كل قسم محمي. على وجه الخصوص، لا تصف كابل الطاقة المبرد بالماء ببساطة على أنه خرطوم مياه في الاستعلام.

حدد كل دائرة على حدة حتى لو تشاركت عدة خطوط في دعامة واحدة. لا تدمجها داخل غطاء واحد كبير الحجم دون مراجعة مصمم المعدات للحركة، والتبريد، والعزل الكهربائي، وإمكانية الوصول للفحص.

حدد التعرض عند الطرف، وليس درجة حرارة المادة المنصهرة

درجة حرارة حوض المعدن ليست هي درجة حرارة التشغيل المستمرة للكم الواقي. صف مكان وضع الخط المحمي بالنسبة لفتحة الفرن، ومنطقة الصب، والأسطح الساخنة، والحواجز الموجودة.

سجل ما إذا كانت المشكلة هي التسقيف الإشعاعي المستمر، أو القطرات العرضية، أو التناثر المتكرر، أو احتمال ملامسة سطح ساخن. قم تضمين المعدن أو السبائك وأي تعرض للخبث. وصف تناثر المعدن المنصهر بشكل عام لا يكفي للموافقة على كل مادة ضد كل عملية مسك.

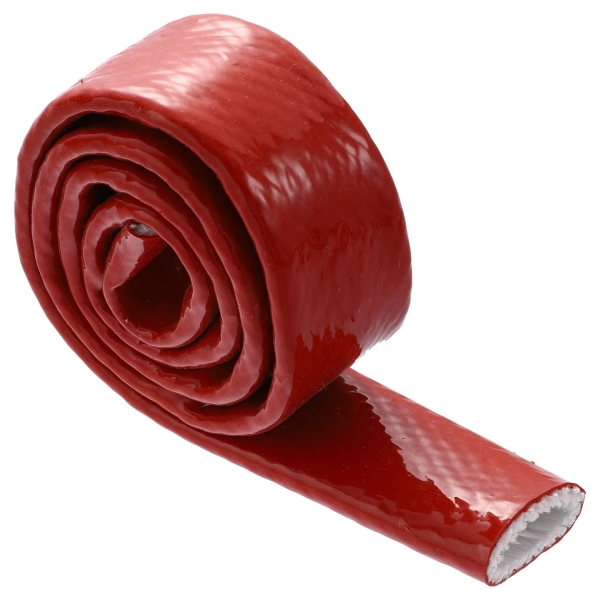

إن الـ كم حماية النار من الألياف الزجاجية المطلية بالسليكون BSTFLEX EFRSيستخدم هيكلاً من الألياف الزجاجية المجدولة تحت مطاط السيليكون ويُعرض لحماية الخراطيم والكابلات في البيئات الصناعية ذات درجات الحرارة العالية. وهو منتج يجب تقييمه مقابل التعرض المحدد، وليس مؤهلاً تلقائياً لدائرة الفرن الكاملة.

اطلب بيانات المنتج المعمول بها وأدلة الاختبار مع مدة التعرض ومعايير القبول. وحيثما يشمل الخطر تياراً مستمراً، أو معدناً متجمعاً، أو تدفقاً من الفرن، فاطلب تقييم حماية هندسي منفصل. لا تعامل كم الخرطوم كبديل للحواجز الواقية للمعدات.

حماية كابل الطاقة المبرد بالماء تبدأ بكابل سليم

يحتوي كابل الطاقة المبرد بالماء على أكثر من خرطوم مطاطي خارجي. إذ تعمل ترتيبات الموصل، والأطراف، وممر المياه معاً. يمكن أن يحد التدهور الداخلي من تدفق التبريد حتى لو بدا الخارج صالحاً للاستخدام.

قبل تحديد غطاء بديل، حدد سبب تلف الحماية الحالية. يتطلب التناثر الخارجي المحلي والسخونة الزائدة الناتجة عن تقييد تدفق المياه إجراءات تصحيحية مختلفة. إضافة كم أكثر سمكاً لن تصلح موصلاً متدهوراً، أو توصيلاً كهربائياً سيئاً، أو تقييداً في التبريد.

الحفاظ على متطلبات التبريد

اطلب من الشركة المصنعة للفرن أو الكابل مراجعة الغطاء الخارجي المقترح مقابل واجب التشغيل. حافظ على تدفق المياه المطلوب، حدود درجة الحرارة وترتيبات المراقبة. لا تضغط على الخرطوم الأساسي بغطاء صغير الحجم أو تعيد وضع دعاماته ببساطة لجعل الكم يناسبه.

العزل الخارجي يغير نقل الحرارة حول التجميع. وبالتالي، يجب التحقق من ملاءمته مع تشغيل الكابل ضمن ظروفه الكهربائية وظروف التبريد المعتمدة، بدلاً من الحكم عليه فقط من تصنيف درجة الحرارة المطبوع على ورقة بيانات الكم.

إبقاء الحماية الكهربائية منفصلة

لا تستخدم وصف مواد كم الحماية من الحرائق كتقييم للجهد لكابل الطاقة المكتمل. حافظ على عزل الخرطوم المحدد، تبااعد الأطراف والخلوصات الكهربائية. الغطاء الحراري لا يخول لمس كابل مكهرب.

اطلب من الشركة المصنعة للمعدات الموافقة على الإغلاقات وأجهزة الاحتفاظ بالقرب من توصيلات الطاقة ومكونات الحث. يجب ألا تجسر الكباسات المعدنية أو الأشرطة أو المرفقات الأخرى الخلوصات المطلوبة أو تنشئ نقطة اتصال غير مقصودة.

مراجعة التغطية عبر مسار إمالة الفرن

بالنسبة للفرن المائل، قم بإعداد رسم للمسار يوضح مواضع الكابل والخرطوم خلال الحركة المسموح بها. الصورة الفوتوغرافية الملتقطة والفرن في وضع مستقيم مفيدة، لكنها لا تصف التركيب الكامل.

تحقق من موضع انحناء القسم المغمد، أو اقترابه من الدعم، أو تغييره لاتجاهه أو مروره بجوار خط مجاور. تأكد مما إذا كان الغلاف يمكنه الانزلاق للخلف من المنطقة المحمية المطلوبة أو التجمع في طيات تتداخل مع الحركة.

قم بتضمين الأبعاد الخارجية الأكبر للغطاء النهائي عند الحوامل والموجهات. مع التركيب القابل للإزالة، تحقق من بقاء التداخل فعالاً بين المثبتات وحول الانحناءات. يجب أن يتبع الغلاف المسار المعتمد دون إجبار التجميع الأساسي أدنى نصف قطر الانحناء المسموح به.

استخدم الطريقة المعتمدة من فريق المعدات لتقييم الحركة، مع إبعاد الأفراد عن المعدات المتحركة. لا تقم بوضع أو ضبط الغلاف يدوياً بينما يكون الفرن أو آلياته المتصلة متحركة.

اختر تنسيق التركيب حول مهمة الخدمة

بالنسبة لكابل طاقة جديد أو معاد بناؤه، يمكن اعتبار الغلاف الواقي الناري الأنبوبي جزءاً من عملية تجميع الشركة المصنعة للكابل. تأكد من وقت تركيب الغلاف وما إذا كان يمكنه المرور عبر هندسة الطرفية. قطر الخرطوم وحده لا يحل هذه المسألة.

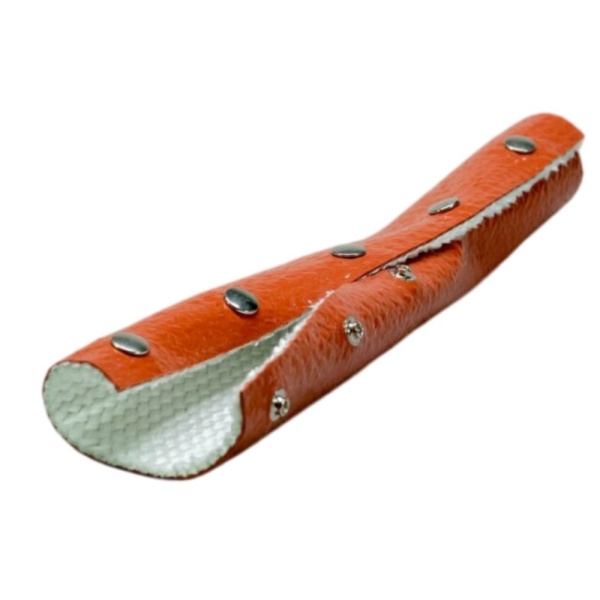

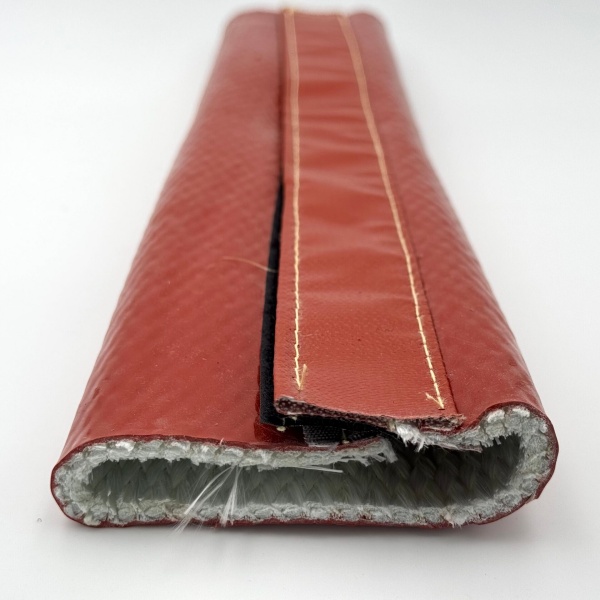

بالنسبة لاتصال حالي بدون إمكانية الوصول إلى الأطراف، يوفر غلاف حماية ناري قابل للكبس بتصميم التفاف تنسيقاً قابلًا للفتح طوليًا للتقييم. حدد القياس المغلق القابل للاستخدام، وموضع التماس، وإمكانية الوصول للفحص. تأكد من أن الإغلاق المقترح مقبول للبيئة الكهربائية والحرارية.

حيثما تمنع حافة شفة، أو فرع، أو دعامة الغلاف القياسي من تغطية المنطقة المطلوبة، أرسل الهندسة لتقييم غطاء مخصص لهذا الغرض. إن قطع فتحات في منتج قياسي يغير تغطيته ويجب ألا يتحول إلى تعديل ميداني غير موثق.

استخدم جدول أحجام أغطية الحماية من الحريق ودليل الخلوص للتجهيزات لنقطة البداية الأبعاد. ثم اعتمد تكوين التركيب الفعلي بدلاً من نقل حجم اسمي من فرن آخر.

خراطيم التبريد والخراطيم الهيدروليكية تحتاج إلى قرارات منفصلة

بالنسبة لخرطوم مياه التبريد، اجعل فحوصات الاتصال والكشف عن التسرب عملية. لا تقم بتغطية تسرب مشتبه به لتحسين مظهر التركيب. إن وصول الماء إلى المعدن المنصهر يمكن أن يتسبب في حدوث انفجار؛ الغلاف الخارجي ليس نظاماً لاحتواء التسرب.

بالنسبة للخطوط الهيدروليكية القريبة من الفرن، يوفر غلاف الحماية الناري للخرطوم الهيدروليكي BSTFLEX نقطة بداية للمنتج توفر حماية حرارية خارجية. راجع السائل الفعلي، وحدود الخرطوم، ومسار التمديد، وظروف الاحتكاك بشكل منفصل. الغلاف المضاف لا يزيد من تصنيف ضغط الخرطوم أو يوفر تقييداً مؤهلاً لانفجار الخرطوم.

سجل الغطاء المختختار مقابل الدائرة الصحيحة. الغلاف الاحتياطي المعتمد لخط هيدروليكي يجب ألا يتم تركيبه تلقائياً على كابل كهربائي مبرد بالماء لمجرد أن الأبعاد تتطابق مصادفة.

اجعل المنطقة المحمية قابلة للفحص

حدد كيف سيقوم الفنيون بفحص الخرطوم أو الكابل أسفل الغطاء. حدد الأقسام التي تحتاج إلى الفتح، ومناطق الأطراف التي تحتاج إلى الوصول، والملصقات التي يجب أن تظل مقروءة. بالنسبة للغطاء المقطعي، حدد تغطية الوصلة بدلاً من ترك القائمين بالتركيب يختارون التداخل.

أثناء الفحص المعتمد، افحص كلاً من الغلاف والتجميع الأساسي. ابحث عن التغطية المزاحة، أو الطلاء التالف، أو النسيج المكشوف، أو الإغلاقات الفاشلة، أو الاحتكاك المحلي. اجعل الأخصائي المناسب يقيّم التسرب أو التشوه أو الضرر الكهربائي أو التسخين غير الطبيعي.

الغلاف الذي لا يزال قابلاً للربط بعد حدث تناثر ليس بالضرورة صالحاً لإعادة الاستخدام. طبق معايير الفحص والاستبدال المتفق عليها، بما في ذلك أي متطلبات استبدال تعتمد على الأحداث. احتفظ بسجل لموقع الضرر؛ فالضرر المتكرر في نقطة واحدة يستوجب مراجعة مسار أو الحاجز، وليس فقط استبدال الغلاف المتكرر.

خطط التركيب ضمن إجراء إيقاف تشغيل الفرن

قم بتركيب أو إزالة الحماية فقط بعد وصول الفرن إلى الحالة التي تتطلبها إجراءات الصيانة الخاصة به. لا تقم بأي أعمال يدوية على الغلاف أثناء احتواء المعدات على معدن منصهر أو بينما تبقى المخاطر الكهربائية أو الميكانيكية ذات الصلة غير متحكم بها.

اتبع تسلسل الإيقاف والتبريد المقرّر، بما في ذلك الاستمرار في التبريد متى ما لزم الأمر. إيقاف تشغيل طاقة الصهر لا يُعد إذناً لمقاطعة التبريد. يجب على الأفراد المؤهلين إنشاء والتحقق من حالة عزل الطاقة المحددة قبل بدء العمل.

لا تتجاوز التدفق أو الحرارة أو الأعطال الأرضية أو أنظمة الأمان الأخرى لتنفيذ تجربة الغلاف. يجب أن يبقى تقييم ملاءمة المنتج ضمن ترتيبات التشغيل والصيانة الآمنة الخاصة بالشركة المصنعة للمعدات.

ما الذي يجب أن ترسله المسابك لمراجعة الأغلفة الواقية

مخطط المسار المحدد أفضل من الاستفسار الذي يذكر فقط سعة الفرن وقطر الغلاف. قم بتضمين معلومات التطبيق التالية مع الكميات المطلوبة.

بالنسبة لمشروع الاستبدال، يُرجى تضمين صور فوتوغرافية للغطاء السابق ونمط تلفه. أما بالنسبة لتركيب جديد، فيُرجى تقديم تفاصيل التركيب والتغطية المقترحة قبل الموافقة على أطوال الإنتاج.

أسئلة حول أكمام الحماية من الحريق لفرن الحث

هل يمكن للأكمام العازلة من الألياف الزجاجية العادية أن تحل محل الأكمام الواقية من الحريق المغطاة بالسليكون؟

لا تفترض التكافؤ. تُعد الطبقة العازلة وإنشاء الجدار النهائي جزءاً من التصميم الوقائي. طابق المنتج المحدد مع متطلبات الحرارة، والرذاذ، وظروف التركيب بدلاً من مقارنة محتوى الألياف الزجاجية وحدها.

هل سيعمل غلاف الحماية من الحريق على تصحيح ارتفاع درجة الحرارة في كابل طاقة مبرد بالماء؟

لا. يمكن اعتباره للتعرض للحرارة الخارجية، ولكنه لا يعالج التبريد غير الكافي أو العطل الكهربائي الداخلي. حدد سبب ارتفاع الحرارة قبل اختيار الغطاء الخارجي أو تغييره.

هل غلاف فرن الحث متبادل مع غطاء كابل فرن القوس الكهربائي (EAF)؟

ليس بناءً على اسم المنتج أو القطر وحده. قارن الحمل الكهربائي، وبناء الكابل، والحركة، والتعرض، وتصميم الغطاء المطلوب. الغلاف الأنبوبي القياسي لا يعادل تلقائياً غطاء كابل الفرن المصمم خصيصاً متعدد الطبقات.

اطلب عينات أغلفة الحماية من الحرائق لمعدات صهر الحث الخاصة بك

توفر BSTFLEX أغلفة حماية من الحرائق مصنوعة من الألياف الزجاجية المطلية بالسيليكون لحماية الخراطيم والكابلات الخارجية، مع توفر خيارات خاصة للسمك والطول والتعبئة للمراجعة. بالنسبة لمشاريع الصهر بالحث، يجب مطابقة الغلاف المقترح مع تجميع الكابل أو الخرطوم الفعلي.

أرسل تحديد الدائرة، ورسم المسار، والأبعاد الخارجية، وتفاصيل التعرض والكمية. وضح ما إذا كانت المتطلبات عبارة عن غلاف أنبوبي لكابل جديد أو غطاء قابل للفتح لتثبيت موجود.

اطلب بيانات المنتج أو العينات أو عرض سعر لغلاف الحماية من الحرائق للمسابك. قم تضمين متطلبات الشركة المصنعة للعدّة حتى يمكن تقييم الحماية الخارجية دون تغيير التصميم الكهربائي أو المبرد أو الهيدروليكي المعتمد.
