وصلات التمدد القماشية ذات الحزام مقابل ذات الشفة: اختيار شكل الوصلة

وصلات التمدد القماشية من النوع الحزامي والنوع ذي الشفاه تستخدم طرقًا مختلفة لربط العنصر المرن بقمائن مجاري الهواء الصناعية. وهذا الاختلاف يؤثر على ما هو أكثر من مجرد المظهر. إذ يمكن لملف اتصال الربط أن يؤثر على الحركة المتاحة، ومساحة التركيب، وتصميم الإطار، وترتيب البطانة، وأعمال الاستبدال، والطريقة التي يُثبت بها الحزام المرن أو يُربط بها بالمسامير في مجرى الهواء المجاور.

لا يوجد أي من التكوينين أفضل بشكل تلقائي. يعتمد التصميم المناسب على واجهة مجرى الهواء الحالية، ومتطلبات الحركة، ودرجة الحرارة، والضغط، والوسط المعالج، وظروف الجسيمات، وإمكانية الوصول المتاحة للتركيب.

تقوم BSTFLEX بتصنيع وصلات تمدد قماشية غير معدنية مخصصة لأنظمة مجاري الهواء الصناعية الدائرية والمستطيلة والخاصة. يوضح هذا الدليل الفروق العملية بين التكوين الحزامي والتكوين ذي الشفاه والمعلومات التي ينبغي للمشترين تقديمها قبل اختيار أي من التصميمين.

مقارنة سريعة: النوع الحزامي مقابل النوع ذي الشفاه

هذا الجدول عبارة عن نظرة عامة للاختيار، وليس قاعدة تصميم عالمية. يجب تحديد الهندسة النهائية والأداء بناءً على ظروف المشروع الفعلية.

ما هي وصلة التمدد القماشية من النوع الحزامي؟

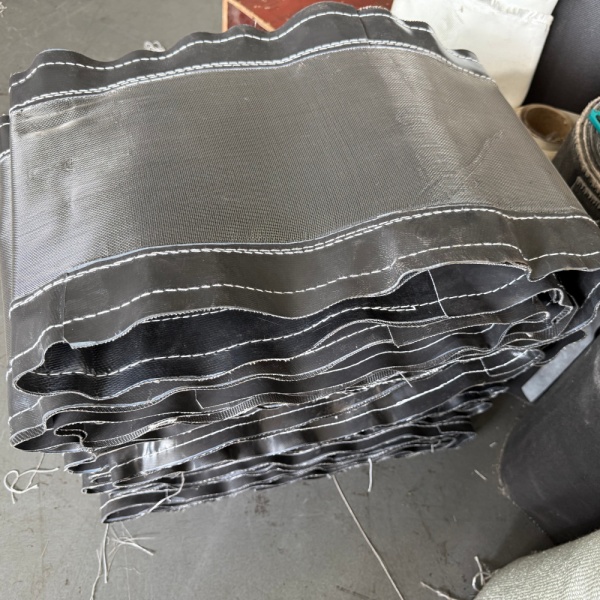

في وصلة التمدد القماشية من النوع الحزامي، يُصنع العنصر المرن عمومًا كحزام مسطح ويُربط حول إطارات معدنية مصممة لغرض معين. وتعمل قضبان التثبيت أو أدوات التثبيت أو أي طريقة تثبيت معتمدة أخرى على تثبيت الحزام بالإطار.

يمتد الحزام المرن عبر المساحة بين مناطق التثبيت ويتشوه مع تحرك مجاري الهواء المجاورة بالنسبة لبعضها البعض.

يمكن استخدام الترتيب الحزامي مع:

• مجاري الهواء الدائرية
• مجاري الهواء المستطيلة
• مجاري الهواء المربعة
• أنظمة العادم الصناعية الكبيرة
• مجاري الهواء الساخن
• أنظمة غازات المداخن
• وصلات مدخل ومخرج المروحة

ميزتها الرئيسية ليست ببساطة أن القماش مسطح. يمنح إطار التثبيت المنفصل مصمم وصلات التمدد مرونة لتحديد موضع الحزام، ومنطقة الحركة المتاحة، والمسافة من غاز العملية.

لماذا تراجع الإطار مهم

في مجرى هواء ذي درجة حرارة عالية، قد يكون وضع العنصر المرن بعيداً عن تدفق الغاز المباشر مفيداً. يمكن لإطار من نوع الحزام إنشاء تراجع بين مسار الغاز والحزام المرن.

يمكن لهذه المساحة استيعاب مكونات مثل:

• بطانات التدفق الداخلية
• العزل الحراري
• وسائد العزل
• حواجز التراكم
• حماية الجانب الساخن

التراجع نفسه لا يضمن الحماية من الحرارة. لا يزال يتعين تقييم درجة حرارة الغاز، وهندسة البطانة، وبنية العزل، ومواد الحزام معاً.

للتطبيقات الحرارية المتطلبة، راجع دليلنا حول وصلات التمدد القماشية ذات درجات الحرارة العالية.

ما هي وصلة التمدد القماشية ذات الحواف؟

في وصلة تمدد قماشية ذات حواف، يدمج العنصر المرن حواف أو سيقان على شكل شفة تشكل جزءاً من الاتصال بالمجرى المجاور أو الهيكل الداعم.

يشير بعض المصنعين إلى إصدارات معينة على أنها:

• النوع ذو الشفة
• على شكل حرف U
• النوع ذو الشفة المدمجة

هذه المصطلحات مترابطة ولكن لا ينبغي اعتبارها متطابقة تلقائياً لدى كل مُصنِّع. يجب أن يحدد رسم المشروع الهندسي الشكل الفعلي بدلاً من الاعتماد فقط على اسم التكوين.

يمكن أن يكون التكوين ذو الشفة مفيداً عندما يكون النظام الحالي مصمماً بالفعل حول توصيلة من شفة إلى شفة، أو عندما لا تكون مساحة التركيب المتاحة مناسبة لإطار حزام خارجي كبير.

لا تختار بناءً على المساحة المتاحة وحدها

قد يكون مغرياً اختيار البناء ذي الشفة كلما كانت فجوة التركيب قصيرة. قد يكون هذا النهج مضللاً.

يجب أن يستوعب الشكل المر,ن المطلوب أيضاً ما يلي:

• الضغط المحوري
• المد المحوري
• الحركة الجانبية
• الحركة الزاوية
• الحركة المركبة
• التشوه المرتبط بالضغط
• الدورات الحرارية المتكررة

التوصيلة المدمجة التي لا توفر ما يكفي من المواد المرنة للحركة المطلوبة لا تتحسن ببساطة لمجرد أنها تتناسب بين الشفاه الحالية.

نوع الحزام لا يعني الحزام فقط

يمكن توريد الوصلة من نوع الحزام بنطاقات مختلفة.

اعتماداً على المشروع، قد يشمل التوريد المطلوبة ما يلي:

• حزام مرن فقط
• حزام مرن مع مكونات العزل
• حزام مع حاجز تراكم
• حزام بطانة داخلية
• هيكل معدني كامل وتجميعة مرنة
• وحدة وصلة تمدد مجمعة مسبقًا

هذا التمييز مهم بشكل خاص لمشاريع الاستبدال.

إذا ظلت الهياكل المعدنية الحالية مناسبة، فقد يحتاج العملاء فقط إلى حزام مرن بديل. أما إذا كانت الهياكل أو البطانات أو أسطح التثبيت تالفة، فإن استبدال القماش بمفرده قد لا يستعيد الهندسة أو الأداء المطلوبين.

بالنسبة للتركيبات الحالية، استخدم دليل قياس وصلات التمدد القماشية البديلة قبل إعداد طلب تقديم العروض (RFQ).

النوع ذو الشفة لا يعني وجود شفة قياسية

لا ينبغي تفسير عبارة "وصلة تمدد ذات شفة" على أنها تعني أن كل وصلة تستخدم شفة أنابيب قياسية.

غالبًا ما تتصل وصلات التمدد القماشية الصناعية بمجاري هواء مصنعة كبيرة. ويمكن أن تكون وصلتها مستطيلة أو دائرية أو مربعة أو مخصصة حسب المشروع.

يجب أن يحدد الرسم ما يلي:

• أبعاد فتحة مجرى الهواء
• عرض الشفة
• سُمك الشفة حيثما كان ذلك مناسبًا
• قطر الثقب
• المسافة بين ثقوب المسامير
• بناء الزوايا
• مسافة الاتصال
• أبعاد المقطع المرن

بالنسبة للأنظمة المستطيلة الكبيرة، تستحق زاوية المقطع وسلوك الجانب الطويل اهتماماً خاصاً. انظر وصلات التمدد القماشية المستطيلة لمجاري الهواء الصناعية للحصول على إرشادات إضافية للأبعاد.

الحركة عادة ما تكون أهم من اسم التكوين

يجب ألا يحدد المشتري فقط:

"نوع الحزام المطلوب"

أو:

"النوع ذو الشفة المطلوب."

تحتاج الشركة المصنعة أيضاً إلى متطلبات الحركة الفعلية.

ينبغي تصميم المقطع المرن حول غلاف الحركة هذا. لا يمكن لأسماء التكوينات وحدها تحديد سعة الحركة.

يمكن لدرجة الحرارة أن تغير البنية المفضلة

يمكن لدرجة حرارة الغاز العالية أن تجعل العلاقة بين الحزام المرن ومسار الغاز ذات أهمية خاصة.

يمكن لتصميم النوع الحزامي أن يوفر مساحة لـ:

• إزاحة للخلف عن تدفق الغاز المباشر
• عزل داخلي
• منسوجات السطح الساخن
• بطانات التدفق
• مكونات التحكم في التراكم

يمكن أن يجعل هذا الترتيبات ذات النوع الحزامي مفيدة في العديد من أنظمة مجاري الهواء عالية الحرارة.

ومع ذلك، سيكون من غير الصحيح استنتاج أن كل وصلة تمدد عالية الحرارة يجب أن تكون من النوع الحزامي. يمكن للتصميم ذي الحواف المصمم بشكل صحيح أن يكون مناسبًا أيضًا عندما تتوافق مواده ومقطعه وحمايته الحرارية مع خدمة التشغيل.

قد تجمع حزمة المواد الصحيحة بين الألياف الزجاجية، والألياف الزجاجية المغطاة، والمواد القائمة على PTFE، والمنسوجات السيليكية، والعزل. انظر دليلنا لـ مواد وصلات التمدد القماشية لمعرفة دور كل طبقة.

قد تفضل الأتربة والتآكل موقع الحزام المحمي

لا يحدد الغاز المحمل بالأتربة تلقائيًا البناء الحزامي أو ذو الحواف، ولكنه يمكن أن يؤثر على البنية المحيطة بالعنصر المرن.

حيث يمكن للجسيمات أن تصطدم بالحزام مباشرة، قد يتطلب النظام بطانة تدفق. وحيث يمكن للمواد الصلبة أن تدخل تجويف الوصلة وتقيد الحركة، يمكن أيضًا النظر في حاجز تراكم.

تؤدي هذه المكونات وظائف مختلفة.

بطانة التدفق: تحمي العنصر المرن من تدفق الغاز المباشر وتأثير الجسيمات.

حاجز التراكم: يساعد في الحد من دخول أو تراكم المواد الصلبة داخل تجويف وصلة التمدد.

يجب على المصمم الاستمرار في توفير خلوص كافٍ للحركة المحددة بالكامل.

مراعاة الضغط الموجب والسالب

يتغير شكل العنصر المرن تحت الضغط. هذا مهم بشكل خاص في وصلات التمدد القماشية الكبيرة.

تحت الضغط السالب، قد ينجذب الحزام نحو الجزء الداخلي لمجرى الهواء. وتحت الضغط الموجب، يتم تحميل العنصر المرن في الاتجاه المعاكس.

عند المقارنة بين التصميم الحزامي والتصميم ذي الحواف، يرجى تقديم:

• ضغط التشغيل العادي
• ضغط التصميم
• الإشارة الموجبة أو السالبة
• وحدات الضغط
• نبضات الضغط المعروفة

إذا كانت وصلة التمدد قريبة من مروحة أو خافق ضغط، فيجب أيضًا تحديد تقلبات الضغط المتكررة.

نوع السيور يمكن أن يُبسط استبدال السيور في المستقبل

أحد الأسباب التي تجعل بناء نوع السيور جذاباً في تطبيقات الصيانة هو أن السير المرن قد يكون قابلاً للاستبدال بشكل منفصل عن الإطارات المعدنية المُثبتة.

تكون هذه ميزة فقط عندما:

• تظل الإطارات مناسبة هيكلياً
• تظل أسطح التثبيت قابلة للاستخدام
• يظل البطانة في وضعها الصحيح
• تظل الهندسة الأصلية مناسبة
• لم تتغير ظروف التشغيل بما يتجاوز المواصفات الأصلية

لذلك، يجب أن يؤدي تلف السير إلى فحص المجموعة الكاملة قبل تقديم طلب تكرار.

انظر أسباب تلف وصلات التمدد القماشية، وفحصها والوقاية منها عندما تتمزق وصلة حالية، أو ترتفع حرارتها بشكل مفرط، أو تسرب، أو تتعرض لأضرار متكررة.

الحزام المفتوح أو الحزام المصلد (المغلق) قراران منفصلان

يرتبط ملف التوصيل وشكل التسليم ببعضهما، ولكنهما ليسا السؤال نفسه.

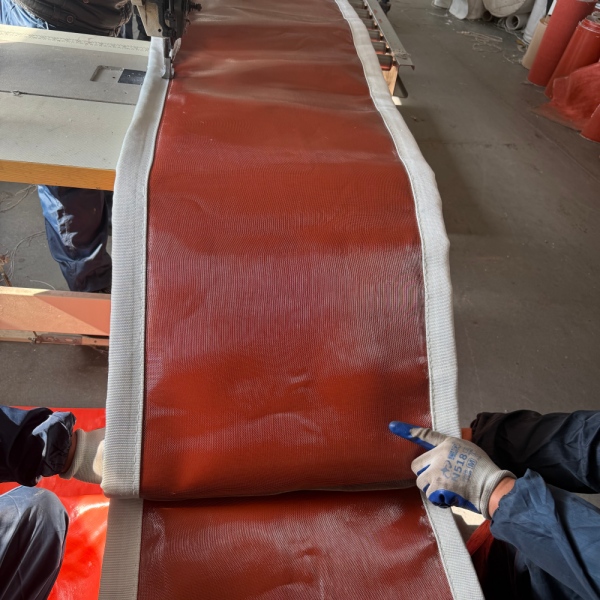

يمكن توريد عنصر القماش من نوع الحزام على النحو التالي:

• حزام مغلق أو مصلد
• حزام مفتوح مُعدّ لإغلاق معتمد في الموقع
• جزء من وصلة تمدد كاملة مسبقة التجميع

يعتمد الخيار الصحيح على سهولة الوصول للتركيب وطريقة التوصيل المعتمدة.

على سبيل المثال، قد يكون من الصعب تركيب حزام مصلد (مغلق) حول مجرى قائم عندما لا يمكن فصل أي من طرفيه. وقد يحل الحزام المفتوح مشكلة الوصول، ولكن يجب أن يكون إغلاقه في الموقع متوافقاً مع الهيكل المختار.

يجب تحديد هذا الموضوع بشكل مستقل عن الاختيار بين المقاطع ذات الحزام والمقاطع ذات الحواف.

ماذا عن وصلات التمدد المصنوعة من الأنسجة من نوع التركيبة؟

تجمع بعض أنظمة وصلات التمدد المصنوعة من الأنسجة بين خصائص تكوينات الحزام وتكوينات الحواف.

يمكن أن يكون تصميم التركيبة مفيدًا عندما تكون واجهتا مجرى الهواء مختلفتين أو عندما تتطلب هندسة المشروع مقاطع ربط مختلفة على الجانبين المتقابلين للélément المرن.

لا تفترض أن تكوين التركيبة هو حل شامل للتركيبات الصعبة. لا يزال المصنع بحاجة إلى نفس المدخلات الهندسية: الأبعاد، والحركة، ودرجة الحرارة، والضغط، والوسيط، وهندسة التركيب.

تركيب جديد مقابل مشروع استبدال

لنظام مجرى هواء جديد

يمكن تنسيق تكوين وصلة التمدد مع تصميم مجرى الهواء قبل التصنيع. يتيح ذلك للمصمم تقييم ما يلي:

• الارتداد المطلوب للإطار
• المساحة المتاحة من الوجه إلى الوجه
• ترتيب البطانة
• عرض الحزام المرن
• إمكانية الوصول للتجميع
• استبدال الحزام مستقبلاً

في هذه الحالة، يمكن أن تكون إدراج نوع الحزام أو النوع المجنح جزءاً من تصميم النظام الأصلي.

للاستبدال

قد تؤثر الواجهة الحالية بشكل كبير على ملف تعريف الاستبدال.

قبل التغيير من نوع الشفة إلى النوع الحزامي، أو من النوع الحزامي إلى نوع الشفة، قم بتقييم ما إذا كان التعديل يؤثر على:

• الأبعاد الكلية للتركيب
• الحركة المطلوبة
• هندسة الإطار المعدني
• ال بطانة الحالية
• أحمال دعم مجاري الهواء
• إمكانية الوصول للصيانة
• نطاق التصنيع في الموقع

يجب ألا يغير مشروع الاستبدال التكوين لمجرد أن التصميم يبدو أسهل في التصنيع.

الأسئلة التي يجب أن يطرحها المشترون قبل الاختيار

استخدم الأسئلة التالية أثناء مراجعة المواصفات:

1. ما هي هندسة الاتصال الموجودة بالفعل؟
2. هل هذا تركيب جديد أم استبدال؟
3. ما مقدار الحركة المحورية والجانبية والزاوية المطلوبة؟
4. ما هي مساحة الوجه لوجه المتاحة؟
5. هل يحتاج الحزام المرن إلى أن يتم إرجاعه للوراء بعيداً عن تدفق الغاز؟
6. هل البطانة الداخلية مطلوبة؟
7. هل العزل مطلوب؟
8. هل يوجد غبار أو جزيئات كاشطة؟
9. هل سيحتاج الحزام إلى الاستبدال دون إزالة الإطارات المعدنية؟
10. هل يمكن تثبيت عنصر مغلق الحلقة فعلياً؟
11. هل سيكون الإغلاق الميداني المعتمد مطلوباً؟
12. هل وصلات المدخل والمخرج متطابقة؟

هذه الإجابات أكثر فائدة للشركة المصنعة لفاصل التمدد من اختيار التكوين بناءً على المظهر وحده.

بيانات طلب عرض الأسعار لنوع الحزام أو فواصل التمدد القماشية ذات الحواف

أي تكوين يجب عليك اختياره؟

اختر ملف تعريف التوصيل من التصميم الكامل لمجرى الهواء، وليس من اسم المنتج.

قد يُفضل استخدام وصلة التمدد القماشية من النوع الحزامي عندما يستفيد المشروع من إطار تثبيت منفصل، أو إزاحة الحزام، أو هيكل حراري متعدد الطبقات، أو ملحقات داخلية، أو استبدال الحزام بسهولة في المستقبل.

قد يكون التكوين ذو الحواف مناسبًا عندما واجهة مجرى الهواء الحالية تستخدم ملف تعريف حافة مدمجًا، أو عندما تكون مساحة التركيب محدودة، أو عندما يمكن استيعاب الحركة الهندسيّة المصممة بفعالية من خلال هذا الشكل الهندسي.

يمكن النظر في استخدام تكوين مدمج عندما تختلف الواجهتان أو متطلبات التركيب.

لا تحل أي من هذه البيانات محل المراجعة الهندسية. لا يزال يتعين تقييم درجة الحرارة، والضغط، والحركة، وهيكل المواد، وإمكانية الوصول للتركيب لكل مشروع على حدة.

وصلات تمدد قماشية مخصصة ذات حواف ومن النوع الحزامي

تدعم BSTFLEX الإنتاج القائم على الرسومات لوصلات التمدد القماشية المخصصة لأنظمة مجاري الهواء الصناعية. وبصفتنا شركًا مصنعة لوصلات التمدد القماشية، يمكننا تقييم التكوينات ذات الحواف، والنوع الحزامي، والتكوينات الخاصة بالمشروع وفقًا للأبعاد ومتطلبات التشغيل الموردة.

بالنسبة لمشروع جديد، أرسل رسم مجرى الهواء، وظروف المعالجة، والحركة المطلوبة. بالنسبة للاستبدال، يرجى أيضًا تقديم الصور الفوتوغرافية، وترتيب وصلة التمدد الحالي، ومعلومات حول المكونات المعدنية المتوقع بقاؤها في الخدمة.

راجع صفحة منتج وصلة التمدد القماشية المخصصة الخاصة بنا للحصول على معلومات إضافية حول التكوين والمواد.
