غلاف ألياف الكربون ثنائي المحور مقابل أحادي الاتجاه: ما هو اتجاه الألياف الذي يحتاجه تصميمك؟

قد يبدو الغلافان متشابهين قبل وضع الراتنج، لكنهما يتصرفان بشكل مختلف تماماً بعد المعالجة. السؤال هو أين تمتد ألياف الكربون الرئيسية. في الضفيرة ثنائية المحور، تتقاطع الألياف حول الأنبوب في اتجاهين قطريين. في الغلاف أحادي الاتجاه، تمتد ألياف الكربون الرئيسية على طول الجزء. قد توجد بعض خيوط التثبيت الصغيرة للحفاظ على تماسك الغلاف أحادي الاتجاه، ولكن لا ينبغي الخلط بينها وبين الألياف المحورية الحاملة للحمل.

ابدأ بحالة الحمل

إذا كان جدول الرقائق يتطلب أليافاً قطرية، فقد يضع الغلاف ثنائي المحور ذلك التعزيز حول المحيط دون الحاجة إلى درزة طولية كما في القطع المسطحة. إذا كان الجدول يتطلب أليافاً على طول الجزء بشكل أساسي، فإن الغلاف المحوري يعد مادة أولية مختلفة. لا يوفر أي من الهيكلين تلقائياً كل اتجاه ألياف يحتاجه العمود أو الأنبوب النهائي. قد يجمع المصممون بين الطبقات والتوجهات والمواد لتلبية مواصفات الجزء.

كلمتا 'أقوى' و'أضعف' ليستا اختصاراً مفيداً هنا. فالصلابة والسلوك الالتوائي والخصائص الأخرى تعتمد على الرقائق المحددة وإعداد الاختبار. الراتنج، ومحتوى الألياف، والهندسة، والعملية، وتوجه الألياف كلها أمور مهمة. اسأل عن البنية أولاً، ثم تحقق من التراص المقترح على الجزء النهائي.

تحقق مما يحدث عند الاستدقاق

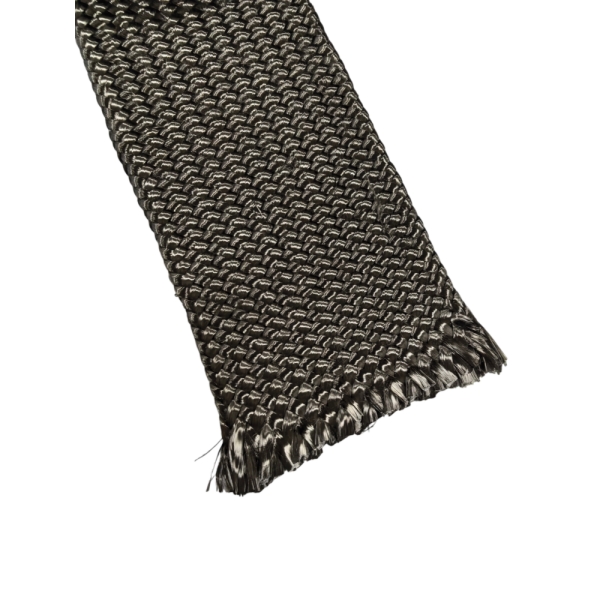

تفتح الضفيرة ثنائية المحور عند دفعها معاً طولياً. تغيير قطرها المثبت يغير أيضاً طولها وزاوية الألياف المحلية. بالنسبة للقالب المستدق، افحص التغطية عند الطرفين الكبير والصغير بدلاً من افتراض أن الزاوية المطبوعة للغلاف غير المثبت تظل ثابتة طوال الوقت.

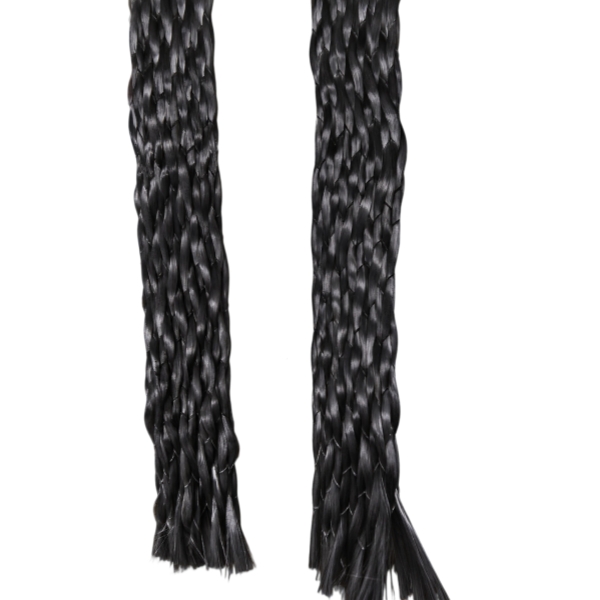

للغلاف أحادي الاتجاه وظيفة مختلفة: الحفاظ على أليافها الرئيسية محاذية تقريباً على طول المحور بينما تتوافق مع الشكل. يختلف الهيكل وخيوط التثبيت حسب المورد. اسأل عن كيفية استيعاب المنتج المحدد لتغيرات القطر، وكيفية توزيع الألياف المحورية، وما إذا كانت خيوط المعالجة متوافقة مع العملية المخطط لها.

أسئلة لمراجعة الرسم

• ما هي حالات الحمل وتوجهات الألياف التي يحددها جدول الرقائق؟
• ما هي أصغر وأكبر أقطار خارجية سيستقر عليها الغلاف؟
• هل توجد انحناءات أو أكتاف أو تجهيزات يجب أن يمر الغلاف من خلالها أثناء التركيب؟
• ما هو الراتنج وطريقة التشريب والأبعاد النهائية المعالجة التي سيتم استخدامها؟
• هل يلزم وجود عدة طبقات أو مزيج من التعزيز المحوري والقطري؟

صفحة BSTFLEX الخاصة بـ المنتج ثنائي المحورتدرج نماذج الكتالوج الحالية. بالنسبة للتعزيز المحوري، اطلب تفاصيل المنتج أحادي الاتجاه المخصص وقارن بين كلا الهيكلين على قالب عينة قبل الموافقة على تصميم الإنتاج.
