أكمام الخراطيم المظفرة من الألياف الزجاجية: التمدد، التغطية والتشطيب النهائي للأطراف المقصوصة

قد يبدو غلاف الخرطوم المضفور المصنوع من الألياف الزجاجية بسيطاً في عرض السعر: اختر قطراً، واجعل الطول مناسباً، ثم قم بانزلاقه فوق الخرطوم. ومع ذلك، في الإنتاج، تعتبر هندسة الضفيرة مهمة. فعندما تتوسع الضفيرة الأنبوبية لتمر فوق خرطوم أكبر، أو انحناء، أو تركيبة، فإن طولها المثبت وتغطيتها السطحية يمكن أن يتغيرا.

لذلك، بالنسبة لمشتري المعدات الأصلية (OEM)، يجب تحديد غلاف الألياف الزجاجية المضفور وفقاً للمقاس النهائي والتغطية المثبتة - وليس بناءً على القطر الاسمي وحده.كما يجب الاتفاق على طريقة القص ومعالجة الأطراف قبل إرسال القطع المقصوصة مسبقاً إلى الإنتاج.

إن منتج BSTFLEX Fiberglass Braided Hose Sleeveمخصص للحماية من التآكل الميكانيكي وتوفير عازل حراري أساسي حول الخراطيم، والأنابيب، وتجميعات الكابلات. يركز هذا الدليل على ثلاثة أسئلة شراء عملية: مقدار التوسع الذي تحتاجه الضفيرة، ومقدار الطول المثبت المطلوب، وكيفية التحكم في الأطراف المقصوصة.

لماذا يرتبط قطر الغلاف المضفور وطوله ببعضهما البعض

تتكون الضفيرة الأنبوبية من خيوط تتقاطع بزاوية معينة. فعند دفع الغلاف فوق قطر أكبر، تنفتح الضفيرة شعاعياً وتتغير زاوية الخيوط. وهذا يتيح للغلاف التكيف مع الانحناءات والأقسام غير المنتظمة، ولكنه يمكن أيضاً أن يقصر الغلاف في الاتجاه المحوري.

إن مقدار التقصير ليس نسبة مئوية واحدة عامة. فهو يعتمد على بناء الضفيرة المحدد، والقطر في الحالة المسترخية، وقطر الخرطوم، وشكل التركيبة، ومدى قرب استخدام الغلاف من حد توسعه. ولهذا السبب، لا ينبغي افتراض أن طول القص في الحالة المسترخية يساوي تلقائياً طول الحماية النهائي على الخرطوم.

بالنسبة لتجميعات المعدات الأصلية المتكررة، قم اختبار الغلاف المقترح على الخرطوم الفعلي أو على تجهيزة ممثلة. وسجل كلاً من طول القص في الحالة المسترخية والتغطية المثبتة بعد تركيب الغلاف على التجميع المعتمد.

قم بقياس أكبر بُعد للمرور من خلاله

ابدأ بالقطر الخارجي للخرطوم النهائي، ولكن لا تتوقف عند ذلك. إذا تم تركيب الغلاف بعد ربط التجهيزات، فقد تحدد الوصلة الأكبر، أو الطوق المعدني، أو الموصل، أو نقطة الانتقال في مسار التركيب الحد الأدنى للتوسع القابل للاستخدام.

قد تكون الكميم قادرة ماديًا على المرور فوق وصلة كبيرة ولكنها تظل خيارًا إنتاجيًا ضعيفًا إذا كان عليها العمل بالقرب من حد تمددها الأقصى لبطول الخرطوم بالكامل. يمكن للتمدد المفرط أن يفتح الجديلة، ويقلل من تغطية النسيج، ويزيد الفارق بين الطول في حالة الاسترخاء والطول بعد التركيب.

افصل بين "يمكن أن يمر فوق الوصلة" و "يلائم جسم الخرطوم"

يلزم إجراء فحصين. الأول هو خلوص التركيب: هل يمكن للكميم أن يتمدد بدرجة كافية للمرور فوق أكبر وصلة؟ والثاني هو تلاؤم التشغيل: بعد التركيب، هل يستقر الكميم بشكل مناسب على جسم الخرطوم دون ارتخاء مفرط أو انفتاح مفرط للجديلة؟

عندما تكون الوصلة أكبر بكثير من الخرطوم، فقد لا يوفر قياس كميم اسمي واحد أفضل توازن. قم بتقييم التجميع الفعلي قبل اعتماد القياس. إذا كانت هناك حاجة لبنية تركيب مختلفة، استخدم صفحة اختيار حماية الخراطيم الهيدروليكية لمقارنة خيارات أخرى بدلاً من فرض كميم مجدول غير مناسب على التجميع.

حدد التغطية بعد التركيب، وليس طول القطع فقط

بالنسبة للقطع المقطوعة مسبقًا لمعدات التصنيع الأصلية (OEM)، يجب أن يفرق الرسم بين:

• طول القطع في حالة الاسترخاء: الطول المقاس للكميم قبل تمديده فوق التجميع.
• طول التغطية بعد التركيب: طول الخرطوم المغطى فعليًا بعد تركيب الكميم ووضعه.
• المنطقة المحمية المطلوبة: الجزء من رسم الخرطوم الذي يجب أن يظل مغطى أثناء الخدمة.

قد لا تكون هذه القيم متطابقة. إذا كان التجميع يتطلب تمدد الكميم بشكل كبير، فقد تحتاج القطعة في حالة الاسترخاء إلى أن تكون أطول من متطلب التغطية النهائي.

لا تستخدم نسبة مئوية عامة مسموح بها ما لم يتم التحقق من صحتها لبنية الكميم وقياس الخرطوم المحددين تمامًا. الطريقة الأكثر موثوقية هي تركيب عينة، وقياس النتيجة، وتسجيل طول القطع المعتمد لرقم القطعة ذاك.

تحقق من التغطية عند المنحنيات واختلافات الأقطار

الجديلة التي تبدو كثيفة على خرطوم مستقيم قد تفتح بشكل مختلف حول المنحنيات أو المقاطع الأكبر. افحص التجميع النهائي في المناطق الأكثر أهمية: المنحنيات، وصلات الخرطوم بالتجهيزات، المشابك، ون نقاط التآكل المعروفة.

للتحكم البصري وعمليات الشراء، اتفق على ما تعنيه التغطية المقبولة للمنتج. إذا كان التطبيق يحتاج إلى كثافة جديلة معينة، أو تغطية سطحية، أو مظهر تداخل، فحدد ذلك باستخدام عينة معتمدة أو مواصفات قابلة للقياس بدلاً من الاعتماد على مصطلحات مثل "جديلة ضيقة" أو "خدمة شاقة".

يجب ألا يتم اختيار الغلاف ضيقاً لدرجة أن يتسبب التثبيت في تلف غطاء الخرطوم أو تشويه الجديلة الواقية. يجب ألا يكون فضفاضاً لدرجة تجعله ينزاح بعيداً عن منطقة التآكل المستهدفة.

خطط للتحكم في الأطراف المقصوصة قبل طلب القطع مقصوصة مسبقاً

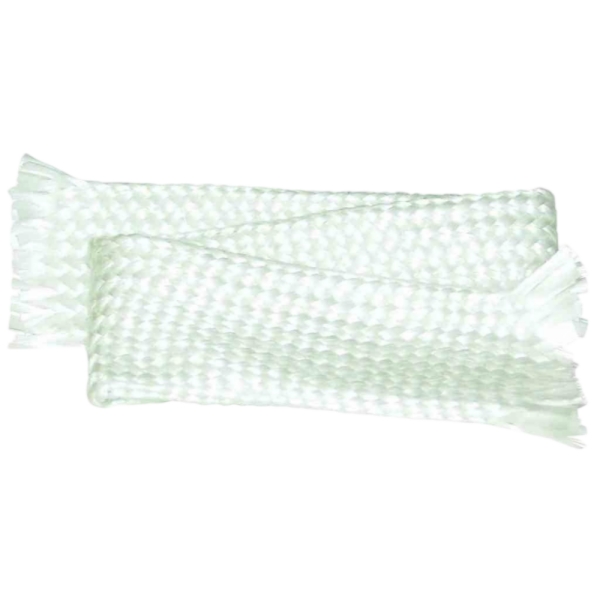

يمكن أن تتنسل جديلة الألياف الزجاجية العادية عند قصها. تعتمد كمية التنسل على الخيوط، وبنية الجديلة، وأي معالجة سطحية، وطريقة القص. بالنسبة للإنتاج المتكرر، حدد كيف سيقوم المورد بقص الأطراف والتعامل معها قبل اعتماد الدفعة الأولى.

لا تفترض أن السكين الساخنة المستخدمة لأغطية الجدائل اللدائنية الحرارية ستقوم بإحكام إغلاق الألياف الزجاجية العادية بنفس الطريقة. الألياف الزجاجية ليست مادة غلاف لدائنية حرارية. يجب أن تتطابق طريقة التحكم في الأطراف الصحيحة مع البنية الفعلية التي يتم توريدها.

اعتماداً على مواصفات المنتج وطريقة التجميع، قد يتضمن التحكم في الأطراف المقصوصة غلافاً مؤقتاً معتمداً أثناء المناولة، أو شريط تشطيب متوافقاً، أو مشبكاً ميكانيكياً، أو رابطاً أو طلاءً محددماً، أو طريقة إنهاء أخرى معتمدة. يجب ألا تتسبب المعالجة المختارة في حدوث مشكلة حرارية أو كيميائية أو تثبيت غير معتمدة.

إذا تم طلب درجة ألياف زجاجية مطلية أو معالجة، فتأكد من كيفية تأثير الطلاء على القص والمرونة وسلوك التآكل وتشطيب الأطراف. لا تنقل طريقة الأطراف المقصوصة من درجة غير مطلية إلى درجة مطلية بدون تحقق.

حدد معايير قبول القص

تخدم التغذية باللفائف والقطع المقطوعة نماذج تجميع مختلفة

يمكن أن يكون التوريد على شكل لفائف مناسبًا عندما يقوم مجمع الخراطيم بقطع عدة أطوال محليًا. في هذه الحالة، حدد طول اللفة، وما إذا كان يجب أن تكون اللفة مستمرة، وكيفية التعامل مع أي وصلات، وما هي طريقة القطع المعتمدة في موقع التجميع.

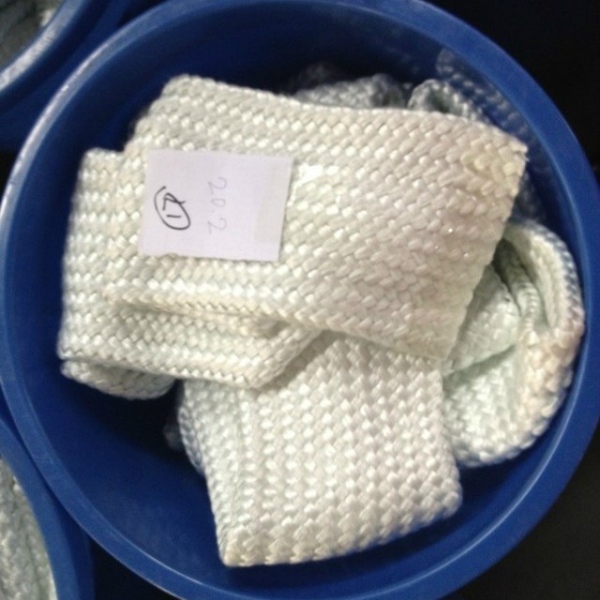

يمكن للأجزاء المقطوعة مسبقًا تقليل أعمال القطع المحلية وتحسين القابلية للتكرار لأرقام أجزاء التجميع المعتمدة. وهي تطلب تحكمًا أشد في تفاوت الطول، وحالة الأطراف، ووضع العلامات، والتغليف. بالنسبة لبرنامج خراطيم متعدد وحدة إبقاء المخزون (SKU)، يمكن أن يكون تحديد رقم الجزء أكثر أهمية من القطر الاسمي للكم وحده.

تدعم BSTFLEX التوريد بالأطوال المستمرة والقطع المخصصة لـ كم مخملي مضفر من الألياف الزجاجية. قم بتأكيد القطر المطلوب، طول القطعة، الكمية الإجمالية وشكل التعبئة مع عرض السعر.

لا تحول كمّ الألياف الزجاجية الأساسي إلى مطالبة كمّ مقاوم للحريق

الألياف الزجاجية غير قابلة للاحتراق، ولكن هذه الحقيقة وحدها لا تجعل من كل ضفيرة ألياف زجاجية غير مطلية نظاماً كاملاً للحماية من الحريق. تم وضع منتج p195 ليناسب الحماية من التآكل والتخزين المؤقت الحراري الأساسي. وينبغي عدم اختياره كبديل لغلاف مقاوم للحريق مُعتمد عندما تكون اللهب المباشر، أو حريق السوائل، أو التعرض الحراري عالي الشدة هي المتطلب الأساسي.

بالنسبة للخطوط الهيدروليكية التي تتطلب غطاء حماية مخصصاً مقاوماً للحرائق مطلياً بالسيليكون، راجع غطاء حماية الخراطيم الهيدروليكية ضد الحريق بشكل منفصل. حافظ على فصل أدلة الأداء والكلمات الرئيسية المستهدفة لعائلة المنتجات هاتين.

ما ينبغي على مشتري المعدات الأصلية (OEM) وضعه في طلب عرض الأسعار (RFQ)

من أجل عملية عينات وتقدير أسعار تتسم بالكفاءة، يرجى تقديم ما يلي:

• القطر الخارجي للخرطوم؛
• الحد الأقصى للبعد الخارجي للقطعة أو الموصل؛
• طول التغطية المثبت المطلوب؛
• طول القص المريح المطلوب، إذا تم التحقق من صحته مسبقاً؛
• متطلبات لفة مستمرة أو قطعة مقصوصة مسبقاً؛
• كمية القطع أو إجمالي الطول بالمتر؛
• ظروف درجات الحرارة العادية والقصوى؛
• المصدر الرئيسي والتآكل وحركة الخرطوم؛
• معالجة أطراف القطع المطلوبة؛
• متطلبات وضع بطاقات أرقام الأجزاء والتغليف.

عندما يكون الملاءمة غير مؤكدة، أرسل رسماً بيانيًا للخرطوم أو عينة ممثلة. يُعد فحص التركيب للقطعة الأولى أكثر موثوقية من الاختيار بناءً على القطر الاسمي للكم فقط.

تدعم BSTFLEX مراجعة التطبيقات، وتطوير العينات، ومواصفات الطلبات المكررة من خلال خدمات التصنيع حسب الطلب وخدمات OEM. قم بتسجيل مقاس الكم المعتمد، وطول القطع، والتغطية المركبة، وحالة الطرف حتى يمكن إعادة إنتاج الطلبات المستقبلية وفقاً لنفس مواصفات الشراء.

أسئلة يطرحها المشتري حول الأكمام المجدولة المصنوعة من الألياف الزجاجية القابلة للتمدد

هل يصبح الكم أقصر عندما يتمدد؟

يمكن أن يحدث ذلك. يُغير التمدد الشعاعي من هندسة الجديلة وقد يقلل من الطول المركب. يعتمد التغير الفعلي على بنية الكم والقطر الذي يتم تركيبه فوقه. تحقق من طول القطع على التجميع الحقيقي بدلاً من استخدام نسبة انكماش عالمية.

هل يجب علي اختيار الكم وفقاً للقطر الخارجي للخرطوم أم القطر الخارجي للوصلة؟

كلا البعدين مهم. يحدد القطر الخارجي للخرطوم التثبيت العادي، بينما يحدد التركيب أو الموصل الأكبر متطلبات المرور عند تركيب الغلاف من أحد الطرفين.

هل يمكن إغلاق جديلة الألياف الزجاجية العادية باستخدام سكين ساخن؟

لا تفترض ذلك. تُستخدم السكاكين الساخنة بشكل شائع لصهر الأغلفة المجدولة اللدنة حرارياً، لكن الألياف الزجاجية العادية لا تتصرف مثل المواد اللدنة حرارياً. استخدم طريقة القطع والتحكم في الطرف المعتمدة لتركيب الألياف الزجاجية الفعلي.

هل يمكن توفير الغلاف مقصوصاً مسبقاً؟

توضح صفحة منتج BSTFLEX الأطوال المستمرة والقطع المقصوصة كخيارات للتوريد. بالنسبة للطلبات المقصوصة مسبقاً، حدد سماكة الطول، وحالة الطرف، والتعريف، والتعبئة والتغليف قبل الموافقة على الإنتاج.

اطلب عينات من غلاف خرطوم الألياف الزجاجية المجدول أو احصل على عرض سعر

من أجل BSTFLEX غطاء خرطوم مضفر من الألياف الزجاجية, أرسل القطر الخارجي للخرطوم، والحد الأقصى لحجم الوصلة، والتغطية التركيبية المطلوبة، ومتطلبات القطعة المقطوعة أو اللفة، والكمية ظروف التشغيل.

اتصل بـ BSTFLEX مع الرسم أو العينة أو مواصفات الشراء الخاصة بك. إذا كان التطبيق يجمع بين التآكل، أو الوصول للتعديل التحديثي، أو التعرض للهب، أو الحماية الميكانيكية، فاستخدم صفحة اختيار حماية الخراطيم الهيدروليكية لمقارنة التركيبات المناسبة قبل الطلب.
