اختيارشريط مانع للتسرب على شكل شرغوفلا يقتصر الأمر على اختيار قطر البصلة فحسب. فقد يتصرف مانعان للتسرب لهما نفس الشكل الخارجي بشكل مختلف تمامًا عند تغيير أقمشة الغطاء واللب الداخلي والمعالجات السطحية.
بالنسبة للأفران الصناعية، والمواقد، والأفران الصناعية، والغلايات، والحجرات المُسخّنة، فإن الطريقة الأكثر فائدة لتحديد مانع التسرب ذي الشكل الشبيه بالشرغوف هي التعامل معه كمزيج هندسي من ثلاثة عناصر:الغطاء الخارجي، واللب الداخلي، والشكل النهائي.
يُحدد النسيج الخارجي جزءًا كبيرًا من قدرة الحشية على تحمل الظروف الخارجية. ويتحكم اللب في الانضغاط والاستعادة. أما أبعاد الجزء المنتفخ والذيل فتحدد كيفية ملاءمة الحشية النهائية للمعدات.
شركة بي إس تي فليكس للتصنيعأشرطة مانعة للتسرب على شكل شرغوف وأختام شرغوف مقاومة للحرارة العاليةمع أغطية مختلفة من الألياف الزجاجية والسيليكا والسيراميك والبازلت والأراميد والمنسوجات المطلية، بالإضافة إلى هياكل أساسية من الألياف والفولاذ المقاوم للصدأ والإنكونيل.
على المدىشريط مانع للتسرب على شكل شرغوفيصف هذا المصطلح مجموعة من أشكال منع التسرب المرنة بدلاً من مواصفات مادة ثابتة واحدة.
يُعدّ هذا التمييز مهمًا عند البحث عن بدائل للأختام. فوصف المنتج بأنه "شريط شرغوف" فقط لا يُبيّن للمهندس ما إذا كان الجزء المنتفخ يحتوي على حبل من الألياف الزجاجية، أو ألياف سيراميكية، أو شبكة من الفولاذ المقاوم للصدأ، أو تقوية من سبيكة إنكونيل.
ينبغي أن تحدد المواصفات المفيدة ما يلي:
الغطاء هو النسيج المكشوف المحيط بالمصباح. كما أنه يشكل عادةً الجزء المسطح الذي يُستخدم لتثبيت الحشية على الجهاز.
ينبغي اختيار مواد التغطية المختلفة وفقًا للتعرض للحرارة، والتآكل، والحرارة الإشعاعية، والتلامس الكيميائي، وظروف العملية المحيطة.

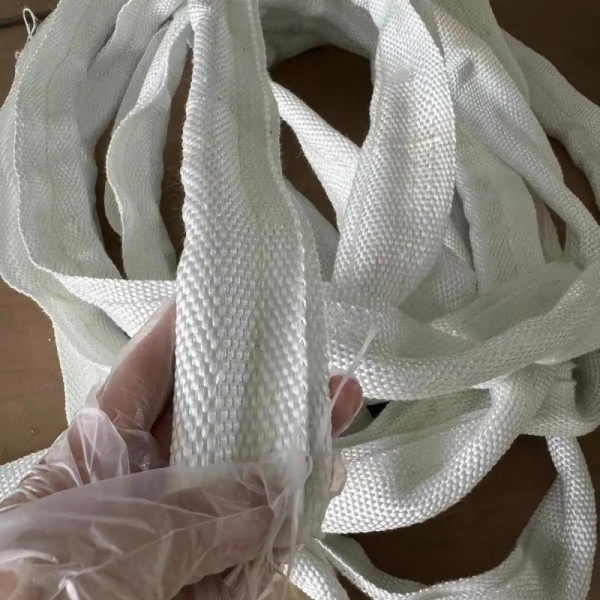

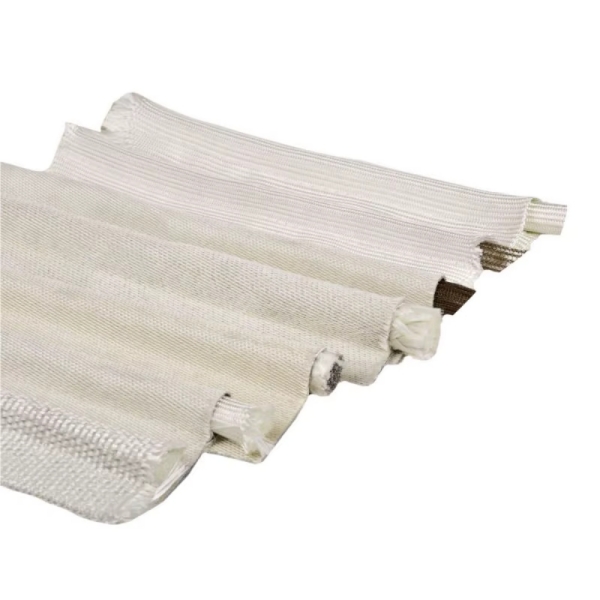

يُعدّ الألياف الزجاجية نقطة انطلاق عملية للعديد من تطبيقات العزل الحراري الصناعية. فهي توفر بنية منسوجة مرنة يمكن تشكيلها حول مواد أساسية مختلفة.
الميزة المهمة ليست فقط الألياف الزجاجية نفسها، ولكن عدد التكوينات الأساسية التي يمكن بناؤها تحتها.

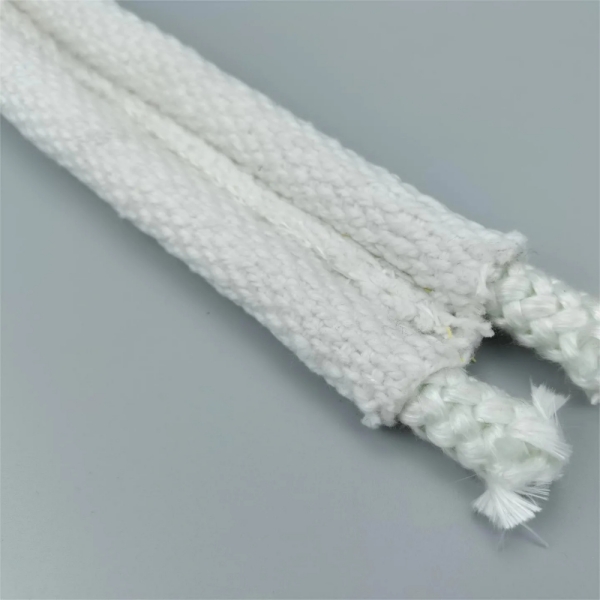

تُصنّع شركة BSTFLEX منتجاتها من الألياف الناعمة بالكامل.غطاء من الألياف الزجاجية، قلب من الألياف الزجاجية، حشية على شكل شرغوفيوفر قلب الألياف الزجاجية استجابة ضغط ناعمة نسبياً دون تقوية معدنية.

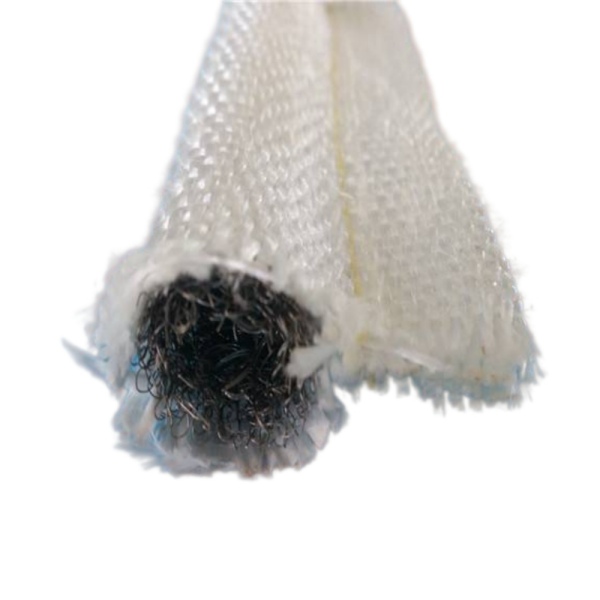

عند الحاجة إلى دعم ميكانيكي أكبر،غطاء من الألياف الزجاجية، قلب من الفولاذ المقاوم للصدأ، حشية على شكل شرغوفيجمع بين الغطاء النسيجي واللب المعدني المقوى.
بالنسبة للتطبيقات التي تتطلب انكماشًا أكبر للبصلة وقوة إغلاق أقل،غطاء من الألياف الزجاجية، حشية من الفولاذ المقاوم للصدأ ذات قلب مجوف على شكل شرغوفيوفر خاصية ضغط أخرى.

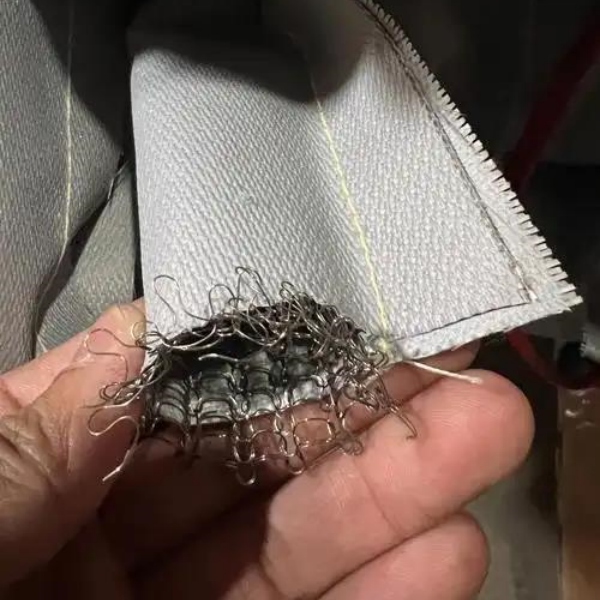

يتم النظر في استخدام قماش السيليكا عندما تتجاوز الظروف الحرارية النطاق العملي للهياكل المصنوعة من الألياف الزجاجية القياسية أو عندما تتطلب المواصفات غطاءً نسيجيًا يتحمل درجات حرارة أعلى.
يمكن إقران الغطاء بنوى مختلفة بدلاً من استخدام السيليكا تلقائيًا في جميع أنحاء الحشية.
على سبيل المثال، الـحشية شرغوف ذات قلب سيراميكي مغطى بقماش السيليكايجمع بين سطح نسيج السيليكا وقلب من ألياف السيراميك القابلة للانضغاط.
بالنسبة للتطبيقات التي تتطلب تقوية داخلية معدنية،حشية شرغوف مقاومة للحرارة العالية مع غطاء من قماش السيليكا وقلب من الإنكونيليستخدم نهجًا هندسيًا مختلفًا: حيث تعالج طبقة السيليكا البيئة الحرارية المكشوفة بينما يوفر قلب الإنكونيل دعمًا معدنيًا داخليًا.
تُستخدم الأغطية النسيجية الخزفية في ظروف العزل الحراري الأكثر تطلبًا حيث يلزم وجود بنية من الألياف ذات درجة حرارة عالية.
مرة أخرى، يؤدي اختيار اللب إلى تغيير سلوك الحشية النهائية.
الغطاء من قماش السيراميك، قلب سيراميكي، حشية على شكل شرغوفيوفر تكوينًا منسوجًا/ليفيًا خزفيًا بالكامل.
في المقابل،غطاء قماش سيراميكي، حشية على شكل شرغوف ذات قلب من إنكونيليستخدم دعامة معدنية أسفل الغطاء الخزفي.
في حال تضمن الاستخدام احتكاكاً كبيراً أو تعرضاً ميكانيكياً، يمكن إضافة جورب معدني إضافي.غطاء قماش سيراميكي من إنكونيل، قلب سيراميكي، حشية على شكل شرغوفتم تصميمه وفقًا لمفهوم البناء متعدد الطبقات هذا.
يمكن للطلاء أو المعالجة أن تغير خصائص سطح حشية الألياف الزجاجية دون تغيير عائلة الألياف الأساسية.
الشريط مانع للتسرب من الألياف الزجاجية المغلفة بالفيرميكوليتوهو مخصص للعزل الحراري الصناعي حيث يلزم وجود سطح من الألياف الزجاجية المعالجة وبنية أساسية معززة.
يُعد هذا النوع من الإنشاءات ذا صلة بأبواب الأفران والغلايات والأفران والمحارق وغيرها من معدات المعالجة الحرارية.
يُلبي طلاء السيليكون مجموعة مختلفة من المتطلبات عن معالجة الفيرميكوليت.
يمكن أن يوفر السطح المصنوع من الألياف الزجاجية والمغطى بالسيليكون سطحًا خارجيًا مطليًا أكثر نعومة، وخصائص معالجة محسنة، ومقاومة إضافية لبعض العوامل البيئية.
الحشية شرغوف من الألياف الزجاجية المطلية بالسيليكونلذلك من الأفضل التعامل معها كعائلة منتجات مستقلة بدلاً من اعتبارها بديلاً عن كل حشية من الألياف الزجاجية ذات درجة الحرارة العالية.
عندما تكون مقاومة المواد الكيميائية أو خصائص إطلاق السطح أو نظافة العملية مهمة، يمكن النظر في استخدام الألياف الزجاجية المطلية بمادة PTFE.
تقوم شركة BSTFLEX بتصنيعغطاء من الألياف الزجاجية المغلفة بمادة PTFE، قلب من الألياف الزجاجية، حشية على شكل شرغوفمع قلب داخلي من الألياف الزجاجية.
نظراً لأن مادة PTFE لها قيودها الحرارية الخاصة، يجب اختيار هذا التصميم وفقاً للمزيج الفعلي من درجة الحرارة والتعرض الكيميائي بدلاً من الاعتماد على درجة الحرارة وحدها.
تُشكّل الحرارة الإشعاعية تحدياً مختلفاً في عملية الإحكام مقارنةً بدرجة حرارة التلامس المباشر.
بالنسبة للمعدات المعرضة لطاقة إشعاعية كبيرة، يمكن دمج سطح عاكس في بنية الحشية.
الحشية شرغوف من الألياف الزجاجية المطلية بالألومنيوميجمع بين ركيزة نسيجية من الألياف الزجاجية وسطح عاكس للحرارة للتطبيقات التي يكون فيها التحكم في الحرارة الإشعاعية جزءًا من متطلبات الإحكام.
توفر ألياف البازلت خيارًا آخر من الألياف المعدنية للعزل الحراري الصناعي.

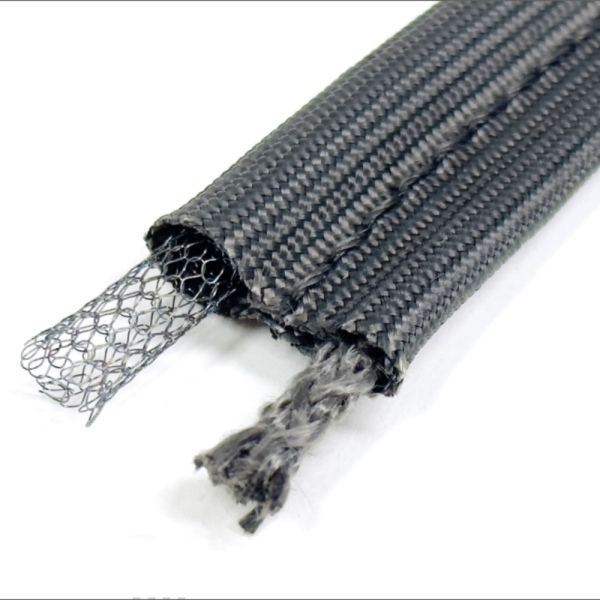

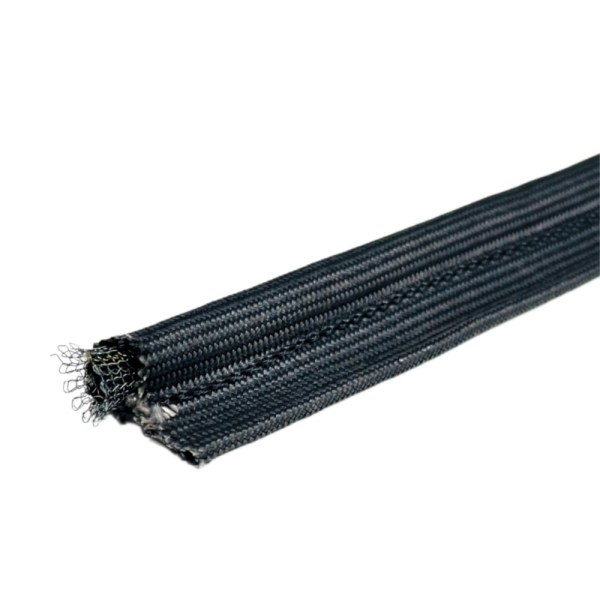

الغطاء من قماش البازلت، قلب من شبكة سلكية، حشية على شكل شرغوفيجمع هذا المنتج بين غطاء البازلت المنسوج وقلب شبكي سلكي داخلي، مما يوفر توازناً بين مرونة النسيج والتقوية الميكانيكية.
تركز بعض بيئات منع التسرب بشكل أكبر على مقاومة التآكل والمتانة الميكانيكية أكثر من التركيز على تحقيق أعلى قدرة ممكنة على تحمل درجات الحرارة.
في ظل هذه الظروف، يمكن دمج نسيج الأراميد مع لب من الألياف الحرارية.
الغطاء من الأراميد، قلب من الألياف الزجاجية، شريط مانع للتسربيستخدم هذا النهج من خلال الجمع بين غطاء خارجي من الأراميد وقلب داخلي من الألياف الزجاجية.
تحظى مادة الغطاء باهتمام كبير في مواصفات الحشيات ذات درجات الحرارة العالية، ولكن يمكن أن يكون اللب بنفس القدر من الأهمية.
يؤثر اللب على مدى سهولة انضغاط المصباح، ومدى قوة دفعه للخلف على السطح المقابل، ومدى جودة استعادة الشكل بعد فتح الباب.
يُنتج قلب الألياف الزجاجية غطاءً مانعًا للتسرب ناعمًا وغير معدني. وهو مفيد في الحالات التي تكون فيها المرونة والتوافق أهم من التعزيز المعدني.
تؤثر كثافة وبنية لب الألياف الزجاجية على قوة الإغلاق وسلوك الضغط للحشية النهائية.
يمكن استخدام الألياف الخزفية عندما يكون اللب نفسه مناسبًا للبيئات الحرارية الأكثر تطلبًا.
يمكن دمجه مع نسيج السيراميك أو نسيج السيليكا حسب السطح الخارجي المطلوب وبنية الحشية الكاملة.
يُدخل قلب من الفولاذ المقاوم للصدأ تعزيزاً معدنياً في المصباح.
يمكن لهذا التصميم أن يوفر دعماً هيكلياً أكبر ومرونة مفيدة في الأماكن التي تتعرض فيها الحشية لدورات ضغط متكررة.
وهو أمر ذو أهمية خاصة للأبواب والألواح الصناعية التي تفتح بشكل متكرر أثناء الإنتاج أو الصيانة.
لا ينبغي الخلط بين النواة المعدنية المجوفة والنواة الصلبة التقليدية أو النواة الشبكية الكثيفة.
يسمح تصميمها المفتوح من المنتصف للغطاء بالانضغاط بسهولة أكبر تحت الضغط. وهذا يقلل من القوة اللازمة لإغلاق الجهاز، مع السماح للحشية باستيعاب اختلافات أكبر في فجوة الإحكام.
ولهذا السبب، أحشية شرغوف ذات قلب مجوفيمكن أن تكون مفيدة بشكل خاص على الأبواب الكبيرة، وأغطية الوصول، والأسطح غير المستوية.
يتم النظر في استخدام تقوية الإنكونيل عندما يتعين على القلب المعدني نفسه العمل في بيئة حرارية أكثر تطلبًا.
يمكن إقرانه بأغطية من السيليكا أو السيراميك لإنشاء حشية يتم فيها اختيار كل من النسيج الخارجي والتقوية الداخلية للخدمة الشاقة.
توفر النوى الشبكية السلكية توازناً مفيداً بين التعزيز المعدني وقابلية الانضغاط.
يمكن أن تؤثر سبيكة الشبكة وقطر السلك وكثافة الحياكة وهندسة القلب على كيفية استجابة المصباح تحت الحمل.
| بناء | الفصل الابتدائيسمة | السبب النموذجي للاختيار |
|---|---|---|
| الألياف الزجاجية لب من الألياف الزجاجية | ضغط ناعم وغير معدني | إحكام إغلاق الأبواب الحراري بشكل عام |
| الألياف الزجاجية + قلب من الفولاذ المقاوم للصدأ | مصباح مقوى | الضغط المتكرر والدعم الميكانيكي |
| الألياف الزجاجية + قلب من الفولاذ المقاوم للصدأ المجوف | قابلية انضغاط عالية | قوة إغلاق أقل وفجوات غير متساوية |
| السيليكا + قلب سيراميكي | بناء من الألياف المقاومة للحرارة العالية | معدات حرارية تتطلب |
| قلب من السيليكا والإنكونيل | غطاء مقاوم للحرارة العالية مع تقوية معدنية | ظروف حرارية وميكانيكية قاسية |
| سيراميك + قلب سيراميكي | نظام نسيج/ألياف عالي الحرارة | الأفران والمحارق |
| قلب من السيراميك والإنكونيل | غطاء مقاوم للحرارة العالية مع قلب مقوى | معدات حرارية تتطلب دعامة معدنية |
| ألياف زجاجية PTFE + قلب من الألياف الزجاجية | سطح مطلي ولب ناعم | بيئات كيميائية أو خاصة بالعمليات |
| الألياف الزجاجية المطلية بالألومنيوم | سطح خارجي عاكس | التعرض للحرارة الإشعاعية |
| بازلت + قلب من شبكة سلكية | نسيج معدني مقوى | الختم الحراري والميكانيكي |
| أراميد + قلب من الألياف الزجاجية | نسيج متين ذو لب من الألياف الناعمة | تطبيقات تراعي مقاومة التآكل |
من أكثر أخطاء الشراء شيوعاً هو طلب حشية بديلة بناءً على القطر الخارجي فقط.
ضع في اعتبارك ثلاث حشوات على شكل شرغوف لها نفس القطر الاسمي للبصلة:
قد تبدو أبعادها الخارجية متشابهة، لكن القوة المطلوبة لضغط كل بصلة يمكن أن تكون مختلفة بشكل كبير.
يؤثر هذا على ضغط إغلاق الباب، والتلامس المانع للتسرب، والسلوك على المدى الطويل.
بالنسبة لمشاريع الاستبدال، ينبغي تحديد البنية الأساسية الأصلية كلما أمكن ذلك.
يُعد شكل البصلة والذيل مفيدًا بشكل خاص عندما يكون من الضروري أن يظل مانع التسرب القابل للانضغاط متصلًا ميكانيكيًا بالباب أو الإطار أو الفتحة أو اللوحة.
تشمل التطبيقات الصناعية النموذجية ما يلي:
يمثل باب الفرن الصناعي مشكلة إحكام حراري وميكانيكي.
قد تتعرض الحشية لآلاف دورات الضغط بينما يتمدد إطار الباب نفسه وينكمش مع تغير درجات حرارة التشغيل.
قد يكون استخدام لب من الألياف الزجاجية المرنة مناسبًا عندما تكون قوة الإغلاق المنخفضة والتوافق من الأولويات. ويمكن اختيار لب من الفولاذ المقاوم للصدأ عند الحاجة إلى مزيد من المتانة الميكانيكية. كما يوفر اللب المعدني المجوف خيارًا آخر عند الحاجة إلى ضغط كبير.
ولهذا السبب فإن تحديد "حشية باب الفرن المصنوعة من الألياف الزجاجية" فقط غالباً ما يكون غير كافٍ لاستبدالها بأخرى مصممة هندسياً.
تُولي تطبيقات الأفران اهتماماً أكبر لقدرة المواد على تحمل درجات الحرارة.
اعتمادًا على التعرض الفعلي، يمكن استبدال الألياف الزجاجية أو استكمالها بألياف زجاجية معالجة بالفيرميكوليت أو سيليكا أو هياكل نسيجية خزفية.
يجب أيضًا مراعاة القلب الداخلي. فالغطاء الخارجي المقاوم للحرارة العالية لا يجعل كل قلب داخلي مناسبًا تلقائيًا لنفس بيئة التشغيل.
ينبغي تقييم نظام الحشية بأكمله كبنية متكاملة.
يمكن للأفران وأنظمة المعالجة الحرارية أن تجمع بين درجات الحرارة المرتفعة والتكرار الحراري المتكرر والحركة الأبعادية.
تصبح أغطية المنسوجات المصنوعة من السيليكا والسيراميك ذات أهمية خاصة في هذه البيئة، في حين أن خيارات الألياف السيراميكية ولب الإنكونيل تسمح بمطابقة البنية الداخلية مع ظروف الخدمة.
لا تُعد درجة الحرارة هي الشاغل الوحيد في إحكام إغلاق القنوات والمخمدات.
قد تؤثر الاهتزازات والضغط ومحاذاة السطح وتردد الفتح والتركيب الكيميائي لغاز العملية أيضًا على اختيار المواد.
يمكن أن يكون المقطع الجانبي ذو النواة المجوفة مفيدًا عندما يختلف محاذاة اللوحة، في حين قد يفضل استخدام قلب معدني مقوى عندما تتعرض الحشية لدورات ميكانيكية متكررة.
ينبغي أن تبدأ عملية الاختيار العملية بالمعدات بدلاً من مواد الكتالوج.
سجل درجة الحرارة المستمرة العادية، ودرجة الحرارة القصوى المتوقعة، وما إذا كانت الحشية تتعرض لغاز ساخن مباشر، أو حرارة إشعاعية، أو فقط درجة حرارة إطار المعدات.
تحقق من وجود الزيوت والمواد الكيميائية والرطوبة والتآكل والغبار وتلوث العمليات والحرارة الإشعاعية.
قم بقياس الفجوة في وضع الإغلاق الفعلي. وإذا أمكن، تحقق من عدة نقاط حول الباب لأن الفجوة قد لا تكون متساوية.
يجب أن ينضغط المصباح بدرجة كافية للحفاظ على الاتصال دون إحداث قوة إغلاق مفرطة.
اختر الألياف الزجاجية أو السيليكا أو السيراميك أو البازلت أو الأراميد أو نسيجًا مطليًا مناسبًا وفقًا للبيئة الخارجية.
اختر نواة من الألياف أو الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ المجوف أو الإنكونيل أو غيرها وفقًا للصلابة المطلوبة والقدرة على الاستعادة وتحمل درجات الحرارة.
يجب أن يكون عرض وسمك الذيل متوافقين مع شريط التثبيت، والبراغي، والمسامير، والمشابك، والمسامير أو قناة التثبيت المستخدمة في المعدات.
للحصول على منتج جديد أو بديلشريط مانع للتسرب على شكل شرغوفإن توفير بيانات التطبيق الكاملة يقلل من خطر اختيار التصميم الخاطئ.
تعتبر مجموعات الكتالوج القياسية نقاط انطلاق مفيدة، لكنها لا تغطي كل مشكلة من مشاكل منع التسرب الصناعية.
بإمكان شركة BSTFLEX تطوير تركيبات حشية مخصصة للشرغوف عن طريق تغيير مادة الغطاء والطلاء واللب الداخلي وقطر البصلة وعرض الذيل والشكل النهائي.
يسمح هذا لمصنع المعدات الأصلية أو مهندس الصيانة بتحديد حشية حول بيئة التشغيل الفعلية بدلاً من قبول تصميم قياسي واحد.
يمكن تلخيص المنطق الهندسي على النحو التالي:
مادة الغطاء + بنية اللب + هندسة المقطع الجانبي + شروط التطبيق = حشية شرغوف جاهزة
شريط مانع التسرب على شكل شرغوف هو شريط مرن مانع للتسرب يتكون من انتفاخ قابل للانضغاط وذيل تثبيت مسطح. ويمكن أن يشير هذا المصطلح إلى العديد من تركيبات الغطاء واللب المختلفة بدلاً من مادة واحدة محددة.
تشمل الخيارات الشائعة الألياف الزجاجية والسيليكا والسيراميك والبازلت وأقمشة الأراميد، بالإضافة إلى الألياف الزجاجية مع السيليكون أو مادة PTFE أو الفيرميكوليت أو الهياكل السطحية المطلية بالألومنيوم.
بحسب التصميم، قد تحتوي اللمبة على ألياف زجاجية أو سيليكا أو ألياف سيراميك أو شبكة سلكية من الفولاذ المقاوم للصدأ أو شبكة مجوفة من الفولاذ المقاوم للصدأ أو شبكة إنكونيل أو قلب مصمم هندسيًا آخر.
توفر النوى الليفية عمومًا ضغطًا أقل حدة من التعزيزات المعدنية الكثيفة، على الرغم من أن الصلابة الفعلية تعتمد على كثافة النواة وبنيتها. كما يمكن للنوى المعدنية المجوفة أن توفر قابلية ضغط عالية مع مرونة معدنية.
يُعد القلب المجوف مفيدًا عندما يجب ضغط المصباح بشكل كبير، أو عندما تكون قوة إغلاق المعدات محدودة، أو عندما تختلف فجوة الختم حول الباب أو اللوحة.
تُعتبر نوى إنكونيل مناسبة للتطبيقات الحرارية الصعبة حيث يتطلب التعزيز المعدني نفسه قدرة على تحمل درجات الحرارة المرتفعة والاستقرار الميكانيكي.
نعم. يُعدّ الجمع بين مواد مختلفة إحدى المزايا الرئيسية لتصميم حشوات الشرغوف المُهندسة. يمكن دمج السيليكا مع نوى من السيراميك أو الإنكونيل، ويمكن دمج نسيج السيراميك مع نوى من السيراميك أو المعدن، ويمكن دمج الألياف الزجاجية مع الألياف أو الفولاذ المقاوم للصدأ أو نوى معدنية مجوفة.
نعم. يمكن استخدام الحشية الموجودة، والرسم المقطعي، والصور الفوتوغرافية، وأبعاد المعدات لتطوير ملف تعريف أصلي أو بديل.
لا يوجد شريط مانع للتسرب مثالي لجميع الأفران والمواقد والأفران الصناعية والحاويات الحرارية. يعتمد الحل الأمثل على كيفية عمل الغطاء واللب والقطاع الجانبي معًا في ظروف التشغيل الفعلية.
تقوم شركة BSTFLEX بتصنيع منتجات مخصصةحشوات مانعة للتسرب، وأختام مانعة للتسرب، وأشرطة مانعة للتسرب.باستخدام مواد نسيجية متعددة، وطلاءات، وألياف داخلية، وخيارات تقوية معدنية.
اطلع على النسخة الكاملةمجموعة حشيات وأختام BSTFLEX Tadpoleأو أرسل عينة الحشية الموجودة لديك، والرسم، ودرجة حرارة التشغيل، وقطر البصلة، وعرض الذيل، والكمية المطلوبة للتقييم وتقديم عرض سعر.
