وصلات التمدد القماشية للمراوح والمنافيخ: اختيار المدخل والمخرج

وصلات تمدد قماشية للمراوح والمنفاخاتقم بتوصيل المعدات بقنوات التهوية المجاورة مع مراعاة الحركة المحددة وتوفير مانع التسرب الغازي المطلوب. يساهم تصميمها المرن في تقليل انتقال الاهتزازات الميكانيكية عبر وصلة القناة. مع ذلك، يجب تقييم مدخل ومخرج كل منهما على حدة: فمطابقة شفة المروحة ليست سوى جزء واحد من عملية اختيار الوصلة.

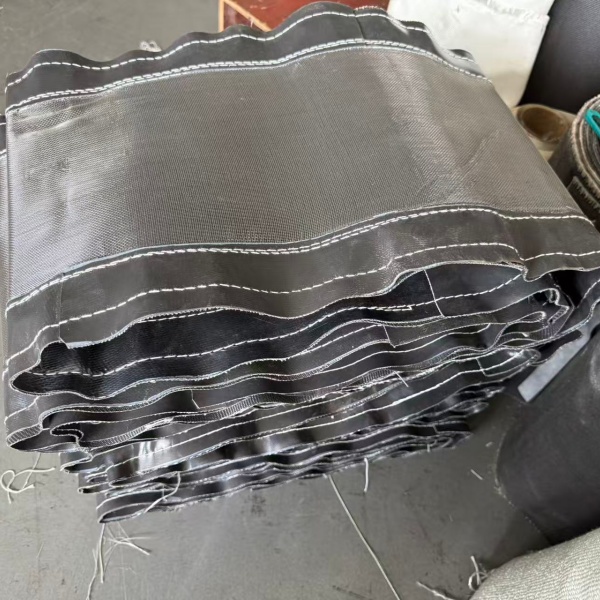

شركة بي إس تي فليكس للتصنيعوصلات تمدد من نسيج غير معدنيبالنسبة لقنوات الغاز الصناعية، بما في ذلك وصلات المراوح. في هذه التطبيقات، يجب أن تتناول المواصفات الضغط المحلي، وتدفق الهواء، والاهتزاز، ودرجة الحرارة، وهندسة التثبيت معًا.

وصلتان، حالتا تشغيل

يجب أن يحدد طلب شراء وصلتين مرنتين لمروحة واحدة أي مكون ينتمي إلى مدخل الهواء وأي مكون ينتمي إلى مخرجه. قد تختلف هذه المواضع في أبعادها وظروف الضغط المحيطة بها وشبكة مجاري الهواء ومتطلبات الحركة.

عند مدخل المروحة

أوصلة تمدد مدخل المروحةقد يعمل تحت تأثير الشفط. عندما يكون الضغط الداخلي أقل من الضغط المحيط، يُسحب العنصر المرن باتجاه داخل القناة. يجب أن يسمح شكله عند التركيب والمسافة الداخلية بينه وبين القناة بحالة الضغط هذه، بالإضافة إلى الحركة المحددة.

سجّل ترتيب المدخل، بما في ذلك الأكواع والمخمدات والمرشحات والوصلات القريبة. تأكد مما إذا كانت الوصلة تتعامل مع هواء نظيف أو غاز محمل بالغبار أو تيار معالجة رطب. لا تُحدد كلمة "مدخل" درجة الحرارة أو التعرض للمواد الكيميائية.

في منفذ بيع المراوح

أوصلة تمدد مخرج المروحةيحتاج إلى مواصفات خاصة بالضغط والتدفق. قد يكون لمنطقة التصريف توزيع سرعة غير منتظم، ويمكن أن تؤثر وصلات القناة المجاورة على كيفية تطور التدفق.

لا تُصنّف جميع وصلات المخارج تلقائيًا على أنها خدمة ضغط موجب. فارتفاع ضغط المروحة لا يُحدد، بحد ذاته، الضغط بالنسبة للضغط المحيط عند أي من الوصلتين. يجب توضيح الضغط الطبيعي وضغط التصميم المحلي، مع ذكر اللافتة والوحدات والمرجع بوضوح.

قاعدة الشراء:استخدم سجلات منفصلة للمدخل والمخرج قبل تحديد ما إذا كان بإمكان الوصلتين مشاركة نفس المادة أو رقم الجزء.

حركة حرارية منفصلة، ​​واهتزاز المعدات، ورفرفة الحزام

هذه مدخلات تصميم مختلفة. إن دمجها في مدخل واحد بعنوان "بدل الاهتزاز" يترك معلومات مهمة دون حل.

الحركة الحرارية

تتغير مواضع مجاري الهواء والمعدات المتصلة بها أثناء التسخين والتبريد. حدد الانضغاط المحوري، والتمدد المحوري، والإزاحة الجانبية، والحركة الزاوية من مرجع تركيب متفق عليه.

الاهتزاز الميكانيكي

قد تصل الحركة المتكررة لمجموعة المروحة إلى نقطة التوصيل. يرجى توفير بيانات السعة والتردد والاتجاه وموقع القياس إن أمكن. سرعة المروحة وحدها لا تصف الإزاحة التي يجب أن يتحملها العنصر المرن.

الرفرفة المدفوعة بالضغط

يمكن أن يتذبذب النسيج استجابةً لتقلبات الضغط أو التدفق المضطرب حتى عندما تكون حركة المعدات المجاورة محدودة. ويجب النظر إلى الانثناء الناتج بشكل منفصل عن التمدد الحراري البطيء.

يمكن للوصلة المرنة تقليل مسار واحد لانتقال الاهتزازات، لكنها لا تعالج عدم توازن المروحة، أو تلف المحامل، أو ارتخاء الأساس، أو ظروف تشغيل المروحة غير المناسبة. يتطلب وجود اهتزازات مفرطة تقييمًا منسقًا للمروحة ووصلة التمدد.

لماذا لا يكون الحزام الأكثر ليونة هو دائمًا أفضل موصل للمروحة

قد يستوعب الحزام المرن للغاية الحركة بسهولة، لكنه يستجيب بشكل ضعيف للاهتزازات الديناميكية الهوائية المتكررة. في مواقع المراوح، يجب أن يوازن تصميم المادة بين قدرة الحركة ومقاومة الارتعاش.

بحسب طبيعة المهمة، قد تتضمن مراجعة التصميم استخدام بنية معززة مختلفة، أو بطانة واقية، أو تغييرات في هندسة الوصلة. إن زيادة وزن القماش أو سمكه دون التحقق من المتطلبات الأخرى ليس حلاً كاملاً.

بالنسبة للمعدات ذات السرعة المتغيرة، يرجى تقديم نطاق سرعة التشغيل وتحديد أي سرعة أو وضع للمخمد مرتبط بحركة غير طبيعية. قد لا تمثل الحالة التي تبدو مقبولة عند نقطة تشغيل ثابتة بدء التشغيل أو الإيقاف أو الخدمة تحت حمل مخفّض.

يجب فصل عزل الاهتزازات عن تخفيف الضوضاء

إن تقليل الاهتزازات المنقولة عبر الهيكل لا يعني بالضرورة تقليل الصوت المنقول عبر الهواء في القناة. لذا، لا يُنصح بشراء وصلة مرنة ككاتم للصوت إلا إذا تم تصميم أدائها الصوتي والتحقق منه بشكل خاص.

قد يتسرب الضجيج أيضًا عبر الجزء المرن. في حال كان هذا الأمر مهمًا، حدد المتطلبات الصوتية بشكل منفصل، واطلب مراجعة أي معالجة مع مراعاة متطلبات المفصل الحرارية والحركية. لا تُضف غطاءً عازلًا للصوت خارجيًا دون التأكد من أنه لا يؤثر على تبديد الحرارة أو يُعيق الحركة.

حماية العنصر المرن دون إعاقة المروحة

يمكن لبطانة التدفق حماية الحزام من التعرض المباشر للغاز والمساعدة في معالجة الارتعاش الناتج عن الاضطرابات. يجب أن يكون تركيبها واتجاهها ومسافتها مناسبة للوصلة.

ينبغي أن يشمل التقييم نطاق الحركة بالكامل. قد يعيق وجود بطانة لا تلامس الهيكل المعدني المجاور عند إيقاف التشغيل عملية انضغاط القناة أو تحركها جانبيًا. كما يمكن أن تتسبب الحواف الحادة أو نقاط التلامس في تلف الحزام بغض النظر عن درجة حرارته.

في حالة التشغيل في بيئة متربة، يجب تضمين معلومات عن الجسيمات والحماية المقترحة لتجويف الوصلة. بالنسبة لوصلة المدخل، يجب أيضًا مراعاة عواقب دخول أي مكون غير مثبت بإحكام إلى المروحة في اتجاه التدفق. يجب تثبيت المكونات الداخلية وفقًا لتصميم التجميع المعتمد.

يجب أن يتناسب الموصل مع تصميم تدفق الهواء، وليس فقط مع الفجوة.

قد تتسبب الوصلات المنحنية، والانتقالات المفاجئة، والمخمدات القريبة من المروحة في خسائر إضافية وتدفق هواء غير منتظم. يُعرف هذا عادةً بتأثير النظام. ويمكن أن يؤثر على أداء المروحة، والضوضاء، والاهتزاز.

تركيب وصلة تمدد نسيجية لا يحل مشاكل الديناميكا الهوائية. يرجى توضيح مخطط مجرى الهواء المجاور في الرسم التوضيحي بدلاً من تقديم وجهي الشفة فقط.

يُعدّ كلٌّ من مدى المرونة اللازم للحركة وطول القناة اللازم لتطوير تدفق الهواء مسألتين تصميميتين منفصلتين. لا تفترض أن زيادة طول الموصل يُحقق نفس أداء القناة المستقيمة المُصممة بشكل مناسب. ينبغي على مُورّد المروحة مراجعة هندسة المدخل والمخرج في حال ضيق مساحة التركيب.

قم بمطابقة المادة مع وظيفة المروحة الفعلية

لا يُعدّ وصلة تمدد المروحة بالضرورة مجموعة معزولة بشكل كبير ومصممة لتحمل درجات الحرارة العالية. في المقابل، لا ينبغي افتراض أن وصلة التهوية الخفيفة مناسبة لغازات العمليات الساخنة أو ذات الخصائص الكيميائية العدوانية.

وصلات الهواء النظيف والتهوية القسرية

بالنسبة للمروحة ذات السحب القسري، حدد درجة حرارة الهواء عند الوصلة المحددة، ومستوى التعرض الخارجي، وضغط التشغيل. في حال كان الوسط نظيفًا ودرجة الحرارة معتدلة، يمكن تقييم استخدام هيكل من نسيج مقوى ومطلي دون افتراض الحاجة إلى طبقة عازلة كبيرة.

أنوصلة تمدد مروحة FDلا يزال الأمر يتطلب الإحكام والحركة والأداء الديناميكي المحدد. ولا يُغني الهواء النظيف عن تقييم الارتعاش أو ترتيب التثبيت.

وصلات السحب المستحث وعوادم العمليات

أنوصلة تمدد مروحة السحبيمكن تركيبها في نقاط مختلفة ضمن نظام معالجة العادم. حدد موقعها بالنسبة لمعدات تجميع الغبار والتبريد والمعالجة الرطبة. لا تستنتج حالة الغاز من تسمية المروحة وحدها.

قد يتطلب الغاز الساخن غلافًا حراريًا لحماية طبقة الإحكام. لهذا الغرض، يُرجى الرجوع إلى دليلنا.دليل وصلة تمدد الأقمشة المقاومة للحرارة العاليةأما الخدمة الرطبة أو المسببة للتآكل فتتطلب اهتمامًا خاصًا بالتوافق الكيميائي، والمكثفات، ودرجة الحرارة عند مادة الحاجز.

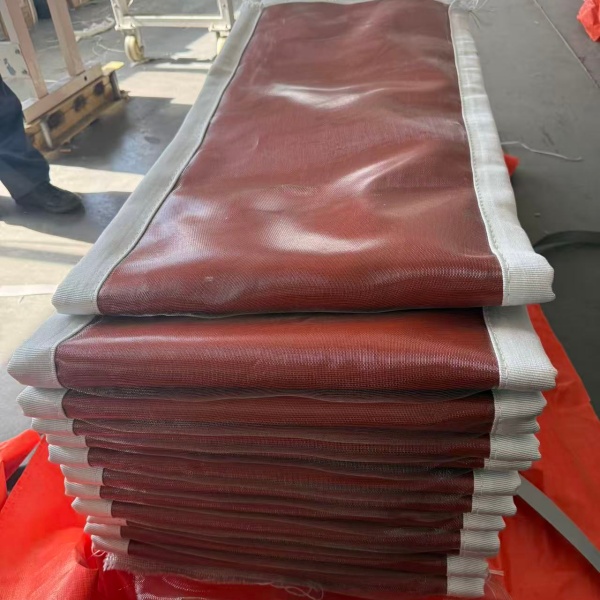

تؤدي مواد تقوية الألياف الزجاجية، والأقمشة المطلية بالسيليكون، والحواجز المصنوعة من مادة PTFE، والمنسوجات السيليكية وظائف مختلفة. دليلنا لـمواد وصلات التمدد النسيجيةيشرح هذا لماذا لا ينبغي التعامل معها على أنها مواصفات مفاصل كاملة قابلة للتبديل.

تطبيقات النفخ خارج نطاق خدمة مجاري الهواء العادية

على المدىوصلة تمدد المنفاخلا يحدد هذا التصميم تصنيف الضغط. تأكد من نوع المعدات وظروف التشغيل الفعلية قبل اقتراح تصميم النسيج. قد تتطلب متطلبات الضغط أو النبض أو احتواء العملية تقنية توصيل أخرى.

يجب ذكر أي متطلبات خاصة بالخدمات الخطرة بشكل صريح. ولا تكفي مقاومة الحرارة وحدها لتحديد مدى ملاءمة المنتج للاستخدام مع المواد القابلة للاشتعال، أو الغبار القابل للاحتراق، أو أنظمة سحب الدخان في حالات الطوارئ.

قم بإعداد جدول مقارنة بين المدخل والمخرج

هذا نموذج استفسار، وليس جدول تقييم منتج. أكمل كلا العمودين من بيانات المروحة ونظام مجاري الهواء. ضع علامة "غير معروف" على المعلومات المفقودة بدلاً من نسخ قيمة من الاتصال المقابل.

قم بدعم مجاري الهواء وحدد موضع التركيب

لا يُفترض أن يتحمل غلاف المروحة والحزام المرن وزن القنوات أو كاتمات الصوت أو المعدات الأخرى المجاورة. يُرجى التأكد من ترتيب الدعم المُعتمد وأحمال التوصيل المسموح بها مع مصمم النظام.

عند تركيب المروحة على عوازل الاهتزاز، يجب أن تسمح الوصلة بالحركة النسبية المحددة بين الجهاز وقنوات التهوية. لا تقم بشد حزام قصير لتعويض وضع قناة تهوية غير صحيح، أو استخدام الوصلة لإجبار غلاف المروحة على المحاذاة.

يجب التمييز بين المسافة المُثبّتة بين مستويات التثبيت المحددة وعرض النسيج البديل المُطوّر. يجب تضمين المناطق المُثبّتة والجزء المتحرك بحرية في الرسم المُعتمد. كما تحتاج الواجهات الدائرية والمستطيلة إلى تفاصيل خاصة بها للحواف والزوايا.

متى يمكن استخدام نفس التصميم على كلا الجانبين؟

يمكن اعتبار استخدام مواد مشتركة في البناء عندما تقع كلتا الوظيفتين ضمن حدود التشغيل المعتمدة. وهذا لا يعني بالضرورة أن المكونات النهائية متطابقة.

قد تتطلب أشكال الحواف المختلفة، وأنماط الثقوب، والأطوال المركبة، وترتيبات البطانات، أو متطلبات الحركة، رسومات وأرقام قطع غيار منفصلة. لذا، ينبغي أن يتبع قرار الشراء لتقليل تنوع قطع الغيار المقارنة الهندسية، لا أن يسبقها.

بالنسبة لطلبات تصنيع المعدات الأصلية المتكررة، حدد أجزاء المدخل والمخرج بشكل متسق على الرسومات والملصقات والتغليف. يساعد ذلك على تجنب تركيب مكون مشابه في الأبعاد في موضع خاطئ أثناء الصيانة.

تسجيل خط الأساس للتشغيل

أثناء إجراء التشغيل المعتمد، سجّل موضع التركيب المعتمد، وحالة تشغيل المروحة، وأي ملاحظات خارجية مسموح بها على التوصيلات. لاحظ ما إذا كانت الحركة غير المعتادة تظهر فقط عند سرعات أو إعدادات تحكم معينة.

يجب أن تخضع أي عملية فحص أو تعديل تتطلب الوصول المباشر لإجراءات العزل والسلامة المتبعة في الموقع. لا يؤدي توقف المحرك تلقائيًا إلى إزالة الضغط أو الحرارة المخزنة أو إمكانية الدوران بفعل تدفق الهواء. تجنب لمس الحزام المتذبذب أو تعديل المشابك على نظام التشغيل.

بالنسبة للمفصل الموجود الذي تعرض لتلف متكرر، احتفظ بسجل التشغيل والصور قبل تحديد حزام آخر.دليل فحص وفشل وصلات التمدد النسيجيةيوفر إطارًا منفصلاً للتحقيق في تلك المشكلة.

اطلب وصلة تمدد مروحة أو منفاخ هواء مصممة خصيصًا

تدعم BSTFLEX تصنيع الأحزمة المرنة وتجميعات القنوات المصممة خصيصًا لتطبيقات محددة بناءً على الرسومات.قدرات تصنيع وصلات التمدد النسيجيةتشمل التكوينات الدائرية والمستطيلة والمخصصة التي يتم تقييمها وفقًا لظروف التشغيل المقدمة.

أرسل سجلات المدخل والمخرج، ورسم تخطيطي لترتيب المروحة، ونطاق السرعة، ودرجة الحرارة، والضغط، والوسط، ومتطلبات الحركة، ونطاق التسليم المطلوب. أرفق صورًا وسجل الصيانة للقطع البديلة، بالإضافة إلى الكمية وتاريخ التسليم المطلوب.

راجعوصلة تمدد مصنوعة من قماش غير معدني حسب الطلبصفحة المنتج للاطلاع على خيارات التكوين. الهدف هو الحصول على وصلة محددة بشكل صحيح على كل جانب من جوانب المروحة، وليس مجرد قطعتين من القماش المرن بأبعاد متطابقة.
