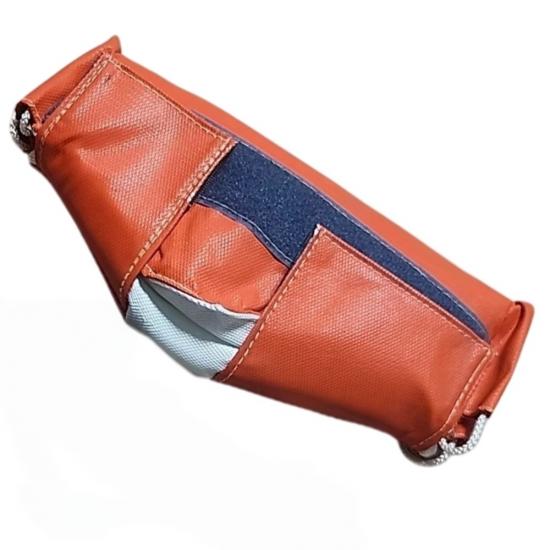

1غطاء عازل لمصيدة البخار هو غطاء حراري قابل للإزالة مصمم خصيصًا ليحيط بمصيدة البخار الصناعية وحدود العزل المعتمدة لها. يساعد هذا الغطاء على سد فجوة العزل بين خط البخار وأنابيب التكثيف، مع السماح في الوقت نفسه لفنيي الصيانة بالوصول إلى المصيدة لإجراء الاختبارات أو التنظيف أو الاستبدال.
تقوم شركة BSTFLEX بتصنيع كل غلاف وفقًا للمصيدة المركبة بدلاً من الاعتماد فقط على الحجم الاسمي للأنبوب. يؤثر نوع المصيدة، وأبعاد الجسم، وترتيب التوصيل، والاتجاه، والمصفاة المدمجة، ونقطة التصريف، وإمكانية الوصول للاختبار، جميعها على التصميم النهائي.
تتطلب مصائد البخار مراقبة دورية لأن الأوساخ والتآكل والانسداد والأعطال الداخلية قد تؤثر على طريقة خروج المكثفات والهواء من نظام البخار. وقد يلزم إزالة العازل الدائم عند اختبار المصيدة أو فتحها. وبعد إزالته، لا يُعاد تركيبه دائمًا بشكل صحيح.
يمكن فتح الغطاء القابل لإعادة الاستخدام دون إتلاف طبقة العزل. بعد فحص المصيدة وإعادتها للخدمة، يمكن عادةً إعادة تركيب الغطاء نفسه. يمكن ترتيب الفتحات والأغطية القابلة للإزالة حول النقاط التي يحتاج الفنيون للوصول إليها.
ليس من الضروري تغطية جميع مصائد البخار بالكامل. تعتمد بعض المصائد الحرارية أو المصائد الحساسة لدرجة الحرارة على فقدان الحرارة من الجسم كجزء من دورة تشغيلها. قد يؤدي تغطية المنطقة الخاطئة إلى تغيير وقت الاستجابة أو التداخل مع التشغيل الطبيعي.
قبل طلب غطاء، يُرجى التأكد من حدود العزل المسموح بها مع مُصنِّع مصيدة البخار أو مهندس المصنع أو مواصفات النظام. يُرجى تزويدنا بنوع المصيدة وطرازها ومبدأ تشغيلها كلما أمكن ذلك. تقوم شركة BSTFLEX بتصنيع الغطاء وفقًا للحدود المعتمدة، ولكنها لا تُحدد ما إذا كان تصميم المصيدة غير المعروف قابلًا للعزل.
يمكن النظر في استخدام أغطية مخصصة لأنواع مختلفة من مصائد الروائح بعد التأكد من متطلبات العزل:
يجب أن يتطابق نمط الغطاء مع اتجاه التركيب الفعلي. قد تتطلب المصيدة الأفقية والمصيدة الرأسية ومجموعة الموصل العالمي أغطية ونقاط وصول مختلفة حتى عندما يكون حجم الوصلة متطابقًا.
بحسب تصميم المشروع المعتمد، قد يغطي الغلاف جسم المصيدة فقط أو يمتد فوق وصلات محددة. ويُفضل استخدام أغطية منفصلة لصمامات العزل والشفاه والمصافي المتجاورة، لأن ذلك يسمح بصيانة كل مكون على حدة.
| عنصر | الخيارات النموذجية | اعتبارات الاختيار |
|---|---|---|
| الغلاف الخارجي | الألياف الزجاجية المطلية بالسيليكون، أو الألياف الزجاجية المطلية بمادة PTFE، أو الألياف الزجاجية المطلية بالألومنيوم، أو غيرها من المواد المطلية المقاومة للحرارة.أقمشة مقاومة | الموقع الداخلي أو الخارجي، الزيت، الرطوبة، الاحتكاك وظروف التنظيف |
| لب عازل | حصيرة من الألياف الزجاجية المقواة بالإبر، أو حصيرة من السيليكا المقواة بالإبر، أو عازل من الألياف الخزفية، أو عازل قائم على الهلام الهوائي | درجة حرارة التشغيل، والمساحة المتاحة، والسماكة المطلوبة، والتعامل معها |
| محدد العيون الساخن للوجه | قماش من الألياف الزجاجية، أو نسيج السيليكا، أو رقائق الفولاذ المقاوم للصدأ، أو شبكة من الفولاذ المقاوم للصدأ | درجة حرارة التلامس، والاهتزاز، وشكل المصيدة، والتآكل الموضعي |
| أدوات التثبيت | حلقات وأحزمة على شكل حرف D، وخطافات من الفولاذ المقاوم للصدأ، ونوابض، وأسلاك ربط، وأبازيم أو غيرها من أدوات الإغلاق القابلة للإزالة. | درجة الحرارة، وتكرار الصيانة، والاتجاه، ومسافة التركيب |
| تعزيز | دبابيس خياطة، درزات معززة، شبكة من الفولاذ المقاوم للصدأ، حماية للحواف، ورقع موضعية للتآكل. | شكل الغلاف، والتعامل المتكرر، ودعم لب العزل |
لا يُمثل الحد الأقصى لدرجة حرارة نوع معين من الأقمشة تصنيف السترة النهائية. يشمل التجميع الكامل طبقة العزل الداخلية، والبطانة الداخلية، والخيوط، والمثبتات، وتفاصيل التركيب. يجب اختيار المواد بناءً على درجة حرارة التشغيل وظروف التعرض الخارجية.
يُفضّل البدء برسم نموذج المصيدة. في حال عدم توفر الرسم، يُرجى تقديم صور واضحة والقياسات التالية:
ينبغي أن تُظهر الصور المصيدة من كلا الجانبين، من الأعلى والأسفل إن أمكن. حدد حدود العزل المعتمدة واتجاه الفتح المطلوب مباشرةً على الصور.
يمكن فحص مصائد البخار باستخدام درجة الحرارة أو الموجات فوق الصوتية أو غيرها من الطرق المعتمدة في المصنع. يمكن إزالة الغلاف بالكامل لإجراء الاختبار، أو يمكن أن يحتوي على فتحة وصول عند معرفة موقع الاختبار. يجب الاتفاق على ترتيب الوصول قبل بدء الإنتاج حتى لا تكشف الفتحة عن منطقة غير ضرورية أثناء التشغيل العادي.
يجب أن تظل أغطية المصافي وصمامات التصريف ومسارات التصريف قابلة للاستخدام. لا ينبغي للغطاء توجيه التسرب أو المكثفات المتدفقة إلى قلب العازل. في حال احتواء محطة التجميع على عدة مكونات، فإن الأغطية الفردية المرقمة توفر عادةً وصولاً أفضل من غطاء واحد كبير الحجم.
قد تتضمن محطة احتجاز كاملة صمام عزل علوي، ومصفاة، ومصيدة بخار، وصمام عدم رجوع، وصمام عزل سفلي، وأنابيب توصيل. لا يشترط أن تكون هذه المكونات مغطاة بغطاء واحد. يسمح التصميم المعياري بفتح كل عنصر واستبداله دون إزالة العازل من المحطة بأكملها.
تستطيع شركة BSTFLEX تصنيع أغطية منفصلة تحمل علامات تعريفية للمصيدة والصمامات المجاورة والشفاه وأجزاء الأنابيب. وتساعد التداخلات الطرفية على التقاء الأغطية الفردية دون الحاجة إلى ربطها بشكل دائم.
قم بإزالة الغلاف الخارجي وفقًا لإجراءات صيانة المصنع، وضعه على سطح نظيف وجاف. افحص الغطاء الخارجي والبطانة والدرزات والمثبتات ولب العزل قبل إعادة تركيبه. في حال وجود رطوبة أو تلوث كيميائي في العزل، يجب فحصه قبل إعادة تركيبه.
لا تستخدم الغطاء لإخفاء أي تسريب نشط. يجب إصلاح أي وصلة متسربة أو مصيدة تالفة أو مكون معطل وتأمينه قبل إعادة استخدام غطاء العزل.
تتطلب محطات المصائد الخارجية تحكمًا دقيقًا في دخول المياه. يمكن استخدام أقمشة مقاومة للعوامل الجوية مع درزات محمية، وتداخلات مناسبة، وتركيب يراعي تصريف المياه. يجب أن يبقى غطاء المحطة في متناول اليد، وألا يكون مواجهًا لمكان تتجمع فيه مياه الأمطار أو التكثيف.
يقلل العزل من انتقال الحرارة، ولكنه لا يضمن الحماية من التجمد أثناء إيقاف التشغيل أو انقطاع إمداد البخار. قد تتطلب المشاريع في الطقس البارد استخدام أنظمة التدفئة أو الصرف أو غيرها من التدابير الهندسية بالإضافة إلى الغلاف القابل للإزالة.
تدعم BSTFLEX النماذج الأولية، ومشاريع استبدال المصانع، والإنتاج المتكرر للمصنعين الأصليين. يمكن تصنيع الأغطية بناءً على الرسومات الفنية، والأبعاد الميدانية، والصور الفوتوغرافية، والقوالب، أو العينات المعتمدة. يمكن أن تتضمن الملصقات الدائمة رقم المصيدة، ورقم الخط، ومقطع الغطاء، واتجاه التركيب.
عند استبدال الغلاف، حدد أي مشكلة في الغلاف السابق، مثل انسداد منفذ الاختبار، أو تداخله مع صمام تصريف الضغط، أو صعوبة إغلاقه، أو عدم توجيهه بشكل صحيح. هذه المعلومات تُمكّن من تصحيح المشكلة في التصميم الجديد بدلاً من مجرد نسخها.
لا. قد تعتمد بعض تصميمات المصائد على فقدان الحرارة أو قد تحتوي على مناطق يجب أن تبقى مكشوفة. تأكد من حدود العزل المسموح بها مع الشركة المصنعة للمصيدة أو مهندس المصنع أو مواصفات النظام قبل الطلب.
نعم، إذا كان التصميم يوفر وصولاً مناسباً إلى غطاء المصفاة والشبكة ونقطة تصريف المياه. وقد يُسهّل وجود غطاء منفصل أو غلاف مقسم عملية الصيانة.
لا يُسمح باستخدام هذا النمط إلا إذا كانت الأبعاد الخارجية ومواقع التوصيل واتجاه التشغيل ونقاط الوصول المطلوبة متشابهة بدرجة كافية. يجب فحص كل نموذج قبل تخصيصه لنفس النمط.
تعتبر أغطية الصمامات المنفصلة عادةً أكثر عملية. فهي تسمح بصيانة الصمام أو المصيدة دون إزالة عازل المحطة بالكامل.
يمكن إضافة غطاء وصول عند معرفة نقطة الاختبار المعتمدة. قد تتطلب بعض طرق الفحص إزالة كاملة، وذلك بحسب إجراءات المصنع وتصميم المصيدة.
نعم. يجب اختيار القماش الخارجي والدرزات والتداخلات والإغلاقات واتجاه التركيب بما يتناسب مع ظروف التعرض للعوامل الجوية. كما يجب فحص العزل الخارجي دوريًا للتأكد من عدم تسرب الماء.
أرسل إلى شركة BSTFLEX طراز مصيدة البخار، وحجم الوصلة، واتجاه التركيب، ودرجة حرارة التشغيل، والكمية، والصور، والرسومات المتاحة. سنراجع حدود العزل المعتمدة، والمواد، وترتيب الإغلاق، وإمكانية الوصول للصيانة قبل تأكيد مواصفات التصنيع.
