1غطاء عازل حراري قابل للإزالة للمبادل الحراري هو غطاء حراري مُصمم خصيصًا ليُحيط بالأسطح المعتمدة لمعدات نقل الحرارة الصناعية. يُقلل هذا الغطاء من المناطق الساخنة المكشوفة، ويُمكّن الفنيين من الوصول إلى الأغطية والرؤوس والصفائح والفوهات وغيرها من نقاط الخدمة أثناء الفحص أو الصيانة.
تقوم شركة BSTFLEX بتصنيع كل غلاف بناءً على رسومات المعدات، والأبعاد الميدانية، والصور، والنماذج، أو عينة معتمدة. ويتم تقسيم التصميم وفقًا لطريقة فتح المبادل الحراري وصيانته، بحيث لا تستطيع فرق الصيانة إزالة سوى أقسام العزل الضرورية.
تتطلب تصاميم المبادلات الحرارية المختلفة أنماط عزل مختلفة. يجب التأكد من نوع المعدات وإجراءات الصيانة وحدود العزل المسموح بها قبل بدء الإنتاج.
تعتمد المبادلات الحرارية المبردة بالهواء وأسطح نقل الحرارة المزودة بزعانف على تدفق الهواء. يجب عدم تغطية المراوح والزعانف ومسارات التهوية وغيرها من أسطح نقل الحرارة النشطة إلا إذا وافق مُصنِّع المعدات تحديدًا على ترتيب العزل.

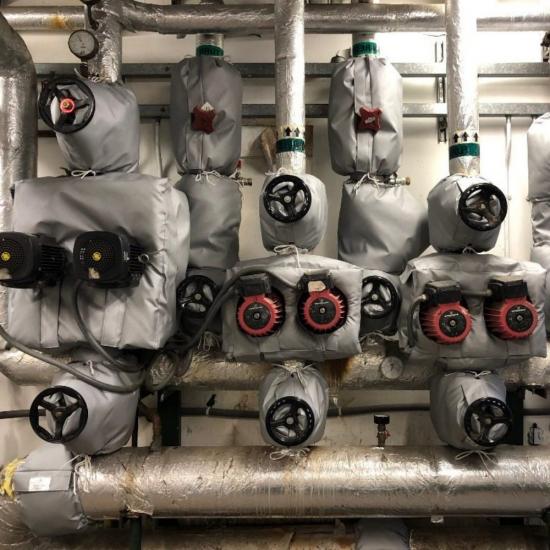

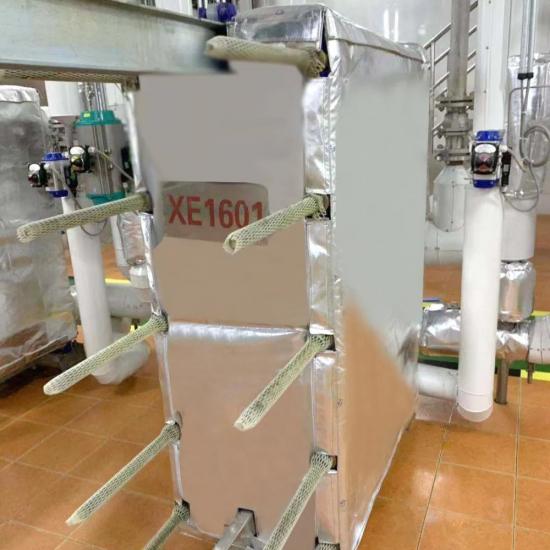

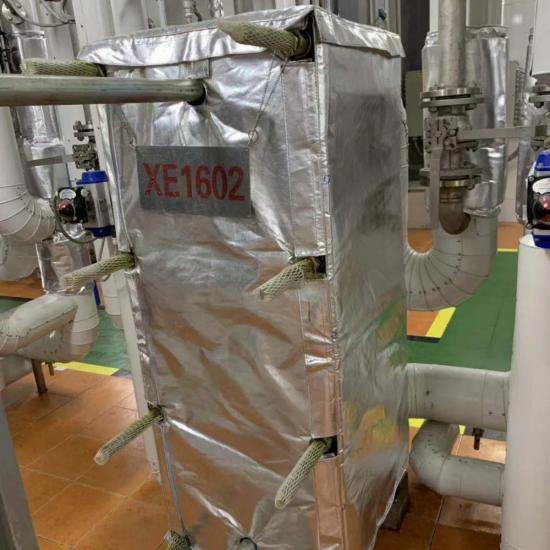

يتكون المبادل الحراري ذو الإطار والصفائح عادةً من صفيحة إطار ثابتة، وصفيحة ضغط متحركة، ومجموعة صفائح، ومسامير تثبيت، ومنافذ توصيل، وإطار داعم. يجب أن يحيط غلاف العزل بالهيكل دون أن يعيق الوصول إلى لوحات التعريف، أو المصارف، أو المنافذ، أو مكونات التثبيت التي تتطلب فحصًا.

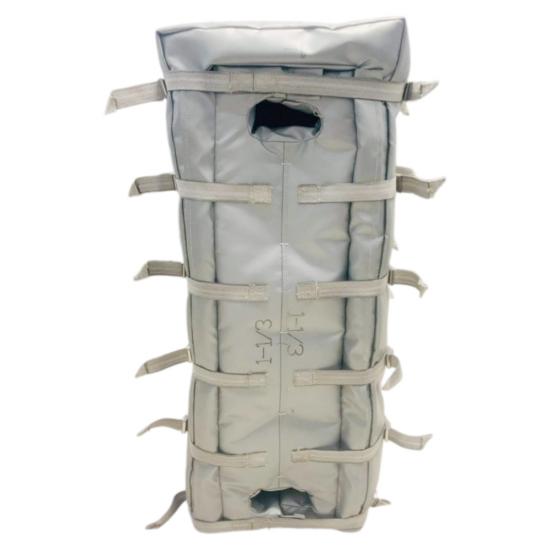

يمكن تصنيع الغطاء على شكل أقسام أمامية وخلفية وجانبية وعلوية، مع فتحات مصممة خصيصًا حول وصلات الأنابيب. يتيح التصميم متعدد الأجزاء إمكانية إزالة ألواح محددة عند الحاجة إلى فحص أو تنظيف مجموعة الألواح. تساعد ملصقات الأقسام الفنيين على إعادة كل لوحة إلى مكانها الصحيح.
قد يتطلب مبادل حراري ذو غلاف وأنابيب عزلًا منفصلاً للغلاف الأسطواني، ورأس القناة، والغطاء، والغطاء القابل للإزالة، والفوهات، والقواعد. لا ينبغي تغليف هذه المكونات تلقائيًا بغطاء واحد كبير الحجم.
يُتيح فصل قسم الغلاف عن الرؤوس فتح غطاء النهاية أو منطقة الوصول إلى حزمة الأنابيب دون إزالة العازل من جسم المبادل الحراري بالكامل. كما يمكن تصنيع أغطية الفوهات وأغطية الحواف كأجزاء منفصلة عند الحاجة إلى صيانة مستقلة.
يسهل التعامل مع المبادلات الحرارية الكبيرة عند تقسيم العزل إلى أقسام عملية. يجب أن يسمح حجم الألواح ووزنها لفنيي الصيانة بإزالة الأغطية بأمان ضمن مساحة العمل المتاحة.
| مكون الغلاف | الخيارات النموذجية | اعتبارات التصميم |
|---|---|---|
| غطاء واقٍ خارجي | الألياف الزجاجية المطلية بالسيليكون، أو الألياف الزجاجية المطلية بمادة PTFE، أو الألياف الزجاجية المطلية بالألومنيوم، أو غيرها.أقمشتها المطلية المقاومة للحرارة | سواء كان الموقع داخليًا أو خارجيًا، الزيت، الرطوبة، الاحتكاك، الحرارة الإشعاعية والتنظيف |
| لب عازل | حصيرة من الألياف الزجاجية المقواة بالإبر، أو حصيرة من السيليكا المقواة بالإبر، أو عازل من الألياف الخزفية، أو عازل قائم على الهلام الهوائي | درجة حرارة التشغيل، والهدف الحراري، والمساحة المتاحة، ووزن المقطع وسمكه |
| محدد العيون الساخن للوجه | قماش من الألياف الزجاجية، أو قماش السيليكا، أو رقائق الفولاذ المقاوم للصدأ، أو شبكة من الفولاذ المقاوم للصدأ | درجة حرارة التلامس، وحالة السطح، والاهتزاز، والتعامل المتكرر |
| نظام الإغلاق | حلقات وأحزمة على شكل حرف D، وخطافات من الفولاذ المقاوم للصدأ، ونوابض، وأسلاك ربط، وأبازيم أو غيرها من أدوات التثبيت القابلة للإزالة. | درجة الحرارة، حجم اللوحة، مسافة التركيب، وتكرار الإزالة |
| تعزيز | دبابيس التبطين، ودرزات معززة، وشبكة من الفولاذ المقاوم للصدأ، وعلامات دعم، وطبقات مقاومة للتآكل الموضعية | الوضع الرأسي، والألواح الكبيرة، والرؤوس المنحنية، وحركة العزل |
لا تُعدّ درجة حرارة المادة الواحدة هي نفسها درجة حرارة غلاف المبادل الحراري النهائي. يشمل التجميع الكامل البطانة الداخلية، واللب العازل، والغطاء الخارجي، والخيوط، والمثبتات، وطريقة التركيب. يجب اختيار هذه المكونات بناءً على درجات حرارة التشغيل والتعرض الفعلية.
بالنسبة للمعدات التي تعمل في درجات حرارة عالية، يُصمم الغلاف عادةً لتقليل انتقال الحرارة من الأسطح المعتمدة والحفاظ على سهولة الوصول للصيانة. يعتمد سمك العزل ومواده على درجة حرارة المبادل الحراري، والظروف المحيطة، ودرجة حرارة السطح الخارجي المطلوبة، والمساحة المتاحة.
تتطلب المبادلات الحرارية المستخدمة في الخدمة الباردة والمياه المبردة التحكم في التكثيف ودخول بخار الماء. ولا توفر البطانية القياسية المخيطة المستخدمة في الخدمة الساخنة حاجزًا مستمرًا للبخار تلقائيًا. أما تطبيقات درجات الحرارة المنخفضة والتبريد فتتطلب مراجعة منفصلة للوصلات والفتحات والإغلاقات ومتطلبات التصريف ومنع تسرب البخار.
حدد ما إذا كانت الأنابيب ستبقى متصلة أثناء تركيب الغلاف. يجب أن تُظهر الصور المبادل الحراري من الأمام والخلف والجانبين، بما في ذلك جميع منافذ التوصيل والعوائق القريبة.
بالنسبة للمعدات الكبيرة، يُرجى تقديم رسم توضيحي للأبعاد يُبين موضع كل فوهة ودعامة. لا يكفي الطول الإجمالي العام لإنشاء فتحات دقيقة في الغلاف.
ينبغي أن يتبع تصميم العزل خطة صيانة المبادل الحراري. قد تتطلب المبادلات الحرارية ذات الألواح الوصول إلى مجموعة الألواح، وربط البراغي، والإطار. أما معدات الأنابيب والغطاء فقد تتطلب إزالة غطاء القناة، أو الغطاء الأمامي، أو حزمة الأنابيب. يجب تحديد مواقع نقاط الإغلاق ووصلات الألواح بحيث يمكن إنجاز هذه المهام دون الحاجة إلى تفكيك أجزاء أخرى غير ذات صلة.
قد تتطلب لوحات البيانات، وعلامات الضغط، والمقاييس، والمصارف، وفتحات التهوية فتحات دائمة أو أغطية وصول. يجب على العميل تحديد كل نقطة يجب أن تظل مرئية أو قابلة للتشغيل أثناء تركيب العزل.
ضع الألواح التي تم فكها على سطح نظيف وجاف، مع مراعاة ترتيب التركيب. افحص الغطاء الخارجي والبطانة والدرزات والمثبتات ولب العزل قبل إعادة التركيب. يجب فحص العزل الرطب أو الملوث أو المضغوط بشدة قبل إعادته إلى الخدمة مباشرة.
يجب فحص سطح المبادل الحراري والوصلات ومناطق الحشيات للتأكد من عدم وجود تسريب وفقًا لخطة صيانة المنشأة. يوفر الغطاء القابل للإزالة إمكانية الوصول، ولكن لا ينبغي استخدامه مطلقًا لإخفاء أي تسريب نشط.
تتطلب التركيبات الخارجية مراعاة المطر والرياح والتعرض للأشعة فوق البنفسجية وتجمع المياه واتجاه الوصلات. ويمكن تحديد الأقمشة الخارجية المناسبة، والتداخلات المحمية، وتصميمات الألواح التي تراعي تصريف المياه. وينبغي تصميم السطح العلوي بحيث لا تتسرب المياه إلى وصلات الألواح أو فتحات الخدمات.
تعتمد مقاومة العوامل الجوية على تصميم السترة بالكامل، وليس فقط على القماش المطلي. يجب مراجعة ثقوب الإبر، والدرزات، والمثبتات، وفتحات المعدات، واتجاه التركيب.
تدعم BSTFLEX برامج المعدات الجديدة، وتحديثات المصانع، واستبدال الأغطية. يمكن تصنيع الأغطية بناءً على الرسومات، أو الأبعاد الميدانية، أو القياسات الرقمية، أو القوالب، أو العينات المعتمدة. تشمل خيارات المشروع أرقام القطع، وعلامات المعدات، وملصقات اللوحات، ورسومات التركيب، والتغليف الخاص.
عند استبدال غلاف عازل موجود، حدد أي مشاكل سابقة مثل الوزن الزائد للوحة، أو انسداد لوحات البيانات، أو صعوبة الإغلاق، أو تسرب المياه، أو وجود فجوات مفتوحة، أو إعاقة الصيانة. عندها يمكن للنمط الجديد معالجة المشكلة الأصلية بدلاً من تكرارها.
لا يتم ذلك إلا عندما تكون الأبعاد الخارجية ومواقع المنافذ والدعامات ونقاط الوصول المطلوبة متشابهة بدرجة كافية. يجب فحص كل نموذج قبل تخصيصه لنمط موجود.
نعم، إذا تم تقسيم الغلاف إلى ألواح مناسبة مع فتحات موضوعة بشكل صحيح حول المنافذ المتصلة. يجب توضيح شبكة الأنابيب المركبة والمسافة المتاحة في معلومات المشروع.
عادةً ما تكون الأجزاء المنفصلة للغلاف والرأس وغطاء القناة والفوهة والشفة أكثر عملية. توفر الأغطية المعيارية سهولة أكبر في التعامل وتسمح بالوصول للصيانة دون الحاجة إلى إزالة النظام بأكمله.
لا يُشترط أن يكون التصميم مُراجعاً خصيصاً للتحكم في التكثيف والبخار. ولا يُفترض أن يوفر الغلاف القياسي المُخيط والمُصمم للاستخدام في الأماكن الساخنة حاجزاً مستمراً للبخار.
عادةً لا. تعتمد الزعانف والمراوح المبردة بالهواء على تدفق الهواء لنقل الحرارة. يجب عزل الأسطح التي وافق عليها مُصنِّع المعدات أو مهندس المشروع تحديدًا.
نعم. يجب التأكد من أبعاد المعدات لأن السترة القديمة قد تكون تمددت أو انضغطت أو تم تعديلها. حدد أي مشاكل في المقاس أو الوصول يجب تصحيحها في السترة البديلة.
أرسل نوع المبادل الحراري، ورسم المعدات، والأبعاد الكلية، ومواقع المنافذ والفوهات، ودرجة حرارة التشغيل، والكمية، وصور التركيب إلى شركة BSTFLEX. سنراجع حدود العزل، وتصميم اللوحة، ومواد التصنيع، وأغطية الإغلاق، وإمكانية الوصول للصيانة قبل تأكيد الإنتاج.
