أغطية العزل القابلة للإزالة من BSTFLEX للأكواع ووصلات الأنابيب مصممة خصيصًا لتناسب الانحناءات الصناعية، والوصلات الثلاثية، والمخفضات، ومكونات الأنابيب الأخرى غير المنتظمة. تتبع الأجزاء المصممة والقابلة لإعادة الاستخدام شكل الوصلة، وتتصل بعزل الأنابيب المجاورة، ويمكن إزالتها للفحص أو الصيانة دون إتلاف نظام العزل بالكامل.
النظام (موك):
1تعمل وصلات الأنابيب الصناعية على مقاطعة الشكل الأسطواني البسيط للأنبوب المستقيم. تغير الأكواع الاتجاه، وتنشئ المحولات (Tees) تفرعات، وتصل المخفضات بين أقطار أنابيب مختلفة. تجعل هذه التغييرات العزل التقليدي أكثر صعوبة في القص والتركيب والإزالة دون ترك فجوات.
تقوم BSTFLEX بتصنيع أغطية عزل قابلة للإزالة حول الهندسة الفعلية للأكواع والمحولات والمخفضات والوصلات ذات الصلة. يتم تصميم كل غطاء ليتناسب مع عزل الأنبوب المجاور مع الحفاظ على إمكانية الوصول إلى الوصلة واللحامات والمكونات القريبة. يمكن إزالة الهيكل القابل لإعادة الاستخدام أثناء الفحص أو الصيانة وإعادة تركيبه بعد اكتمال العمل.
تحتوي الفلنجات والصمامات والمضخات وأقسام الأنابيب المستقيمة على منتجات عزل قابلة للإزالة خاصة بها. يسمح فصل هذه المكونات لغطاء الوصلة باتباع الشكل الصحيح ويسمح لفرق الصيانة بفتح القسم الذي يحتاج إلى خدمة فقط.
يمكن أن تتجعد البطانية المستطيلة المسطحة أو تبتعد عند لفها حول كوع منحني. عند المحول (Tee)، يجب أن تصطف فتحات الأنابيب الثلاث بشكل صحيح. يحتاج المخفض إلى قطري نهاية مختلفين وانتقال محكوم بينهما. إذا لم يتطابق النمط مع الوصلة، فقد ينضغط العزل في منطقة ويترك فجوة مفتوحة في منطقة أخرى.
تستخدم BSTFLEX ألواحاً مشكلة، ومنحنيات مجزأة، ودرزات معززة، وفتحات ملائمة لاتباع هذه التشكيلات. يمكن لألسنة التداخل توصيل الغطاء بأغلفة الأنابيب المستقيمة المجاورة أو العزل الدائم. الهدف هو تجميع عملي قابل للإزالة، وليس ورقة فضفاضة مربوطة حول مكون غير منتظم.

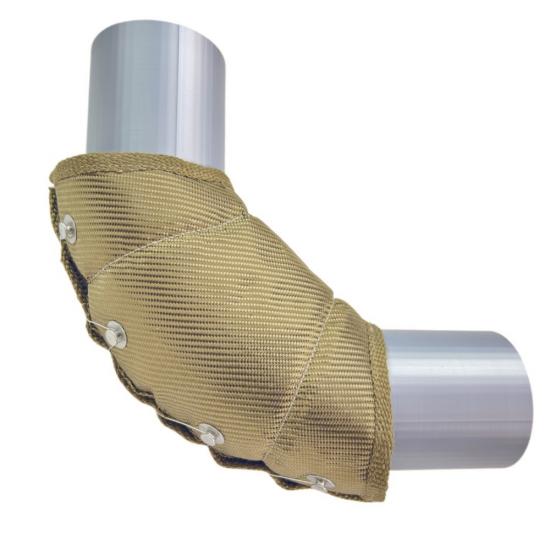

يتبع النمط المجزأ منحنى كوع الأنبوب. يعتمد عدد وشكل الألواح على زاوية الكوع، ونصف قطر الخط المركزي، وقطر الأنبوب، وسمك العزل. يمكن وضع الإغلاق على الجزء الخارجي أو الداخلي من الانحناء وفقاً للخلوص المتاح.

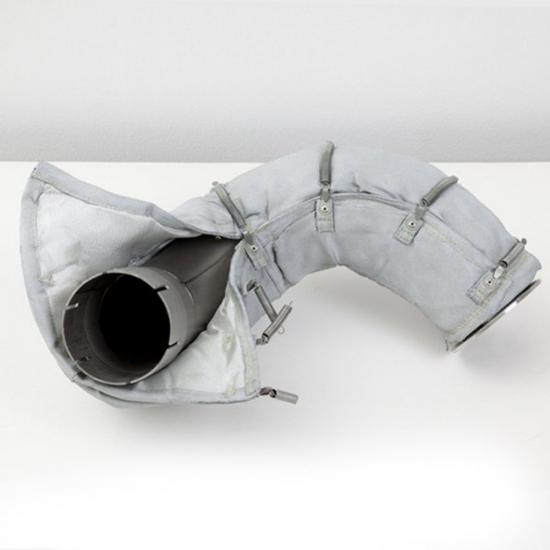

يمكن استخدام هيكل من جزأين أو متعدد الأجزاء عندما يكون الكوع قريباً من جدار أو أرضية أو خط مجاور. تقلل الأقسام المنفصلة المساحة المطلوبة للتركيب وتسمح بإزالة جانب واحد بشكل مستقل.
يتضمن غطاء المحول فتحات للأنبوب الرئيسي وتوصيلة التفرع. تتطلب المحولات المتساوية والمخفضة أنماطاً مختلفة. يجب تأكيد زاوية التفرع وأقطار الأنابيب والطول المستقيم المتاح على الجوانب الثلاثة.
ينتقل غلاف المخفض بين قطري أنبوب. تكون المخفضات متحدة المركز متماثلة بشكل عام حول الخط المركزي، بينما تتطلب المخفضات غير متحدة المركز تحديد الجانب المسطح واتجاه التركيب قبل صنع النمط.

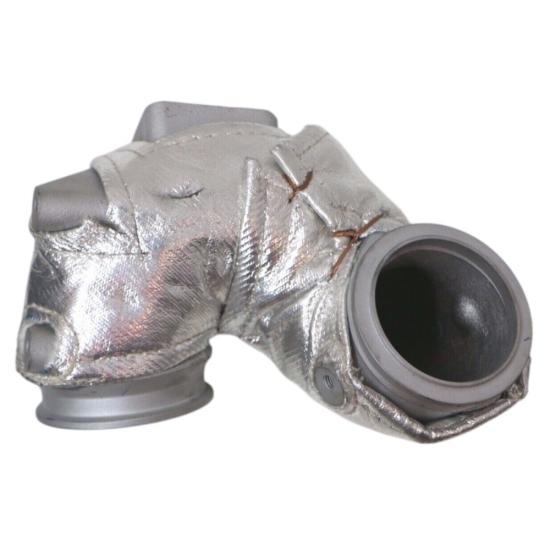

يمكن تغطية الانتقالات المصنعة، وتوصيلات التفرع الملحومة، والوصلات غير القياسية بناءً على رسم أو قالب أو قياس ثلاثي الأبعاد أو عينة مادية. تساعد الصور الفوتوغرافية من زوايا متعددة في تأكيد خلوص التركيب وموضع الإغلاق.
| مكون الغطاء | الخيارات النموذجية | الغرض |
|---|---|---|
| طبقة حماية خارجية | ألياف زجاجية مطلية بالسيليكون،ألياف زجاجية مطلية بـ PTFE، ألياف زجاجية ملمّعة أو غيرها من الأقمشة المطلية المقاومة للحرارة | يحمي من التداول، الزيت، الرطوبة، الطقس، التآكل وتلوث الموقع |
| قلب العزل | حصيرة ألياف زجاجية إبرية، حصيرة سيليكا إبرية، عزل ألياف سيراميك أو عزل قائم على الإيروجيل | يوفر مقاومة حرارية حول التركيبة |
| بطانة الوجه الساخن | قماش ألياف زجاجية، نسيج سيليكا، رقائق فولاذ مقاوم للصدأ أو شبكة فولاذ مقاوم للصدأ | يحتوي العزل ويواجه المكون المسخن |
| نظام التثبيت | حلقات على شكل حرف D وأحزمة، خطافات فولاذ مقاوم للصدأ، نوابض، سلك ربط، أبازيم أو غيرها من المشابك القابلة لإعادة الاستخدام | يؤمن الألواح المشكلة ويسمح بالفتح المتكرر |
| التعزيز | دبابيس التبطين، رقع تآكل موضعية، شبكة فولاذ مقاوم للصدأ، درزات معززة وحماية الحواف | يتحكم في حركة العزل حول الأشكال المنحنية أو المتفرعة |
يجب تصميم الغطاء الكامل بناءً على درجة حرارة التطبيق. لا تصبح درجة حرارة ورقة بيانات المادة تلقائيًا هي تصنيف المنتج النهائي. يجب مراعاة القماش الخارجي، البطانة، قلب العزل، الخيط، المثبتات، السماكة وظروف التركيب.
بالنسبة للكوع القياسي، قدم المعلومات التالية:
إذا كان نصف قطر خط المنتصف غير معروف، أرسل صورة جانبية مربعة مع مقياس قياس وسجل المسافة بين نقاط مرجع خط منتصف الأنبوب. يوصى باستخدام رسم أو قالب مادي للانحناءات المصنعة غير القياسية.
بالنسبة للمحول (Tee)، سجل قطر الأنبوب الرئيسي، قطر الفرع، زاوية الفرع وأبعاد المركز إلى الطرف في جميع الاتجاهات. اذكر ما إذا كانت التركيبة محولاً متساويًا أو محولاً مخفضًا. قم بتضمين طول مستقيم كافٍ للغطاء ليتداخل مع العزل المجاور.
بالنسبة للمخفض، قدم أقطار الأنبوب الكبيرة والصغيرة، الطول الإجمالي للمخفض واتجاه التركيب. بالنسبة للمخفض اللامتراكز، حدد بوضوح ما إذا كان الجانب المسطح في الأعلى، الأسفل أو الجانب. يجب أن تُظهر الصور المخفض في وضع تركيبه.
يجب أن يلتقي غطاء التركيبة بالعزل المجاور دون إجبار فرق الصيانة على إزالة طول غير ضروري من غلاف الأنبوب. يمكن استخدام اللوحات الطرفية، حبال السحب، الأحزمة أو التداخلات المشكلة اعتمادًا على قطر الأنبوب، درجة الحرارة وتفضيلات الموقع.
عندما يستخدم الأنبوب المجاور أغلفة قابلة للإزالة، يمكن لكل مكون الحصول على رقم تعريف خاص به. عندما يحتوي الأنبوب المجاور على عزل دائم وتكسية معدنية، يجب تحديد حجم غطاء التركيبة حول القطر الخارجي النهائي بدلاً من الأنبوب العاري وحده.
يجب أن يكون الغطاء المصمم جيداً قابلاً للإزالة في المساحة المتاحة حول التركيبة. أسرع وسيلة إغلاق لا فائدة منها إذا كانت تواجه جداراً أو أنبوباً آخر. يجب أن يوضح رسم المشروع أو الصور الفوتوغرافية اتجاه الفتح المفضل والمساحة المتاحة لتحرير الأشرطة أو النوابض أو سلك الربط.
في الأنابيب الأفقية الخارجية، يجب وضع اللحامات والتداخلات بطريقة تمنع دخول الماء. في التركيبات الرأسية، قد يتطلب التصميم دعماً إضافياً حتى لا يتحرك قلب العزل وأقسام الغطاء للأسفل أثناء الخدمة.
بعد الإزالة، حافظ على جفاف الغطاء وتجنب الطي الحاد الذي قد يتلف أو يزيح قلب العزل. قبل إعادة التركيب، افحص البطانة واللحامات والمشابك والألواح المشكلة. يجب تقييم القلب المبلل أو الملوث أو المضغوط بشدة قبل إعادة الغطاء إلى الخدمة.
يجب فحص سطح التركيبة ومناطق اللحام وفقاً لخطة صيانة المنشأة. يوفر العزل القابل للإزالة إمكانية الوصول، لكنه لا يغني عن برنامج المالك الخاص بالتآكل أو التسرب أو السلامة الميكانيكية.
يمكن لـ BSTFLEX تصنيع نماذج أولية وكميات للمشاريع وتكرار أغطية تركيبات الأنابيب الخاصة بـ OEM. يمكن تطوير معلومات الإنتاج من الرسومات أو القياسات أو القوالب أو الصور الفوتوغرافية أو عينة معتمدة. يمكن إضافة أرقام المعدات وأرقام الخطوط وأسهم التركيب وملصقات الأقسام وتغليف المشروع لتحديد الموقع.
عند استبدال غطاء موجود، اذكر ما إذا كان الغطاء الأصلي مناسباً بشكل صحيح وحدد أي أقفال صعبة أو فجوات مفتوحة أو نقاط تداخل. قد يؤدي نسخ عينة مهترئة دون هذه المعلومات إلى تكرار نفس مشكلة التركيب.
ليس بشكل موثوق. للأكواع ذات نصف القطر الطويل والقصير منحنيات وأبعاد إجمالية مختلفة. يجب تأكيد نصف القطر الصحيح أو أبعاد التركيبة قبل التصنيع.
لا. تغير الزاوية هندسة اللوحة ومواضع الأطراف وترتيب الإغلاق. يلزم وجود أنماط منفصلة.
عادة ما يفضل وجود غطاء منفصل للوصلة T. فهو يتبع شكل الفرع بدقة أكبر ويسمح بفتح الوصلة T دون إزالة أقسام الأنابيب المستقيمة الطويلة.
نعم. قدم القطر الخارجي النهائي للعزل والكسوة الموجودة، وليس فقط قطر الأنبوب العاري. يمكن بعد ذلك تصميم غطاء التركيبة بنمط تداخل طرفي مناسب.
نعم، بعد مراجعة مخطط التتبع وحدود التشغيل ونقاط الوصول. يجب أن تظل التوصيلات الكهربائية وعناصر التحكم التي تتطلب فحصاً سهلة الوصول إليها.
نعم. يمكن استخدام رسم بأبعاد أو قالب أو قياس ثلاثي الأبعاد أو عينة مادية. يوصى بالتقاط صور متعددة لتأكيد الاتجاه ومساحة التركيب المتاحة.
أرسل قطر الأنبوب ونوع التركيبة والزاوية ونصف القطر والأبعاد ودرجة حرارة التشغيل والكمية وصور التركيب إلى BSTFLEX. سنقوم بمراجعة النمط وتخطيط القسم وبنية المواد والأقفال والاتصال بالعزل المجاور.
