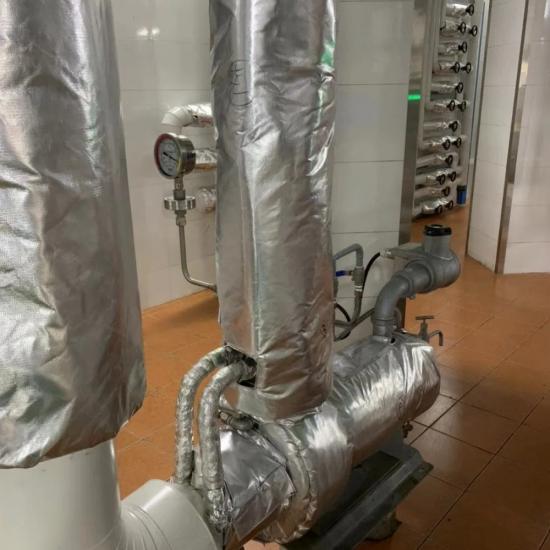

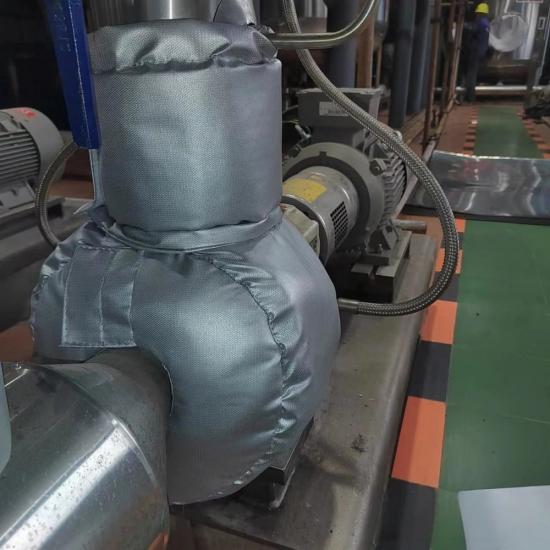

أغطية عزل المضخات القابلة للإزالة من BSTFLEX مصممة خصيصاً للمضخات الصناعية التي تتعامل مع وسائط العمليات الساخنة. يتم تصميم كل غطاء قابل لإعادة الاستخدام حول غلاف المضخة، ووصلات السحب والتفريغ، والدعامات، ونقاط الخدمة، مما يساعد في تقليل الحرارة المكشوفة مع الحفاظ على سهولة الوصول إلى الأختام والمحامل والوصلات ومناطق الصيانة الأخرى.
النظام (موك):
1تقوم شركة BSTFLEX بتصنيع أغطية عزل قابلة للإزالة للمضخات الصناعية التي تنقل تكثيف البخار، والزيت الحراري، والأسفلت، والراتنج، والمواد اللاصقة، والمواد الكيميائية، وغيرها من وسائط العمليات الحساسة لدرجة الحرارة. يتم تصنيع كل غطاء بناءً على الهندسة الفعلية للمضخة، وليس اختياره من أحجام المخزون العامة.
يتناسب الغطاء مع الجزء المعزول من غلاف المضخة والوصلات المرتبطة به، مع السماح بالوصول المخطط له إلى الأختام، والمحامل، والمصارف، وفتحات التهوية، ومناطق التوصيل، ونقاط التثبيت. يمكن فتح الهيكل القابل للإزالة أثناء الصيانة وإعادة تركيبه دون الحاجة إلى قطع العزل التقليدي وإعادة بنائه.
تجمع المضخات بين الأغلفة المنحنية، والوصلات ذات الحواف، وأقدام الدعم، واختراقات العمود، والأنابيب المجاورة داخل مساحة مدمجة. هذه الميزات تجعل العزل الصلب صعب التركيب وغير مريح عند الإزالة. ومع ذلك، فإن ترك غلاف المضخة مكشوفاً قد يؤدي إلى حدوث فجوة في خط العملية المعزول.
يتبع غطاء عزل المضخة المخصص شكل المعدات مع فصل المناطق التي يجب أن تظل قابلة للوصول. اعتماداً على المضخة وإجراءات الصيانة، قد يستخدم النظام النهائي غطاءً واحداً يلتف حولها أو عدة أقسام مرقمة. تكون الأغطية المقسمة مفيدة عندما يحتاج الفنيون إلى إزالة قسم الغلاف دون التأثير على العزل حول وصلات السحب والتفريغ.
يجب تأكيد حدود العزل قبل التصنيع. لا ينبغي تغطية المحركات الكهربائية، وفتحات التهوية، وواقيات التوصيل، ومبيت المحامل، والأختام الميكانيكية، وغيرها من المكونات الحساسة للحرارة أو المتحركة ما لم يوافق مُصنّع المعدات ومهندس المشروع على هذا الترتيب.
تُستخدم أغطية عزل المضخات القابلة للإزالة حيث يعمل غلاف المضخة فوق أو تحت درجة الحرارة المحيطة ويجب أن يظل متاحاً للفحص. تشمل التطبيقات الشائعة ما يلي:
هذا المنتج مخصص لعزل المعدات الصناعية. وهو ليس غطاءً لمضخة بئر منزلية، أو حاوية لمضخة حمام سباحة، أو بطانية صوتية لمضخة حرارية، أو حقيبة حماية من التجمد ذاتية التسخين. التطبيقات التي تتطلب تسخيناً نشطاً يجب أن تستخدم نظام تتبع حراري أو نظام تسخين مصمماً بشكل منفصل.
يتم اختيار نظام الطبقات النهائي وفقاً لدرجة حرارة التشغيل، ووسائط المضخة، وبيئة التركيب، والخلوص المتاح، وتكرار الإزالة. يتضمن غطاء عزل المضخة النموذجي القابل للإزالة طبقة واقية خارجية، وقلب عزل حراري، وبطانة مواجهة للحرارة، وأدوات تثبيت قابلة لإعادة الاستخدام.
| الطبقة أو المكون | نموذجي خيارات | الغرض من التصميم |
|---|---|---|
| غطاء واقي خارجي | ألياف زجاجية مطلية بالسيليكون، ألياف زجاجية مطلية بـ PTFE، ألياف زجاجية ملمّعة بالألمنيوم أو غيرها من الأقمشة المطلية المقاومة للحرارة | يحمي العزل من التداول، والرطوبة، والزيت، والطقس، وتلوث الموقع |
| قلب العزل | حصيرة إبر الألياف الزجاجية، حصيرة إبر السيليكا، عزل ألياف السيراميك أو عزل قائم على الإيروجيل | يوفر المقاومة الحرارية المطلوبة ضمن السماكة المسموح بها |
| بطانة داخلية | قماش الألياف الزجاجية، قماش السيليكا، رقائق الفولاذ المقاوم للصدأ أو شبكة الفولاذ المقاوم للصدأ | يحتوي على العزل ويواجه سطح المعدات الساخن |
| المغلقات | حلقات على شكل حرف D وأحزمة، وخطافات من الفولاذ المقاوم للصدأ، وأسلاك ربط، ونوابض، وأبازيم أو غيرها من المثبتات القابلة للإزالة | تثبت الأقسام المشكلة وتسمح بالإزالة المتكررة |
| التعزيز | دبابيس التبطين، وشبكة من الفولاذ المقاوم للصدأ، ودرزات معززة، وحماية للحواف، ورقع تآكل موضعية | تحافظ على وضع الطبقات حول الأسطح المنحنية وغير المنتظمة |
يجب تقييم قدرة تحمل درجة الحرارة كتجميعة كاملة. تؤثر الأقمشة، وقلب العزل، والبطانة، وخيوط الخياطة، والمثبتات، والخلوصات جميعها على مدى ملاءمة التصميم لمضخة معينة.
عادة ما يحتاج غطاء المضخة إلى تفاصيل نموذج أكثر من سترة الأنابيب أو الفلنجات البسيطة. قد يحتوي الغلاف على أقطار مختلفة على كل جانب، ويجب أن يتناسب الفتحة الموجودة في جانب المحرك حول العمود أو منطقة الختم دون ملامسة الأجزاء المتحركة. قد تحتاج سدادات التصريف، وفتحات التهوية، ووصلات الضغط، ولوحات الأسماء أيضًا إلى البقاء مرئية.
يمكن لـ BSTFLEX تقسيم الغطاء إلى أقسام فردية للغلاف، ووصلة الشفط، ووصلة التصريف. يمكن للرفارف المتداخلة تقليل الفجوات بين الأقسام مع السماح بإزالة جزء واحد بشكل مستقل. يمكن للملصقات الدائمة تحديد رقم المعدات، وقسم الغطاء، واتجاه التركيب.
يُفضل وجود رسم أبعاد لسترة عزل مضخة جديدة. عندما لا يتوفر رسم، يمكن استخدام الصور الفوتوغرافية وقياسات الموقع لتطوير النموذج الأولي. يرجى تقديم:
يجب أن تُظهر الصور الفوتوغرافية المضخة من الأمام، والخلف، وكلا الجانبين، ومن الأعلى. حدد حدود العزل المقصودة مباشرة على صورة فوتوغرافية عندما يكون هناك أي شك حول المكونات التي يجب أن تظل خارج الغطاء.
يعتمد ترتيب الإغلاق على درجة الحرارة، والاهتزاز، والمساحة المتاحة، وعدد مرات فتح الغطاء. توفر الحلقات على شكل حرف D والأحزمة شدًا قابلاً للتعديل للعديد من المضخات الصناعية العامة. يمكن اختيار خطافات الفولاذ المقاوم للصدأ، والنوابض، وأسلاك الربط حيث يُفضل نظام تثبيت معدني بالكامل.
يجب وضع المغلقات في أماكن يمكن لموظفي الصيانة الوصول إليها بأمان. لا ينبغي وضعها مقابل جدار، أو تحت المضخة، أو بجوار المعدات الدوارة. يمكن إضافة ألسنة سحب معززة لتبسيط المناولة عندما يرتدي العمال قفازات واقية.
يجب إيقاف تشغيل المضخة وتأمينها وفقًا لإجراءات المصنع قبل إزالة الغطاء أو تركيبه. بعد التركيب، تأكد من أن السترة لا تعيق العمود، أو التوصيل، أو تدفق هواء التبريد، أو مسار التصريف، أو الوصول المطلوب للفحوصات الروتينية.
أثناء الصيانة المخطط لها، افحص الغطاء بحثًا عن عزل ملوث، أو درزات تالفة، أو أجهزة تثبيت مفكوكة، أو تدهور ناتج عن الحرارة. يجب فحص قلب العزل المبلل أو الملوث كيميائيًا بدلاً من تغطيته مرة أخرى ببساطة. يجب أيضًا فحص المضخة والأنابيب بحثًا عن أي تسرب قبل إعادة التركيب.
يمكن أن يساعد عزل غلاف المضخة المكشوف في تقليل انتقال الحرارة غير المرغوب فيه بين العملية ومساحة العمل المحيطة. بالنسبة للوسائط المسخنة، يمكن للغطاء دعم الاحتفاظ بالحرارة عبر جسم المضخة. كما يمكن أن يقلل من التعرض المباشر للأسطح الساخنة في المناطق الصناعية المأهولة.
تعتمد النتيجة الحرارية الفعلية على درجة حرارة السطح، والظروف المحيطة، ونوع العزل، والسمك، والتغطية، وجودة التركيب. حيثما تكون هناك حاجة إلى درجة حرارة سطح خارجية محددة أو قيمة فقدان حرارة، قدم ظروف التصميم حتى يمكن مراجعة البناء مقابل هدف المشروع.
تدعم BSTFLEX النماذج الأولية، وكميات المشاريع الصغيرة، وتوريد OEM المتكرر. يمكن إنتاج الأغطية من الرسومات الهندسية، وقياسات الموقع، وقوالب الكرتون أو القماش، والصور الفوتوغرافية، أو عينة مادية معتمدة. يمكن دمج أرقام الأجزاء، وملصقات الأقسام، وتحديد هوية العميل، ومتطلبات التعبئة والتغليف للبرامج المتكررة.
بالنسبة لأعمال الاستبدال، اشرح سبب استبدال الغطاء السابق. قد لا تحل النسخة المباشرة المشاكل الناجمة عن خلوصات غير صحيحة، أو مغلقات يتعذر الوصول إليها، أو تلوث، أو وزن زائد، أو حدود عزل غير مناسبة. تساعد صور الغطاء المثبت والمزال في تحديد تغييرات التصميم الضرورية.
عادةً ما يتم تصميم الغطاء حول غلاف المضخة والأجزاء الساخنة المعتمدة بدلاً من المحرك الكهربائي. يجب أن تظل تهوية المحرك والمحامل والوصلات والأختام والمكونات المتحركة مكشوفة ما لم توافق الشركة المصنعة للمعدات على ترتيب آخر.
فقط عندما تكون الهندسة الخارجية ومواقع التوصيل ونقاط الوصول المطلوبة متشابهة بدرجة كافية. للحصول على ملاءمة موثوقة، يجب مراجعة كل طراز مضخة أو مجموعة أبعاد بشكل منفصل.
نعم. يمكن دمج الحواف في الغطاء الرئيسي أو عزلها بأغطية حواف منفصلة قابلة للإزالة. عادةً ما توفر الأقسام المنفصلة وصولاً أكثر ملاءمة عندما يتطلب اتصال واحد فقط الصيانة.
تتوفر تصميمات خارجية بأقمشة خارجية مناسبة ودرزات محمية واعتبارات تصريف. تعتمد مقاومة الطقس على التصميم الكامل، وليس فقط طلاء النسيج، لذا يجب مراجعة الاتجاه ونقاط دخول المياه.
يعمل العزل على إبطاء انتقال الحرارة ولكنه لا يولد الحرارة. في الأماكن التي تكون فيها ظروف التجمد ممكنة، قد يتطلب النظام تتبع حراري مصمم بشكل صحيح أو مصدر حرارة نشط آخر بالإضافة إلى غطاء العزل القابل للإزالة.
نعم. أرسل عينة غير تالفة أو عينة مع تحديد المناطق التالفة بوضوح. لا يزال يوصى بتأكيد الأبعاد لأن الأغطية القديمة قد تكون تمددت أو انكمشت أو تغيرت أثناء الخدمة.
أرسل رسم المضخة، وطراز المعدات، ودرجة حرارة التشغيل، والكمية، وصوراً إلى BSTFLEX. سنقوم بمراجعة حدود العزل، وتخطيط القسم، والمواد، وطريقة التثبيت، ووصول الصيانة قبل تأكيد مواصفات التصنيع.
