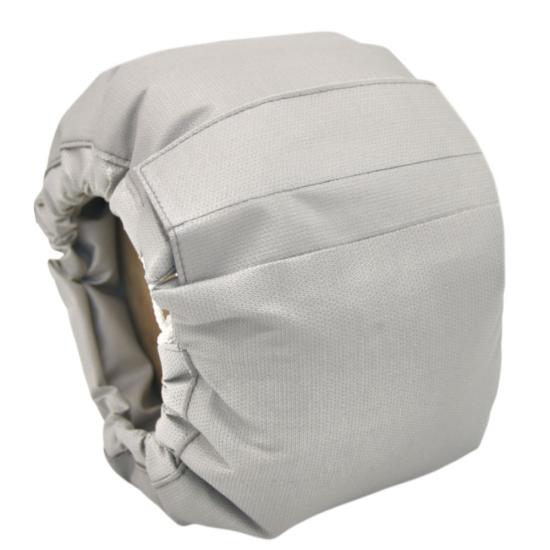

يتم تصنيع أغطية عزل الحواف القابلة للإزالة من BSTFLEX خصيصاً لتناسب قطر الحافة، وحجم الأنبوب، وبروز البراغي، ومساحة التثبيت المتاحة. يساعد الهيكل متعدد الطبقات القابل لإعادة الاستخدام في التحكم في فقدان الحرارة ودرجة حرارة السطح المكشوف، مع السماح بفتح وصلة الحافة للفحص أو الصيانة دون إتلاف العزل.
النظام (موك):
1غطاء عزل الحواف القابل للإزالة هو سترة حرارية مصممة خصيصاً لوصلات الحواف المثبتة بمسامير في أنظمة الأنابيب الصناعية. وهو يغلق فجوة العزل حول جسم الحافة والمسامير وعزل الأنابيب المجاور مع الحفاظ على إمكانية الوصول إلى الوصلة للفحص أو الربط أو الصيانة أو الاستبدال.
تقوم BSTFLEX بتصنيع كل غطاء حافة بناءً على الأبعاد الفعلية للمعدات بدلاً من الأشكال القياسية الجاهزة. يمكن للعملاء إرسال رسم أو ورقة قياس أو صور فوتوغرافية أو عينة مادية. يتم بعد ذلك اختيار هندسة الغطاء وسماكة العزل ونظام النسيج وترتيب التثبيت وفقاً لدرجة حرارة التشغيل وبيئة الخدمة ومتطلبات الصيانة.
غالباً ما تُترك وصلات الحواف مكشوفة لأن العزل الصلب يصعب إزالته وإعادة تركيبه حول المسامير والتكوينات غير المنتظمة. يمكن أن تصبح الحافة الساخنة غير المغطاة مصدراً مركزاً لفقدان الحرارة وتخلق سطحاً ساخناً بالقرب من المشغلين أو الكابلات أو المعدات المجاورة.
يوفر غطاء العزل القابل للإزالة والمثبت بشكل صحيح تغطية حرارية دون إغلاق الوصلة بشكل دائم. عند الحاجة إلى الصيانة، يمكن فك أدوات التثبيت وإزالة الغطاء بالكامل. بعد الانتهاء من العمل، يمكن عادةً إعادة تركيب نفس الغطاء، مما يجنب الحاجة إلى القطع والاستبدال المتكرر للعزل التقليدي.
القطر الخارجي وحده لا يكفي لتصنيع غطاء حافة موثوق. فطول المسمار وسماكة عزل الأنابيب وعرض الحافة والتجهيزات المجاورة وخلوص التركيب يمكن أن تؤثر جميعها على النمط النهائي. تراجع BSTFLEX المجموعة الكاملة قبل تأكيد التصميم.

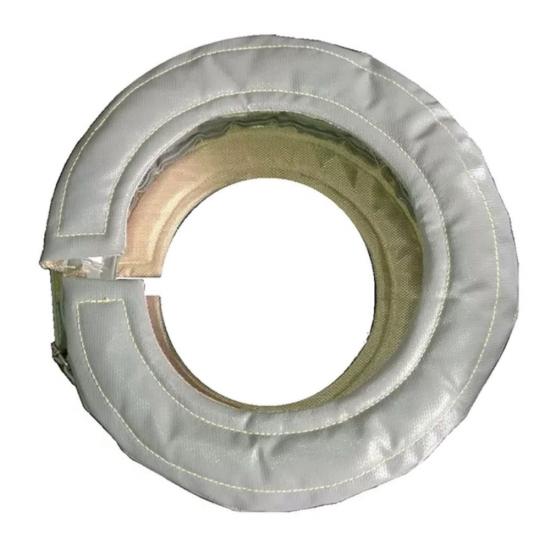

يمكن تصنيع الغطاء كسترة ملفوفة من قطعة واحدة أو كبنية مقسمة عندما تكون مساحة الوصول محدودة. يمكن دمج الفتحات والتداخلات والحواف المقواة والقواطع المحلية للدعامات أو المصارف أو الأدوات أو الأنابيب المجاورة. يمكن أيضاً إضافة ملصقات تعريفية عندما يستخدم المصنع العديد من الأغطية المتشابهة.
| قسم الغطاء | خيارات المواد المتاحة | اعتبارات الاختيار |
|---|---|---|

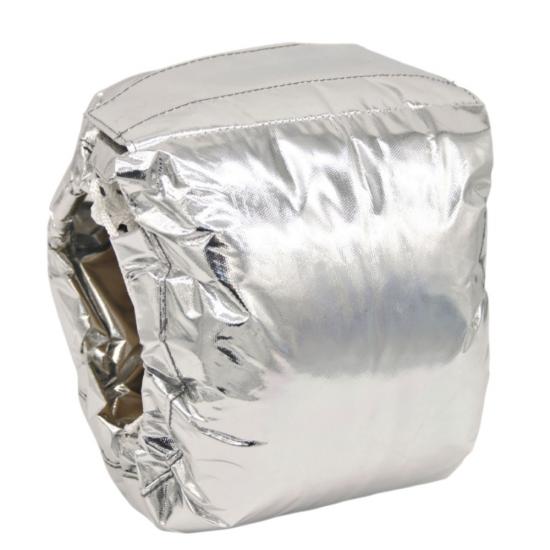

| الغطاء الخارجي | ألياف زجاجية مطلية بالسيليكون، Pألياف زجاجية مطلية بـ TFE، أو ألياف زجاجية ملمّعة بالألمنيوم، أو أقمشة أخرى مطلية مقاومة للحرارة | الطقس، الزيت، الرطوبة، التآكل، الحرارة المشعة، وظروف التنظيف |
| قلب العزل | حصيرة إبر الألياف الزجاجية، حصيرة إبر السيليكا، عزل ألياف السيراميك، أو العزل القائم على الإيروجيل | درجة حرارة التشغيل، السماكة المطلوبة، الخلوص المتاح، والهدف الحراري |
| بطانة الوجه الساخن | نسيج الألياف الزجاجية، نسيج السيليكا، رقائق الفولاذ المقاوم للصدأ، أو شبكة الفولاذ المقاوم للصدأ | درجة حرارة التلامس المباشر، الاهتزاز، التآكل، وبيئة العملية |
| نظام التثبيت | حلقات على شكل D وأحزمة، خطافات من الفولاذ المقاوم للصدأ وأسلاك ربط، نوابض، أبازيم، أو غيرها من المثبتات القابلة للإزالة | مساحة التركيب، تكرار الإزالة، الاهتزاز، ودرجة حرارة التعرض |
| التعزيز | شبكة الفولاذ المقاوم للصدأ، طبقات مقواة، حماية الحواف، دبابيس التبطين، أو أجهزة الدعم | حجم الغطاء، الاتجاه، الحركة، والحمل الميكانيكي |
لا يمكن تطبيق تصنيفات درجة حرارة المواد على الغطاء النهائي دون مراجعة المجموعة الكاملة. يجب أن يعمل النسيج الخارجي وقلب العزل والبطانة والخيوط والمثبتات وطريقة التركيب معاً تحت ظروف الخدمة الفعلية.

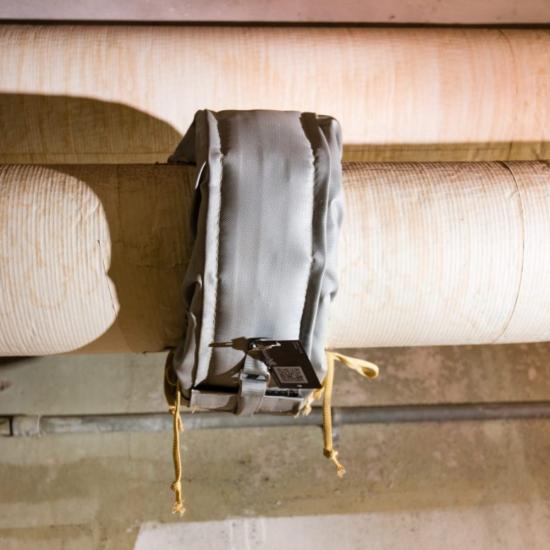

يمكن لـ BSTFLEX تصنيع أغطية عزل للحواف ذات الوجه المرتفع، والحواف ذات الوجه المسطح، ووصلات الأنابيب، وغيرها من الوصلات المثبتة بمسامير. يمكن تكييف التصاميم مع مسارات الأنابيب الأفقية، والأنابيب الرأسية، ومجموعات الصمامات المزدوجة المتقاربة، والحواف الموجودة بالقرب من الجدران أو الدعامات أو غيرها من المعدات.
تساعد معلومات المشروع الدقيقة في تجنب التداخل مع البراغي والدعامات والمعدات المجاورة. بالنسبة لغطاء عزل حافة جديد، يرجى تقديم أكبر قدر ممكن من التفاصيل التالية:
بالنسبة للتجميعات المعقدة، عادة ما تكون الصورة الفوتوغرافية ذات الأبعاد المحددة أو الرسم الهندسي البسيط للأبعاد أكثر فائدة من حجم الحافة وحده. يمكن لـ BSTFLEX أيضًا العمل بناءً على عينة معتمدة عندما تتطلب الطلبات المتكررة ملاءمة متسقة.
يجب أن تتوافق طريقة التثبيت مع درجة حرارة العمل والطريقة التي تتعامل بها فرق الصيانة مع الغطاء. توفر الحلقات على شكل حرف D مع الأشرطة شدًا قابلاً للتعديل وهي مناسبة للعديد من التطبيقات الصناعية العامة. تتوفر خطافات الفولاذ المقاوم للصدأ وأسلاك الربط والنوابض حيث تتطلب درجات الحرارة المرتفعة أو الاهتزاز أو الوصول المتكرر إغلاقًا معدنيًا بالكامل.
يمكن أن يتضمن النمط ألسنة متداخلة حول فتحات الأنابيب لتقليل الفجوات المكشوفة. يمكن لألسنة السحب المعززة وعناصر الإغلاق ذات المواقع الواضحة تبسيط عملية الإزالة أثناء ارتداء القفازات الصناعية. حيثما يكون التوجيه مهمًا، يمكن للملصقات الدائمة تحديد رقم المعدة أو اتجاه التدفق أو موضع التركيب.
يخدم غطاء عزل الحافة وواقي الحافة أغراضًا مختلفة. غطاء العزل هو منتج حراري متعدد الطبقات يهدف إلى تقليل انتقال الحرارة وتوفير وصول قابل للإزالة. تم تصميم واقي الحافة أو درع الرذاذ بشكل أساسي للمساعدة في احتواء أو الإشارة إلى التسرب من وصلة حافة مضغوطة.
لا ينبغي التعامل مع منتج واحد تلقائيًا كبديل للآخر. إذا كان المشروع يتطلب كلاً من العزل الحراري والحماية من التسرب، فيجب مراجعة التصميم فيما يتعلق بوسائط العملية، والضغط، والتصريف، ومتطلبات الفحص، وإجراءات السلامة.
تدعم BSTFLEX النماذج الأولية الفردية، والأغطية البديلة، والإنتاج المتكرر للشركات المصنعة للمعدات الأصلية (OEM). يمكن تصنيع الأغطية من رسومات العميل، أو قياسات الموقع، أو الصور الفوتوغرافية، أو القوالب، أو العينات المعتمدة. بالنسبة للبرامج المتكررة، يمكن دمج أرقام الأجزاء وملصقات التعريف ومتطلبات التعبئة والتغليف في مواصفات الإنتاج.
يجب أن تتضمن مشاريع الاستبدال معلومات حول هيكل الغطاء السابق وسبب الاستبدال. قد يتطلب التلف الناتج عن الحرارة، أو التعرض للمواد الكيميائية، أو أدوات التثبيت الممزقة، أو الملاءمة الضعيفة، أو محدودية الوصول للصيانة مادة أو نمطًا مختلفًا بدلاً من نسخة مباشرة.
يتم تصنيعها عادةً حسب الطلب لأن قطر الحافة، ونتوء البراغي، وعزل الأنابيب، وخلوص التركيب تختلف بين الأنظمة. يمكن استخدام بيانات الحافة القياسية كنقطة بداية، ولكن يجب فحص التجميع المثبت قبل الإنتاج.
نعم. تم تصميم المنتج ليتم فتحه وإعادة تركيبه أثناء الفحص أو الصيانة. يعتمد عمر الخدمة الفعلي على درجة الحرارة، والمناولة، والتلوث، والأضرار الميكانيكية، وما إذا كانت المواد المختارة تتوافق مع بيئة التشغيل.
نعم، ولكن الغطاء المدمج للصمام والفلنجة ليس دائماً هو الترتيب الأفضل. يمكن للأغطية المنفصلة توفير وصول أسرع إلى أحد المكونات، بينما قد يقلل الغطاء المدمج من اللحامات والفجوات المكشوفة. يمكن لـ BSTFLEX مراجعة كلا الخيارين من خلال رسم المعدات.
نعم. يمكن للتصاميم الخارجية استخدام أقمشة خارجية مقاومة للعوامل الجوية، ودرزات محمية، وتفاصيل تصريف، وإغلاقات مناسبة. يجب أن يتم تركيب الغطاء النهائي بحيث لا يتجمع الماء داخل نظام العزل.
في المشتريات الصناعية، غالباً ما تُستخدم هذه المصطلحات لنفس النوع العام من العزل المرن القابل للإزالة. يُعد "غطاء عزل الفلنجة" هو الاسم الأكثر وضوحاً للمنتج لأنه يحدد كلاً من المكون المعزول ووظيفة المنتج.
نعم. يمكن أن تساعد العينة القابلة للاستخدام في تأكيد الشكل، والإغلاقات، وتسلسل التركيب. يجب تحديد أي مشاكل معروفة في الملاءمة أو مناطق تالفة حتى لا تتكرر في الغطاء الجديد.
أرسل أبعاد الفلنجة، ودرجة حرارة التشغيل، والكمية، والصور، والرسومات المتاحة إلى BSTFLEX. سنقوم بمراجعة هيكل الطبقات، وطريقة التثبيت، وخلوص التركيب، ونهج التصنيع المناسب لتطبيقك.
