تم تصنيع أغطية عزل الأنابيب القابلة للإزالة من BSTFLEX خصيصاً لأقسام الأنابيب الصناعية المستقيمة التي تتطلب تغطية حرارية ووصولاً منتظماً. يمكن تصنيع أقسام معيارية قابلة لإعادة الاستخدام بناءً على قطر الأنبوب، وطول العزل، ودرجة حرارة التشغيل، والتتبع الحراري، وخلوص التركيب، مع اختيار المواد والمغلقات بما يتناسب مع بيئة الخدمة الفعلية.
النظام (موك):
1غطاء العزل القابل للإزالة للأنابيب هو غطاء حراري مرن وقابل لإعادة الاستخدام، مصمم خصيصًا لأجزاء الأنابيب الصناعية التي يجب أن تبقى قابلة للوصول. يوفر هذا الغطاء بديلاً عن إعادة بناء العزل التقليدي بعد الفحص أو اللحام أو أعمال التدفئة أو الصيانة الدورية.
تقوم شركة BSTFLEX بتصنيع كل غلاف وفقًا لقطر الأنبوب، وطول العزل المطلوب، ودرجة حرارة التشغيل، والبيئة المحيطة، ومساحة التركيب المتاحة. ويمكن تقسيم مسارات الأنابيب الطويلة إلى أقسام معيارية مرقمة بحيث يقوم فنيو الصيانة بإزالة القسم المطلوب فقط لإنجاز العمل.
تتناول هذه الصفحة الخاصة بالمنتج العزل القابل للإزالة للأنابيب المستقيمة. تختلف أشكال الفلنجات والمضخات والصمامات والمرفقات والمحولات والمخفضات، وتتطلب كل منها استخدام أغطية مخصصة لعزلها بشكل أفضل. يساعد فصل هذه المنتجات على توفير نمط أكثر دقة، ويسهل طلب قطع الغيار.
تشمل المواقع النموذجية أجزاء الأنابيب المكشوفة بين العوازل الدائمة، ونقاط الفحص، ومناطق اللحام، ووصلات التدفئة، ومناطق الوصول إلى الأجهزة، وبكرات الأنابيب القصيرة التي تُزال بانتظام. يمكن أن يتداخل الغلاف مع العوازل المجاورة لتقليل الفجوات المفتوحة مع الحفاظ على خط إزالة واضح.
قسم ملتف من قطعة واحدة مع إغلاق طولي. هذا التصميم مناسب لطول أنبوب محدد حيث يمكن فتح الغلاف ورفعه دون تداخل مع المعدات المجاورة.
يمكن تقسيم المسارات الطويلة إلى أقسام يسهل التعامل معها. ويمكن وضع ملصق تعريف دائم على كل قسم يوضح رقم الخط وموقعه وتسلسل تركيبه. وتساعد الأطراف المتداخلة على تقليل الفجوات بين الأغطية المتجاورة.
يمكن تركيب غطاء قصير قابل للإزالة فوق نقطة لحام أو نقطة فحص أو موقع اختبار يتطلب الوصول الدوري. ويبقى العازل الدائم المحيط دون تغيير أثناء إزالة غطاء الوصول.
يمكن تصميم الغلاف الخارجي ليتناسب مع كابلات التدفئة المعتمدة، وخطوط التدفئة بالبخار، وصناديق التوصيل. التدفئة نظام هندسي منفصل. يجب تحديد الموقع، وفئة درجة الحرارة، ومتطلبات الوصول للصيانة قبل تأكيد بناء الغلاف الخارجي.
يمكن استخدام أقمشة خارجية مقاومة للعوامل الجوية، ودرزات محمية، وتفاصيل تركيب تمنع دخول الماء في التصاميم الخارجية. يُعدّ التوجيه مهمًا: يجب وضع الأقفال والتداخلات والدرزات بحيث لا يتجمع الماء داخل العازل.
| عنصر | خيارات المواد النموذجية | عوامل الاختيار |
|---|---|---|
| السترة الخارجية | الألياف الزجاجية المطلية بالسيليكون، الألياف الزجاجية المطلية بمادة PTFEالزجاج، أو الألياف الزجاجية المطلية بالألومنيوم، أو غيرها من الأقمشة المطلية المقاومة لدرجات الحرارة العالية | الطقس، والزيوت، والرطوبة، والتآكل، والحرارة المشعة، وظروف التنظيف |
| قلب حراري | حصيرة من الألياف الزجاجية المقواة بالإبر، أو حصيرة من السيليكا المقواة بالإبر، أو عازل من الألياف الخزفية، أو عازل قائم على الهلام الهوائي | درجة حرارة الأنبوب، والهدف الحراري، والسمك والوزن المسموح بهما |
| محدد العيون الساخن للوجه | قماش من الألياف الزجاجية، أو نسيج السيليكا، أو رقائق الفولاذ المقاوم للصدأ، أو شبكة من الفولاذ المقاوم للصدأ | درجة حرارة التلامس، والاهتزاز، وحالة السطح، والتآكل الميكانيكي |
| نظام التثبيت | حلقات على شكل حرف D وأحزمة، وخطافات وأسلاك ربط، ونوابض، وأبازيم أو غيرها من أدوات الإغلاق القابلة لإعادة الاستخدام | درجة الحرارة، ومساحة الوصول، والاهتزاز، وتكرار الإزالة |
| التعزيز الداخلي | دبابيس التبطين، وشبكة من الفولاذ المقاوم للصدأ، ودرزات معززة، وطبقات مقاومة للتآكل الموضعية | طول المقطع، والاتجاه، وحركة العزل، وطريقة التعامل معه |
لا ينبغي اعتبار درجة حرارة أي مادة منفردة مؤشراً لدرجة حرارة غلاف الأنبوب بأكمله. يشمل التركيب الكامل النسيج الخارجي، والطبقة العازلة، والبطانة، وخيط الخياطة، والمثبتات، وتفاصيل التركيب. يجب مراجعة جميع المكونات وفقاً لدرجات حرارة التشغيل والتعرض الفعلية.
تُعدّ أغطية الأنابيب المستقيمة أبسط من أغطية الصمامات أو المضخات، لكنّ التركيب النهائي يعتمد على دقة الأبعاد. يُرجى تقديم ما يلي:
إذا كان الأنبوب معزولاً بالفعل، فحدد ما إذا كان الغلاف الجديد سيغطي الأنبوب المكشوف، أو سيحل محل مجموعة العزل بالكامل، أو سيكون مجرد غطاء خارجي قابل للإزالة. فهذه تركيبات مختلفة وتتطلب أقطاراً نهائية مختلفة.
يجب أن يظل الغطاء الطولي مرئيًا ويمكن الوصول إليه بعد التركيب. في الأنابيب الأفقية، يجب ألا يوضع في مكان قد تتجمع فيه السوائل المتسربة أو مياه الأمطار. أما في الأنابيب الرأسية، فيجب أن تمنع تداخلات الأجزاء وطريقة الدعم انزلاق الغلاف والطبقة العازلة إلى الأسفل.

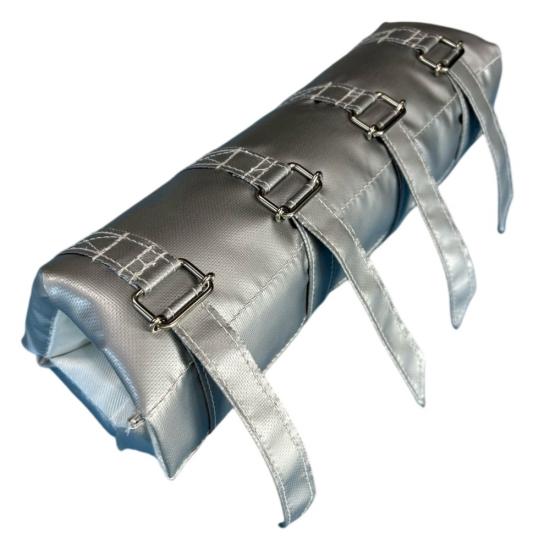

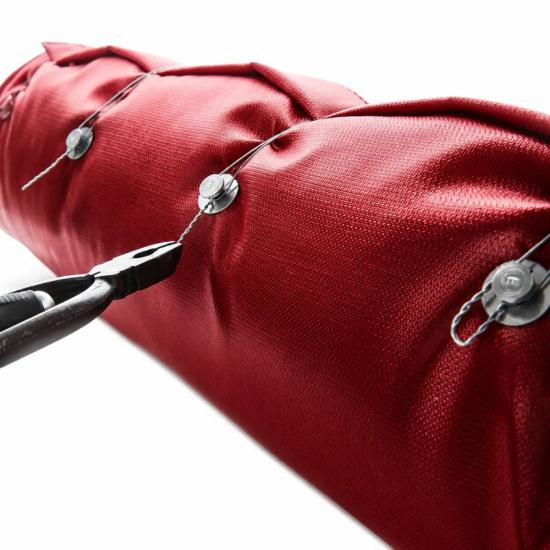

توفر حلقات D المزودة بأحزمة إمكانية ضبط الشد للعديد من التطبيقات الصناعية الداخلية. ويمكن استخدام خطافات ونوابض وأسلاك ربط من الفولاذ المقاوم للصدأ عند الحاجة إلى إغلاق معدني بالكامل. ويعتمد الاختيار الأمثل على درجة حرارة التعرض، والاهتزاز، وتكرار الوصول، وممارسات الموقع.
| طريقة العزل | أفضلمناسب لـ | اعتبارات الصيانة |
|---|---|---|
| غلاف عازل للأنابيب قابل للإزالة | أقسام الأنابيب الصناعية التي تتطلب الوصول المتكرر | يمكن إزالة الأجزاء الكاملة وإعادة تركيبها. |
| غلاف عازل أو شريط لاصق | أعمال الأنابيب الصغيرة، أو الأعمال المؤقتة، أو التطبيقات التي يكون فيها التغليف عمليًا. | قد يلزم فك الغلاف وإعادة التركيب أثناء الصيانة |
| عزل الأنابيب الصلب أو التقليدي | مسارات أنابيب طويلة ودائمة ذات متطلبات وصول محدودة | قد تتطلب الأجزاء قطعًا أو إعادة بناء عند فتحها |
| غلاف معدني | حماية العزل التقليدي من أضرار الطقس والأضرار الميكانيكية | يشكل عادة جزءًا من نظام عزل صلب منفصل |
بالنسبة للأنابيب الساخنة، يُختار التصميم عادةً لتقليل انتقال الحرارة ودرجة حرارة السطح المعرضة للصيانة، مع ضمان سهولة الوصول إليها. أما بالنسبة للأنابيب ذات درجات الحرارة المنخفضة، فيتطلب التحكم في التكثيف نظامًا مستمرًا ومحكم الإغلاق لمنع تسرب البخار. ولا يُنصح باستخدام غلاف عادي مُخيط للأنابيب الساخنة تلقائيًا في تطبيقات التبريد أو التبريد الشديد.
يُبطئ العزل انتقال الحرارة ولكنه لا يُنتجها. قد تتطلب الأنابيب المعرضة لظروف التجمد نظام تدفئة مصممًا بشكل مناسب بالإضافة إلى العزل. يجب أن يكون الغلاف متوافقًا مع تصميم نظام التدفئة، ويجب ألا يُغطي صناديق التوصيل أو نقاط الفحص التي يجب أن تظل متاحة.
بعد إزالة الغطاء، ضعه على سطح نظيف وجاف بدلاً من طيه بشدة أو جره على الأرض. قبل إعادة تركيبه، افحص الغطاء الخارجي والبطانة والدرزات والمثبتات وطبقة العزل. قد لا يوفر العزل الرطب أو المضغوط أو الملوث كيميائياً الأداء المطلوب.
يجب فحص سطح الأنبوب للتأكد من عدم وجود تسريب أو تآكل قبل إعادة تركيب الغلاف. في حال كان التآكل تحت العزل مصدر قلق للمشروع، يجب على مالك الأصل أو مهندس مؤهل تحديد جدول الفحص ونظام الطلاء.
تُوفر شركة BSTFLEX نماذج أولية للأغطية، وقطع غيار، وخدمات إعادة الإنتاج للمشاريع الصناعية ومصنعي المعدات. يُمكن تصنيع الأغطية بناءً على جداول الأنابيب، والرسومات، وقياسات الموقع، والقوالب، أو العينات المعتمدة. تشمل الخيارات أرقام المعدات، وملصقات الأقسام، وعلامات اتجاه التركيب، والتغليف الخاص، ومجموعات المواد المُخصصة لكل مشروع.
بالنسبة لأنابيب التمديد الطويلة، يُرجى تقديم جدول تفصيلي يوضح كمية كل غلاف وطوله ورقم تعريفه. يساعد هذا في مطابقة كل جزء نهائي مع موقع تركيبه، ويسهل طلبات الاستبدال المستقبلية.
يمكن تجميعها حسب قطر الأنبوب وطوله المشتركين، ولكن يجب أن يراعي الحجم النهائي أيضًا سُمك العزل، والعزل المجاور، والوصلات، والتداخلات، والمسافة المخصصة للموقع. يُنصح باستخدام أبعاد خاصة بكل مشروع.
نعم. يمكن تركيب الأجزاء المعيارية بالتتابع مع تداخل الأطراف. تساعد الملصقات المرقمة فرق الصيانة على إعادة تركيب كل جزء في الموضع الصحيح.
يمكن تصميمها لتتوافق مع غطاء مُلائم مُجاور، ولكن عادةً ما يكون من الأفضل استخدام أجزاء قابلة للإزالة خاصة بالشفاه والمرفقات. توفر الأغطية المنفصلة ملاءمة أدق وتسمح بفتح جزء واحد دون إزالة غلاف الأنبوب بالكامل.
نعم، شريطة توفير تصميم نظام التدفئة، وموقع الكابل، وتصنيف درجة الحرارة، ونقاط الوصول المطلوبة. لا يحل غلاف العزل محل أنظمة التحكم في نظام التدفئة أو الحماية الكهربائية.
ليس تلقائيًا. فلكل من عزل الأسطح الساخنة والتحكم في بخار الماء في الأسطح الباردة متطلبات بناء مختلفة. أما التطبيقات المبردة والمبردة جدًا فتتطلب مراجعة دقيقة للتكثيف، ومنع تسرب البخار، والوصلات، والفتحات.
نعم. يجب التأكد من قطر الأنبوب الأصلي والطول المطلوب تركيبه لأن الغلاف القديم قد يكون قد تمدد أو انضغط أو تغير أثناء الخدمة.
أرسل قطر الأنبوب، وطول الجزء المعزول، ودرجة حرارة التشغيل، ومتطلبات العزل، والكمية، وصور التركيب إلى BSTFLEX. سنقوم بمراجعة المواد، وطول المقطع، وترتيب الإغلاق، والتداخلات لنظام الأنابيب الخاص بك.
