النظام (موك):
1غطاء العزل الحراري القابل للإزالة للتوربينات عبارة عن قطعة عازلة حرارية قابلة لإعادة الاستخدام، مصممة خصيصًا للأسطح الخارجية المعتمدة في أنظمة التوربينات الصناعية. وعلى عكس ألواح العزل السائبة، فإن كل قطعة مصممة لموقع محدد ومميزة بحيث يمكن إزالتها أثناء فترة التوقف وإعادتها إلى موضعها الصحيح.
تقوم شركة BSTFLEX بتصنيع أغطية التوربينات بناءً على رسومات المعدات، وأبعاد الموقع، والقوالب، وبيانات القياس ثلاثية الأبعاد، أو العينات المعتمدة. ويتبع تصميم الغطاء خطة صيانة التوربينات، حيث يقسم العزل حول وصلات الغلاف، وصناديق الصمامات، والشفاه، والأنابيب، والأجهزة، ونقاط الفحص.
هذا المنتج مُصمم للاستخدام في التوربينات الصناعية ومعدات توليد الطاقة. وهو ليس غطاءً لشاحن توربيني للسيارات، ولا ينبغي تحديده باستخدام أبعاد أو تصميمات أغطية الشواحن التوربينية للسيارات.

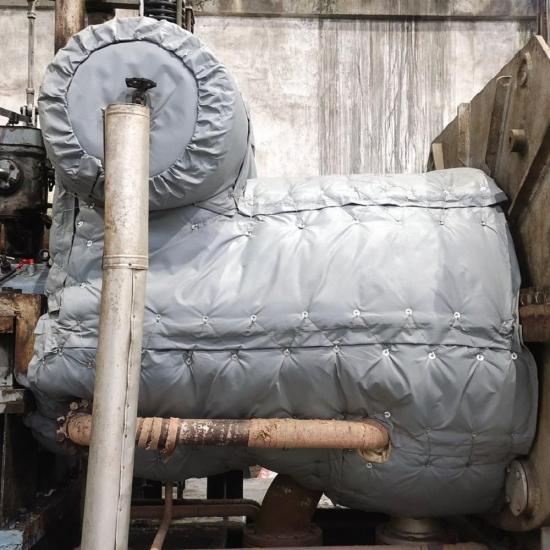

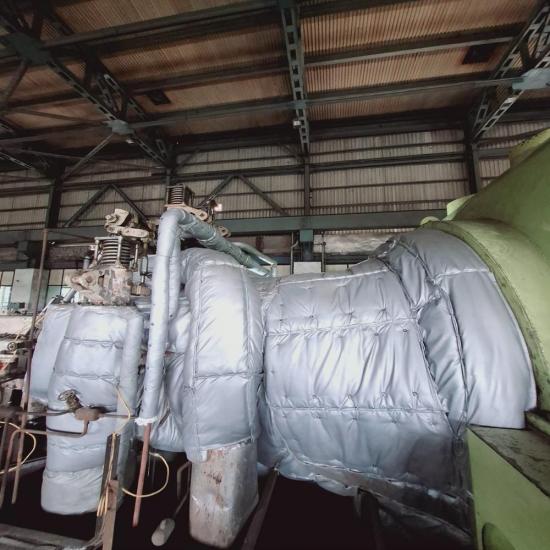

تحتوي أغلفة التوربينات البخارية على أنابيب مقسمة، ووصلات ملولبة، وصناديق صمامات، ووصلات بخار، ومصارف، وأجهزة قياس. يجب أن يتبع نظام العزل هذه الأشكال مع ترك النقاط الصحيحة متاحة للفحص والربط والصيانة.
تُقسّم مساحات التغليف الكبيرة عادةً إلى أقسام عازلة يسهل التعامل معها. ويمكن استخدام طبقات عازلة منفصلة حول صناديق الصمامات، والوصلات الأفقية، والشفاه، وأنابيب البخار. كما يمكن ترتيب حواف الأقسام بحيث تتداخل الوصلات في حال استخدام أكثر من طبقة عازلة واحدة في المشروع.

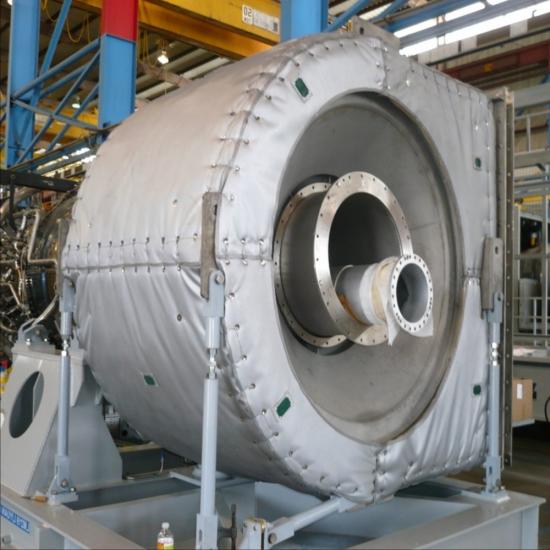

قد تشمل مشاريع التوربينات الغازية أسطح الغلاف الخارجي المعتمدة، والوصلات الساخنة، ومخارج العادم، والأنابيب المرتبطة بها. ويجب تحديد حدود العزل من قبل الشركة المصنعة للتوربينات، أو مهندس المشروع، أو الرسم المعتمد.
يجب عدم تغطية مداخل الضاغط، ومسارات هواء التبريد، وفتحات التهوية، ومداخل نظام الاحتراق، وحوامل المحامل، والأجزاء الدوارة، وغيرها من المناطق الوظيفية، إلا إذا سمح تصميم الجهاز بذلك تحديدًا. كما يجب أن يراعي تصميم الغطاء التمدد الحراري، والاهتزازات، ومساحات الصيانة.
قد يحتوي نظام عزل التوربينات على العديد من الأجزاء المنفصلة. يُعدّ التحديد الدائم لهذه الأجزاء أمراً ضرورياً، لأن الأغطية المتشابهة في الشكل قد تختلف في الفتحات والسماكات ومواقع التركيب.
ينبغي أن يظل حجم ووزن البطانية مناسبين لطريقة الرفع والتركيب المتاحة. ويمكن تقسيم المساحات الكبيرة على طول وصلات التغليف، ومسارات الوصول، وحدود المعدات الطبيعية.
| عنصر | الخيارات النموذجية | اعتبارات التصميم |
|---|---|---|
| الطبقة الواقية الخارجية | الألياف الزجاجية المطلية بالسيليكون،الألياف الزجاجية المطلية بمادة PTFE، أو الألياف الزجاجية المطلية بالألومنيوم، أو غيرها من الأقمشة المقاومة للحرارة المحددة. | رذاذ الزيت، والرطوبة، والتآكل، والاهتزاز، والظروف الجوية، والتعامل أثناء انقطاع التيار الكهربائي |
| لب عازل | حصيرة من الألياف الزجاجية المقواة بالإبر، أو حصيرة من السيليكا المقواة بالإبر، أو عازل من الألياف الخزفية، أو عازل قائم على الهلام الهوائي | درجة حرارة التشغيل، والنتيجة الحرارية المطلوبة، والسماكة المتاحة، ووزن البطانية |
| محدد العيون الساخن للوجه | قماش السيليكا، أو قماش الألياف الزجاجية، أو رقائق الفولاذ المقاوم للصدأ، أو شبكة الفولاذ المقاوم للصدأ | درجة حرارة السطح، والاهتزاز، والتآكل، والتلامس مع هندسة الغلاف |
| نظام التثبيت | خطافات من الفولاذ المقاوم للصدأ، ونوابض، وأسلاك ربط، وأبازيم، وحلقات على شكل حرف D، أو أقفال محددة للمشروع. | درجة الحرارة، والاهتزاز، وإمكانية الوصول، وتسلسل التركيب، وتكرار الإزالة |
| التعزيز والدعم | شبكة من الفولاذ المقاوم للصدأ، ودبابيس خياطة، وعلامات تثبيت، ودرزات معززة، وطبقات مقاومة للتآكل الموضعية | الأسطح الرأسية، والأقسام العلوية، ومساحات البطانيات الكبيرة، والتعامل المتكرر |
لا تُمثل درجة الحرارة المذكورة في ورقة بيانات المواد درجة حرارة غطاء التوربين بالكامل. يجب مراعاة البطانة الداخلية، واللب العازل، والغطاء الخارجي، والخيوط، والمثبتات، وسُمك الغطاء، ومساحة التلامس السطحي، والبيئة المحيطة مجتمعةً.
قد تكون طبقة واحدة قابلة للإزالة مناسبة لبعض أسطح المعدات. تستخدم مشاريع توربينات أخرى طبقات داخلية وخارجية ذات وصلات متداخلة لتقليل مسارات الحرارة المباشرة وتحسين التغطية حول الوصلات المعقدة. يجب تحديد عدد الطبقات والسماكة الإجمالية بناءً على مواصفات المشروع والمتطلبات الحرارية.
عند استخدام طبقات متعددة، يجب ربط كل غطاء داخلي بالغطاء الخارجي المقابل له. يجب أن توضح خريطة التركيب التسلسل الصحيح حتى لا يتم تركيب الألواح الخارجية فوق الأجزاء الداخلية المفقودة أو الموضوعة بشكل غير صحيح.
تُعدّ الأغطية المنفصلة عادةً الخيار الأمثل للصمامات والشفاه وأجزاء الأنابيب التي تتطلب صيانة مستقلة. وهذا يسمح بفتح أحد المكونات دون التأثير على جزء كبير من عازل غلاف التوربين.
بالنسبة للتوربينات الموجودة، لا تكفي الصور الفوتوغرافية وحدها عادةً لتحديد مجموعة كاملة من الأغطية. استخدم الرسومات والقوالب والقياسات التفصيلية وبيانات المسح الضوئي الرقمي أو نظام عينات معتمد لتحديد هندسة وموقع كل قسم.
ينبغي أن تبدأ مشاريع الاستبدال بجرد شامل. سجّل رقم التعريف، وموقع التركيب، والأبعاد، والحالة، وسبب الاستبدال. يجب توثيق أي علامات مفقودة، أو عزل مضغوط، أو بطانات ممزقة، أو مثبتات تالفة، أو تلوث بالزيت قبل إزالة النظام القديم.
لا ينبغي نسخ بطانية قديمة دون التأكد من ملاءمتها. فقد يؤدي تكرار التعامل معها، أو تعرضها للحرارة، أو عمليات الإصلاح السابقة إلى تغيير أبعادها. إذا كانت البطانية الأصلية تترك فراغات أو تعيق الوصول، فينبغي تعديل تصميم البطانية البديلة بناءً على مواصفات الجهاز بدلاً من نسخها بدقة.
قد تتعرض أغطية التوربينات للاهتزاز والحركة أثناء بدء التشغيل والتشغيل والإيقاف. يجب أن تُحكم الأغطية إغلاقها دون وضع قيود صلبة على المفاصل المتحركة أو الخلوصات المطلوبة. يمكن إضافة تقوية موضعية حول الخطافات والفتحات ومناطق التلامس.
يجب أن يسمح تصميم الغطاء الحراري بالتمدد الحراري المحدد، ويجب ألا يربط بين المكونات التي تتحرك بشكل مستقل. يجب الحصول على بيانات التمدد وحدود الحركة من وثائق التوربين أو من مهندس المشروع.
لا ينبغي تركيب العزل فوق تسرب نشط للزيت أو البخار. فالعزل الملوث بالزيت قد يُسبب مخاطر إضافية للحريق والصيانة، ويجب التعامل معه وفقًا لإجراءات المنشأة. يمكن اختيار الأقمشة الخارجية لمقاومتها للبيئة المتوقعة، ولكن القماش المطلي لا يُصلح التسرب.
ينبغي أن تظل مسارات التصريف ومناطق الكشف عن التسرب مرئية عند الحاجة. يجب ألا توجه اللحامات والتداخلات السائل المتسرب إلى قلب العازل أو باتجاه المعدات الكهربائية والدوارة.
يجب فحص أسطح البطانيات الظاهرة، والدرزات، والمثبتات وفقًا لخطة فحص المصنع. ابحث عن الأجزاء المفكوكة، والخطافات المفقودة، والملصقات التالفة، والبقع، والمناطق الرطبة، والعزل المزاح، والتلامس مع المكونات المتحركة أو المهتزة.
بعد إزالة البطانيات، خزّنها في مكان نظيف وجاف ومُعرّف. تجنّب طيّها بشكل حاد أو وضع أشياء ثقيلة فوق العازل. قبل إعادة تركيبها، تأكّد من أن البطانة واللب والغطاء الخارجي والمشابك لا تزال صالحة للاستخدام.
تدعم BSTFLEX أقسام النماذج الأولية، ومجموعات الاستبدال الجزئية، ومشاريع أغطية التوربينات الكاملة. ويمكن استخلاص معلومات التصنيع من الرسومات المعتمدة، وسجلات الأبعاد، والقوالب، والبيانات الرقمية، أو العينات المادية. وتشمل وثائق المشروع جدولًا زمنيًا للغطاء، وملصقات الأقسام، وقوائم التعبئة، ومراجع التركيب.
بالنسبة لمشاريع إيقاف التشغيل، حدد تسلسل التسليم المطلوب وتاريخ الانقطاع عند طلب عرض سعر. قد تتطلب الأنظمة الكبيرة قياسات مرحلية، وموافقة على العينات، وإنتاجًا لضمان توفر الأجزاء الحيوية بالترتيب المطلوب للتركيب.
لا. هذا المنتج عبارة عن نظام عزل معياري لتوربينات البخار والغاز الصناعية. تختلف أغطية شواحن التوربينات في السيارات من حيث هندسة المعدات، والبنية، ومتطلبات التطبيق.
تتطلب أنظمة التوربينات الكبيرة عادةً أقسامًا مرقمة متعددة. أما الأغطية المعيارية فهي أسهل في التعامل وتتيح الوصول إلى الوصلات والصمامات ونقاط الفحص الفردية.
لا يتم ذلك إلا إذا سمحت بذلك وثائق التوربين أو المهندس المسؤول تحديدًا. غالبًا ما تتطلب أغلفة المحامل، وواجهات التشحيم، ومسارات التبريد، ونقاط المراقبة مسافات محددة، ولا ينبغي تغطيتها تلقائيًا.
نعم. يجب فحص الأجزاء القديمة وخريطة التركيب وأبعاد التوربين قبل بدء الإنتاج. ينبغي تحديد أي مشكلة تتعلق بالتوافق أو الوصول أو التلوث أو وضع العلامات لتصحيحها.
نعم. يمكن لكل قسم أن يحمل رقم جزء دائم، ومرجع المعدات، والموقع، والاتجاه، وتعيين الطبقة وفقًا لجدول المشروع.
يمكن تقييم المنشآت الخارجية باستخدام أقمشة خارجية مناسبة، ودرزات محمية، وتصميمات تراعي تصريف المياه. وتعتمد مقاومة العوامل الجوية على عملية التجميع والتركيب الكاملة، وليس فقط على القماش الخارجي.
أرسل إلى BSTFLEX نوع التوربين، وطرازه، وحدود العزل المعتمدة، والرسومات، وبيانات درجة الحرارة، وجدول البطانية، والكمية، ومتطلبات التوقف. سنقوم بمراجعة تخطيط المقطع، والمواد، والمثبتات، والتعريف، وخطة التصنيع لمشروعك.
