غلاف الحماية من الحريق القابل للإزالة للخراطيم الموجودة: كبس، شريط لاصق (فيلكرو)، أم أنبوبي؟

في مجموعة الخراطيم الموجودة، قد تكون تجهيزات الطرفين متصلة بالفعل، وقد يمر المسار خلف المعدات، وقد يقتصر الوصول على جزء قصير مكشوف. في هذه الحالة، لا يكون السؤال الأول المتعلق بغلاف الحماية من الحريق هو القطر الاسمي، بل هو ما إذا كان الغلاف الأنبوبي يمتلك مسار تركيب عملي.

يُفتح غلاف الحماية من الحريق القابل للإزالة على طوله بحيث يمكن لفه حول الخرطوم بدلاً من إدخاله فوق تجهيزة الطرف. توفر إغلاقات الكبس (Snap) والخطاف والحلقة (hook-and-loop) طريقتين لإغلاق تلك الفتحة. يظل غلاف الحماية من الحريق الأنبوبي خياراً متاحاً عند توفر الوصول إلى الطرف أو عند إمكانية تركيب الحماية أثناء استبدال الخرطوم المخطط له.

اختر الشكل المناسب لمهمة التركيب والصيانة، ثم تحقق من ملاءمته الحرارية. الـ مجموعة أغلفة الحماية من الحريق BSTFLEX تتضمن هياكل قابلة للالتفاف بالكبس، وخطاف وحلقة، وأنبوبية لتقييم هذه المتطلبات المختلفة.

الكبس، الخطاف والحلقة أو الأنبوبي: أين يناسب كل شكل

تحدد هذه المقارنة اختلافات التركيب، وليس تصنيفاً عالمياً لمقاومة الحرارة. لا تجعل كبسات المعدن الغلاف مناسباً تلقائياً لتطبيق أكثر سخونة، كما أن الأنبوب المغلق لا يحدد بحد ذاته تصنيف التعرض للهب.

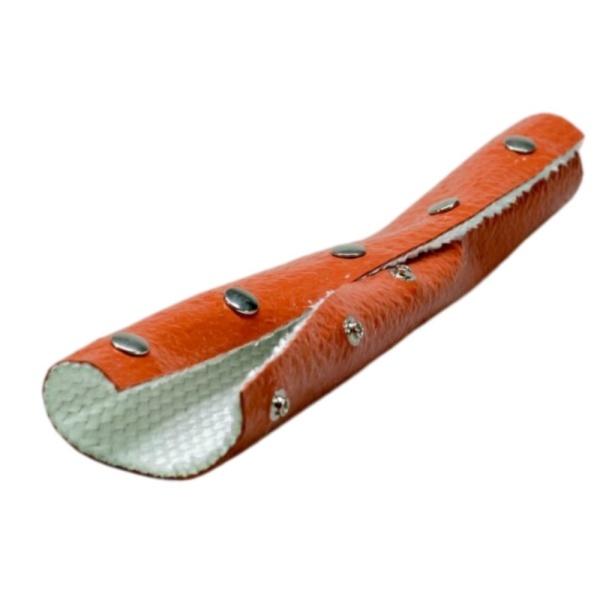

غلاف الحماية من الحريق الملتف بالكبس: تحقق من أكثر من مجرد إغلاق الأزرار

الـ غلاف الحماية من الحريق الملتف بالكبس BSTFLEX يجمع بين حماية الألياف الزجاجية المطلية بالسيليكون وإغلاق كبس معدني. يمكن فتح الغلاف على طوله، ووضعه حول المجموعة، وإغلاقه دون الحاجة إلى إدخال الغطاء بالكامل فوق التجهيزة.

قَيِّم هذا التصميم عندما يتيح التركيب الوصول إلى كل موضع تثبيت والتحقق منه. وفي مجموعة الخراطيم الضيقة، تأكد من أنه يمكن للفني ضغط الأجزاء المتشابكة معًا دون لَيّ الخرطوم أو ضغط الكم بقوة على الكابولي.

منطقة الفحص المهمة هي أيضًا تلك الواقعة بين الأزرار الانضغاطية. فقد يكون الكم مثبتًا بجميع الأزرار ولكنه ما يزال يفقد التداخل المطلوب عند الانحناء. اعتمد التثبيت المغلق على المسار الفعلي، بما في ذلك الجانب الخارجي للانحناءات والحركة المسموح بها للمعدات.

حدد المسافة بين أدوات التثبيت، ونسبة التداخل ومواضع الأطراف في التصميم المتفق عليه. وتجنب افتراض أن نمط أزرار انضغاطية واحدًا سيناسب كل قطر أو انحناء أو طول محمي.

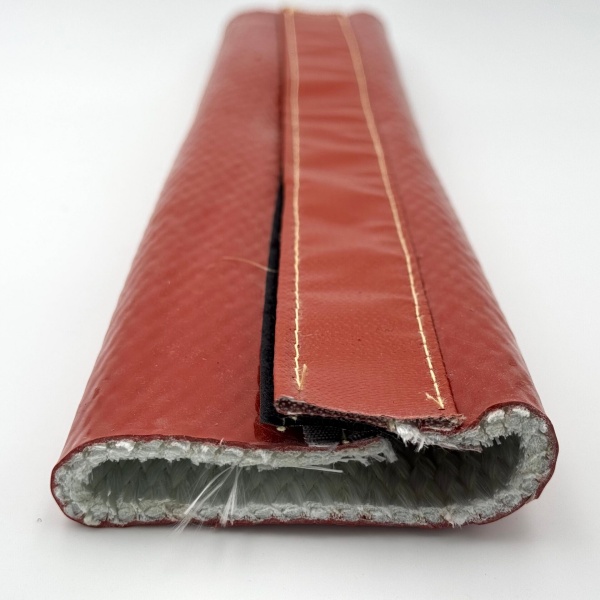

الكم الواقي من الحريق بنظام التشبيك والعروة (Hook-and-Loop): حدد أداة التثبيت، وليس القماش فقط

يوفر كم BSTFLEX الواقي من الحريق بنظام التشبيك والعروة شكلًا آخر قابلًا للفتح للخراطيم والكابلات الحالية. يستخدم منتج VFRS أليافًا زجاجية مجدولة ومطلية بالسليكون مع قفل تشبيك وعروة من النايلون المقاوم للهب وخياطة داخلية باستخدام خيوط الألياف الزجاجية.

يستحق هذا الشكل التقييم عندما تتضمن عملية الصيانة الدورية فتح وصلة طولية وإعادة ضغطها لإغلاقها. تحقق من أن التركيب يوفر مساحة وصول كافية للتعشيق مع منطقة التثبيت المطلوبة، وليس فقط الحافة الأمامية الظاهرة.

لا تختر القفل عن طريق تطبيق درجة حرارة الهيكل المكسو بالسليكون على كل مكون. بل اطلب حدود التشغيل وقاعدة الاختبار للتهيئة النهائية، بما في ذلك مادة التثبيت، والخياطة، والتداخل الواقي.

عندما يُتوقع وجود الغبار أو الألياف أو الزيوت أو مخلفات العمليات، أدرج هذه الظروف في تقييم القفل وخطة الفحص. ولا تفترض أن سطح التثبيت الملوث سيحتفظ بتعشيقه الأصلي. إن شريط التثبيت العادي ذو الخلفية اللاصقة ليس بديلاً معتمدًا للقفل المخاط المحدد.

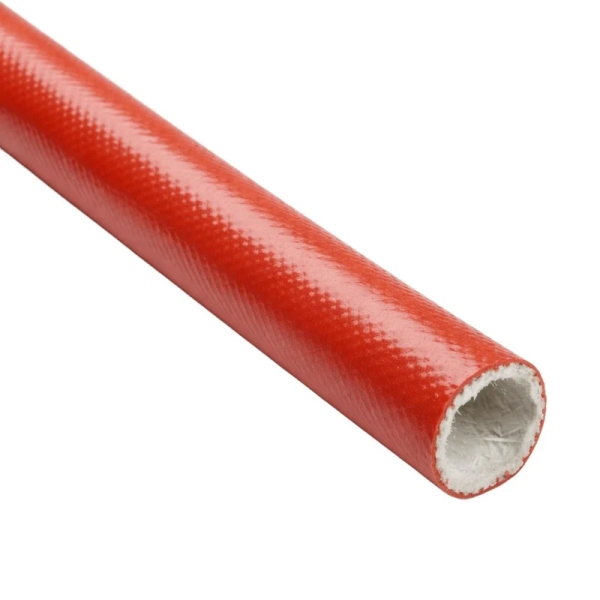

الكم الواقي من الحريق الأنبوبي: احتفظ به عندما يكون الوصول إلى الطرف عمليًا

الغطاء القابل للإزالة ليس ضروريًا لكل عملية تحديث. وعندما يكون الخرطوم مجدولًا بالفعل للاستبدال، يمكن النظر في استخدام كم أنبوبي ضمن تسلسل التجميع المعتمد. كما يمكن أن يكون عمليًا عندما يسمح الطرف الذي يمكن الوصول إليه وشكل الوصلة بالتركيب دون قوة مفرطة.

يستخدم الكم الأنبوبي الواقي من الحريق BSTFLEX EFRS أليافًا زجاجية مجدولة ومطلية بالسليكون. ولا يحتوي على قفل طولي يمكن للمستخدم فتحه لتعشيقه بعد التركيب، على الرغم من أن خلوص الوصلات والانحناءات ومعالجة الأطراف ما تزال بحاجة إلى التحقق.

اختر هذا المسار عندما تكون عملية التركيب محددة ولا يلزم الفتح المنتظم على طول الطول المحمي. لا تقطع الكم الأنبوبي العادي طوليًا وتتعامل معه كمنتج قابل للإزالة ومكافئ. فهذا يغير التغطية ويؤدي إلى وصلة غير معتمدة.

أربعة تفاصيل تحدد ما إذا كانت عملية التحديث ستنجح

1. التثبيت المغلق والتداخل

حدد الأبعاد الخارجية للجزء المحمي والتثبيت المغلق القابل للاستخدام للكم القابل للإزالة. إن عرض المادة المسطحة وحده لا يحدد القطر النهائي أو التداخل المتبقي. ولا ينبغي التعامل مع التثبيت بنظام التشبيك والعروة على أنه إذن لإغلاق الكم بأي عرض مريح.

بالنسبة للأنبوب، تحقق من مسار التركيب بالإضافة إلى التثبيت النهائي. ويوضح مخطط أحجام الأكمام الواقية من الحريق ودليل خلوص الوصلات تلك الفحوصات البُعدية بشكل منفصل.

2. موضع الوصلة بالنسبة للخطر

حدد مصدر الحرارة وأي اتجاه محتمل اللهب أو الشرار أو الرذاذ المنصهر على رسم التركيب. واعرض اتجاه الوصلة والتداخل للمراجعة بالنسبة لمدى التعرض هذا. لا يوجد موضع عقارب ساعة واحد صحيح لكل آلة، والوصلة التي يمكن الوصول إليها ليست بالضرورة وصلة محمية بشكل مناسب.

3. الكوابيل والانحناءات والأجزاء المتحركة

تحقق من المسار بالكامل، وليس فقط عينة مستقيمة على طاولة العمل. وضع علامات على المشابك والدعامات والمناطق التي يتحرك فيها الخرطوم. وتأكد من بقاء القفل متعشقًا، وعدم تعثر الغطاء، وعدم ضغط أي حافة أو أداة تثبيت بقوة على مكون مجاور. ويجب أن تتبع التغييرات في دعامات الخرطوم الترتيب المعتمد للمعدات.

4. إمكانية الوصول للفحص التالي

خطط لكيفية فتح الكم بعد التركيب وأين يمكن للفني رؤية الخرطوم أسفله. بالنسبة للمسارات الأطول، ناقش استخدام أجزاء منفصلة قابلة للصيانة بدلاً من افتراض أن غطاءً مستمرًا واحدًا هو الأفضل. وتتطلب أي وصلات بين الأجزاء تفاصيل تغطية متفقًا عليها؛ فالعوامل المريحة وحدها لا تحدد التداخل المقبول.

قرار عملي لخرطوم مُركَّب

افترض خرطومًا هيدروليكيًا افتراضيًا موجهًا بجوار معدات ساخنة. كلا الطرفين متصلان، والوصلات أكبر من جسم الخرطوم، وفريق الصيانة بحاجة إلى الوصول الدوري لفحص الغطاء أسفل الحماية الحرارية.

يعد الكم الواقي من الحريق القابل للإزالة نقطة بداية معقولة لأنه يعالج كلاً من الوصول إلى الأطراف والفحص اللاحق. قارن بين عينات اللف بالأزرار الانضغاطية وعينات التشبيك والعروة على ذلك المسار. بالنسبة لإصدار الأزرار الانضغاطية، تحقق من الوصول إلى كل موضع تثبيت والتغطية بينها. وبالنسبة لإصدار التشبيك والعروة، تحقق من التعشيق الكامل، ومواصفات أداة التثبيت الفعلية وملاءمتها لظروف التلوث والتعرض.

الآن غير السيناريو: سيتم استبدال الخرطوم أثناء إيقاف التشغيل المجدول والتصميم المعتمد لا يتطلب الفتح المتكرر على طوله. يصبح الكم الأنبوبي بديلاً عمليًا لأن عملية التجميع يمكن أن توفر إمكانية الوصول إلى الأطراف. يتغير القرار بتغير مهمة الصيانة، وليس لأن قفلًا واحدًا متفوق عالميًا.

التحقق من تجميعة الحماية الحرارية الكاملة

قدم بيانات التعرض الحراري العادي، والمسافة من المصدر، والمدة المتوقعة، وأي متطلبات غير عادية للهب أو الرذاذ. اطلب معلومات المنتج المنطبقة على تهيئة الكم والقفل المقترحة بدلاً من الاعتماد على وصف عام للمادة.

عندما يكون تقرير الاختبار أو الاعتماد مطلوبًا، تحقق مما إذا كان يغطي نفس مادة الهيكل، والوصلة، والقفل، وترتيب التركيب. ولا ينبغي تطبيق الأدلة الخاصة بكم أنبوبي غير مقطوع تلقائيًا على تصميم ملتف معدل.

أدرج حدود تشغيل الخرطوم المحمي في المراجعة. فالكم القابل للإزالة لا يزيد من تصنيف ضغطه أو يصرح بالتشغيل تجاوزًا للحد الأقصى لدرجة حرارته. ولا ينبغي تحديده كإصلاح للتسرب، أو حاجز لإنفجار الخرطوم، أو واقٍ من حقن السوائل عالية الضغط دون تأهيل منفصل وصريح لهذا الغرض.

عدم فصل الخرطوم لا يعني التركيب أثناء التشغيل

إن تركيب كم واقٍ من الحريق دون فصل الخرطوم يصف ترتيب الوصلات، وليس إذنًا بالعمل على معدات قيد التشغيل. اتبع إجراء الخدمة الآمنة بالموقع: أوقف تشغيل المعدات وعزلها، وانهِ الطاقة الهيدروليكية والمخزنة الأخرى، وتحقق من الحالة الآمنة قبل العمل. واسمح للمكونات الساخنة بالتبريد إلى حالة معالجة آمنة.

اطلب من أفراد مؤهلين تقييم الخرطوم الذي يسرب، أو التالف حراريًا، أو التالف ميكانيكيًا قبل إضافة غطاء. لا تخفِ عيبًا حاليًا بكم حراري ولا تمد يدك حول خط مضغوط لإغلاق أداة تثبيت.

قد يلغي كم التحديث خطوات الفصل وإعادة التوصيل من المهمة. ولكنه لا يلغي الحاجة إلى فترة صيانة آمنة.

القابل للإزالة لا يعني قابل لإعادة الاستخدام إلى ما لا نهاية

توفّر إعادة فتح الغلاف إمكانية الوصول للفحص؛ لكنها لا تثبت أن الغلاف يظل صالحاً للاستخدام بعد كل تعرض. حدد معايير القبول والاستبدال للطلاء، وجسم الألياف الزجاجية، والخياطة، والإغلاق، ومعالجة الأطراف.

قبل إعادة التركيب، افحص الغلاف بحثاً عن تمزقات، أو خياطة تالفة، أو مشابك مشوهة، أو تعشيق تثبيت غير كافٍ، أو تلوث. بعد حدوث تعرض كبير للهب أو رذاذ منصهر، احصل على تقييم مختص أو استبدل الحماية المتأثرة وفقاً للإجراء المعتمد. لا تستخدم نجاح إعادة الإغلاق كمعيار قبول وحيد.

احتفظ بتفاصيل تعريف الغلاف وتركيبه مع سجل الصيانة. قد لا يكون للاستبدال بنفس اللون والقطر التقريبي نفس البنية.

ما الذي يجب تضمينه في طلب عرض أسعار (RFQ) لغلاف الحماية من الحريق القابل للإزالة

بالنسبة لطلبات الشركات المصنعة للمعدات الأصلية (OEM) أو طلبات الصيانة المتكررة، اعتمد عينة نهائية مع إغلاقها وتداخلها، وليس مجرد قطعة قماش. قارن النتيجة المركبة وإمكانية الوصول للصيانة جنباً إلى جنب مع السعر لكل متر.

أسئلة حول غلاف الحماية من الحريق القابل للإزالة

هل غلاف الحماية من الحريق المشقوق هو نفسه غلاف الحماية من الحريق الملتف؟

يمكن أن تشير الأوصاف إلى غطاء يفتح طولياً، لكنها لا تحدد نظام التثبيت أو البنية التي تم اختبارها. حدد الإغلاق، والملاءمة المغلقة، والتداخل، والمادة بدلاً من الطلب بكلمة "مشقوق" فقط.

هل إغلاقات المشابك أفضل دائماً من شريط الخطاف والحلقة (hook-and-loop) بالقرب من الحرارة العالية؟

لا توجد مقارنة عالمية ناتجة عن اسم أداة التثبيت. يحدد الجسم، والخياطة، وترتيب الدرزات، والتعرض، وأدلة المنتج النهائي مدى الملاءمة. الأجهزة المعدنية ليست، بحد ذاتها، دليلاً على تجميع وقائي ذي تصنيف أعلى.

هل يمكن لغلاف الحماية من الحريق القابل للإزالة حماية عدة خراطيم معاً؟

يمكن تقييم غطاء الحزمة، ولكن تأكد أولاً من أن تجميع الخطوط مسموح به. قدم أبعاد الحزمة النهائية وراجع الحركة النسبية، وتراكم الحرارة، وإمكانية الوصول للفحص، والتغطية المطلوبة لكل خط.

هل يمكن لغلاف مستقيم واحد تغطية فروع أو موصل كبير؟

ليس تلقائياً. قدم هندسة الفرع أو الموصل للمراجعة. قد يلزم وجود غطاء مصمم خصيصاً أو أقسام منفصلة؛ فشد غلاف قياسي عبر نقطة تفرع قد يترك مناطق مكشوفة أو يمنع الإغلاق الصحيح.

طلب توصية لغلاف حماية من الحريق للتعديل التحديثي (Retrofit)

بالنسبة لتركيب موجود، أرسل إلى BSTFLEX صوراً لمسار الخرطوم، والطول المحمي، والأبعاد الخارجية، وموقع مصدر الحرارة. اذكر ما إذا كان يجب أن يظل الخرطوم متصلاً وكم مرة يحتاج الغلاف إلى الفتح للفحص.

يمكن لـ BSTFLEX تقييم خيارات المشابك الملتفة، وشريط الخطاف والحلقة (hook-and-loop)، والخيارات الأنبوبية مقابل ذلك التركيب، جنباً إلى جنب مع متطلبات طول القطع، والتعريف، والتغليف.اطلب بيانات المنتج، أو عينة، أو عرض أسعار من الشركة المصنعة للمعدات الأصلية (OEM) مع تفاصيل التجميع حتى يمكن فحص الغلاف المقترح في وضع عمله.
