لا توجد سماكة واحدة صحيحة لكل غطاء عزل قابل للإزالة. قد يحتاج غطاءان مثبتان على معدات تعمل بنفس درجة الحرارة إلى سماكات عزل مختلفة لأن قطر المعدات، والظروف المحيطة، والخلوص المتاح، والمادة الأساسية، والأداء المطلوب للسطح تختلف.
يبدأ قرار تحديد السماكة المناسبة بالوظيفة التي يجب أن يؤديها الغطاء. هل الأولوية هي تقليل فقدان الحرارة، أو خفض درجة حرارة السطح المكشوف، أو حماية مكون قريب، أو الحفاظ على درجة حرارة العملية، أو ملاءمة العزل في مساحة محدودة؟ الإجابة تغير طريقة التصنيع.
تقوم شركة BSTFLEX بتصنيع أغطية عزل قابلة للإزالةللصمامات، والأنابيب، وأجزاء العادم، والمرشحات، والأسطوانات، والمعدات الصناعية. يمكن تعديل سماكة الغطاء لتناسب المعدات وظروف الخدمة بدلاً من إجبار كل تطبيق على اتباع تصميم قياسي واحد.
درجة حرارة التشغيل مهمة، لكنها لا تستطيع تحديد سماكة الغطاء بمفردها. يجب أن تأخذ توصية السماكة في الاعتبار على الأقل ما يلي:
قد تنص مواصفات المشروع على سماكة اسمية للقلب، أو حد أقصى لفقدان الحرارة، أو درجة حرارة مطلوبة للسطح الخارجي، أو مزيج من هذه المتطلبات. عند تحديد الأداء، يجب التحقق من السماكة عن طريق حساب مناسب لنقل الحرارة بدلاً من اختيارها من مخطط يعتمد على درجة الحرارة فقط.

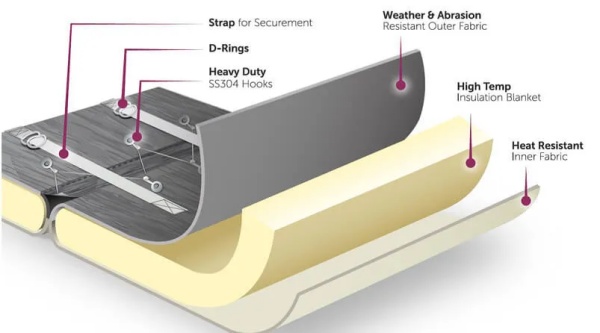

غالبًا ما يستخدم المشترون كلمة "سماكة" دون تحديد ما يتم قياسه. يحتوي الغطاء القابل للإزالة على عدة طبقات، وقد تتم مناقشة ثلاث قيم مختلفة أثناء المشروع.
| مصطلح السماكة | المعنى | لماذا يهم ذلك |
|---|---|---|
| سماكة القلب الاسمية | السماكة المحددة لبساط العزل قبل التجميع النهائي والتركيب | تُستخدم لاختيار المواد والحسابات الحرارية |
| سماكة الغطاء المجمع | السماكة التقريبية بعد إضافة الغلاف، والبطانة، والدرزات، والملحقات الداخلية | تؤثر على النمط، وحواف الألواح، وطريقة التعامل |
| السماكة المثبتة | السماكة بعد تركيب الغطاء وإغلاقه وضغطه محليًا حول المعدات | تحدد الأبعاد الخارجية النهائية والخلوص الفعلي |
لن يظل الغطاء المثبت موحدًا تمامًا حول كل درزة أو حافة شفة أو إغلاق. عندما يكون الخلوص ضيقًا، يجب أن يأخذ التصميم في الاعتبار أسمك منطقة محلية بدلاً من الاعتماد فقط على قيمة القلب الاسمية.
عندما يكون الغرض هو الحفاظ على الطاقة أو استقرار درجة حرارة العملية، فإن القيمة المهمة هي تدفق الحرارة من المعدات المعزولة في ظل ظروف التشغيل والظروف المحيطة المتوقعة. تؤدي زيادة سماكة القلب عمومًا إلى تقليل انتقال الحرارة، ولكن كل طبقة إضافية تنتج تحسنًا تدريجيًا أصغر. كما تزداد تكلفة المواد، وحجم الغطاء، ووزنه، ومساحة التركيب.
لذلك، فإن السماكة الاقتصادية ليست تلقائيًا هي التصميم الأكثر سمكًا الذي يمكن خياطته. بل هي التصميم الذي يوفر النتيجة الحرارية المطلوبة بحجم مثبت عملي وتكلفة مشروع مناسبة.
عندما تكون حماية الأفراد أو المكونات القريبة هي الشاغل الرئيسي، قد يحدد المشروع درجة حرارة قصوى لسطح الغطاء. يجب تقييم ذلك باستخدام درجة حرارة المعدات الفعلية، ودرجة الحرارة المحيطة، وحركة الهواء، واتجاه الغطاء، وخصائص السطح.
لا ينبغي افتراض نتيجة درجة حرارة السطح المقاسة في هواء داخلي ساكن للخدمة الخارجية مع وجود رياح أو مطر أو ضوء شمس مباشر. يجب ذكر ظروف الاختبار أو الحساب.
يتم تركيب بعض الصمامات ومكونات العادم وتجميعات العمليات بالقرب من الحواجز أو الجدران أو الأرضيات أو الأنابيب المجاورة. قد توفر البطانية السميكة عزلاً جيداً على الورق، ولكن قد يكون من المستحيل تركيبها أو إغلاقها أو إزالتها.
قد تتطلب المشاريع ذات الخلوص المنخفض قلباً أرق يتمتع بكفاءة حرارية أفضل، أو بطانية مجزأة، أو تقليل السماكة فقط عند منطقة التضييق، أو تغيير موقع الإغلاق. يجب مراجعة أي تقليل محلي للسماكة لأنه قد يؤدي إلى إنشاء منطقة أكثر سخونة على الغطاء النهائي.
قد تحتاج أسطوانات الحقن، والمرشحات المسخنة، والبراميل، وغيرها من معدات العمليات إلى عزل لتقليل التذبذب الحراري أو الحفاظ على درجة حرارة المنتج. في هذه التطبيقات، قد تكون طاقة السخان، ودورة التشغيل، ووقت التسخين، ومتطلبات الوصول بنفس أهمية درجة حرارة السطح القصوى.
لا توفر مادتان عازلتان لهما نفس السماكة الاسمية بالضرورة نفس الأداء الحراري. القيمة ذات الصلة هي الموصلية الحرارية للمادة عبر نطاق درجة الحرارة المتوقع، بالإضافة إلى الكثافة، وسلوك الانضغاط، والاستقرار على المدى الطويل.
تُستخدم حصيرة الألياف الزجاجية المبرومة على نطاق واسع في الأغطية الصناعية المرنة لأنه يمكن قصها وطبقاتها وخياطتها في أنماط غير منتظمة. وهي مناسبة للعديد من تطبيقات الخدمة الساخنة العامة عندما تتطابق الدرجة المختارة مع درجة حرارة التشغيل. يجب أن تأخذ السماكة النهائية في الاعتبار الانضغاط عند نقاط التبطين والدرزات والانحناءات الضيقة.
يتم اختيار حصيرة السيليكا المبرومة عندما يتطلب الأمر قلباً يتحمل درجات حرارة أعلى مع الحفاظ على بنية مرنة ومبرومة. يجب التأكد من تكوين المادة وكثافتها والسماكة المتاحة بدلاً من افتراض أن كل حصيرة سيليكا لها نفس الأداء.
يمكن النظر في عزل الألياف السيراميكية لظروف الخدمة الساخنة الأكثر تطلباً. لا يزال تصميم البطانية يحتاج إلى بطانة مناسبة للوجه الساخن، وغلاف خارجي، وخيط خياطة، وترتيب إغلاق. القلب ذو درجة الحرارة العالية لا يجعل التجميعة بأكملها مناسبة لنفس درجة الحرارة تلقائياً.
قد يساعد العزل المرن عالي الكفاءة في الأماكن التي تكون فيها المساحة أو الوزن محدوداً، ولكن يجب إجراء المقارنة باستخدام البيانات الحرارية للمشروع، ومتطلبات المناولة، وإجمالي تكلفة التركيب. المادة الرقيقة ليست دائماً الخيار الأفضل إذا كانت سهلة التلف أو يصعب خياطتها أو غير مناسبة للإزالة المتكررة.
توفر BSTFLEX مختارات من قلوب العزل ذات درجات الحرارة العالية بأنواع ومواد وسماكات متعددة. يعتمد التوفر على درجة القلب ومواصفات المشروع. يمكن للمشترين الذين يصنعون أغطيتهم الخاصة أيضاً مراجعة دليل مواد بطانيات العزل القابلة للإزالة.
تصف درجة حرارة الاستخدام القصوى للمادة القدرة الحرارية في ظل ظروف محددة. وهي لا تخبر المشتري بمقدار الحرارة التي ستمر عبر البطانية أو ما ستكون عليه درجة حرارة السطح الخارجي.
يعتمد أداء العزل على التجميعة الكاملة. قد تتحمل المادة الوجه الساخن ولكنها لا تزال بحاجة إلى مزيد من السماكة لتلبية هدف فقدان الحرارة. وعلى العكس من ذلك، لا يمكن للقلب الأكثر سمكاً أن يعوض عن نسيج خارجي أو خيط أو مثبت غير مناسب للتعرض الحراري.
يجب توفير درجة حرارة الخدمة المستمرة وذروة الحرارة قصيرة المدى بشكل منفصل. اللهب المباشر، وتسريبات العادم، ورذاذ المواد المنصهرة، والحرارة المشعة من مصدر مجاور هي ظروف مختلفة ولا ينبغي التعامل معها كملامسة سطحية عادية.
انتقال الحرارة من جسم صمام صغير ليس مطابقاً لانتقال الحرارة من وعاء مسطح كبير عند نفس درجة الحرارة. يؤثر الانحناء ومساحة السطح والاتجاه وتدفق الهواء المحلي على النتيجة.
تغير سماكة البطانية أيضاً الحجم الخارجي النهائي. في الأنبوب الصغير، يمكن أن تؤدي إضافة العزل حول المحيط الكامل إلى زيادة كبيرة في القطر الخارجي. قد يؤثر هذا على المشابك والحواجز والممرات والمسافة إلى الخطوط المجاورة.
بالنسبة لمرشح أو برميل كبير، قد تؤدي نفس السماكة الاسمية إلى إنشاء لوحة ثقيلة يصعب إزالتها كقطعة واحدة. يمكن أن يؤدي تقسيم الغطاء إلى أقسام مصنفة إلى تحسين المناولة دون تغيير سماكة القلب المختارة.
غالباً ما تبدأ الحسابات الحرارية بطبقة عزل موحدة، ولكن الغطاء المخيط يتضمن تداخلات ودرزات وفتحات ونقاط تبطين ومثبتات. تحافظ هذه التفاصيل على تماسك البطانية وتجعلها قابلة للإزالة، ومع ذلك يمكنها أيضاً التأثير على السماكة المحلية.
تعتبر هذه التأثيرات مهمة بشكل خاص في الصمامات والشفاه والمعدات ذات الاختراقات العديدة. يجب أن يوفر تصميم سترة عزل الصمام القابلة للإزالة الوصول إلى الساق أو المقبض أو المشغل مع الحفاظ على حدود العزل مستمرة قدر الإمكان.
قم بقياس الحد الأدنى للمسافة من المعدات العارية إلى كل عائق قريب. ويشمل ذلك الجدران والأرضيات والحواجز وصواني الكابلات وفولاذ الدعم والأنابيب المجاورة والأجزاء المتحركة.
المساحة المطلوبة أكبر من السمك الاسمي لللب. قد يلزم وضع سماحية لكل من:
إن البطانية التي تناسب الفجوة الثابتة ولكن لا يمكن فتحها أو إزالتها لا تُعد تصميمًا عمليًا قابلاً للإزالة. استخدم إجراء القياس في كيفية القياس لبطانية عزل مخصصة قابلة للإزالة قبل الاعتماد النهائي لسمك اللب.
تحتوي ألباب العزل المرنة على فراغات هواء تساهم في المقاومة الحرارية. يؤدي الانضغاط المفرط إلى تقليل السمك وقد يغير الأداء. قد يحدث الانضغاط عند الدرزات، أو تحت الأحزمة، أو حول الأقطار الصغيرة، أو عندما يتم تفصيل البطانية بشكل ضيق للغاية.
الغرض من وسيلة الإغلاق هو تثبيت البطانية بإحكام، وليس ضغطها بقوة على المعدة. إذا كان الغطاء يتطلب تكرارًا استخدام قوة مفرطة للإغلاق، فنقب عن أبعاد المعدة، والباترون، والتداخل، وسمك اللب بدلاً من مجرد شد أدوات التثبيت.
بالنسبة للإنتاج المكرر، يجب أن تحدد العينة المعتمدة كيفية فحص سمك البطانية. يجب أن تكون نقطة الفحص وطريقة القياس والتفاوت المقبول متسقة، لأن البطانية اللينة قد تعطي قراءات مختلفة تحت ضغوط مختلفة.
يمكن بناء مقطع عازل سميك من أكثر من طبقة واحدة. يمكن للطبقات المتعددة أن تجعل القطع والتجميع أسهل، وقد تقلل من احتمال محاذاة الوصلات عبر السمك بالكامل. كما يمكنها السماح بدمج مواد مختلفة عندما يتطلب المشروع ذلك.
يجب ضبط التبطين المتعدد. فالطبقات غير المثبتة قد تتحرك أو تتكتل أو تنفصل أثناء المناولة. يجب أن يحدد التصميم اتجاه الطبقات، وموقع الوصلة، والتثبيت الداخلي، وطريقة احتجاز اللب داخل الغلاف.
استخدام طبقات أكثر لا يحسن النتيجة تلقائيًا إذا كانت التجميعة النهائية مضغوطة بشدة أو غير ملاءمة بشكل جيد.
| حالة المشروع | اتجاه التصميم المحتمل | المعلومات المطلوبة |
|---|---|---|
| الحد من فقدان الحرارة هو الهدف الرئيسي | حساب نوع اللب والسمك مقابل التدفق الحراري المطلوب | درجة حرارة السطح، والظروف المحيطة، وأبعاد المعدات، والهدف من تقليل فقدان الحرارة |
| درجة حرارة السطح الخارجي محدودة | اختيار التجميعة مقابل الهدف المحدد لدرجة حرارة اللمس أو السطح | درجة الحرارة المستهدفة، ودرجة الحرارة المحيطة، والرياح، واتجاه البطانية |
| الخلوص محدود | مراجعة الألباب الأقل سمكًا، أو التشكيل الجانبي المحلي، أو الإنشاء المقسم إلى أجزاء | الحد الأدنى للفجوات، والصور الفوتوغرافية، واتجاه الإزالة |
| يتم إزالة البطانية بشكل متكرر | الموازنة بين السمك الحراري والمناولة، وحجم اللوحة، واحتجاز اللب | الفترة الفاصلة بين الصيانة، وإمكانية وصول الفني، والوزن المقبول لللوحة |
| المعدة بها اهتزاز قوي | التحكم في حركة اللب، والتخيط التبطيني (التبطين)، وأمان الإغلاق | مصدر الاهتزاز، وموقع التثبيت، ودورة الخدمة |
| المعدة غير المنتظمة تحتوي على اختراقات كثيرة | استخدام مقاطع مشكلة وتداخلات مضبوطة بدلاً من غطاء واحد ضخم | الأبعاد التفصيلية، والصور الفوتوغرافية، ونقاط الوصول |
عندما تتطلب مواصفات المشروع معياراً للعزل الصناعي أو طريقة حساب محددة، يجب أن تتحكم هذه المتطلبات في الاختيار. لا تستبدل حساباً هندسياً مطلوباً بمخطط سماكة عام عبر الإنترنت.
لتلقي توصية وعرض أسعار مفيد، قدم ما يلي:
بالنسبة لمشروع مخصص جديد، فإنصفحة الشركة المصنعة لبطانيات العزل القابلة للإزالة المخصصةتشرح مسارات الرسم والمواد والإنتاج المتاحة من BSTFLEX.
يمكن أن تتطلب نفس درجة حرارة التشغيل سماكات مختلفة لأحجام معدات مختلفة، وظروف محيطة مختلفة، وأهداف أداء مختلفة.
قد تتحمل المادة الأساسية درجة الحرارة ولكنها تظل رقيقة جداً بحيث لا تلبي النتيجة الحرارية المطلوبة.
يؤدي سمك اللب إلى زيادة الغلاف الخارجي للبطانية وقد يتعارض مع الواقيات أو الممرات أو الدعامات أو المعدات المجاورة.
الإغلاق المحكم ليس بديلاً عن نمط القالب الصحيح. يمكن أن يقلل الضغط المفرط من السمك بعد التركيب ويؤدي إلى أداء غير متكافئ.
قد تتطلب الخلوصات المحلية والهندسة أقسام بطانية منفصلة أو تغييرات خاضعة للتحكم في السمك. يجب توثيق هذه التغييرات بدلاً من إجرائها بشكل غير رسمي أثناء التركيب.
تؤثر الغلاف الخارجي والبطانة والدرزات والأجهزة أيضًا على الحجم النهائي وقدرة الخدمة. يجب مراجعة البناء بالكامل.
لا يوجد سمك قياسي عالمي لكل تطبيق. يجب أن تختار المشاريع السمك وفقًا لمادة اللب، ودرجة حرارة المعدات، والظروف المحيطة، والهدف من الأداء، والهندسة، والخلوص المتاح.
عادةً ما يقلل السمك الإضافي من انتقال الحرارة عندما تظل المادة والتركيب مناسبين، لكن التحسن ليس خطيًا. كما أن زيادة السمك تزيد من الحجم والوزن والتكلفة وخلوص التركيب.
قد يكون التشكيل الجانبي المحلي ممكنًا، ولكن المنطقة المخفضة قد تصبح أكثر سخونة أو تفقد المزيد من الحرارة. يجب مراجعة التصميم بدلاً من قص البطانية أو ضغطها أثناء التركيب.
يجب أن يحدد المشروع ما إذا كان يفحص سمك اللب الاسمي، أم السمك المجمع، أم السمك بعد التركيب. يمكن للغطاء المرن أن ينضغط تحت أداة القياس، لذا يجب أن تكون الطريقة والضغط متسقين.
نعم، عندما يخدم الجمع غرضًا حراريًا أو إنشائيًا محددًا. يجب تحديد ترتيب الطبقات، وتوافق المواد، والاحتفاظ، والسمك الإجمالي.
يجب أن يستوعب الخلوص البطانية الكاملة والدرزات والتداخل وأجهزة التثبيت، بالإضافة إلى المساحة اللازمة لتركيبها وإزالتها. قم بقياس أضيق نقطة وأظهر العوائق القريبة في الصور الفوتوغرافية.
نعم. يمكن تحديد نوع اللب والسمك الاسمي للمشروع، شريطة توفر المواد ومتطلبات التصنيع. يُرجى تقديم Target الحراري والمساحة المتاحة مع الاستفسار.
لا، إلا إذا تم طلب أبعاد البطانية النهائية تحديدًا. يُرجى تقديم أبعاد المعدات الفعلية وتحديد أي عزل حالي. يتم التعامل مع سماحات النمط والدرزة والتداخل أثناء تصميم البطانية.
أرسل رسم المعدات، والأبعاد، ودرجة حرارة التشغيل، والظروف المحيطة، والهدف الحراري، والحد الأدنى للخلوص، والكمية المطلوبة إلى sales@pkfiresleeve.com. يمكن لشركة BSTFLEX مراجعة التطبيق تقديم عرض سعر لبناء بطانية عزل مخصصة قابلة للإزالة بناءً على المعلومات المقدمة.
