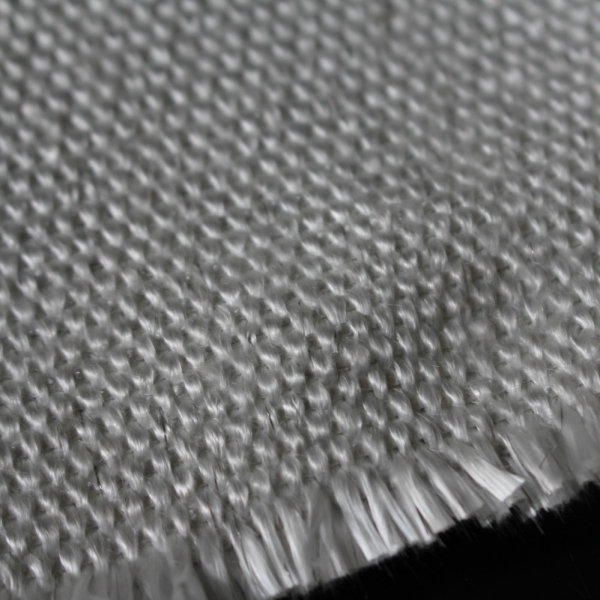

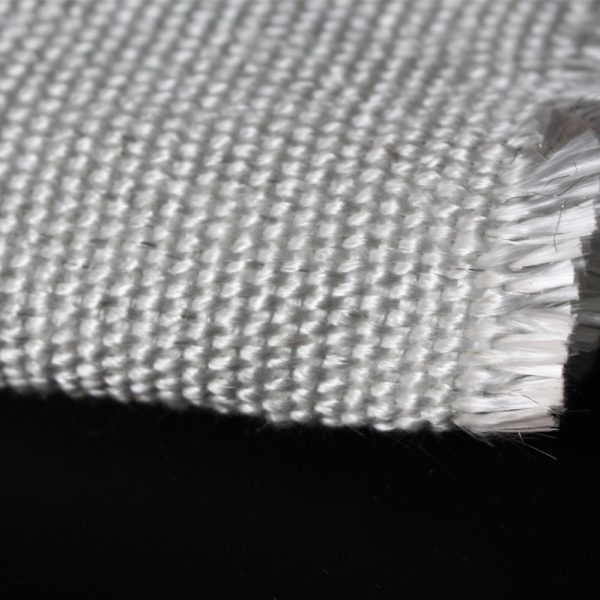

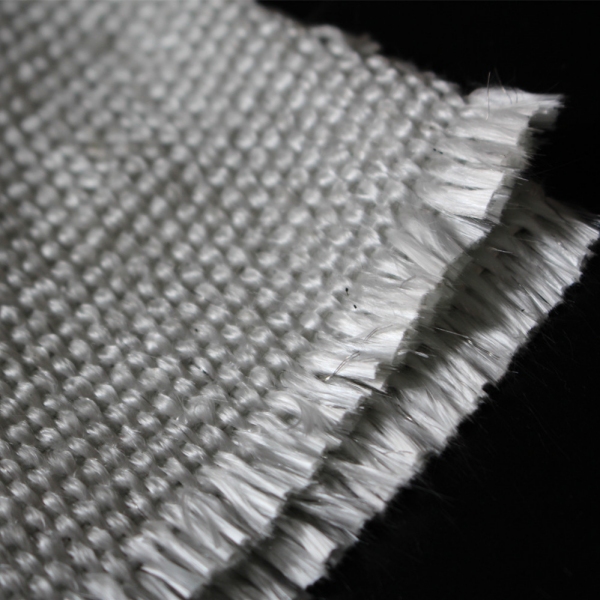

قماش الألياف الزجاجية المزود بالأسلاك هو نسيج منسوج يتحمل درجات الحرارة العالية، حيث يتم دمج أسلاك الفولاذ المقاوم للصدأ مع خيوط الألياف الزجاجية لتحسين التعزيز الميكانيكي والثبات الأبعادي. ويتم اختياره عندما لا توفر قماشة الألياف الزجاجية العادية الدعم الكافي للتعامل المتكرر، أو التركيب العمودي، أو الاهتزاز، أو التصنيع في مكونات صناعية متطلبة.
لا يحل السلك محل الألياف الزجاجية ولا يحول المادة إلى شبكة معدنية. تظل الألياف الزجاجية النسيج الحراري الأساسي، بينما يوفر السلك المدخل عنصراً تعزيزياً إضافياً داخل النسج.
توفر BSTFLEX قماش الألياف الزجاجية المنسوج عالي الحرارة مع إدخال الأسلاكللعزل الصناعي، وحماية اللحام، والحواجز الحرارية، والحشوات، والختوم، ومنتجات الحماية الحرارية المصنعة. يحدد وصف المنتج الحالي تعزيز سلك الفولاذ المقاوم للصدأ ومقاومة الحرارة لأعلى من 1000°F / 538°C، مع الخضوع للتركيب المحدد وشروط التطبيق.
يتم إنتاج قماش الألياف الزجاجية المزود بالأسلاك عن طريق نسج خيوط الألياف الزجاجية مع تعزيز معدني مدمج في اتجاهات خيوط محددة. وبحسب التركيب، قد يتم جدل سلك الفولاذ المقاوم للصدأ مع خيوط الألياف الزجاجية في اتجاه اللحمة، أو دمجه في نمط محدد آخر، أو استخدامه وفقاً لتصميم قماش خاص بالعميل.
تشمل المصطلحات المستخدمة من قبل المشترين الصناعيين ما يلي:
تحدد هذه الوصفات عائلة مواد بدلاً من مواصفات عالمية واحدة. يجب على المشترين تأكيد سبائك السلك، واتجاه التعزيز، والقماش الأساسي، والنسج، والوزن النهائي، والسمك، وتصنيف درجة الحرارة للدرجة المحددة التي يتم تقديم عرض سعر لها.
الغرض الرئيسي من السلك المدخل هو التعزيز الميكانيكي. يمكن أن يساعد القماش في الحفاظ على شكله ومقاومة التشوه حيث يتم تعليق القماش، أو التعامل معه بشكل متكرر، أو دمجه في مكون حراري مصنع.
اعتماداً على تصميم القماش وطريقة الاختبار، قد يساهم تعزيز الأسلاك في:
يجب التأكد من هذه المزايا من خلال البيانات الخاصة بالدرجة. وجود السلك وحدم لا يضمن قوة شد، أو قوة تمزق، أو عمراً افتراضياً مضموناً.
تحدث العديد من أخطاء الشراء عندما يُفسر مصطلح "المعزز" بشكل واسع جداً.
تعتمد درجة الحرارة المسموح بها للنسيج على تركيبة الألياف الزجاجية، وبنية الخيوط، والمعالجة السطحية، سبائك السلك، وتصميم النسيج الكامل. قد يساعد التعزيز بالفولاذ المقاوم للصدأ النسيج في الاحتفاظ بالدعم الميكانيكي، ولكنه لا يخلق زيادة عامة في درجة حرارة التشغيل المستمر.
يمكن أن يحمل نسيجان من الألياف الزجاجية المعززة بالأسلاك تصنيفات حرارية مختلفة لأن الأقمشة الأساسية، والمعالجات، ومعايير القبول الخاصة بهما مختلفة.
الألياف الزجاجية المدعمة بالسلك تظل نسيجاً منسوجاً. يمكن للغاز المرور عبر النسيج، اللحامات، الحواف المقصوصة، وثقوب التثبيت ما لم يتم دمج حاجز أو طلاء مؤهل منفصل.
التعزيز بالفولاذ المقاوم للصدأ لا يوفر مقاومة للماء. قد تتطلب التطبيقات الخارجية أو الرطبة طبقة خارجية منفصلة من السيليكون، أو PTFE، أو أي طبقة خارجية مناسبة أخرى يتم اختيارها للبيئة.
السلك المدخل وشبكة الفولاذ المقاوم للصدأ المحبوكة هما بنيتان مختلفتان. القماش المدعم بالسلك يحتوي على تعزيز داخل النسيج المنسوج. يمكن إضافة شبكة منفصلة إلى غطاء عزل قابل للإزالة أو تجمع حراري حيثما تتطلب حماية إضافية للجانب الساخن، أو الاحتفاظ بالشكل، أو الدعم الميكانيكي.
النسيج المقاوم للحرارة ليس معتمداً تلقائياً لكل بطانية لحام، أو ستارة حريق، أو تطبيق للسلامة المهنية. يجب أن يلبي المنتج النهائي التعرض المطلوب، ومعايير التركيب والاختبار.
| عامل الاختيار | قماش ألياف زجاجية عادي | قماش ألياف زجاجية مدعم بالأسلاك |
|---|---|---|
| التركيب الأساسي | خيوط ألياف زجاجية منسوجة | خيوط ألياف زجاجية منسوجة مع تعزيز معدني محدد |
| الميزة الأساسية | نسيج حراري مرن ذو استخدام صناعي واسع | دعم ميكانيكي إضافي واستقرار أبعادي |
| التركيب الرأسي | مناسب عندما تكون الدرجة المختارة وطريقة الدعم ملائمتين | غالباً ما يُقيّم حيث يكون الدعم الهيكلي الإضافي مرغوباً فيه |
| التداول المتكرر | يعتمد على وزن القماش والنسيجوالتشطيب النهائي | قد يساعد السلك في دعم النسيج، لكن الحواف والطلاء هما ما يحدد المتانة |
| تصنيف درجات الحرارة | خاص بالدرجة | خاص بالدرجة؛ السلك لا يخلق تصنيفاً أعلى عاماً واحداً |
| حاجز الغاز أو الماء | لا توفره الأنسجة غير المطلية | لا توفره الأسلاك المدخلة |
| التصنيع | أسهل بشكل عام في القطع والخياطة | قد يتطلب أدوات قطع معدلة، وتصميم دروز، وإجراءات تداول خاصة |
يبقى الألياف الزجاجية العادية مناسبة للعديد من تطبيقات العزل الحماية من الحرارة. يجب اختيار التسليح بالأسلاك عندما يؤدي الدعم الميكانيكي الإضافي وظيفة محددة، وليس لمجرد أن كلمة "مدعم" تبدو أقوى.
تُخلط هذه المواد ببعضها أحياناً لأن كليكما يحتوي على تعزيز معدني.
قماش ألياف زجاجية مدعم بالأسلاك هو نسيج منسوج يتم دمج الأسلاك فيه مع خيوط الألياف الزجاجية. ويبقى قماشاً يمكن قطعه وخياطته وتشكيله في مكونات مرنة.
شبكة أسلاك الفولاذ المقاوم للصدأ هي هيكل معدني منفصل. في أنظمة العزل القابلة للإزالة، قد تحمي الشبكة الوجه الساخن، أو تحافظ على العزل، أو توفر دعماً للشكل. عادةً ما تضيف محتوى معدنياً أكبر، وصلابة، وزناً أكبر مقارنة بالقماش المدعم بالأسلاك.
| المتطلبات | الأسلاك المدخلة في قماش ألياف زجاجية | شبكة من الفولاذ المقاوم للصدأ منفصلة |
|---|---|---|
| طبقة حرارية منسوجة مرنة | نعم | لا؛ إنها مادة دعم معدنية منفصلة |
| القطع والخياطة في ألواح قماشية | ممكن باستخدام الأدوات والأساليب المناسبة | يتم ربطها عادةً أو تشكيلها بشكل منفصل |
| حماية ميكانيكية إضافية للجانب الساخن | معتدل، يعتمد على البناء | غالباً ما يُختار عندما تكون الحماية المعدنية الأقوى مطلوبة |
| السُمك والصلابة | أقل من شبكة منفصلة في العديد من التراكيب | عموماً أعلى ويعتمد على نمط الشبكة |
| بديل للعزل | لا | لا |
يمكن أيضًا استخدام المادتين معًا عندما يحتاج التجميع إلى طبقة نسيج مدعمة وحماية معدنية منفصلة.
ينص وصف منتج BSTFLEX p225 الحالي على مقاومة تتجاوز 1000 درجة فهرنهايت / 538 درجة مئوية. يجب تطبيق هذه درجة الحرارة على هيكل المنتج المحدد والتحقق منها مقابل ظروف التشغيل الفعلية.
لا تفترض أن كل قماش ألياف زجاجية مدعم بالأسلاك له نفس التصنيف. يمكن أن تختلف الدرجات الصناعية المنشورة بسبب:
قد يظل السلك نفسه موجوداً بعد أن يفقد الألياف الزجاجية جزءاً من أتلائها الميكانيكي الأصلي. هذا لا يعني أن القماش ما زال يلبي وظليفته المطلوبة. يجب أن يعتمد اختيار درجات الحرارة على النسيج الكامل والخصائص التي يجب الاحتفاظ بها أثناء وبعد التعرض.
تشير درجة حرارة التشغيل المستمرة إلى الخدمة لفترات طويلة في ظل ظروف محددة. درجة الحرارة قصيرة المدى هي تعرض مؤقت منفصل ويجب أن تتضمن دائماً مدة مسموح بها.
لأي تطبيق قريب من نطاق درجة الحرارة القصوى، حدد ما يلي:
إن النسيج الذي يظل قطعة واحدة بعد تعرضه للحرارة لفترة وجيزة قد لا يحتفظ بالمرونة أو القوة المطلوبة للخدمة المتكررة.
يمكن استخدام نسيج الألياف الزجاجية المدعم بالسلك في ستائر اللحام، وحواجز الشرار، والأغطية الحرارية حيث يكون الدعم النسيجي الإضافي مفيدًا. ويجب أن تظل الدرجة المحددة متوافقة مع التعرض الفعلي للشرار، ورذاذ اللحام، والخبث، والحرارة الإشعاعية، ولهب النار المباشر.
تواجه الستائر الرأسية والأغطية الأفقية أحمالاً حرارية مختلفة؛ إذ يتيح الحاجز الرأسي لتساقط العديد من الجسيمات بعيدًا، بينما يمكن للغطاء الأفقي احتجاز المواد الساخنة في موضع واحد.
ينبغي اختيار المنتجات النهائية منحماية منطقة اللحام واللحام بالنحاس النطاق وفقًا لعملية العمل الساخن والمؤهل المطلوب.
يمكن أن تعمل الألياف الزجاجية المسلحة بالأسلاك بطانة للجانب الساخن، أو قماش تقوية، أو طبقة احتفاظ بالعزل في الأغطية القابلة للإزالة. وقد تكون مفيدة في الحالات التي تجعل فيها الاهتزازات، أو الإزالة المتكررة، أو الإجهاد الميكانيكي المحلي دعم النسيج الإضافي مرغوبًا فيه.
يجب عدم استخدامها تلقائيًا كغطاء خارجي مقاوم للطقس. يمكن اختيار ألياف زجاجية مناسبة مطلية بالسيليكون أو بطانة بيئية أخرى للغلاف الخارجي عندما تكون الرطوبة والزيت والتعرض للعوامل الجوية الخارجية أموراً مهمة.
بالنسبة للأنظمة المصنعة بالكامل، انظر فئة بطانيات العزل القابلة للإزالة.
يمكن استخدام الألياف الزجاجية المدعمة بالأسلاك طبقة تقوية أو نسيج حراري في وصلة تمدد متعددة الطبقات. يجب تحديد دورها على رسم البناء.
المادة وحدها لا تحدد:
تعتمد تلك الخصائص على الحزام الكامل، وطبقات الحاجز، والعزل، والدرزات، والمشابك، وبطانة التدفق والهندسة المثبتة. راجع صفحة وصلة التمدد النسيجية غير المعدنية لمعرفة متطلبات التجميع الكاملة.
يمكن استخدام قماش الألياف الزجاجية المسلحة بالأسلاك مكونًا في الحشيات ذات درجات الحرارة العالية، والموانع، والمقاطع على شكل شرجي، وأنظمة الحشو المصنعة حيث يجب أن يحتفظ النسيج بشكله حول قلب أو هيكل مانع للتسرب.
يعتمد الأداء النهائي للمانع على الضغط، ومادة القلب، وبنية الحافة، وخياطة الخيوط، وحة السطح، ودرجة حرارة الضغط للتطبيق.
يمكن للقماش أن يلف أو يغطي العزل حول الأنابيب والخزانات والآلات ومعدات العمليات. قد يكون التسليح بالأسلاك مفيدًا حيث يتم تعليق القماش عموديًا أو تعرضه للاهتزاز وأنشطة الصيانة المتكررة.
القماش نفسه ليس بديلاً عن العزل الشامل. يعتمد تقليل فقد الحرارة المطلوب ودرجة حرارة السطح على نظام العزل الكامل.
يمكن تقييم القماش المدعم بالأسلاك للستائر والحواجز الحرارية الصناعية التي تتطلب دعماً أبعاديًا إضافيًا. وحيثما تكون الستارة جزءًا من نظام منظم للتحكم في الحريق أو الدخان، يجب أن يوفي المنتج الكامل باختبار مستوى النظام المطبق ومتطلبات التركيب.
يمكن دمج إدخال الأسلاك مع هياكل خيوط الألياف الزجاجية المختلفة.
قماش الألياف الزجاجية المستمرةيوفر بشكل عام سطحاً منسوجاً أكثر سلاسة وكثافة وحجماً أقل لتصميم معين. ويمكن اختياره للتقوية، والحشو، والستائر، والحواجز المصنعة.
قماش الألياف الزجاجية ذو النسيج الملمسييستخدم خيوطاً ذات حجم كبير تخلق سمكًا أكبر وهيكل نسيج أكثر عزلاً. ويمكن إضافة التسليح بالأسلاك حيث يحتاج القماش الأسمك أيضًا إلى دعم ميكانيكي.
يجب ألا يعتمد المشترون فقط على عبارة "مدعم بالأسلاك". يؤثر نوع الخيوط على السماكة، والمسامية، والمرونة، والوزن، والتعامل، والسلوك الحراري.
قد يتم توريد الألياف الزجاجية المدعمة بالأسلاك بدون معالجة، أو معالجة حرارياً، أو دمجها مع معالجة سطحية. يخدم كل إصدار متطلبات شراء مختلفة.
| البناء | لماذا قد يتم اختياره | ما الذي يجب تأكيده |
|---|---|---|
| ألياف زجاجية مدعمة بسلك عادي | نسيج حراري منسوج ومقاوم بدون طلاء بوليمر | النسيج الأساسي، وبنية الأسلاك، وسلوك التنسل، وتصنيف درجات الحرارة |
| ألياف زجاجية معالجة حرارياً ومدعمة بسلك | بقايا معالجة عضوية منخفضة وخصائص مناولة معدلة | طريقة المعالجة، والصلابة، ومتطلبات الدخان أو انبعاث الغازات، وبيانات درجات الحرارة الدقيقة |
| ألياف زجاجية معالجة بالفيرميكوليت ومدعمة بسلك | حماية أعلى من الحرارة والتاكل الشديد | درجة الحرارة المستمرة والقصوى، وزن المعالجة والمرونة بعد التعرض |
| الألياف الزجاجية المعززة المطلية بالبوليمر | حماية السطح مثل مقاومة الرطوبة، أو التآكل، أو الظروف البيئية | كيمياء الطلاء وحد-درجة حرارة المركب النهائي |
يمكن أن يصبح الطلاء هو المكون المحدود لدرجة الحرارة في القماش النهائي. لا تطبق تصنيف الألياف الزجاجية العارية على منتج مطلي بوليمر.
السلك المدخل يؤثر على التصنيع. قد تحتاج أدوات التقطيع، واختيار الإبر، وتصميم الدرزات إلى تعديل مقارنة بقماش الألياف الزجاجية العادي.
قبل الإنتاج، قم بتقييم:
يجب تشطيب الحواف المقصوصة وفقاً لتصميم المنتج المصنوع. يمكن أن يشكل الطرف المعدني البارز خطراً أثناء التعامل أو يتسبب في تلف طبقة مجاورة.
تعتبر العينة المخجولة النموذجية أكثر فائدة من العينة المسطحة عندما يتضمن المنتج النهائي منحنيات ضيقة، أو حواف مطوية، أو إغلاقات، أو حركة متكررة.
أسماء المنتجات المتشابهة لا تثبت الأداء المماثل. اطلب من الموردين تقديم عروض أسعار وفقاً لنفس المواصفات.
| عنصر المقارنة | معلومات يجب طلبها |
|---|---|
| خيوط الألياف الزجاجية | بناء خيوط مستمرة أو معالجة بنسيج بارز وتفاصيل الخيوط ذات الصلة |
| تعزيز الأسلاك | السبائك، قطر السلك عند الحاجة، موضع واتجاه التعزيز |
| النسيج | سادة، مبروم، ساتان أو غير ذلكمن التركيبات المحددة |
| وزن القماش | الوزن النهائي الاسمي والتفاوت المسموح به |
| السُمك | السُمك الاسمي، والتفاوت المسموح به، وطريقة القياس |
| العرض | عرض اللفافة القابل للاستخدام وسماح الهامش |
| درجة الحرارة | التقييمات المستمرة وقصيرة الأجل مع ظروف التعرض |
| البيانات الميكانيكية | قيم الثد أو التمزق أو ثبات الأبعاد ذات الصلة وطرق الاختبار |
| معالجة السطح | المعالجة الحرارية، أو الطلاء، أو التشطيبات الأخرى |
| متطلبات التصنيع | القص، والخياطة، ومعالجة الحواف، والخيط المعتمد |
إذا قدم المورد درجة حرارة قصوى فقط وصورة فوتوغرافية، فلن تكون المواصفات مكتملة بالقدر الكافي لعملية استبدال خاضعة للرقابة لشركة تصنيع المعدات الأصلية (OEM).
يمكن أن يؤدي المحتوى المعدني الإضافي إلى زيادة الوزن، والصلابة، وصعوبة التصنيع. يعتمد مستوى التعزيز المناسب على التطبيق.
قد يتحمل السلك ظروفاً لا تستطيع خيوط الألياف الزجاجية أو المعالجة أو الطلاء تحملها. قم بتقييم القماش بالكامل، وليس المكون الأكثر مقاومة لدرجات الحرارة.
قد لا يعزز السلك الموجود في اتجاه خيوط واحد القماش بالتساوي في كلا الاتجاهين. يجب تحديد اتجاه القص والحمل.
توفر هذه المواد مستويات وأشكال مختلفة من الحماية الميكانيكية. يجب تقييم الاستبدال ضمن التجميع الكامل.
يمكن أن ينجم نفس الوزن النهائي عن مدمجات مختلفة من الألياف الزجاجية (الفايبر جلاس) والسلك والطلاء. يجب مراجعة الوزن جنبًا إلى جنب مع هيكل التصنيع.
| بند طلب عرض الأسعار | المعلومات المطلوبة |
|---|---|
| التطبيق | ستارة لحام، غلاف عزل، وصلة تمدد، حشية، حاجز حراري أو استخدام آخر |
| شكل التوريد | لف القماش، قص الألواح، خياطة المكوناتمكون أو تجميع نهائي |
| درجة الحرارة | درجة الحرارة العادية عند القماش، ذروة درجة الحرارة، المدة والتكرار |
| الخدمة الميكانيكية | التعليق العمودي، الاهتزاز، التعامل المتكرر، الانثناء أو الانضغط |
| تركيب القماش | الألياف الزجاجية المستمرة أو المنسوجة، النسج، نوع السلك و اتجاه التعزيز |
| الأبعاد | السمك، الوزن، العرض القابل للاستخدام، طول اللفة والتفاوت |
| معالجة السطح | عادي، معالج حرارياً، معالج بالفيرميكوليت أو تشطيب محدد آخر |
| التصنيع | القص، الخياطة، الدرزات، الثقوب، معالجة الحواف ومتطلبات الخيوط |
| البيئة | التعرض للرطوبة، الزيت، المواد الكيميائية، التآكل، الطقس والتنظيف |
| الوثائق | البيانات الفنية، سجلات الفحص، الموافقة على العينة والاختبارات المطلوبة |
| الكمية | عينة، نموذج أولي، كمية المشروع أو الطلب المتكرر من الشركات المُصنعة للأصل (OEM) |
لقد صُمم لتوفير تعزيز ميكانيكي إضافي ودعم للأبعاد، ولكن مقدار التحسن يعتمد على القماش الأساسي، وبنية السلك، واتجاه التعزيز وطريقة الاختبار. قارن البيانات الخاصة بالدرجة بدلاً من الاعتماد على كلمة "مُعزز".
ليس تلقائياً. تُحدد قدرة تحمل درجات الحرارة بواسطة بناء القماش الكامل. قد يحسن السلك الدعم الميكانيكي، ولكنه لا ينشئ تصنيفاً عاماً أعلى لدرجة الحرارة.
لا. القماش المُدعم بالسلك هو نسيج من الألياف الزجاجية المنسوجة يحتوي على تسليح معدني. شبكة السلك هي هيكل معدني منفصل ويمكن إضافتها كطبقة أخرى في تجميعة العزل أو الحماية الحرارية.
نعم، يمكن قص الخامات المناسبة وخياطتها، ولكن السلك المدرج يمكن أن يؤثر على أدوات القطع، وتآكل الإبر، وحجم الدرزات، والتشطيب النهائي للحواف. يوصى بإجراء تجربة تصنيع.
يمكن أن بمثابة طبقة تعزيز أو نسيج حراري في وصلة تمدد متعددة الطبقات. تتطلب الوصلة الكاملة مع ذلك تقييماً منفصلاً للحركة، والضغط، وكيمياء الغاز، وتسرب، وتصميم التثبيت.
يمكن استخدامه في ستائر اللحام والبطانيات والحواجز المناسبة. يجب أن يأخذ الاختيار بعين الاعتبار الشرر، والتطاير، والخبث، والاتجاه، والمؤهل المطلوب بدلاً من درجة الحرارة وحدها.
السلك المُدْخَل لا يوفر مقاومة للعوامل الجوية. قد تتطلب التطبيقات الخارجية طلاءً مناسباً أو غطاءً بيئياً منفصلاً.
قارن خيوط الألياف الزجاجية، سبيكة الأسلاك وموضعها، النسيج، الوزن، السمك، العرض، تصنيف درجة الحرارة، بيانات الاختبار الميكانيكي، ومعالجة ومتطلبات التصنيع.
توردهای BSTFLEX قماش من الألياف الزجاجية المنسوجة ذات درجات الحرارة العالية مع إدخال سلكيللحماية الحرارية الصناعية وتصنيع المعدات الأصلية (OEM). أرسل درجة حرارة التشغيل، والخدمة الميكانيكية، والبناء المطلوب، والسمك، والعرض، والكمية، والتطبيق النهائي.
عندما يُستخدم القماش في بطانية لحام أو غطاء عزل أو وصلة تمدد، تضمّن رسم التجميع وحدد دور الطبقة المقواة. تتوفر خيارات مواد إضافية من خلال قماش مقاوم لدرجات الحرارة العالية نطاق.
اتصل بـ BSTFLEX لاختيار المواد، مراجعة العينات ودعم الأسعار. حدد ما إذا كان الاستفسار يتعلق بمادة لفة، أو ألواح مقطعة، أو مكونات مخيطة، أو منتج مصنع بالكامل.
