غلاف الألياف الزجاجية المحبوك: اختيار القطر للخرطوم والكابلات

قد يبدو قياس الخرطوم مناسباً للغلاف على طول قسمه المستقيم، لكن نهايته المكرمشة قد تكون أعرض بكثير. يمكن أن تقدم حزمة الكابلات المشكلة المعاكسة: يمر الغلاف عبر موصل، ثم يتدلى بشكل فضفاض حول القسم الأصغر. يتطلب اختيار غلاف الألياف الزجاجية المترابط فحص المقاس في ثلاث لحظات: قبل التمرير، وأثناء مروره عبر العنصر الأكبر، وبعد استقراره على القسم المحمي.

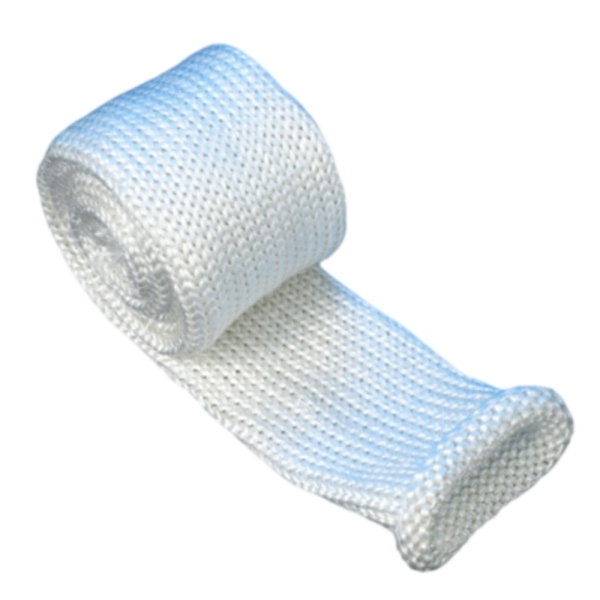

شركة BSTFLEX تقدم غلاف الألياف الزجاجية المترابط عالي الحرارةالمصنوع من خيوط الألياف الزجاجية المنسوجة والمخصص للخرطوم الصناعي، وحزم الكابلات، والأنابيب. توفر صفحة المنتج نطاق مقاس اسمي من 13 إلى 127 مم. يعد القطر الاسمي نقطة بداية مفيدة، ولكن يجب تجربة الغلاف المحدد على التجميع الفعلي قبل تثبيت مقاس الإنتاج.

افحص القسم المحمي أولاً

قس القطر الخارجي لغلاف الخرطوم أو حزمة الكابلات النهائية في عدة نقاط على طول القسم الذي يحتاج إلى حماية. قم بتضمين الشريط اللاصق، أو الضفيرة الخارجية، أو أي طبقة خارجية دائمة أخرى إذا كانت تظل تحت الغلاف. بالنسبة للحزمة، سجل أكبر قطر بعد ربط الأسلاك في ترتيب إنتاجها. يمكن لمجموعة أسلاك فضفاضة على منضدة أن تعطي قياساً صغيراً بشكل مضلل.

لاحظ الطول المراد تغطيته والمسار عبر أي دعامات أو انحناءات ضيقة. عند الانحناء، قد يتغير شكل الأنبوب النسيجي ويكشف عن جانب واحد أكثر قليلاً مما تفعل عينة مستقيمة. إذا كان يجب أن يظل الغلاف في وضع ثابث أثناء ثني الخرطوم، فقم تضمين حركة العمل في اختبار المقاس.

ثم افحص عائق التركيب

قم بسرد كل عنصر يجب أن يمر الغلاف من فوقه: حلقات التجعيد، وأغلفة الموصلات، ومخففات الشد، والقوابس، وتفريعات الكابلات المحلية. قس أكبر غلاف خارجي، وليس فقط قطر الخرطوم أو تعيين الموصل الاسمي. بالنسبة للجزء غير المنتظم، أرسل صورة فوتوغرافية أو رسماً بالإضافة إلى أعرض قياس له.

يمكن لتسلسل التركيب حل مشكلة لا يستطيع الغلاف الأكبر حلها. إذا تم إضافة الغلاف قبل تركيب الطرف أو الوصلة، فقد لا يحتاج الموصل النهائي إلى المرور من خلاله. إذا كان التجميع مكتملًا بالفعل، فقم باختبار عينة فوق النهاية النهائية. لا تعتمد على رقم توسع من منتج مترابط أو مضفر مختلف؛ بل اطلب معلومات الفتحة القابلة للاستخدام للتصميم والقطر الدقيقين قيد النظر.

افحص الغلاف بعد سحبه إلى مكانه

بمجرد أن تعبر العينة العنصر الأكبر، افحص مقاسها على القسم المحمي الأصغر. تحقق من وجود تكتل بالقرب من النهاية، أو الفجوات المرئية في التغطية عند الانحناء، أو الحلقات العالقة، أو التغير في الطول بعد التركيب. حدد مواقع النهاية المقصودة على التجميع وقس العينة مرة أخرى بمجرد أن تصبح في وضعها. هذه قاعدة أكثر موثوقية لطول القطع مقارنة بقياس غلاف غير مستخدم موضوع بشكل مسطح.

جرب طريقة القطع الفعلي والتشطيب النهائي على العينة. يجب أن يوافق المشتري على مظهر نهاية القطع المقبول وأي طريقة تثبيت قبل تحديد قطع الإنتاج المقطوعة مسبقاً. قد تتطلب النهاية المقصوصة المكشوفة، والنهاية المثبتة بمشبك، والنهاية الموجودة داخل مكون آخر سماحيات مختلفة.

فصل الحماية الحرارية عن العزل الكهربائي

للحماية من الحرارة، أخبر المورد بدرجة الحرارة في موضع الغلاف، وما إذا كانت الحرارة ناتجة عن تلامس أو مصدر قريب، ومدة التعرض. تُدرج صفحة المنتج رقمًا لدرجة الحرارة، ولكن يجب على أي مشروع ذي حد صارم طلب طريقة الاختبار والبيانات الحالية للتركيب المُزود. تحقق أيضًا من حدود درجات الحرارة لغطاء الخرطوم، وعزل الكابلات، وأي قطع تركيب نهائية في التجميع الكامل.

للأعمال الكهربائية، حدد ما إذا كان غلاف الألياف الزجاجية عبارة عن حاجز حراري إضافي فوق سلك معزول أو يُتوقع أن يسهم في نظام عزل معتمد. اطلب بيانات العزل الكهربائي ذات الصلة ظروف الاختبار إذا كان الأداء الكهربائي مطلوباً. إن العبارة العامة حول الألياف الزجاجية لا تمنح تصنيف جهد كهربائي لكل قطن من أقطار الأغلفة.

احتفظ بالخيارات المنسوجة والمجدولة على مواصفات منفصلة

يؤثر التصميم على المقاس، والتعامل، وكيفية تصرف الكم عند الانحناء. إذا كان المشروع يتطلب جديلة بدلاً من حياكة، فراجع الـغلاف من الألياف الزجاجية المجدولةكمنتج منفصل. تتطلب مادته، وبناء جداره، ونطاق حجمه، وادعاءات الاختبار مراجعة خاصة بها. إن التجربة لجلبة واحدة لا توافق على الأخرى.

طلب عينة عملي

أرسل صورة واحدة أو رسماً تخطيطياً لتجميعة الخرطوم أو الكابل النهائية مع تحديد أربعة قياسات: الحد الأقصى للقطر الخارجي للجزء المحمي، وأوسع ميزة تركيب، والطول المغطى المطلوب، وأصغر خلوص متاح حول المسار. أضف تسلسل التجميع، والحركة المتوقعة، ومتطلبات الحرارة أو الكهرباء. اطلب عينة من الغلاف المحبوك المقترح وسجّل ما إذا كان ينجح في التركيب، ويستقر بشكل صحيح على المسار، ويغطي القسم بأكمله بعد التركيب.

عندما يتم الانتهاء من تلك الفحوصات، اطلب المعرف الاسمي المحدد، والتفاوت الخاص به أو نطاق القطر القابل للاستخدام، وطول القطع المتفق عليه، وتنسيق التعبئة، وبيانات الأداء الحالية في عرض的价格. أرسل القياسات وطلب العينة من خلالصفحة منتج غلاف الألياف الزجاجية المحبوك.
