إجابة سريعة

لتحديد مقاس حشوة حبل الألياف الزجاجية، قم بتسجيل عرض التجويف النظيف، وعمق التجويف، وفجوة الباب المغلق، ونصف قطر الزاوية، وإجمالي طول خط المنتصف. ثم اختر حبلًا دائريًا أو مربعًا يمكن لبنيته النهائية أن تشغل هذه المساحة بالانضغاط المعتمد من الشركة المصنعة. قد يترك الحبل الصغير جدًا مسار تسريب؛ بينما قد يمنع الحبل الكبير جدًا الباب من الإغلاق أو يسحق الضفيرة بشكل دائم.

لا توجد نسبة حجم زائد أو انضغاط واحدة تنطبق على كل حبل مضفر. فالكثافة، ونمط الضفير، والقلب، والطلاء، والتسليح، ومهندس الأبواب يمكن أن تغير كيفية سلوك حبلين لهما نفس القطر الاسمي.

لماذا لا يكفي قياس الحبل المزال

تُعد الحشية القديمة مفيدة كمرجع، ولكنها ليست مقاساً أساسياً يمكن الاعتماد عليه. فقد تكون فقدت مرونتها، أو امتصت رواسب العملية، أو تمددت أثناء الإزالة، أو أخذت شكلاً مستطيلاً دائماً داخل التجويف. قد يؤدي قياس الوجه المفلطح الأعرض فقط إلى اختيار بديل كبير الحجم. وقد يؤدي قياس القسم المسحوق الأرفع فقط إلى اختيار بديل صغير الحجم.

لأعمال الصيانة، احتفظ بالحشية المزالة وصورها قبل التخلص منها. وسجل مقطعها الجانبي، وموضع الوصلة، واتجاه التركيب، وأي تلف موضعي. واستخدم تلك الملاحظات مع القياسات المأخوذة من الأخدود المعدني المنظف.

لتصميم باب جديد، اعمل بناءً على الرسم وعينة إغلاق تمثيلية. يحتاج المورد إلى فهم أخدود الاحتجاز والمسافة المتاحة عندما يكون الباب مغلقاً بالكامل.

القياسات الخمسة اللازمة لتحديد مقاس حشية الحبل

قس المجرى قبل اختيار قطر الحبل

1. اجعل المعدة آمنة.اعزل الفرن أو الموقد أو الغلاية، واتركه يبرد واتبع إجراء الإقفال الخاص بالموقع قبل فتح أو إزالة أي باب.
2. أزل الحشية القديمة بعناية.احتفظ بقسم تمثيلي ولاحظ ما إذا كان مثبتاً بالغراء، أو مثبتاً ميكانيكياً، أو مضغوطاً ببساطة في المجرى.
3. نظف الأخدود.المادة اللاصقة القديمة، والقشور، والألياف المضغوطة يمكن أن تقلل من العرض والعمق القابلين للاستخدام. قس مجرى المعدن بدلاً من البقايا.
4. خذ قراءات في عدة مواضع.قارن الجوانب المستقيمة، والزوايا، ومناطق المفصلات، وجانب المزلاج. سجّل أصغر وأكبر القيم بدلاً من الإبلاغ عن قراءة مريحة واحدة فقط.
5. افحص سطح التلامس.ابحث عن التشوه، أو التآكل، أو إصلاح اللحام، أو المفصلات الساخنة، أو قوة المزلاج غير المتساوية. لا يمكن للحبل الجديد تعويض كل عيوب الميكانيكية.
6. أرسل رسماً توضيحياً أو صوراً عليها علامات.عرض مقطعي يوضح العرض والعمق والفجوة واتجاه الإغلاق يكون أكثر فائدة من قطر حبل مكتوب دون سياق.

كيف تقيّم الانضغطية دون استخدام نسبة مئوية عامة

الانضغطية هي مقدار الانخفاض في الارتفاع الحر للحبل عند إغلاق الوصلة. ويمكن التعبير عنها كالتالي:

الانضغطية (٪) = (ارتفاع الختم الحر − ارتفاع الختم المثبت) ÷ ارتفاع الختم الحر × 100

بالنسبة لحبل مثبت في مجرى، يجب أن يصف ارتفاع الختم الحر الارتفاع الفعلي المعروض على السطح المقابل بعد استقرار الحبل. وهو ليس متطابقاً دائماً مع القطر الموجود في الكتالوج. ارتفاع الختم المثبت هو المساحة المتاحة عند نفس خط الختم عندما يتم إغلاق الباب بالكامل.

يصف هذا الحساب الهندسة؛ وهو لا يحدد الحد المقبول. اطلب من المورد تأكيد نطاق الانضغطية المسموح به للبناء الدقيق الذي يتم تسعيره. جديلة دائرية متوسطة الكثافة، وجديلة مربعة كثيفة، وحبل محبوك ناعم، وحبل مطلي يمكن أن تنتج قوى إغلاق مختلفة جداً عند نفس النسبة المئوية الاسمية.

إذا كان الباب قيد الاستخدام بالفعل، فإن تجربة عينة قصيرة غالباً ما تكون أكثر موثوقية من تطبيق معادلة عامة من الإنترنت. يجب أن تؤكد التجربة أن الحبل يظل مستقراً، وأن الباب يغلق دون قوة مفرطة، وأن التلامس مستمر حول المحيط.

حبل مجدول دائرى أم حبل مجدول مربع؟

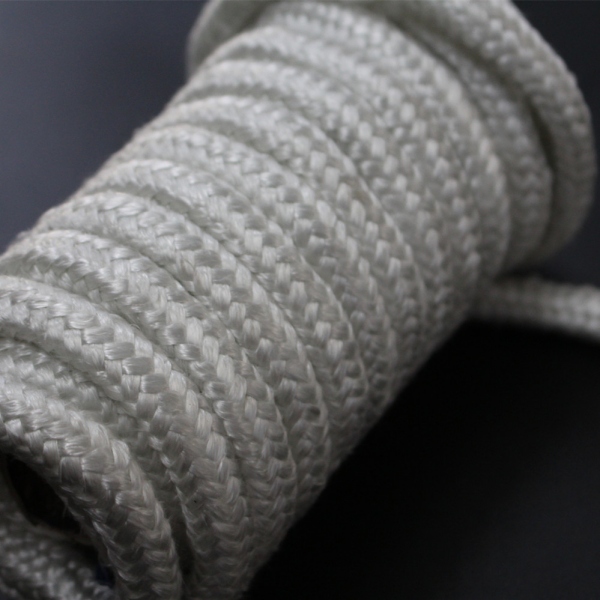

حبل ألياف زجاجية مجدول دائرى

المقطع الدائري هو نقطة بداية عملية للمجاري ذات الزوايا الدائرية، ومسارات الختم المنحنية، والقنوات المصممة للاحتفاظ بحبل دائري. يمكنه تتبع الزوايا والمسارات غير المنتظمة، بينما يوفر البناء المجدول سطحاً أكثر استقراراً من الحبل المفتول السائب.

لهذا المقطع، راجع صفحة منتج حبل ألياف زجاجية مجدول دائرى. في طلب عرض الأسعار (RFQ)، اذكر القطر المطلوب، ونوع البناء، والطول، ظروف التشغيل، وقياسات المجرى بدلاً من طلب "حبل ألياف زجاجية قياسي" فقط.

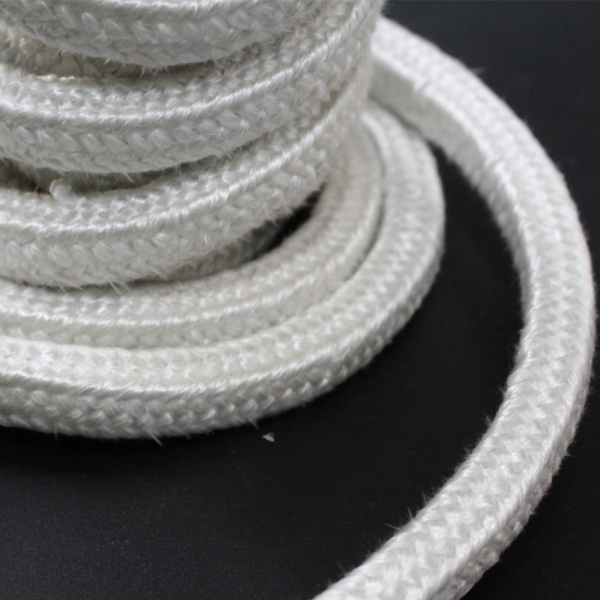

حبل ألياف زجاجية مجدول مربع

يوفر المقطع المربع أسطح تلامس مسطحة وقد يستقر بشكل أكثر قابلية للتنبؤ في قناة مستطيلة. ويمكن أن يكون مناسباً حيث يتم التحكم في عرض المجرى وعمقه بشكل منفصل أو حيث يميل الحبل الدائري إلى الدوران أو ترك مساحة غير مستخدمة في زوايا القناة.

بالنسبة لمقطع ذي جوانب مسطحة، قارن حبل ألياف زجاجية مجدول مربع. لا تستبدل أبعاداً اسمية متساوية دون التحقق من الحجم المثبت، والكثافة، وقوة الإغلاق المطلوبة.

كثافة الجديلة تغير ملاءمة التركيب

الحجم الاسمى لا يصف حشية الحبل بالكامل. تؤثر كثافة الجديلة والبناء الداخلي على مدى سهولة انحناء الحبل، وكمية انتشاره جانبياً، ومدى قوة دفعه للخلف ضد الباب.

• بناء أنعم:أسهل للتكيف حول الأسطح غير المنتظمة، ولكنه قد يحتاج إلى مزيد من الدعم وقد يكون من الأسهل الضغط عليه بشكل مفرط.
• جديلة أكثر كثافة:أكثر استقراراً من حيث الأبعاد وأكثر مقاومة لأضرار المناولة، ولكنها تتطلب عموماً مجرى أكثر دقة وقوة إغلاق أكبر.
• بناء القلب:قلب ألياف صلب، أو بناء مجوف، أو قلب معزز يغير الاستعادة ونصف قطر الانحناء.
• معالجة الأسطح:يمكن للطلاءات أن تغير الاحتكاك، والصلابة، وقابلية الانضغط، والمقاومة للميديا.

بالنسبة لطلبات الشركات المصنعة للأجهزة الأصلية المتكررة (OEM)، يجب أن تحدد العينة المعتمدة أكثر من مجرد الأبعاد الخارجية. سجل بناء المنتج، والكتلة لكل وحدة طول أو التحكم في الكثافة المتفق عليه، والتفاوت المسموح به للأبعاد، ومرجع اعتماد العينة.

متى يجب تقييم حبل مطلي

حبل الألياف الزجاجية غير المطلي مناسب للعديد من تطبيقات الختم الحراري الثابت الجاف. يمكن النظر في البناء المطلي عندما يحتاج المشتري إلى تقليل تفتت السطح، أو سطح تركيب أكثر سلاسة، أو مقاومة إضافية لمادة المعالجة المحددة.

حبل ألياف زجاجية مطلي بمطاط السيليكونهو بناء منفصل ولا ينبغي معاملته كاختلاف في اللون قابل للتبديل. يغير الطلاء التجميع بالكامل، لذا يجب مراجعة درجة الحرارة، والميديا، والضغط، والصلابة، والانضغطية مرة أخرى.

لا تفترض أن الطلاء يجعل الوصلة مانعة للضغط أو مناسبة لكل خدمة غاز أو بخار أو سائل. قدم وسيط المعالجة الدقيق، والتركيز، والضغط العادي، وتذبذبات الضغط، ونمط التعرض للتقييم.

اختيار درجة الحرارة يأتي بعد الهندسة

يمكن أن تفشل الحشية ذات الحجم الصحيح إذا تم استخدام المواد بما يتجاوز ظروف العمل المعتمدة. قدم درجة الحرارة في موقع الختم، وليس فقط نقطة ضبط الفرن أو درجة حرارة غرفة الفرن. قم تضمين درجة الحرارة المستمرة العادية، ودرجة الحرارة القصوى، ومدة الذروة، وتكرار الدورات الحرارية.

استخدم درجة حرارة العمل المستمرة الموثقة لبناء الحبل النهائي. درجة حرارة تصنيف الألياف، نقطة الانصهار، والتعرض للذروة قصيرة المدة هي قيم مختلفة. قد يصبح اللاصق، أو الطلاء، أو خيط الخياطة، أو التسليح، أو الحامل المعدني المجاور هو المكون المحدد.

إذا كان متطلب درجة الحرارة التحقق منه يتجاوز بناء الألياف الزجاجية المختار، فقارن عائلات المواد في حبل الألياف الزجاجية مقابل حبل ألياف السيراميك: كيف تختار مانع تسرب لدرجات الحرارة العالية. وهذا يفصل مشكلة المقاس عن مشكلة درجة حرارة المادة.

كيفية تحديد طول الحشية المطلوب

قس على طول الخط المركزي للجروب (المجروف) النظيف عبر كل زاوية. بالنسبة لباب مستطيل، لا تعتمد فقط على عرض الباب الخارجي وارتفاعه لأن مسار الحشية قد يكون غائراً، أو مقوساً، أو مقاطعاً بواسطة الأجهزة.

حدد موقع الوصلة قبل الطلب. يجب أن يكون قابلاً للوصول أثناء التثبيت وموضعاً وفقاً لتصميم المعدات. اذكر ما إذا كان الحبل سيتم توفيره كلفافة مستمرة، أو طول بكرة، أو طول مقطوع، أو عروة مغلقة، أو تجميع مصنع.

لا تشد الحبل أثناء قياسه أو تثبيته. يمكن أن يؤدي الشد إلى تقليل قطره الظاهري ويتسبب في تباعد الأطراف بعد التسخين. يجب الاتفاق على بدل القطع وطريقة الوصل مع المورد لأنها تعتمد على استقرار الضفيرة ومعالجة الأطراف وإجراءات التثبيت.

أخطاء المقاسات الشائعة

• الطلب بناءً على الحشية القديمة المسحوقة: التشوه الدائم يخفي الشكل والحجم الأصليين.
• استخدام عرض الجروب وحده: لا يكشف العرض عن عمق الجروب أو الفجوة النهائية للباب المغلق.
• اختيار حبل أكبر لوقف كل تسريب: الحجم المفرط يمكن أن يبقي الباب مفتوحاً، أو يزيح الأقفال الزائدة، أو يسحق الضفيرة.
• تجاهل الشكل: الحبل الدستر (المستدير) والحبل المربع الذي له نفس البعد المذكور لا يشغلان القناة بنفس الطريقة.
• تجاهل الكثافة: قد يتطلب حبلان لهما نفس الأبعاد قوة إغلاق مختلفة ويظهران استعادة مختلفة.
• الشد أثناء التركيب: يمكن أن يصبح الحبل أرقى وينكمش لاحقاً عند الوصلة.
• استخدام قاعدة ضغط عامة: قد تشير النسبة المنشورة إلى مادة، أو ضفيرة، أو كثافة، أو تصميم معدات مختلف.
• تجاهل حالة الباب: الألواح الملتوية، والمفصلات البالية، والأقفال غير المتساوية يمكن أن تخلق تسرباً محلياً حتى مع وجود الحبل الصحيح.

النموذج الأولي والفحص عند الاستلام

بالنسبة لتصميم جديد أو بديل بدون مواصفات أصلية موثوقة، وافق على عينة تمثيلية قبل إصدار الطلب بالجملة. تحقق من ما يلي:

• الشكل والأبعاد الاسمية قبل التثبيت
• تحمل الأبعاد والاتساق على طول الطول
• القدرة على الجلوس في المسارات المستقيمة والزوايا بدون التواء
• قوة إغلاق الباب وتعشيق المزلاج
• الاتصال حول المحيط الكامل
• ملائمة الوصل واستقرار الطرف
• الحالة بعد دورة الحرارة المتحكم فيها
• أدلة السحق أو التآكل أو التصلب أو الانسحاب

احتفظ بعينة الحبل المعتمدة ومراجعة الرسم ومواصفات الشراء معا. هذا يمنح فرق الشراء والجودة والصيانة مرجعاً مشتركاً للطلبات المستقبلية.

قائمة التحقق لطلب الأسعار (RFQ) لحشية حبل الألياف الزجاجية

الأسئلة الشائعة

هل يجب أن يكون الحبل المصنوع من الألياف الزجاجية الجديدة بنفس قطر الحشية القديمة؟

ليس بالضرورة تلقائياً. فقد تكون الحشية القديمة قد تعرضت للتسطيح الدائم أو التمدد. قم بقياس الأخدود المنظف وفجوة الباب المغلق، ثم استخدم الحبل القديم كدليل داعم فقط.

هل يمكنني اختيار حجم الحبل بناءً على عرض الأخدود وحده؟

لا. يلزم أيضاً معرفة عمق الأخدود، وفجوة الباب المغلق، ونصف قطر الزاوية، وكثافة الحبل، ونطاق الانضغط المعتمد. لا يمكن للعرض وحده التنبؤ بمدى بروز مانع التسرب أو مقدار قوة الإغلاق التي يولدها.

إلى أي مدى يجب ضغط حشية الحبل المصنوعة من الألياف الزجاجية؟

استخدم النطاق المعتمد لتصميم الحبل الدقيق. لا توجد نسبة مئوية عامة لكل حبل مضفور، أو مجدول، أو محبوك، أو ذو قلب مصمت، أو ذو قلب مجوف، أو مطلي. تأكد من الهندسة المقترحة مع الشركة المصنعة وقم بإجراء تركيب تجريبي إن أمكن.

هل الحبل المصنوع من الألياف الزجاجية الدائرية أو المربعة هو الأفضل لباب الفرن؟

لا يوجد تصميم أفضل بشكل عام. يناسب الحبل الديري عادةً الأخدود المنحنية أو ذات النصف قطر، بينما يمكن أن يوفر الحبل المربع تلامساً مسطحاً وثباتاً مستقراً في قناة مستطيلة. يجب أن يحدد الأخدود الحالي وتصميم الباب الشكل المناسب.

كيف أحسب طول الحبل؟

قم بقياس خط المنتصف للأخدود الكامل باستخدام شريط قياس مرن أو حبل غير قابل للتمدد. قم بتضمين الزوايا وحدد موقع الوصلة. اتفق على أي سماحة للقطع مع المورد ولا تقم بشد الحبل أثناء القياس.

ماذا لو كانت الحشية ذات الحجم الصحيح لا تزال تسرب؟

تحقق من عدم انتظام قوة المزلاج، المفصلات التالفة، تشوه الباب، أسطح الأخدود التالفة، الوصلة الضعيفة، الضغط الزائد الموضعي أو تدهور المواد. لا ينتج التسرب دائماً عن قطر الحبل الاسمي.

متى ينبغي النظر في استخدام حبل ألياف السيراميك بدلاً من ذلك؟

فكر في استخدام مادة أخرى عندما تتجاوز درجة حرارة التشغيل المستمرة الموثقة أو متطلبات الخدمة الأخرى قدرة هيكل الحبل المصنوع من الألياف الزجاجية بالكامل. تحقق من درجة حرارة خط التجهيز الفعلية وجميع مكونات التجميع قبل تغيير المواد.

اطلب توصية لحشية الحبل

لمشروع OEM، أو إغلاق المصنع، أو برنامج الاستبدال، أرسل عرض الأخدود وعمقه، وفجوة الباب المغلق، ومسار الحشية بالكامل، ودرجة حرارة التشغيل، والوسط، وتكرار الفتح، والصور الفوتوغرافية، والكمية المطلوبة. يمكن لشركة Anhui Parker New Material Co., Ltd. تقييم تصميمات الحبال المصنوعة من الألياف الزجاجية المستديرة والمربعة وغير المطلية والمطلية للتوريد الصناعي.
