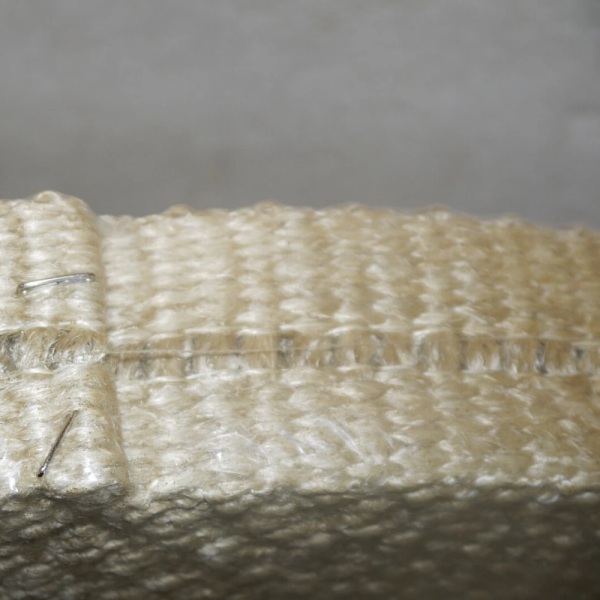

يجمع شريط السدى المصنوع من الألياف الزجاجية المغلفة بالفيرميكوليت بين نسيج من الألياف الزجاجية المغلفة ومنطقة تثبيت مركزية تتكون من حذف خيوط طولية مختارة.يمكن لهذا التصميم استيعاب البراغي أو المسامير في وصلة حرارية صناعية، ولكنه لا يحدد مسافة ثقب عالمية أو حمل إحكام أو تصنيف درجة حرارة.
بي إس تي فليكسشريط تغليف من الألياف الزجاجية المغلفة بالفيرميكوليتيُستخدم هذا المنتج في العزل الصناعي وتفاصيل منع التسرب الحراري المثبتة بمسامير. يشرح هذا الدليل كيفية تحديد الفتحة المركزية، وتصميم المثبتات، والطلاء، ومكان التركيب، وظروف درجة الحرارة قبل الطلب.
ما الذي يميز شريط Drop-Warp؟
في الشريط المنسوج، تمتد خيوط السدى على طوله، بينما تتقاطع خيوط اللحمة مع عرضه. أما في تقنية السدى المنفصل، فتُحذف خيوط سدى مختارة من منطقة مركزية، مما يُنشئ قسمًا مفتوحًا أو منخفض الخيوط بين الأشرطة الجانبية المنسوجة.
يمكن أن توفر المنطقة المركزية مساحة للمسامير أو البراغي أو غيرها من أدوات التثبيت المعتمدة. ولا يشترط أن تكون صفًا من الثقوب الدائرية المثقوبة مسبقًا؛ فقد تبقى خيوط عرضية عبر الفتحة. تحقق من التركيب الفعلي وعينة مادية قبل افتراض إمكانية مرور أداة تثبيت من كل نقطة.
افصل عرض الفتحة المركزية عن خطوة المزلاج
- عرض الفتحة المركزية:العرض المستعرض لمنطقة الانثناء والالتواء.
- درجة ميل البراغي:المسافة بين مركزي المثبتات على طول الجهاز.
- عرض الشريط الجانبي:المواد المنسوجة المتبقية على كل جانب من المنطقة المركزية.
- عرض الشريط الإجمالي:العرض الإجمالي للشريط النهائي.
قد يكون للشريط فتحة مركزية مناسبة، ولكنه يظل غير مناسب إذا كان صف البراغي منحرفًا، أو إذا لم تستقر الأشرطة الجانبية على أسطح التثبيت، أو إذا تجاوز العرض الكلي المساحة المتاحة. لا تستنتج المسافة القياسية بين البراغي من اسم المنتج. يجب أن يحدد رسم المعدات مواقع المثبتات، ومسافات الإزاحة النهائية، والمسافات الفاصلة.
ما يجب قياسه قبل اختيار شريط القياس
| البعد أو الحالة | ما الذي يجب تسجيله؟ |
|---|---|
| عرض الشريط الإجمالي | ريكويتغطية حمراء وعرض المقاعد المتاحة. |
| افتتاح المركز | عرض منطقة الانحناء والالتواء وموقعها بالنسبة لحواف الشريط. |
| قطر المثبت | القطر الفعلي للبرغي أو المسمار، بما في ذلك الأكمام أو الأكتاف. |
| تخطيط البراغي | المسافة بين مراكز المسامير، وإزاحات الأطراف، وعدد المسامير، والتباعد غير المنتظم. |
| اتصال الشريط الجانبي | عرض الأسطح التي يجب أن تلامسها الأشرطة المنسوجة. |
| السماكة المركبة | شروط قياس الفجوة المغلقة المطلوبة أو السماكة المضغوطة. |
| هندسة المفاصل | الأطوال المستقيمة، والزوايا، والانحناءات، والانتقالات، والمناطق المقيدة. |
استخدم الرسم التخطيطي المعتمد للمعدات كلما أمكن ذلك. قد يكون الشريط البالي قد تغير نتيجة الضغط أو التلف الحراري أو التآكل أو التشوه الدائم، لذا قد لا يمثل أبعاد التصميم الأصلية.
لماذا تُعدّ الأشرطة الجانبية مهمة؟
يُسهّل مركز الانحناء عملية التثبيت، ولا يحلّ محلّ مساحة التلامس المطلوبة للمفصل. يجب أن تستقرّ الأشرطة الجانبية على أسطح التثبيت المُخصصة لها دون طيّ أو تجمّع أو سحبها بواسطة أدوات التثبيت.
لا يُعدّ اتساع الفتحة المركزية بالضرورة أفضل، إذ قد يُقلّل من مساحة النسيج المتاحة بجانب منطقة التثبيت. لا تقم بقطع الأشرطة الجانبية لتركيب مسمار غير محاذٍ إلا بعد مراجعة التصميم والموافقة على التعديل.
ما هي فوائد طلاء الفيرميكوليت؟
المادة الأساسية هي نسيج من الألياف الزجاجية. يُغيّر طلاء الفيرميكوليت السطح المعرض للضوء، مما يُحسّن مقاومة الشريط للحرارة والتآكل السطحي مقارنةً بالشريط غير المعالج. وتعتمد الفائدة الفعلية على تركيبة الطلاء، ونسبة التغطية، ونوع النسيج، وظروف التعرض.
لا يحوّل الطلاء الشريط إلى ألياف سيليكا أو سيراميك، ولا يجعله مؤهلاً تلقائياً للاستخدام في جميع التطبيقات التي تتطلب مقاومة اللهب المباشر، أو المعادن المنصهرة، أو المواد الكيميائية، أو درجات الحرارة المستمرة. حدد الغرض من الطلاء واطلب أدلة خاصة بالمنتج تثبت استيفاء الشروط المطلوبة.
حدد درجة الحرارة المستمرة وذروة التعرض بشكل منفصل
تختلف ظروف التشغيل عند درجات حرارة متواصلة، وعند درجات حرارة قصوى متقطعة، وعند التعرض المباشر للهب. لذا، لا ينبغي استخدام قيمة التعرض لفترة قصيرة كحد تشغيل عادي لشريط يبقى تحت ضغط أو يجب أن ينثني أثناء التشغيل.
تُعلن صفحة المنتج p203 الحالية عن قيمة تصل إلى 1000 درجة مئوية، لكنها لا تُحدد بوضوح ما إذا كانت تعني الخدمة المستمرة، أو ذروة التعرض، أو حدًا أقصى للألياف، أو نتيجة اختبار. يُرجى التأكد من تصنيف درجة الحرارة للبنية النهائية المحددة قبل إدخال أي قيمة رقمية لدرجة الحرارة في مواصفات الجهاز.
لأغراض المراجعة الفنية، يرجى تقديم درجة الحرارة العادية في موضع الشريط، وأقصى درجة حرارة لفترة قصيرة، ومدة الذروة وتكرارها، والتعرض المباشر للهب إن وجد، والحالة المطلوبة بعد التبريد، وما إذا كان المفصل يفتح ويغلق بشكل متكرر.
يتطلب سمك التركيب والضغط مواصفات خاصة بهما
يُقاس سُمك الشريط الاسمي على النسيج المُورّد في ظل ظروف مُحددة. أما السُمك بعد التركيب فهو البُعد الذي يُقاس بعد تطبيق الحمل على أسطح التثبيت والوصلات. سجّل ما إذا كان الرسم يُحدد الفجوة المغلقة، أو السُمك المضغوط، أو الحمل المُحدد.
لا توجد نسبة ضغط موحدة أو عزم دوران محدد للمسامير في مصطلح "شريط الفيرميكوليت المتشابك". لا تقم بربط القطع المعدنية بما يتجاوز الحد التصميمي المعتمد لتعويض عدم التوافق.
خطط للزوايا والأطراف والوصلات قبل القطع
قم بتجربة الجزء الأكثر تعقيدًا من المسار قبل قص طول الإنتاج. وضح نقاط البداية والنهاية، واتجاه الفتحة المركزية، وصف المثبتات، وتفاصيل الزوايا، ومواقع الوصلات، والتداخل المسموح به، والمناطق التي يجب أن تظل خالية للفحص أو الحركة.
لا تُضِف طبقةً إضافيةً أو طبقةً متداخلةً لمجرد تغطية فجوة إذا كان التراكم الإضافي يمنع الغطاء من الإغلاق. عندما يتطلب المفصل أداءً محددًا لمنع التسرب، استخدم تصميم مانع التسرب المؤهل ومعايير الاختبار الخاصة بالمعدات.
التثبيت الميكانيكي ليس هو نفسه إحكام الإغلاق بالضغط
يمكن للمسامير تثبيت الشريط، لكن وجودها لا يجعل النسيج حشية مقاومة للضغط. قد يحتوي الشريط المنسوج على مسارات عبر النسيج أو المنطقة المركزية أو الحواف المقطوعة. ولا يضمن الطلاء تلقائيًا أن تكون هذه المسارات محكمة الإغلاق ضد الغازات أو السوائل.
إذا كان الوصل يتحكم في تسرب غاز العملية أو الضغط أو جو محدد، فحدد معدل التسرب المسموح به، وضغط الاختبار، والوسط، ودرجة الحرارة، والمدة. لا تستخدم شريط التغليف المتشابك لإصلاح أنبوب متسرب أو حاجز ضغط تالف.
شريط منسوج عادي أم شريط ذو سدى متساقط؟
شريط فيرميكوليت منسوج عاديهو شريط منسوج متصل للتغليف أو العزل أو التطبيقات المسطحة حيث لا تكون هناك حاجة إلى منطقة تثبيت مركزية.شريط دروب-واربيحتوي على منطقة مركزية ذات خيوط مخفضة لترتيب محدد للبرغي أو المسمار.
قارنشريط من الألياف الزجاجية المغلفة بالفيرميكوليت المنسوج العاديإذا لم تكن المجموعة بحاجة إلى منطقة تثبيت مركزية، فتأكد من أن بيانات المواد والطلاء والخدمة مناسبة للتطبيق؛ فالتركيبات ليست قابلة للتبديل لمجرد اشتراكها في نفس الطلاء.
الموافقة على العينة في المفصل الفعلي
جرّب الشريط المختار باستخدام البراغي والمثبتات وأسطح التثبيت وتسلسل التركيب المُحدد. تحقق من محاذاة الفتحة المركزية، وتلامس الشريط الجانبي، والقطع أو التمدد، والإغلاق، وموضع الشريط بعد انتهاء دورة التشغيل، وحالة الطلاء، وأي معايير حرارية أو معايير تسريب محددة.
بالنسبة للمفصل الذي ينفتح أثناء الصيانة، يجب تضمين الفتح والفحص وإعادة التجميع في التجربة. قد يختلف سلوك العينة التي تتناسب أثناء التجميع البارد بعد تعرضها للحرارة أو تكرار التعامل معها.
ما يجب تضمينه في طلب عرض الأسعار
| بند طلب عرض الأسعار | المعلومات المطلوب تقديمها |
|---|---|
| طلب | باب الفرن، غطاء الفرن، لوحة الفحص، وصلة مجرى الهواء الساخن أو أي تجميع صناعي آخر. |
| بناء | شريط غزل من الألياف الزجاجية المغلفة بالفيرميكوليت مع تقوية أو معالجة محددة. |
| أبعاد | العرض الإجمالي، وعرض الفتحة المركزية، والسماكة، وطول اللفة أو القطع، والتفاوتات المسموح بها. |
| أدوات التثبيت | قطر البرغي، والخطوة، والإزاحات الطرفية، والكمية، وموضع الصف. |
| التصميم المشترك | عرض المقعد، والمسافة المغلقة، والسماكة المركبة، والزوايا، وطريقة التثبيت. |
| درجة حرارة | درجة الحرارة المستمرة، ودرجة الحرارة القصوى، والمدة، والتكرار، والتعرض المباشر للهب. |
| قبول | الملاءمة، وحالة ما بعد الدورة، والأداء الحراري، ومعايير التسريب عند الاقتضاء. |
| إمداد | الكمية، والتعبئة والتغليف، والموافقة على العينات، و...متطلبات الطلب المتكرر. |
اطلب شريطًا مغلفًا بالفيرميكوليت
توريدات BSTFLEXشريط تغليف من الألياف الزجاجية المغلفة بالفيرميكوليتللحصول على معلومات حول العزل الحراري الصناعي وتفاصيل الوصلات المثبتة بمسامير، يرجى إرسال رسم المعدات، وتخطيط المثبتات، والأبعاد المطلوبة، وملف تعريف درجة الحرارة، حتى يتسنى مراجعة التصميم وفقًا للتطبيق.
أما بالنسبة للمواد والمنشآت الصناعية الأخرى، فقارن بـمجموعة أشرطة BSTFLEX الصناعية المقاومة لدرجات الحرارة العالية، أواطلب عرض سعر لشريط التغليف بالقص واللف.
