يحتاج سلك مستشعر يمر عبر مشعب العادم إلى أكثر من مجرد غلاف عاكس. يجب على المهندس معرفة مصدر الحرارة، ومدى قرب السلك منها، وما إذا كان بالإمكان تركيب الغلاف دون خدش سطحها الخارجي. بالنسبة لتصميم حزمة أسلاك جديدة، يُعد الغلاف الأنبوبي المصنوع من الألياف الزجاجية والمغطى بالسيليكون والألومنيوم أحد الخيارات التي يمكن تقييمها. فهو يجمع بين جديلة من الألياف الزجاجية وغلاف خارجي مطلي بالألومنيوم والسيليكون؛ وتعتمد النتيجة الحرارية الفعلية على التجميع النهائي ومدى تعرضه للحرارة.

حدد أكثر المناطق سخونةً على الرسم أو الصورة. سجّل أقرب جزء من نظام العادم، والمسافة بينه وبين الكابل، ومدة تعرضه للحرارة، وموضع المشابك والفروع والموصلات. قد يتكتل الغلاف المُصمّم لكابل مستقيم على طاولة العمل عند الانحناء أو يتوقف عند حافة الموصل. قِس طول الحزمة عند أوسع نقطة داخل الجزء المحمي، ثم قِس كل جزء يمر به الغلاف أثناء التجميع.
سجّل أيضًا ما إذا كان الحزام مُركّبًا قبل تركيب المحرك. هذا المنتج عبارة عن أنبوب متصل، لذا يحتاج عادةً إلى طرف يسهل الوصول إليه للتركيب. في حال تعذّر إزالة الموصل، استفسر عن تصميم مناسب قابل للفتح أو الالتفاف بدلًا من افتراض إمكانية فتح هذا الأنبوب على طوله.
يُصمّم الغلاف الخارجي للمساعدة في إدارة الحرارة الإشعاعية من الأجزاء الساخنة المجاورة. يجب أن يكون مواجهًا للمصدر وأن يبقى سليمًا قدر الإمكان. قد يؤدي الاحتكاك بالدعامات، أو الاحتكاك المتكرر بالمشبك، أو التلوث بالزيت، أو الانحناء الشديد إلى تغيير حالة السطح. لا يُوفّر الغلاف مسافة أمان ثابتة، ولا يُحدّد الطلاء العاكس درجة الحرارة المسموح بها لعزل الأسلاك داخله.
قم بإجراء ثلاثة قياسات منفصلة في التقييم: درجة حرارة مصدر الحرارة، ودرجة الحرارة على السطح الخارجي للغلاف، ودرجة الحرارة على الكابل أو سلك المستشعر أثناء دورة التشغيل الفعلية. قد تُعطي حالات الخمول، والحمل المستمر، والتعرض للحرارة بعد الإيقاف نتائج مختلفة. إذا كان الجهاز على اتصال مباشر بأنبوب ساخن، فحدد هذا الاتصال بوضوح؛ فالتطبيق الحراري الإشعاعي يختلف عن التطبيق الحراري المباشر.

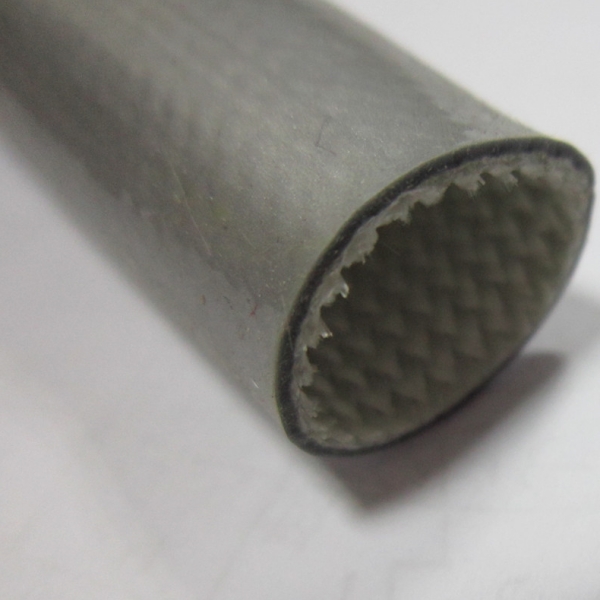

الصفحة منتج غلاف من الألياف الزجاجية المطلية بالسيليكون والألومنيوميُدرج الجدول الأقطار الداخلية الاسمية وتفاوتات القطر، بما في ذلك الأحجام الصغيرة للأسلاك الفردية. استخدم الجدول كنقطة انطلاق لطلب عينة. اطلب القطر الداخلي النهائي والتفاوت المسموح به للحجم المقترح، ثم تأكد من ملاءمته الفعلية للحزمة وأي عوائق قد تعترض التركيب. يُعدّ سمك طبقة الطلاء وحركة الجديلة من العوامل المهمة عندما يكون أحد الأجزاء قريبًا من الحد الأقصى لحجمه الاسمي.
لإجراء تجربة إنتاجية، افحص طرفًا مقطوعًا، ومسارًا مستقيمًا، وأضيق انحناء، والمنطقة أسفل كل مشبك تثبيت. تأكد من أن الغلاف لا يدفع أي فرع أو موصل من مكانه. حدد ما إذا كانت الأطراف ستُثبّت ميكانيكيًا، أو تُغطّى بوصلة معتمدة، أو تُترك متاحة للصيانة. لا تفترض أن شريطًا لاصقًا عاديًا سيتحمل نفس الظروف التي يتحملها الغلاف.
اطلب بيانات اختبار للبنية النهائية المقترحة عند وجود متطلبات حرارية أو كهربائية محددة للتطبيق. اسم المنتج وحده لا يُعدّ مؤشرًا لدرجة الحرارة، كما أن استخدام الألياف الزجاجية وحده لا يُثبت نتيجة عزل كهربائي معينة. إذا كان العزل الكهربائي شرطًا أساسيًا للسلامة، فحدد طريقة الاختبار المناسبة، والعينة، وقيمة القبول قبل الموافقة على الغلاف.
قم بتركيب العينة وفقًا لطريقة الإنتاج المعتمدة. صوّر السطح قبل وبعد سحبه فوق الحزمة، خاصةً عند الموصلات والانحناءات. افحص وجود ألياف زجاجية مكشوفة، أو تلف في الطلاء، أو اهتراء، أو انزلاق عند الأطراف، أو تداخل مع نقاط الصيانة. ثم قارن درجات حرارة الأسلاك المحمية وغير المحمية في المواقع نفسها خلال دورة تشغيل نموذجية. سجّل الظروف المحيطة وموضع المستشعر حتى يتمكن مهندس آخر من إعادة إجراء المقارنة.
إذا تغير المسار أو أُعيد تصميم الموصل، فأعد فحص التوافق. ولا يُعتبر اجتياز فحص قطر حزمة أسلاك معينة أو تصميم محرك معين بمثابة موافقة على جميع المتغيرات.
لا يُقاس إلا إذا كان أقصى بُعد خارجي للموصل يسمح بمروره عبر الغلاف النهائي المُختار دون إتلافه. قِس الموصل نفسه، وليس حزمة الكابلات فقط. إذا تعذّر الوصول إلى الطرف المتاح، فناقش إمكانية استخدام تصميم مُجزّأ.
لا. تؤثر عوامل مثل الخلوص، ودرجة حرارة المصدر، وحالة السطح، وحركة الهواء، ونقاط التلامس، ودورة التشغيل على النتيجة. اختبر المسار الكامل باستخدام مجسات درجة الحرارة عند المكون المحمي.
لا تستنتج قيمة العزل الكهربائي من وصف المادة. اطلب نتائج الاختبارات الخاصة بالحجم النهائي والتصميم المحدد مقابل المتطلبات الكهربائية للتجميع.
للحصول على عينة أو عرض سعر، يُرجى إرسال رسم تخطيطي للحزمة وظروف التعرض مع الأبعاد النهائية المطلوبة. ستقوم شركة آنهوي باركر للمواد الجديدة المحدودة بمراجعة تصميم الغلاف ونطاق العينة ومقارنته بالتركيب الفعلي.
