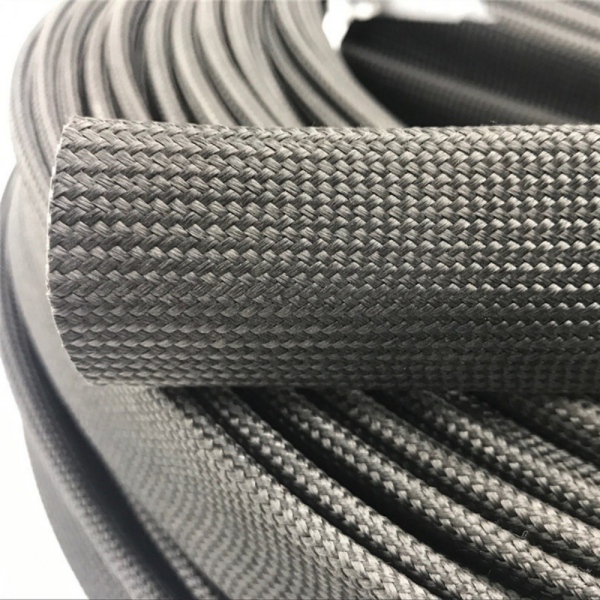

الغطاء المصنوع من الألياف الزجاجية المشبعة هو أنبوب مضفر من ألياف الزجاج معالج براتنج رابط للمساعدة في تماسك الخيوط معًا أثناء القطع والتركيب. بالنسبة للمشتري الإنتاجي، فإن السؤال المفيد هو كيف يتصرف الغلاف النهائي على خط التجميع: ما إذا كان الطرف المقصوص يظل سهل التعامل، وما إذا كان الأنبوب يمر فوق المكون، وما إذا كان يحتفظ بالحماية المطلوبة بعد التعرض للخدمة.

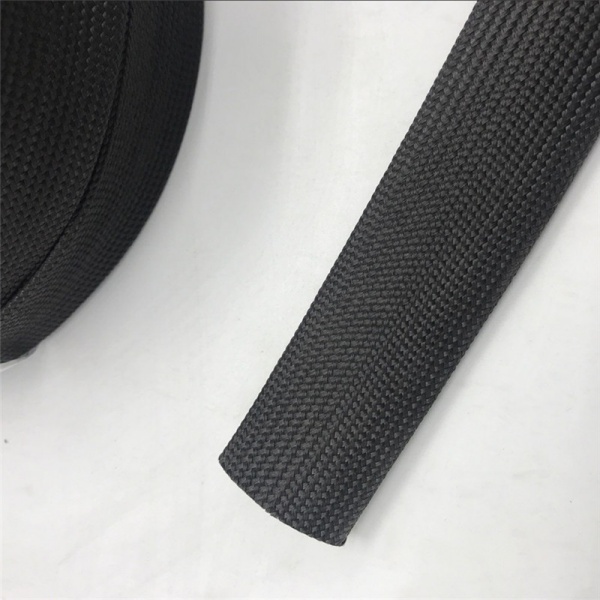

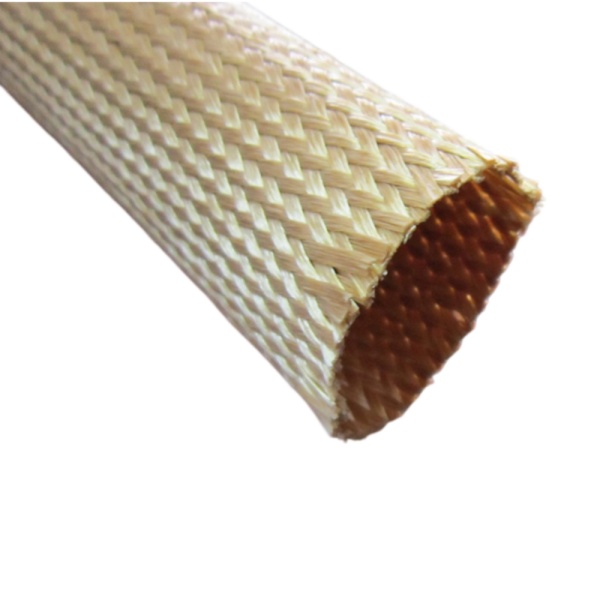

BSTFLEX غطاء الألياف الزجاجية المضفر المشبع FGS-ST يستخدم خيوط الألياف الزجاجية مع معالجة براتنج الأكريليك. يصف هذا الدليل إجراء تقييم عينة؛ ويجب الاتفاق على حدود القبول للتجميع المقصود.

تساعد المعالجة على تثبيت الضفيرة وتقليل الألياف السائبة أثناء المناولة. قد يكون ذلك مهمًا عندما يقوم العمال بتقصير العديد من القطع القصيرة أو دفع غلاف على طول كابل أو أنبوب. وهو لا يجعل كل قصة خالية تمامًا من الألياف السائبة، ولا ينبغي اعتباره دليلاً على سطح محكم ومقاوم للماء.
حالة الضفيرة الزجاجية وحالة المادة الرابطة هما نقطتا فحص منفصلتان. بالنسبة للتركيب المسخن، اسأل عن كيفية سلوك طلاء الراتنج أثناء التعرض الأولي والخدمة اللاحقة. رقم درجة الحرارة للألياف لا يثبت أن تشطيب السطح الأصلي أو المرونة أو مقاومة المناولة ستظل كما هي عند درجة الحرارة هذه.
ابدأ بحجم الإنتاج المقترح والسمك. استخدم أداة القطع المخصصة لهذه المهمة؛ تحدد صفحة المنتج المقص كخيار للقطع. حافظ على اتساق حالة الشفرة وطريقة القطع عند مقارنة العينات. قس الغلاف دون تمدده، وقم بتسجيل ما إذا كان طول الإنتاج يشير إلى القطعة المقصوصة في وضع الاسترخاء أم التغطية المثبتة.
افحص القطع فورًا، ثم بعد المناولة العادية. قم بتصوير نفس الطرف قبل التركيب وبعد سحب الغلاف في مكانه. ابحث عن الخيوط التي تنفصل عن الضفيرة، والخيوط السائبة التي تبرز في منطقة موصل والتغيرات في شكل الطرف. عينة مقصوصة حديثًا وحدها لن توضح ما يحدث بعد المناولة المتكررة.

استخدم أكبر بعد خارجي يجب أن يمر عبره الغلاف، بما في ذلك التركيبات، أو أكتاف الموصلات، أو التغيرات المحلية في قطر الأنبوب. القطر الداخلي الاسمي للغلاف هو نقطة بداية؛ وتحدد العينة ما إذا كان التركيب النهائي يمر دون قوة مفرطة أو تلف.
لاحظ المكان الذي يمسك فيه العمال الأنبوب. السحب بقوة على أحد الطرفين يمكن أن يغير شكل الضفيرة ويؤثر على الطول الذي يغطي المكون. ضع علامة على التغطية المطلوبة على مجموعة التجميع وتحقق منها مرة أخرى بعد وضع الغلاف وتثبيته. قم بتضمين المنحنيات والمشابك في التجربة بدلاً من اختبار قسم مستقيم فقط.
| نقطة الفحص | ما يجب تسجيله | القرار قبل الإنتاج |
|---|---|---|
| الطرف المقصوص | التنسل والألياف السائبة قبل وبعد المناولة | اتفق على حالة طرف مقبولة باستخدام عينة مرجعية أو صورة |
| الملائمة فوق العقبات | أقصى بعد للعبور، جهد التركيب والتلف المرئي | تأكد من الحجم وتسلسل التجميع |
| التغطية المثبتة | الطول المغطى، التجمع عند المنحنيات والحركة عند الأطراف | حدد طول القطع وتفاصيل الاحتفاظ |
| الأتصال بالأجهزة | مواقع الاحتكاك وضغط المشبك | اضبط التوجيه أو حدد اختبار تآكل ممثلًا |
| بعد التعرض للحرارة | حالة المادة الرابطة، والمرونة، وسلامة الضفيرة، واستقرار الطرف | اعتمد التجميع النهائي مقابل متطلبات خدمته |
حدد مصدر الحرارة، ومدة التعرض، وما إذا كان التسخين مستمرًا أم دوريًا. اذكر ما إذا كان الغلاف يلمس السطح الساخن أو يجلس بالقرب منه. وحيثما كان الغرض هو الحماية الحرارية، قس المكون المحمي تحت ظروف التشغيل المقصودة وقارن النتيجة بدرجة الحرارة المسموح بها لهذا المكون.
إذا كان التعرض للسوائل مهمًا، فححدد السائل الفعلي ودرجة الحرارة ومدة الاتصال. لا يمكن لوصف المقاومة الكيميائية العامة إنشاء توافق مع كل منظف أو سائل هيدروليكي أو مادة كيميائية معالجة. قم بتضمين طريقة التنظيف المقصودة في تقييم العينة عندما يتم تنظيف الغلاف في الخدمة.
للتطبيقات ذات المتطلبات الكهربائية المحددة، اطلب بيانات للتركيب النهائي وطريقة الاختبار المطبقة. لا تختر تصنيف عزل كهربائي من كلمة ألياف زجاجية. وبالمثل، فإن احتواء انفجار الخرطوم والحماية المباشرة من اللهب تتطلب دليلهما الخاص؛ فهي لا تُثبت من خلال اجتياز فحص القطع أو التآكل.
احتفظ بالعينات المعتمدة مع القطر الداخلي المتفق عليه، والسمك، وطول القطع، واللون، والتعبئة. سجل أي معاملة طرف والطريقة المستخدمة لفحصها. إذا تم توريد القطع المقصوصة بكميات كبيرة، فقيّم كيف تنجو الأطراف من التعبئة والإزالة من العبوة، وليس فقط عينة واحدة مُعدّة باليد.
توفر صفحة منتج FGS-ST خيارات السمك والطول والتعبئة عند الطلب. أرسل هذه المتطلبات مع كمية السنوية وكمية التجربة حتى يتطابق عرض الأسعار مع نفس التركيب الذي تنوي اعتماده. تأكد من الحد الأدنى الحالي لكمية الطلب في عرض الأسعار.

لا. الهدف من المعالجة هو تقليل التنسل وتحسين ثبات التعامل. لا يزال القص، والتعامل المتكرر، والتركيب فوق الأجزاء الخشنة قادراً على إزعاج الضفيرة. حدد جودة الطرف المقصوص المقبولة لعمليتك.
لا يفترض ذلك. وحيثما يمكن الاهتزاز أو الصيانة تحريك الغلاف، قم بتقييم طريقة التثبيت على التجميع. وتأكد من ملاءمة أي شريط إضافي أو رباط أو نهاية أخرى لدرجة الحرارة والمكون المجاور.
نعم، وذلك عندما تُستخدم في بيئة ذات درجة حرارة مرتفعة. افحص الجديلة والطبقة الخارجية بعد التعرض لظروف مماثلة، ثم كرر أي عمليات مناولة أو ثني متوقعة أثناء الصيانة. المظهر الخارجي للعينة الجديدة وحده ليس كافيًا للحصول على تلك الموافقة.
يُرجى تقديم قطر المكون، وأكبر عائق للتركيب، والتغطية المطلوبة، والمساحة المتاحة، وظروف التعرض، والكمية. يُرجى إرفاق صور فوتوغرافية للانحناءات ونقاط التثبيت. بالنسبة لتطوير عينة BSTFLEX، يمكن لشركة Anhui Parker New Material Co., Ltd. مراجعة هذه التفاصيل مقارنة ببنية FGS-ST المقترحة.
انظر مواصفات العازل المجدول المصنوع من الألياف الزجاجية المشبعة لتحديد الحجم الأولي للاختبار.
