كم من الألياف الزجاجية أحادي الاتجاه

تعزيز محوري بالألياف الزجاجية في شكل أنبوبي للأجزاء المركبة ذات المقاطع العرضية المستقيمة أو المستدقة أو المتغيرة.

نظرة عامة على المنتج

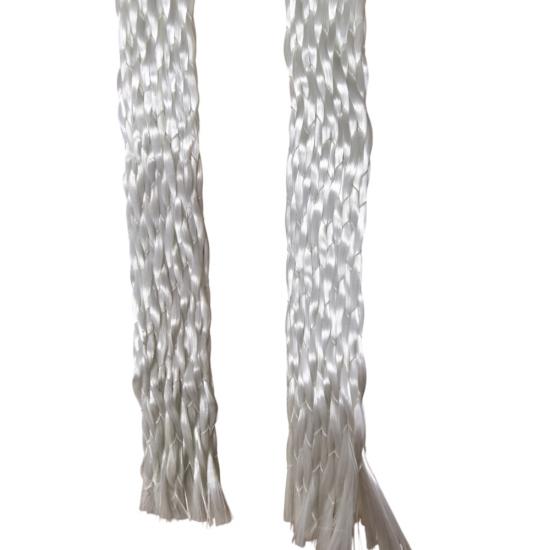

غلاف الألياف الزجاجية أحادي الاتجاه من BSTFLEX هو تعزيز أنبوبي جاف مع خيوط الألياف الزجاجية الرئيسية التي تمتد على طول الغلاف. تعمل خيوط الدعم الدقيقة على تثبيت الألياف الطولية في أنبوب مرن، مما يسمح للمصنعين بوضع التعزيز حول قالب أو جزء موجود دون الحاجة إلى قص وربط لوح مسطح. الغلاف مخصص لتصنيع المواد المركبة المشبعة بالراتنج حيث يكون التعزيز في الاتجاه الطولي جزءًا من تصميم الطبقات. يمكن تحديد القطر، ووزن الألياف، وهيكل خيوط الدعم، وطول التوريد للمشروع.

توجيه الألياف وهيكلها

في الغلاف المجدول ثنائي المحور التقليدي، تتقاطع الخيوط الرئيسية بزاوية. في هذا الهيكل أحادي الاتجاه، تتبع خيوط الألياف الزجاجية الرئيسية محور الجزء. تعمل خيوط الدعم الأصغر على تثبيت التشكيل الأولي الأنبوبي أثناء المناولة والوضع. يكون هذا الترتيب مفيدًا عندما يتطلب تصميم الطبقات حصة كبيرة من الألياف في اتجاه 0 درجة.

يعتمد القطر المثبت والتغطية ومحاذاة الألياف على الهيكل المحدد وشكل الجزء. بالنسبة للمكون المستدق أو المنحني، يعد التركيب التجريبي أفضل طريقة للتأكد من التغطية وطول القطع المطلوب قبل الإنتاج.

التطبيقات النموذجية

• تعزيز طولي للأنابيب والقضبان والمقاطع المجوفة المركبة
• وضع الطبقات المركبة فوق الأعمدة المستدقة والقوالب المشكلة
• تعزيز محوري محلي في السلع الرياضية والمكونات الصناعية والتجميعات المخصصة
• النماذج الأولية وإنتاج المعدات الأصلية (OEM) حيث يبسط التشكيل الأولي الأنبوبي من الألياف الزجاجية عملية وضع الألياف

تعتمد قوة الجزء النهائي وظروف الخدمة على الطبقات الكاملة، ونظام الراتنج، وعملية المعالجة، واختبارات التحقق.

اختيار الغلاف المناسب

ابدأ بقطر الجزء عند أصغر وأكبر نقاطه، وطوله الإجمالي، واتجاه الأحمال. حدد نوع الألياف الزجاجية أو الخيط المطلوب إذا كان تصميمك يتحكم في ذلك. قدم أيضًا وزن الألياف المستهدف أو الوزن المساحي، ومحتوى خيوط الدعم المسموح به، والراتنج المقصود وعملية التصنيع.

يجب أن يتناسب تحجيم الألياف الزجاجية مع الراتنج المختار. تأكد من خصائص التشبع، والتشكيل، والضغط، وخصائص الطبقات المعالجة باستخدام عينة تمثيلية. إذا كان التصميم يحتاج إلى ألياف متوازنة حول المحيط بدلاً من التعزيز المحوري في الغالب، قارن بين منتجناغلاف الألياف الزجاجية المجدول ثنائي المحور. للحصول على ألياف تعزيز مختلفة، راجعأغلفة ألياف الكربون المجدولة.

توريد مخصص لتصنيع المواد المركبة

يمكن لـ BSTFLEX مراجعة رسم أو عينة أو متطلبات وضع الألياف لتقديم عرض سعر لهيكل غلاف مناسب. ناقش القطر الاسمي، وتفاوت القطر، وخيوط الزجاج، وترتيب خيوط الدعم، ووزن الألياف، وطول اللفة أو القطع، والتعبئة، وحجم التوقعات عند طلب عرض سعر للمعدات الأصلية (OEM). يجب الاتفاق على مواصفات الإنتاج وبيانات الاختبار للهيكل المختار قبل إضافتها إلى ورقة بيانات المشروع.

أسئلة شائعة

هل هذا هو نفسه غلاف الألياف الزجاجية المجدول العادي؟

لا. الميزة المحددة هنا هي التوجيه الطولي لألياف الزجاج المقوية الرئيسية. يحتوي الضفيرة ثنائية المحور القياسية على ألياف رئيسية تتقاطع بزوايا جدل. يعتمد التوجيه المطلوب على الأحمال في الجزء النهائي.

هل يتم توريد الغلاف كأنبوب مركب نهائي؟

لا. إنه تشكيل أولي من الألياف الجافة للدمج في وضع الطبقات المركبة. يتم تحديد اختيار الراتنج والتشبع والمعالجة من خلال عملية التصنيع الخاصة بالعميل.

ما هي المعلومات المطلوبة للحصول على عرض سعر؟

أرسل رسم الجزء أو أبعاد القالب، والحد الأدنى والأقصى للأقطار، والطول، ومواصفات الألياف الزجاجية إذا لزم الأمر، ووزن الألياف المستهدف، ونظام الراتنج، وكمية التجربة، والاستخدام السنوي المتوقع.

طلب عينة أو عرض سعر للمعدات الأصلية (OEM)

أخبر BSTFLEX بما يجب أن يتناسب معه الغلاف وكيف سيتم صنع المركب النهائي. يمكننا استخدام هذه المعلومات لمناقشة هيكل وعينة لتجارب وضع الطبقات الخاصة بك.
