كم من ألياف الكربون أحادي الاتجاه

تعزيز طولي بألياف الكربون في شكل أنبوبي مرن للأعمدة والأنابيب والمكونات ذات الأشكال المركبة.

نظرة عامة على المنتج

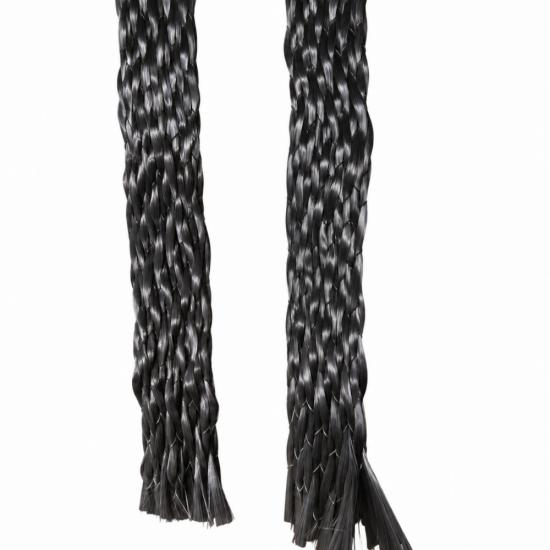

يضع كم ألياف الكربون أحادي الاتجاه من BSTFLEX خيوط ألياف الكربون الرئيسية على طول الشكل الأنبوبي. تعمل خيوط الدعم الدقيقة على الحفاظ على شكل الكم أثناء وضعه فوق قالب أو جزء. يسمح هذا التصميم للمصنعين بترتيب التعزيز المحوري حول أنبوب أو مقطع عرضي متغير دون الحاجة إلى تشكيل لوح مسطح في أنبوب. يتم توريده كتعزيز نسيجي جاف لعمليات التصنيع المركبة؛ وتعتمد الخصائص النهائية على الطبقات الكاملة وعملية التصنيع.

مصمم حول اتجاه الحمل

بالنسبة للجزء الذي يتطلب ألياف كربون تمتد من الطرف إلى الطرف، يوفر الكم أحادي الاتجاه طريقة أنبوبية لوضع الخيوط الرئيسية في اتجاه 0 درجة، أو الاتجاه المحوري. تعمل خيوط الدعم على تثبيت النسيج ولكن لا ينبغي اعتبارها بديلاً لطبقة تعزيز محيطية أو التوائية مصممة.

قد تجمع الطبقات بين التعزيز المحوري واتجاهات الألياف الأخرى عندما تتطلب أحمالها ذلك. يجب اختيار الكم بناءً على هندسة الجزء الفعلية، وحالة الحمل، والراتنج، وجدول المعالجة. لا يمكن تحديد القوة أو الصلابة النهائية من الكم الجاف وحده.

الملاءمة على الأجزاء المستقيمة والمشكلة

يمكن تجربة الشكل الأنبوبي على الأقسام المستقيمة والمستدقة والانتقالات. لا يحدد القطر الاسمي للكم وحده الملاءمة المثبتة: فبنية خيوط الدعم، وشكل القالب، وشد التثبيت تلعب دوراً أيضاً. بالنسبة للمكونات ذات الأقطار المتعددة، أرسل رسماً يوضح أصغر وأكبر الأقسام وطول كل انتقال. يمكن لتجربة الملاءمة الفعلية تأكيد التغطية وطول القطع قبل طلبية الشركة المصنعة للمعدات الأصلية (OEM).

أماكن الاستخدام

• تعزيز محوري في الأنابيب والأعمدة والمقاطع المجوفة المركبة
• التصفيح فوق قوالب مستدقة أو أجزاء ذات مقاطع عرضية متغيرة
• تعزيز طولي محلي في مكونات المعدات الصناعية والرياضية
• نماذج أولية وتجميعات مركبة للإنتاج المتكرر تتطلب شكلاً أنبوبياً

معلومات للتحديد

للحصول على عرض سعر مفيد، قدم درجة خيط الكربون أو حجم السحب (tow size) إذا كان ذلك خاضعاً لتصميمك، والأقطار الاسمية والمثبتة، ووزن الألياف المطلوب، ومتطلبات خيوط الدعم، وطول اللفة أو القطع، والتغليف المطلوب. أخبرنا ما إذا كان سيتم وضع الكم فوق قالب عارٍ أو طبقة تعزيز أخرى وحدد نظام الراتنج المقصود.

يمكن لـ BSTFLEX مناقشة تصميم مخصص أو عينة وفقاً لتلك المتطلبات. يجب توثيق درجة الخيط، ونطاق القطر، والوزن، والتمدد، والقيم الميكانيكية لمتغير المنتج المختار بعد التأكيد؛ القيم من مورد مختلف أو جديلة ثنائية المحور لا تحدد هذا الكم.

اختر بنية الألياف التي تناسب الجزء

يحدد الجدول موضع الألياف. يجب على مصمم الطبقات تحديد التصفيح الكامل والتحقق من الجزء المعالج لخدمته المقصودة.

أسئلة من مشتري المواد المركبة

هل هذا أنبوب ألياف كربون نهائي؟

لا. هذا المنتج عبارة عن كم ألياف كربون جاف لمعالجة المواد المركبة اللاحقة. يتطلب نظام راتنج مناسب وتصفيح ومعالجة معتمدة.

هل يمكن أن يحل محل جديلة ألياف الكربون ثنائية المحور؟

يعتمد ذلك على الأحمال. يضع التصميمان أليافهما الرئيسية في اتجاهات مختلفة. قد يتطلب التصميم الذي يحتاج إلى تعزيز طوقي أو التوائي طبقات إضافية.

ما الذي يجب أن أرسله للحصول على عينة مخصصة؟

أرسل رسماً أو عينة، وملف تعريف القطر الكامل، والطول النهائي، ومتطلبات خيط الكربون، ووزن الألياف المستهدف، وعملية الراتنج، وكمية التجربة. أدرج الطلب السنوي إذا كنت بحاجة إلى عرض سعر توريد OEM.

ناقش تصميم كم OEM

شارك هندسة الجزء واتجاه الألياف المطلوب مع BSTFLEX. سنقوم بمراجعة تصميم الكم ومتطلبات العينة قبل تقديم عرض سعر لتوريد الإنتاج.
