المصطلح حبل حشية بشريةقد يكون مربكاً لأن منتجين مختلفين قد يحتويان على ألياف متشابهة تتحمل درجات الحرارة العالية. عادةً ما يُورَّد حبل الحشية التقليدي على شكل حبل مانع للتسرب دائري أو مربع أو مستطيل. بينما تستخدم حشية البشرية ذات النواة الحبلية حبلاً داخل بروفيل (مقطع) ذي بصلة وذيل مخيطين.

في تصميم حشية البشرية، يشكل الحبل النواة الداخلية القابلة للانضغاط. بينما يلتف النسيج الخارجي حول تلك النواة لإنشاء بصلة منع التسرب، في حين يوفر الذيل القماشي الممتد منطقة تثبيت مخصصة.

هذا التمييز مهم عند توريد حشوات مانعة للتسرب بديلة لأبواب الأفران الصناعية، وألواح الوصول للأفران، والمراجل، والمحارق، ومعدات المعالجة الحرارية. قد يؤدي الطلب باستخدام كلمات "حبل الألياف الزجاجية" أو "حبل الحشية" فقط إلى الحصول على بروفيل مختلف تماماً عن مانع التسرب الأصلي.

تنتج BSTFLEX حشوات بشرية وموانع تسرب بشرية مخصصة بأغطية نسيجية ونوى ألياف وتصاميم نوى معدنية مختلفة لتطبيقات المصنع الأصلي للمعدات (OEM) وتطبيقات الاستبدال.

ما هي حشية البشرية ذات النواة الحبلية؟

تحتوي حشية البشرية ذات النواة الحبلية على حبل نسيجي مرن داخل جزء البصلة من الحشية.

يؤدي الحبل وظيفة مختلفة عن الغطاء الخارجي:

قد يكون الحبل نفسه مضفوراً أو مجدولاً أو محبوكاً أو مصنعاً باستخدام تركيب ألياف آخر اعتماداً على التطبيق ومواصفات التصنيع.

لهذا السبب، يُعد مصطلح "النواة الحبلية" أكثر دقة من مجرد ذكر "نواة الألياف" عندما يتم تصنيع الهيكل الداخلي بالفعل كحبل.

حبل حشية البشرية مقابل حبل الحشية القياسي

يمكن لحبل الحشية القياسي وحشية البشرية ذات النواة الحبلية استخدام ألياف متشابهة، لكن الشكل الهندسي وطرق التركيب لكل منهما مختلفة.

إذا كانت المعدات الأصلية تستخدم ذيلاً قماشيًا مسطحًا متصلاً بانتفاخ إحكام دائري، فيجب تحديدها عادةً كحشوة على شكل شرغوف بدلاً من حبل حشوة منفصل.

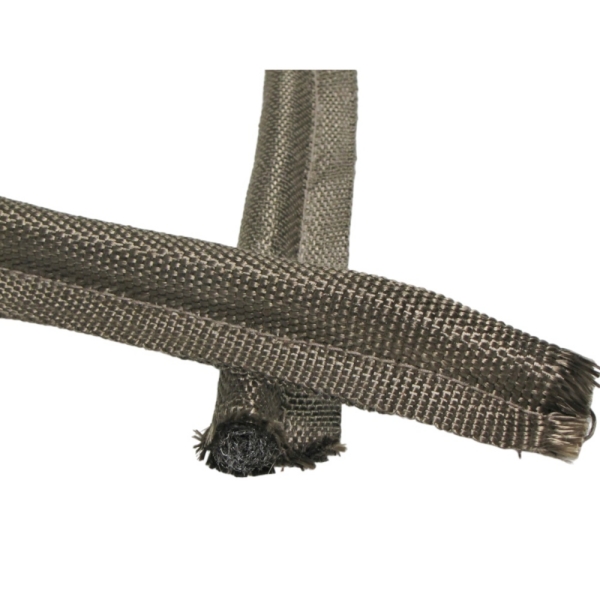

حشوة على شكل شرغوف بقلب حبل من الألياف الزجاجية

تستخدم حشوة على شكل شرغوف بقلب حبل من الألياف الزجاجية حبلًا من الألياف الزجاجية داخل انتفاخ الإحكام.

يوفر هذا التصميم هيكلاً داخليًا غير معدني يتميز بالمرونة وقابلية الانضغاط المفيدة. يعتمد السلوك الدقيق على قطر الحبل، وبنية الألياف، والكثافة، وطريقة خياطة الغطاء الخارجي حول القلب.

يمكن النظر في استخدام قلب حبل الألياف الزجاجية عندما تتطلب الحشوة:

• انضغاطًا مرنًا
• قلبًا داخليًا غير معدني
• قابليته للتكيف حول إطارات الأبواب
• التوافق مع أغطية الألياف الزجاجية المنسوجة أو المكسوة
• أبعاد انتفاخ مخصصة

تستخدم BSTFLEX بالفعل قلب حبل من الألياف الزجاجية في حشوة على شكل شرغوف بقلب من الألياف الزجاجية وغطاء من الألياف الزجاجية المغطاة بـ PTFE . في هذا التصميم، يشكل الحبل الانتفاخ الداخلي بينما تشكل الألياف الزجاجية المكسوة بـ PTFE سطح العمل المعرض للخارج.

قلب حبل الألياف الزجاجية مقابل قلب ألياف الزجاج العامة

لا ينبغي التعامل مع هذه المصطلحات تلقائيًا على أنها متطابقة.

يصف قلب ألياف الزجاج عائلة المادة ولكنه قد لا يخبر المشتري بكيفية إنتاج الهيكل الداخلي. بينما يشير قلب حبل الألياف الزجاجية تحديدًا إلى أن الانتفاخ يحتوي على بنية مصممة في شكل حبل.

لأعمال الاستبدال، اسأل:

• هل القلب عبارة عن حبل مجدول أو مضفور بالفعل؟
• ما هو قطر الحبل؟
• ما هي كثافة القلب؟
• هل الحبل ناعم أم متوسط الكثافة أم مضغوط بإحكام؟
• هل الحبل نفسه دائم الشكل أو ذو شكل آخر؟

يمكن لهذه التفاصيل أن تؤثر على قوة الإغلاق وسلوك الانضغاط حتى عندما يكون لانتفاخين مكتملين أبعاد خارجية متشابهة.

حشوة على شكل شرغوف بقلب حبل السليكا

تستخدم حشوة على شكل شرغوف بقلب حبل السليكا حبلًا قائمًا على السليكا داخل الانتفاخ.

يمكن النظر في هذا النوع من القلب للتطبيقات التي تتطلب بنية ألياف ذات درجة حرارة أعلى من الألياف الزجاجية التقليدية، بشرط أن تكون حشوة الغطاء الكاملة والخياطة والمكونات الأخرى مناسبة أيضًا لبيئة التشغيل.

يمكن إقران حبل السليكا بغطاء مناسب للحرارة العالية اعتمادًا على الظروف الحرارية والميكانيكية المطلوبة.

عند تحديد هذا النوع من الحشوات، لا تفترض أن قلب السليكا يجعل الحشوة الكاملة مناسبة تلقائيًا للحد الأقصى لدرجة الحرارة المعلنة لألياف السليكا الخام. يجب تقييم التجميع النهائي كمنظومة متكاملة.

حشوة على شكل شرغوف بقلب حبل السيراميك

تستخدم حشوة على شكل شرغوف بقلب حبل السيراميكيستخدم حبلاً من ألياف السيراميك عالية الحرارة داخل المصباح.

يمكن اعتباره لتطبيقات الأفران والأفران الحرارية والمعالجة الحرارية الصعبة حيث يجب أن يكون القلب نفسه مبنياً على مادة ألياف عالية الحرارة.

تتشمل تفاصيل المواصفات المهمة ما يلي:

• نوع ألياف السيراميك
• هيكل الحبل
• قطر القلب
• كثافة القلب
• التسليح إن وجد
• مادة الغطاء
• مادة الخياطة

لا تصف كل قلب من ألياف السيراميك بأنه قلب حبل سيراميك ما لم يكن المكون الداخلي مصنوعاً بالفعل على شكل حبل.

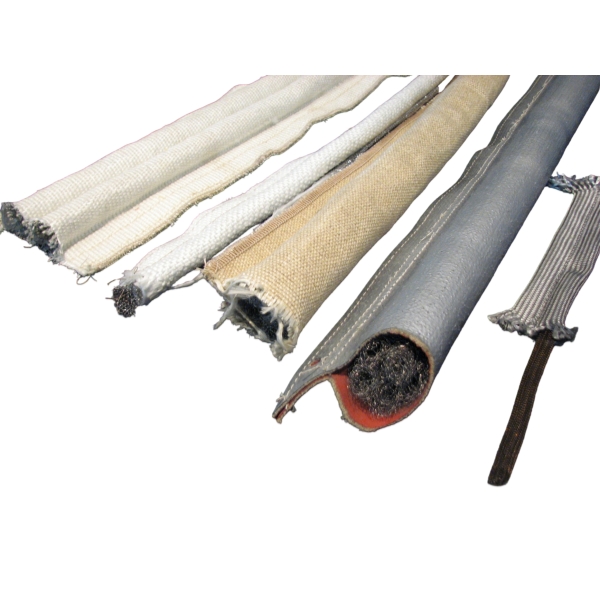

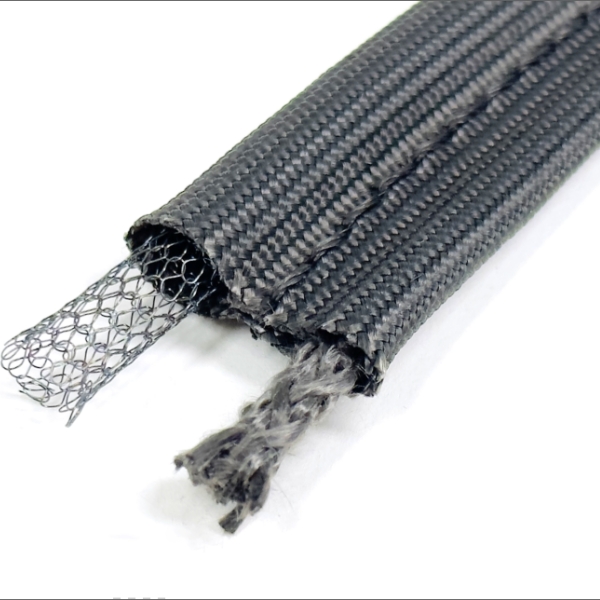

قلب الحبل مقابل قلب شبكة الفولاذ المقاوم للصدأ

تخدم هياكل قلب الحبل وقلب الشبكة المعدنية متطلبات ميكانيكية مختلفة.

تقوم BSTFLEX أيضاً بتصنيع حشوات شرغوفية ذات قلب من الفولاذ المقاوم للصدأ و حشوات شرغوفية ذات قلب مجوف من الفولاذ المقاوم للصدأ للتطبيقات التي يُفضل فيها استخدام قلب معدني.

كيف تغير كثافة الحبل أداء الحشوة

اسم المادة وحده لا يحدد كيفية سلوك انتفاخ قلب الحبل.

يمكن أن يتشوه الحبل المصنوع بنية فضفاضة بشكل مختلف عن الحبل المجدول الكثيف الذي له نفس القطر الاسمي. يؤثر الغطاء النسيجي المحيط أيضاً على الانتفاخ النهائي لأنه يحدد التمدد ويتحكم في الشكل النهائي.

بالنسبة لتطبيقات الشركات المصنعة للأجهزة الأصلية (OEM)، يمكن أن تشمل المتغيرات المهمة ما يلي:

• تركيب الحبل
• كثافة القلب
• نوع الألياف
• قطر الحبل
• قطر البصيلة النهائي
• شد الغطاء
• موضع الغرزة
• الإنضغط المثبت

إذا كانت قوة الانضغط بالغة الأهمية، فقم بتقييم الحشش النهائي بدلاً من الاعتماد فقط على مواصفات الحبل الداخلي.

كيفية تحديد حجم حبل حشيشة أبو ذنيبة (Tadpole Gasket)

قطر الحبل ليس بالضرورة هو نفس القطر الخارجي النهائي لبصيلة أبو ذنيبة.

يسهم الغطاء الخارجي، والثنايا، والدروز، وطريقة البناء جميعها في أبعاد الحشش النهائية.

لذلك يجب أن تتضمن مواصفات الحجم الكاملة ما يلي:

قطر القلب ليس هو نفس قطر البصيلة

هذا التمييز مهم بشكل خاص عند استبدال حشش موجود.

على سبيل المثال، قد يوضع الحبل داخل عدة طبقات من القماش، مما يجعل البصيلة الخارجية النهائية أكبر من قطر الحبل الاسمي. كما يمكن أن تبدو البصيلة البالية أصغر بعد الانضغط طويل الأمد.

عند إعداد طلب عرض أسعار (RFQ) للاستبدال، حدد ما إذا كان البعد يشير إلى:

• قطر الحبل الداخلي
• قطر البصيلة النهائي
• الارتفاع المضغوط المثبت
• عرض المقطع العرضي الإجمالي

لا تستخدم هذه الأبعاد بالتبادل.

استبدال حشوة شريطية منسوجة (Tadpole Gasket) ذات قلب حَبلي

ينبغي التعامل مع الحشوة المستعملة كدليل مرجعي بدلاً من اعتبارها تمثيلاً مثالياً للملف التعريفي الأصلي الجديد.

قبل اختيار البديل، سجّل ما يلي:

• مادة الغطاء
• بنية القلب المرئية
• ارتفاع البصلة وعرضها
• عرض الذيل
• العرض الإجمالي للملف التعريفي
• فجوة المعدات وهي مغلقة
• طريقة التثبيت
• مسار الحشوة الإجمالي
• درجة حرارة التشغيل

إذا أصبح القلب الحَبلي القديم منضغطاً بشكل دائم، فإن مطابقة حجمه الحالي قد تؤدي إلى إنتاج بديل أصغر من الحجم المطلوب.

لا تحدد مادة الحبل بناءً على المظهر وحده

قد يكون القلب النسيجي الأبيض أو المائل إلى البيضاوية عبارة عن ألياف زجاجية أو سيليكا أو ألياف سيراميك أو مادة أخرى. الفحص البصري وحده غير كافٍ لتأكيد تركيب الألياف أو قدرة تحمل درجة الحرارة.

استخدم المواصفات الفنية الأصلية حيثما تتوفر. إذا كانت البنية الأصلية غير معروفة، فقدم ظروف التطبيق وعلم المادة على أنها غير معروفة بدلاً من تحديد مواصفات مفترضة.

تطبيقات أبواب الأفران الصناعية

تعد الحشوات الشريطية المنسوجة ذات القلب الحَبلي مفيدة حول أبواب الأفران الصناعية حيث تحتاج البصلة المرنة إلى الحفاظ على التلامس حول المحيط بينما يظل الذيل محتجزاً ميكانيكياً.

تشمل الاعتبارات النموذجية ما يلي:

• قوة إغلاق الباب
• اختلاف الفجوة
• تكرار الفتح
• الدورة الحرارية
• هندسة الزوايا
• تصميم شريط التثبيت

قد يكون قلب الحبل المصنوع من الألياف الزجاجية خياراً عملياً حيث تتناسب درجات الحرارة والظروف الميكانيكية مع البنية المصنوعة من الألياف.

تطبيقات الأفران والأقمان

بالنسبة للأفران والأقمان، يجب تحديد درجة الحرارة الفعلية في موقع الحشية قبل اختيار حبل الألياف الزجاجية أو السيليكا أو السيراميك.

لا تحل مادة القلب ذات درجات الحرارة العالية المشاكل الناجمة عن الآتي تلقائياً:

• التعرض المباشر للهب
• تسرب الغاز الساخن
• الضغط المفرط
• الحواف الحادة الحافظة
• عدم محاذاة الباب
• الاحتكاك الميكانيكي

يجب مراجعة الغطاء والقلب والخياطة ونظام التثبيت معاً.

إحكام إغلاق أبواب الغلايات وأبواب الوصول

يمكن لأبواب الوصول للغلايات ولوحات الفحص أيضاً استخدام موانع التسرب ذات البصلة والذيل حيث يتطلب تصميم المعدات حشية محيطية قابلة للانضغط مع ذيل مثبت ميكانيكياً.

لهذه التطبيقات، قم بتوفير درجة حرارة التشغيل، وظروف الضغط، وهندسة الباب، وأي متطلبات للتسرب مع طلب عرض الأسعار (RFQ).

لا ينبغي وصف حشية الشرغوف النسيجية تلقائياً بأنها مصنفة للضغط أو محكمة الغاز بدون التحقق المناسب من النظام.

متى يجب أن تختار قلب حبل بدلاً من قلب معدني مجوف؟

قد يُفضل استخدام قلب من الحбл عندما يتطلب التصميم بنية داخلية مرنة تعتمد على النسيج بدون شبكة معدنية.

قد يكون القلب المعدني المجوف أكثر ملاءمة عندما تتطلب الحاجة بنية معدنية مركزية مفتوحة وخصائص استجابة مختلفة.

يجب أن يعتمد القرار على متطلبات الانضغط وقوة الإغلاق الفعلية بدلاً من افتراض أن أحد التكوينات أكثر ليونة أو أفضل بشكل عام.

تصنيع حشوات Tadpole ذات قلب الحبل المخصص

بالنسبة لمشاريع التصنيع الأصلي (OEM) والاستبدال، يمكن لشركة BSTFLEX تقييم تركيبات مختلفة من:

• مادة الغطاء
• مادة قلب الحبل
• قطر القلب
• حجم الانتفاخ
• عرض الذيل
• المظهر الجانبي العام
• الطول النهائي
• تكوين التركيب

يمكن بدء التصنيع المخصص من رسم مقطع عرضي، أو مواصفات الأبعاد، أو عينة موجودة.

للحصول على خيارات تطوير أكثر اتساعاً للشركات المصنعة للمعدات الأصلية (OEM)، راجع BSTFLEX شركة مصنعة لحشوات الشرغوف المخصصة صفحة.

قائمة التحقق لطلب عرض أسعار حشوة الشرغوف ذات القلب المصنوع من الحبل

الأسئلة الشائعة

ما هو حبل حشوة شرغوفية (تادبول)؟

يشير المصطلح عمومًا إلى حشوة شرغوفية (تادبول) تستخدم لبًا على شكل حبل داخل بصلتها القابلة للانضغاط. وتظل الحشوة المكتملة تتضمن غطاءً نسيجيًا وذيل تثبيت، لذا فهي تختلف عن حبل الحشوات السائب العادي.

ما هي مواد الحبل التي يمكن استخدامها داخل الحشوة الشرغوفية (تادبول)؟

بناءً على التصميم المطلوب، يمكن أن تتكون الألباب الحبلية من الألياف الزجاجية أو السيليكا أو ألياف السيراميك. وتعتمد المادة الصحيحة على درجة حرارة التشغيل ومتطلبات الانضغاط والتصميم الكامل للحشوة.

هل اللب الحبيلي من الألياف الزجاجية هو نفسه الحشوة الشرغوفية (تادبول) من الألياف الزجاجية؟

ليس بالضرورة. فقد تشير الألياف الزجاجية إلى الغطاء الخارجي أو اللب الداخلي أو كلاهما. ويجب أن يحدد طلب تقديم العرض (RFQ) الغطاء واللب بشكل منفصل.

هل يمكن استبدال اللب الحبيلي بشبكة من الفولاذ المقاوم للصدأ (الستانلس ستيل)؟

يمكن استخدام لب شبكي معدني في بعض التصاميم، ولكن لا ينبغي التعامل معه تلقائيًا كبديل مباشر. إذ يمكن أن يمتلك التصميمان خصائص مختلفة من حيث الانضغاط والاستعادة والخصائص الميكانيكية.

كيف أقوم بفرز وقياس الحشوة الشرغوفية (تادبول) ذات اللب الحبيلي؟

قم بتسجيل ارتفاع البصلة المكتملة وعرضها، وأبعاد الذيل، والعرض الإجمالي للمقطع العرضي، والفجوة عند التركيب. وإذا كان قطر الحبل معروفًا، قم بتسجيله بشكل منفصل عن قطر البصلة المكتملة.

هل يمكن لشركة BSTFLEX تصنيع حشوات شرغوفية (تادبول) ذات لب حبيلي مخصصة؟

نعم. يمكن تقييم مادة الحبل، وأبعاد البصلة، وعرض الذيل، وبنية الغطاء، والطول النهائي وفقًا للرسومات الهندسية والعينات ومتطلبات الاستخدام.

اطلب حشوة شرغوفية (تادبول) ذات لب حبيلي مخصصة

تقوم BSTFLEX بتصنيع مخصص لـ حشوات شرغوفية (تادبول) ذات لب حبيلي، وأختام شرغوفية، ومقاطع حشوات للحرارة العالية للمعدات الصناعية.

بالنسبة لتطبيق حالي، يرجى إرسال المقطع العرضي للحشوة، وأبعاد البصلة والذيل، والفجوة المغلقة، ودرجة حرارة التشغيل، ومعلومات العينة المتاحة.

بالنسبة لمعدات مصنعي المعدات الأصلية (OEM) الجديدة، يرجى تقديم الرسم الهندسي للوصلة، ومساحة الانضغاط المطلوبة، وتفضيل الغطاء، ومادة اللب الحبيلي، والكمية المتوقعة.
